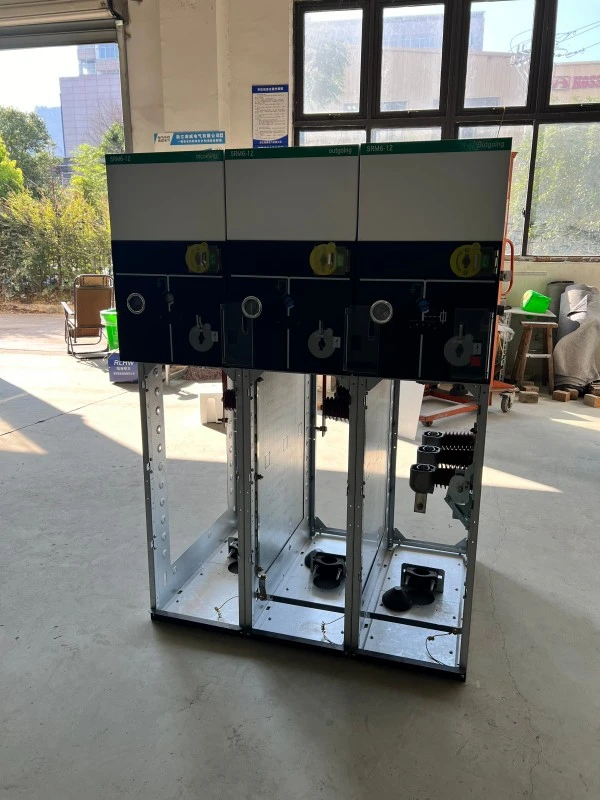

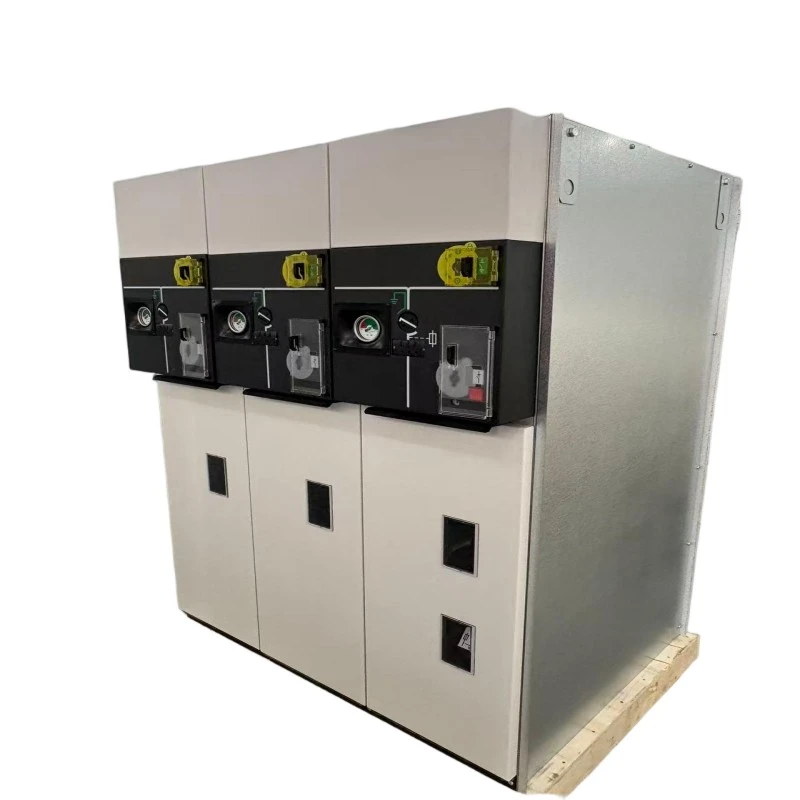

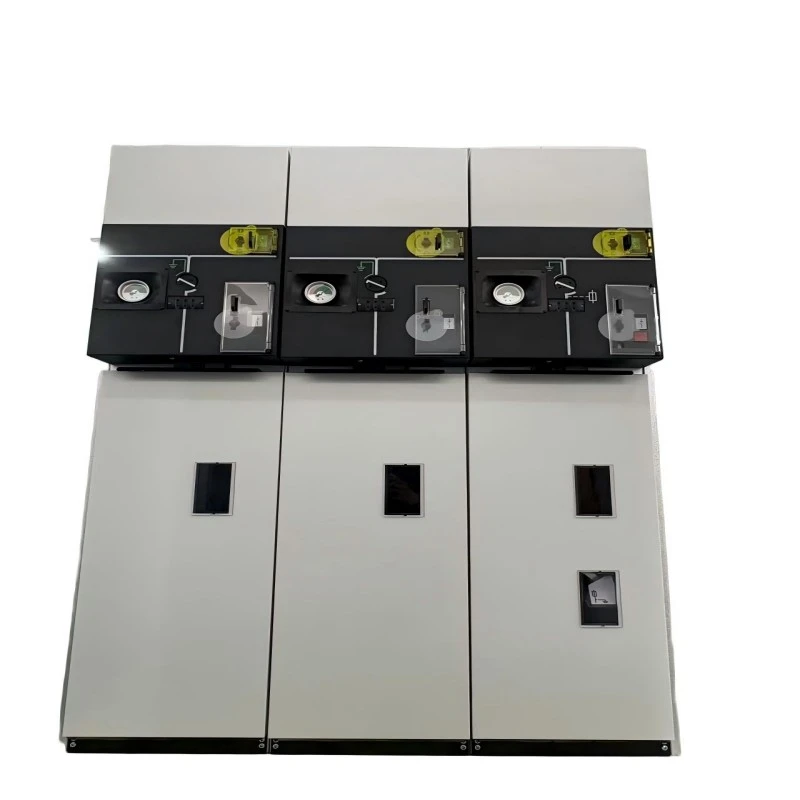

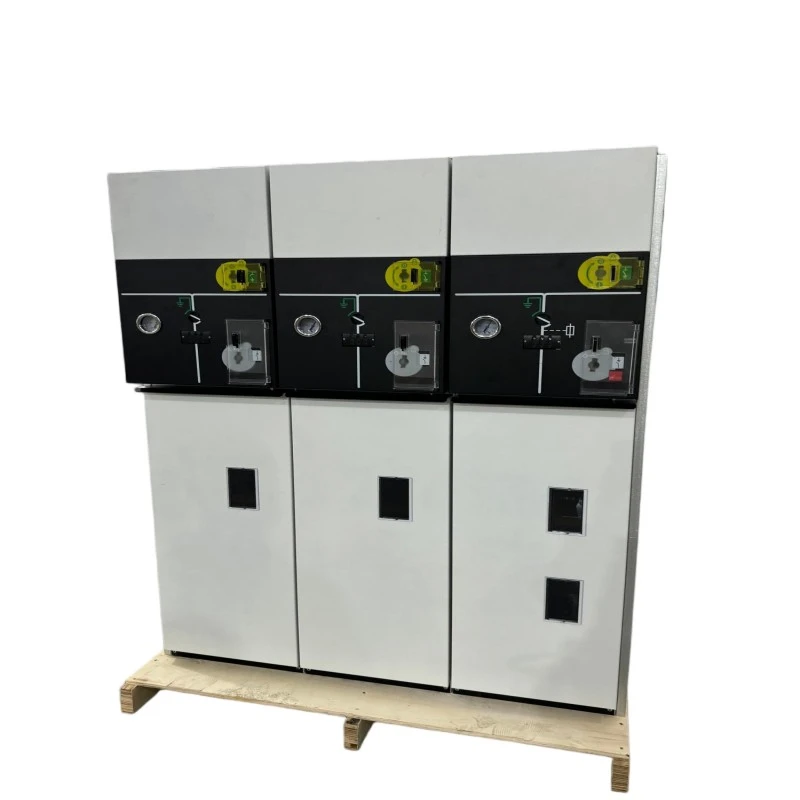

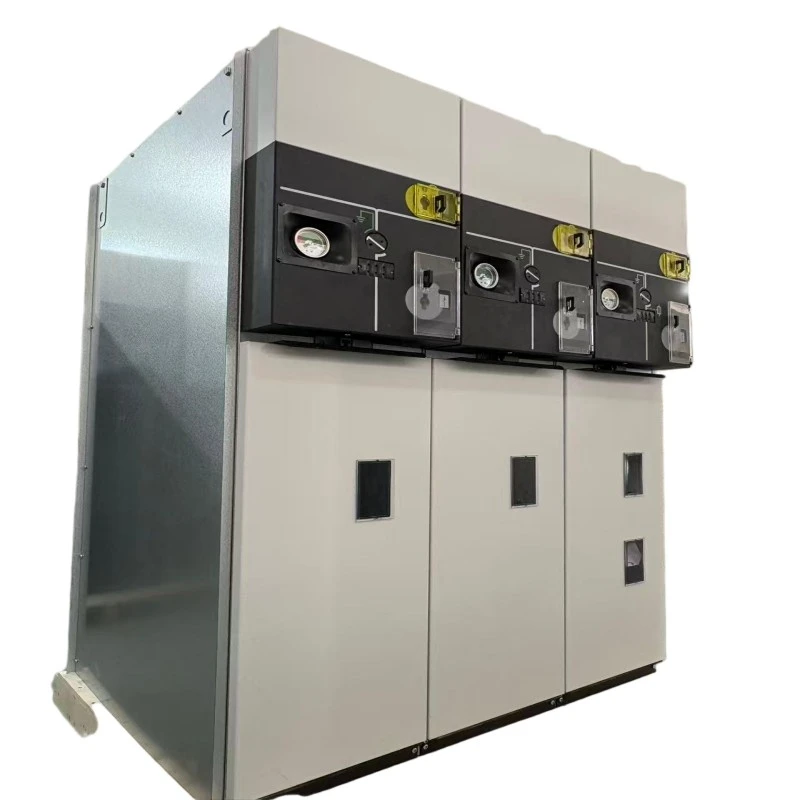

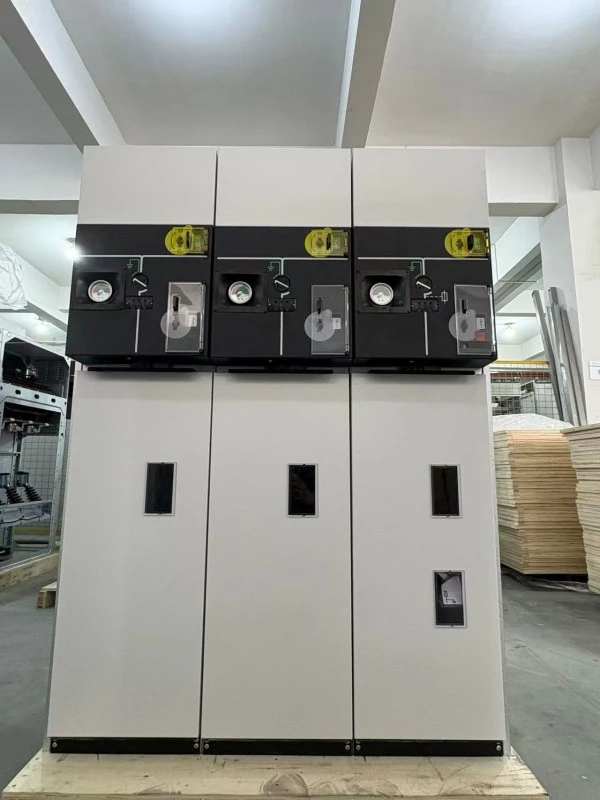

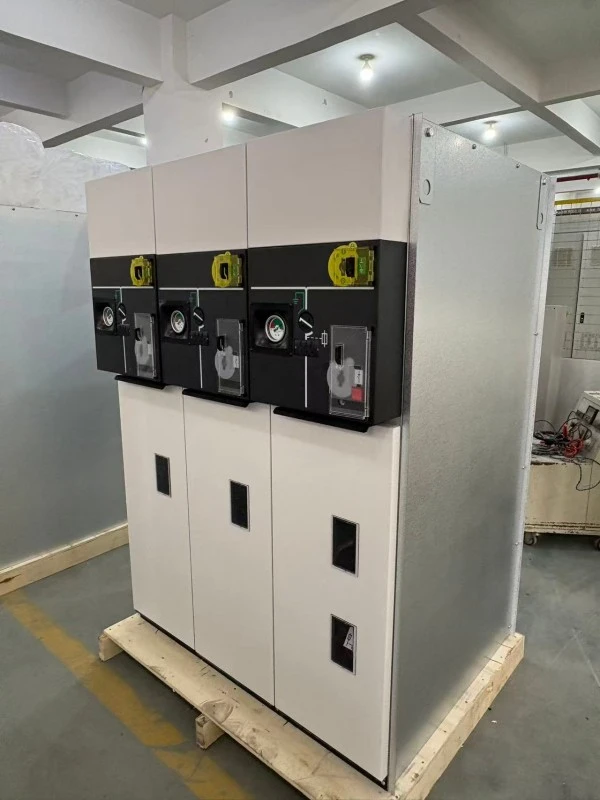

Unidad principal de anillo sellado con aislamiento de aire HXGN

"H" — recinto tipo caja,

"X" — red de anillo,

"G" — aislado por aire,

"N" - interior

Unidad principal de anillo sellado con aislamiento de aire HXGN, aparamenta en gabinete metálico diseñada para sistemas de distribución radial y de anillo principal de 6 kV–24 kV. A diferencia deaislado en SF6En las RMU, esta unidad utiliza aire como medio dieléctrico principal, con todas las piezas activas encerradas en un gabinete metálico sellado y protegido contra el polvo.

¿Qué hace?

1. Conecta y aísla bucles de alimentación en distribución secundaria.

2. Protege los transformadores de distribución mediante interruptores-seccionadores y combinaciones de fusibles.

3. Proporciona espacios de aislamiento visibles para un mantenimiento seguro

4. Sirve como una alternativa económica a los cuadros aislados en gas.

La unidad principal de anillo sellado con aislamiento de aire HXGN se usa ampliamente en aplicaciones dondegas SF6está restringido, donde se requiere una desconexión visible frecuente o donde las limitaciones presupuestarias favorecen una tecnología probada y simple sin comprometer la seguridad.

Descripción del Producto

Nuestra unidad principal de anillo sellado con aislamiento de aire HXGN es una unidad principal de anillo con aislamiento de aire de próxima generación diseñada para instalación en interiores en subestaciones, plantas industriales, edificios comerciales y redes de distribución de energía rural. La tensión nominal oscila entre 6 kV y 24 kV, con una corriente nominal de 630 A para barras colectoras principales y 125 A para circuitos de transformadores protegidos por fusibles.

Características técnicas principales:

1. Aislamiento de aire con espaciado de fases optimizado y barreras aisladas

2. Diseño de gabinete sellado (IP3X o IP4X) que evita la entrada de polvo y roedores.

3. Interruptor-seccionador de tres posiciones (cerrado / abierto / puesto a tierra) con interrupción visible

4. Protección integrada con fusible limitador de corriente para transformadores (hasta 125 A)

5. Módulo disyuntor de vacío opcional para protección del alimentador

6. Enclavamientos mecánicos que previenen operaciones incorrectas

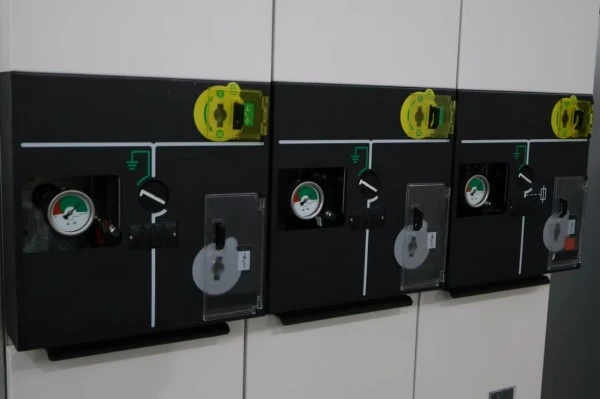

7. Bus mímico del panel frontal con indicación de posición clara

La unidad principal de anillo sellado con aislamiento de aire HXGN ofrece un diseño transparente y fácil de inspeccionar: los operadores pueden confirmar visualmente la posición abierta del interruptor de carga, una característica muy valorada durante el mantenimiento y los procedimientos de bloqueo/etiquetado. No se requiere ningún equipo especial de manipulación de gas para su instalación o desmantelamiento.

Parámetro del producto (especificación)

Característica y aplicación del producto

Características clave

● Libre de SF6 y respetuoso con el medio ambiente: utiliza únicamente aire como medio aislante, sin emisiones de gases de efecto invernadero.

● Rotura visible---El interruptor de corte en carga proporciona un espacio de aislamiento claramente visible, lo que simplifica los procedimientos de seguridad.

● Sellado contra polvo y roedores: el gabinete cumple con IP3X o IP4X, lo que previene las causas comunes de fallas en los tableros aislados por aire.

● Tamaño compacto: ancho de la unidad típicamente de 500 a 600 mm, adecuado para subestaciones interiores con espacio limitado.

● Rentable: menor inversión inicial en comparación con SF6 o RMU con aislamiento sólido.

● Mantenimiento sencillo: no es necesario controlar la presión del gas ni rellenarlo; Sólo inspección visual y limpieza de contactos.

● Seguridad de enclavamiento: los enclavamientos mecánicos evitan el cierre del interruptor de tierra mientras el interruptor de carga está cerrado.

Escenarios de aplicación

● Redes eléctricas rurales y municipales.

● Instalaciones industriales---Fábricas, minas, plantas de cemento (con protección contra el polvo)

● Edificios comerciales---Centros comerciales, complejos de oficinas, hoteles.

● Subestaciones pequeñas y medianas: nodos de distribución de 6 kV a 24 kV.

● Energía renovable---Pequeña central hidroeléctrica, biomasa y solar distribuida (instalación interior)

● Proyectos de modernización---Reemplazar aparamenta obsoleta con aislamiento de aire por unidades selladas modernas

Preguntas y respuestas

P1: ¿Cómo funciona la unidad principal de anillo sellado con aislamiento de aire HXGN en ambientes polvorientos como plantas de cemento o silos de granos?

R: Excelente. La unidad principal de anillo sellado con aislamiento de aire HXGN cuenta con una carcasa completamente sellada con clasificación IP3X como estándar (IP4X opcional), lo que significa que no pueden entrar partículas de polvo de más de 2,5 mm o 1 mm. Esto evita el seguimiento y las descargas eléctricas que se observan comúnmente en los tableros de distribución aislados en aire de tipo abierto. Recomendamos la versión IP4X para áreas con mucho polvo, junto con una limpieza externa periódica del gabinete.

P2: ¿Es confiable el aislamiento del aire en regiones costeras con alta humedad?

R: Sí, con un diseño adecuado. Nuestra unidad principal de anillo sellado con aislamiento de aire HXGN utiliza barreras aisladas hidrofóbicas y una distancia de fuga extendida a 240 mm (para 12 kV) y 360 mm (para 24 kV). Además, la carcasa sellada evita la circulación de aire húmedo y se pueden instalar calentadores anticondensación opcionales en el compartimento de cables. Hemos desplegado con éxito cientos de unidades en provincias costeras del sur con una humedad anual superior al 90 %.

P3: ¿Cómo se compara este producto con una RMU aislada con SF6?

R: Las RMU SF6 son más compactas y están completamente selladas, pero requieren manejo de gas y tienen un costo inicial más alto. La unidad principal de anillo sellado con aislamiento de aire HXGN es más grande pero ofrece:

● Precio de compra inicial más bajo (generalmente ofrece una inversión inicial más baja que las soluciones comparables aisladas con SF6, dependiendo de la configuración y los requisitos del proyecto).

● No hay problemas de fugas de gas

● Desconexión visible para un mantenimiento más seguro

● Desmantelamiento y eliminación más sencillos

Para los clientes que priorizan un bajo costo del ciclo de vida y un impacto ambiental sin limitaciones extremas de espacio, el HXGN es una opción ideal.

P4: ¿Qué fusibles son compatibles con su HXGN RMU?

R: Nuestro compartimiento de fusibles acepta fusibles limitadores de corriente de alto voltaje estándar DIN 43625 o BS 2692. Podemos suministrarle fusibles que se ajusten a los requisitos de protección de su transformador (normalmente de 6,3 A a 125 A). El funcionamiento del pasador de encendido del fusible está vinculado mecánicamente al interruptor de tres posiciones para protección contra fallas monofásicas.

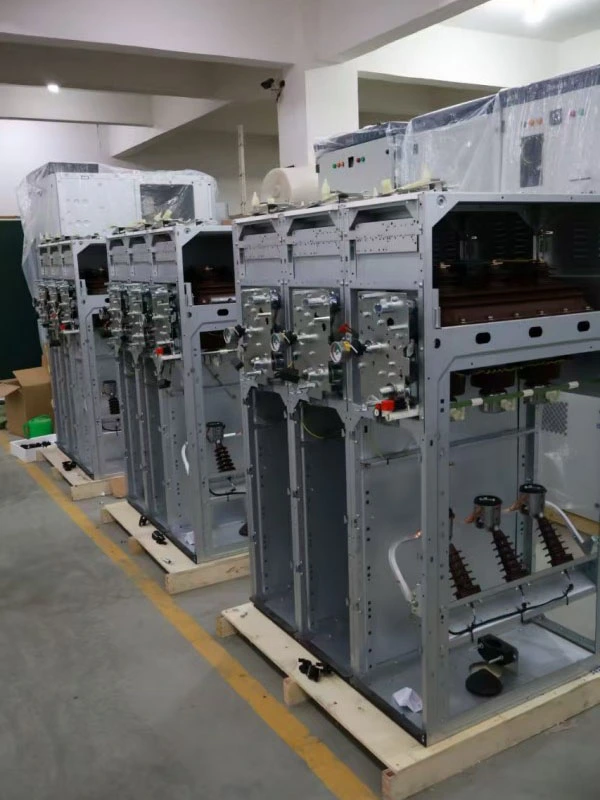

Detalles de producción

Cerramiento y sellado

La unidad principal de anillo sellado con aislamiento de aire HXGN cuenta con una carcasa de acero laminado en frío de 2,0 mm de espesor o de acero inoxidable opcional, terminada con recubrimiento en polvo electrostático (espesor mínimo de 80 μm, gris claro RAL 7035). El recubrimiento pasa la prueba de niebla salina de 500 horas. El sellado se consigue mediante juntas de espuma de poliuretano en todas las puertas y paneles, garantizando una protección IP3X. Los compartimentos de cables están sellados por separado del compartimento del interruptor principal para evitar la propagación del arco.

Diseño de interruptor de carga-seccionamiento

El interruptor-seccionador de carga de tres posiciones es del tipo de hoja giratoria con contactos plateados autolimpiantes. La cámara de extinción de arco utiliza un principio de soplado magnético combinado con conductos de arco aislados, lo que permite la interrupción de una corriente de carga de hasta 630 A y el cierre/interrupción de corrientes de carga de cables (hasta 10 A). El interruptor tiene dos posiciones de interrupción visibles (abierto y conectado a tierra) y una posición cerrada, todas claramente indicadas en el panel frontal.

Unidad de combinación de fusibles

Para la protección del transformador, nuestra unidad principal de anillo sellado con aislamiento de aire HXGN integra un compartimiento de fusibles con un mecanismo de disparo operado por percutor. Cuando funciona un fusible de fase, el percutor activa mecánicamente el interruptor de carga para abrir las tres fases, evitando el funcionamiento monofásico. El compartimento de fusibles está enclavado con el seccionador de tierra; el compartimento sólo se puede abrir cuando el seccionador de carga está abierto y el seccionador de tierra está cerrado.

Sistema de aislamiento

Todas las barras colectoras y conexiones están aisladas con tubos termorretráctiles (tipo de fuga mejorada) o recubrimiento en polvo epoxi. Las barreras de fase están hechas de DMC (compuesto de moldeo de masa) o SMC (compuesto de moldeo de láminas) con resistencia al arco clasificada Clase 1 según IEC 60243. La distancia mínima al aire es:

● 12kV: 125mm entre fases, 100mm a tierra

● 24kV: 220mm entre fases, 180mm a tierra

Garantía de calidad y pruebas

Cada unidad principal de anillo sellado con aislamiento de aire HXGN se somete a pruebas de rutina antes de la entrega:

● Medición de resistencia del circuito principal (microohmímetro)

● Tensión soportada a frecuencia industrial (42 kV/1 min para 12 kV, 65 kV/1 min para 24 kV)

● Prueba de resistencia a la tensión inducida

● Prueba de funcionamiento mecánico (200 ciclos para cada interruptor)

● Prueba de aislamiento del circuito auxiliar (2kV/1min)

● Verificación de la protección del gabinete (prueba de sonda IP3X o IP4X)

● Medición de descarga parcial (<20pC a 1,5 veces la tensión nominal)

Compromiso de servicio posventa

Período de garantía: 12 meses desde la fecha de envío (ampliable a 24 o 36 meses con contrato de servicio pago)

Soporte técnico: consulta técnica gratuita de por vida; respuesta dentro de 1 hora de la notificación
