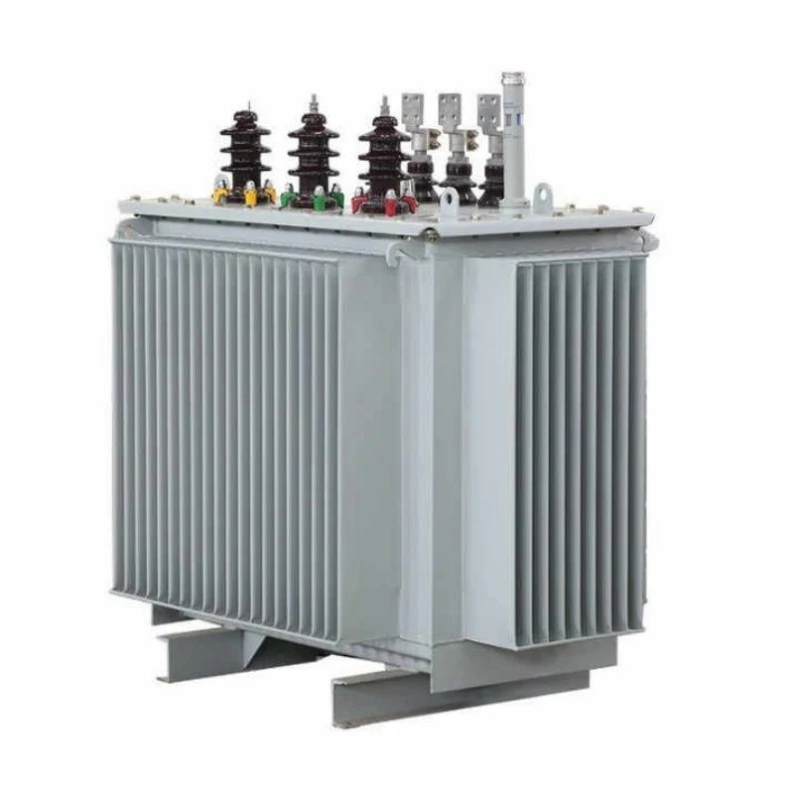

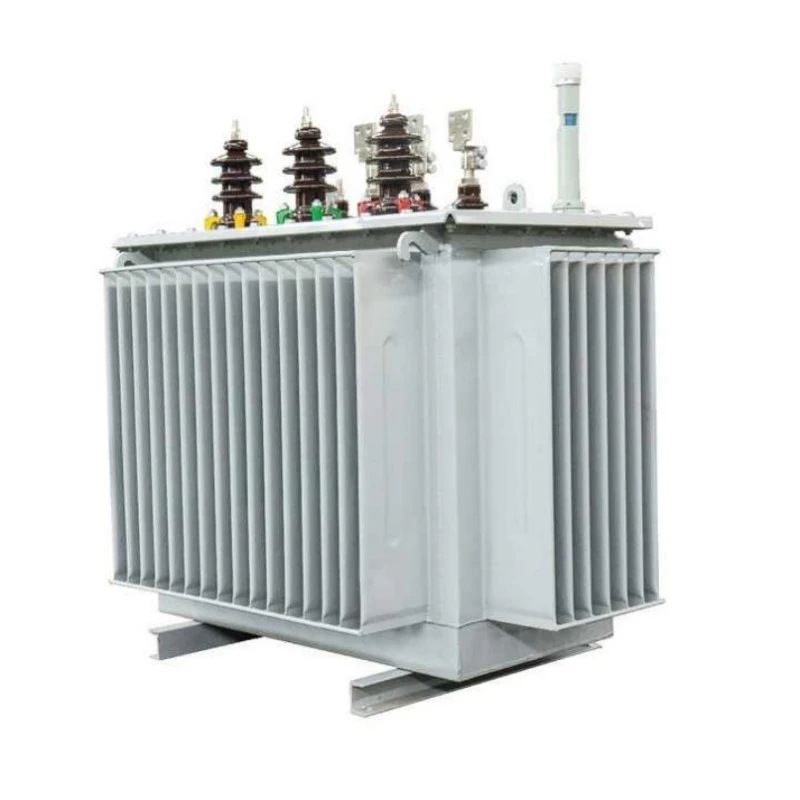

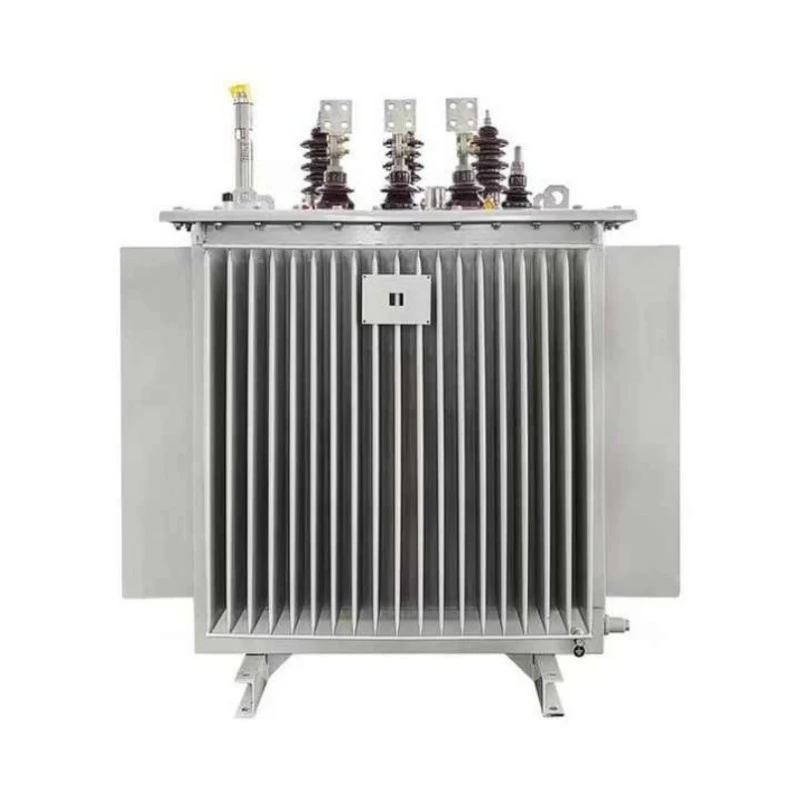

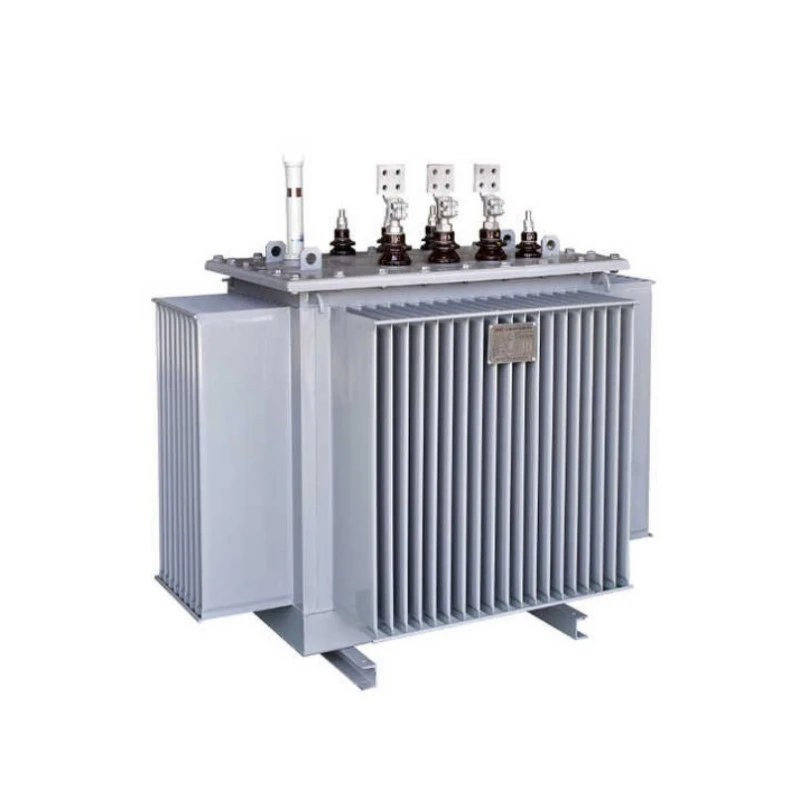

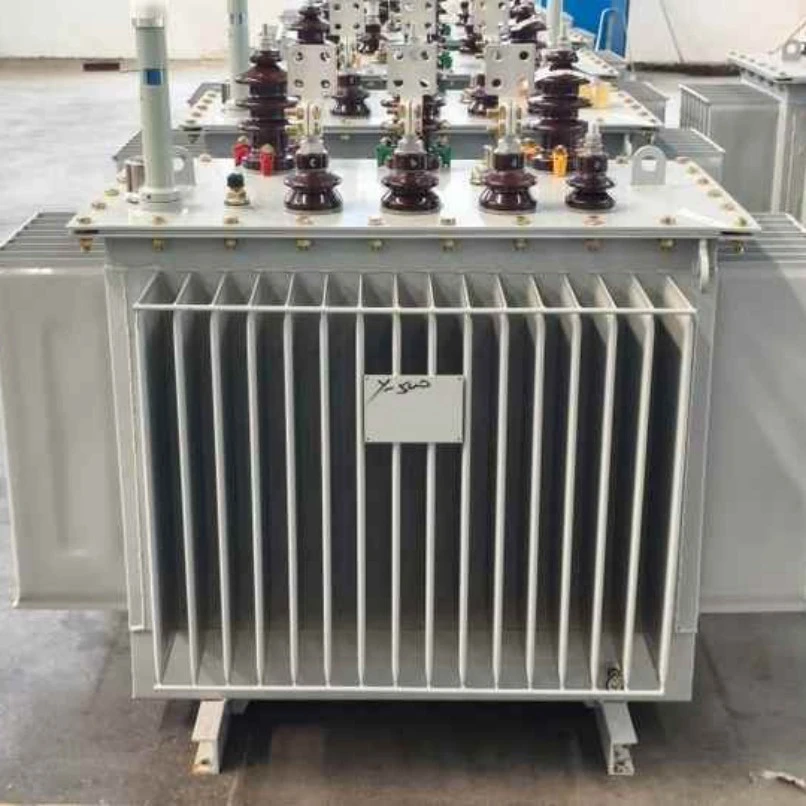

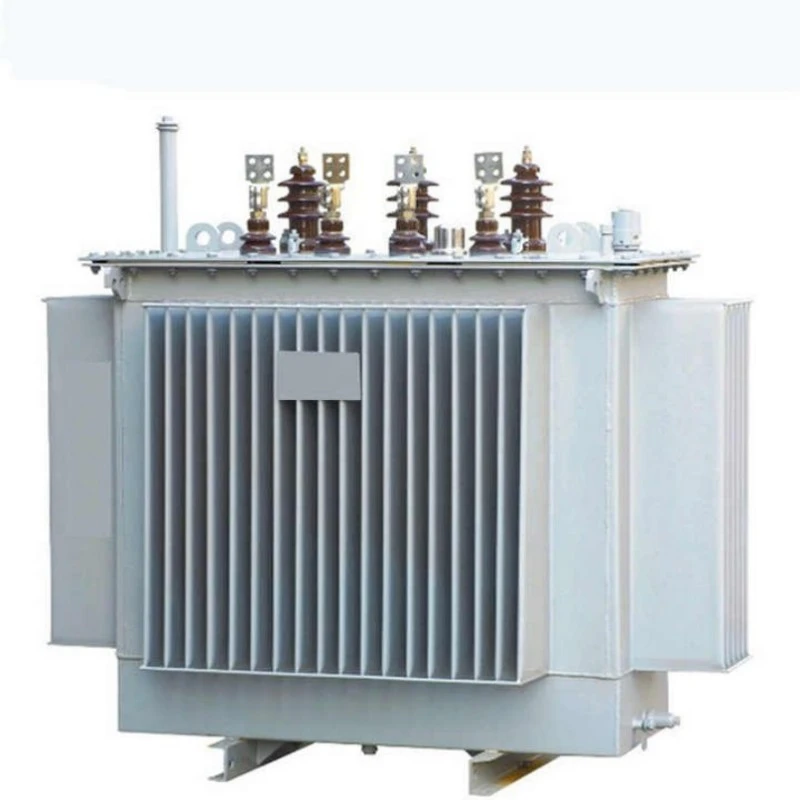

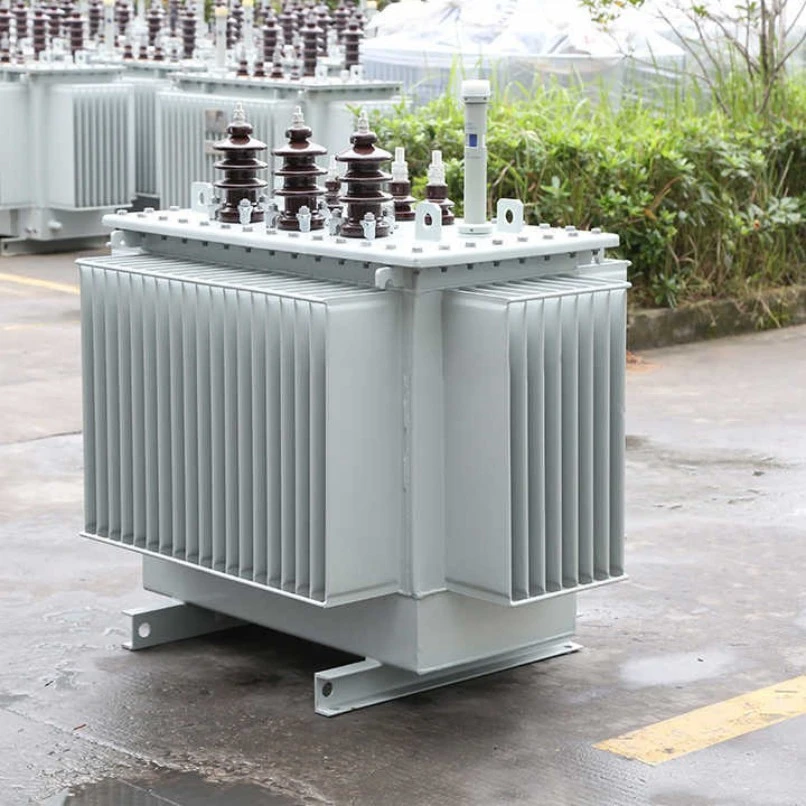

Transformador eléctrico sumergido en aceite de subestación compacta S11

El transformador eléctrico sumergido en aceite para subestación compacta S11 de nuestra empresa es una solución altamente eficiente y de ahorro de energía diseñada específicamente para redes de distribución de energía modernas. La compra de este producto le proporciona una unidad integrada que combina un transformador,aparamenta de alta tensióny equipos de distribución de bajo voltaje, ahorrando significativamente espacio de instalación y costos de construcción.

Este producto utiliza un núcleo de acero al silicio de bajas pérdidas y devanados de cobre de alta conductividad, lo que resulta en pérdidas sin carga significativamente menores que los estándares nacionales, lo que lleva a reducciones sustanciales en el consumo de energía durante el funcionamiento a largo plazo. El sistema de refrigeración en baño de aceite garantiza una excelente disipación del calor y mantiene un funcionamiento estable incluso en condiciones de alta temperatura y alta carga. Su estructura modular compacta facilita el transporte y la instalación y mejora la seguridad del mantenimiento en el sitio.

Característica y aplicación del producto

Características

1. Cumple o supera los estándares ANSI.IEC.GB.SANS

2. Manejo, Instalación y Operación Segura.

3. Aspecto atractivo y moderno

4. Estructura razonable

5. Completamente sellado

6. Mayor confiabilidad del sistema

7. Alta seguridad y confiabilidad en operación.

8. Alta capacidad de sobrecarga y eficiencia.

9. Construcción robusta con excelentes capacidades de resistencia térmica y cortocircuitos.

10. Los transformadores son más eficientes al reducir las pérdidas sin carga y las pérdidas de carga.

El transformador eléctrico sumergido en aceite para subestación compacta S11, transformador eléctrico sumergido en aceite para subestación compacta, presenta cuatro ventajas principales:

Alta eficiencia y ahorro de energía:Al utilizar acero al silicio de baja pérdida y una estructura central optimizada, tanto la pérdida sin carga como la pérdida de carga son significativamente menores que las de los productos tradicionales, alineándose con las pautas nacionales de ahorro de energía y reduciendo sustancialmente los costos operativos durante el funcionamiento a largo plazo.

Disipación de calor superior y capacidad de sobrecarga:como untransformador sumergido en aceite, utiliza aceite aislante de alto rendimiento como medio aislante y de refrigeración, lo que ofrece una alta eficiencia de disipación de calor y mantiene un funcionamiento estable incluso en condiciones de alta temperatura, carga pesada o condiciones duras, lo que extiende de manera efectiva la vida útil del equipo.

Diseño de estructura compacta:Los transformadores eléctricos sumergidos en aceite para subestaciones compactas S11 están diseñados a medida para subestaciones compactas y presentan un tamaño reducido y una estructura compacta que facilita la instalación y el mantenimiento. Son particularmente adecuados para sitios de distribución de energía en interiores o exteriores donde el espacio es escaso.

Alta confiabilidad y seguridad:la estructura completamente sellada previene eficazmente la oxidación del aceite y la entrada de humedad, proporcionando un excelente rendimiento de aislamiento y capacidad de resistencia a cortocircuitos, lo que garantiza un funcionamiento seguro y estable a largo plazo en condiciones complejas de la red.

Solicitud

Condiciones normales de servicio del transformador.

1. La altura sobre el nivel del mar es inferior a 1000 m;

2. Temperatura ambiente;

3. Temperatura máxima del aire +40°C;

4. Temperatura media diaria más alta del aire+30°C;

5. Temperatura media anual más alta del aire +20°C;

6. Temperatura mínima del aire exterior -25°C;

Principales escenarios de aplicación

Redes de Distribución de Energía Urbana:Adecuado para subestaciones compactas en áreas residenciales, áreas comerciales y parques industriales, satisfaciendo la demanda de energía de alta densidad.

Nuevos Proyectos Energéticos:Los transformadores eléctricos sumergidos en aceite para subestaciones compactas S11 se utilizan ampliamente en las etapas de avance o distribución de sistemas de generación de energía fotovoltaica y eólica, capaces de soportar ambientes exteriores hostiles.

Construcción de infraestructura:Adecuado para ubicaciones con altos requisitos de confiabilidad del suministro de energía, como aeropuertos, metros, hospitales y centros de datos.

Suministro de Energía Temporal y de Emergencia:Estructura compacta, fácil de transportar, adecuada para subestaciones temporales o escenarios de reparación de emergencia.

Parámetro del producto (especificación)

Comparación de transformadores S11 VS S13

La selección del transformador de distribución adecuado depende de los objetivos de eficiencia energética, el presupuesto y los costos operativos a largo plazo de su proyecto. Los transformadores sumergidos en aceite S11 y S13 se utilizan ampliamente en sistemas de distribución de energía, pero están diseñados para diferentes prioridades de rendimiento.

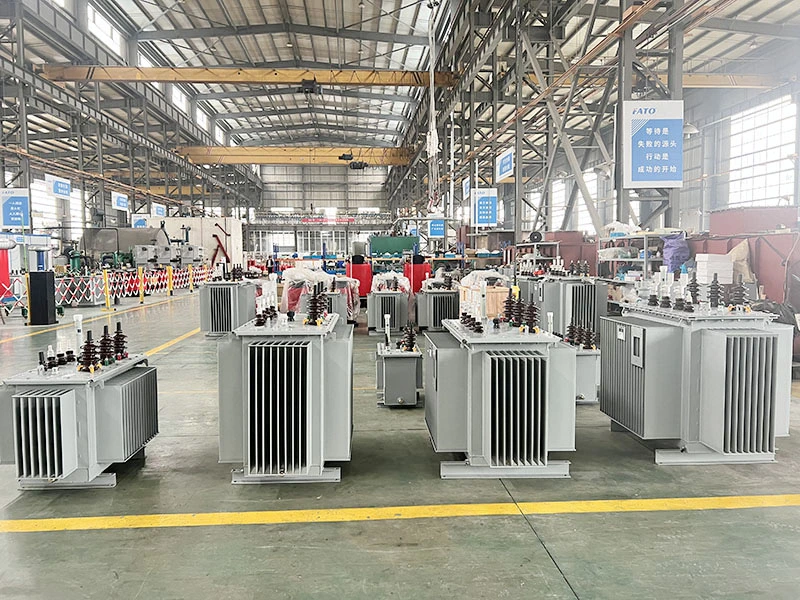

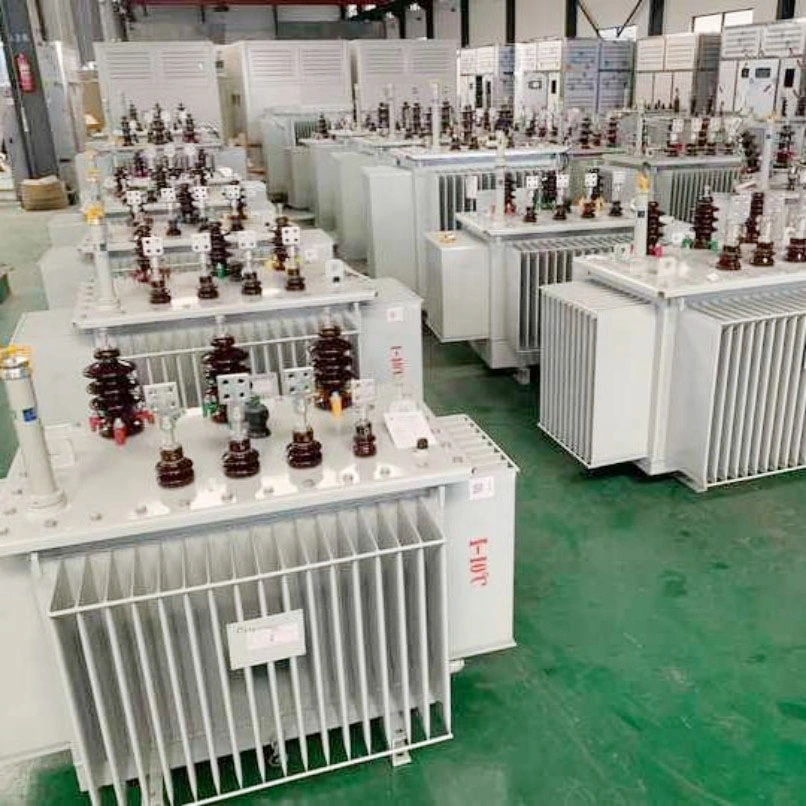

Detalles de producción

Material central y proceso

El núcleo del transformador eléctrico sumergido en aceite de la subestación compacta S11 está construido con acero al silicio de grano orientado, laminado en frío y de alta permeabilidad. La laminación del núcleo se corta con precisión y se apila automáticamente para garantizar uniones herméticas y trayectorias magnéticas uniformes, minimizando fundamentalmente la corriente sin carga y las pérdidas parásitas.

Estructura de bobinado

Tanto los devanados de alto como de bajo voltaje utilizan conductores de cobre sin oxígeno para una alta conductividad eléctrica y bajas pérdidas resistivas. Además, los devanados de bajo voltaje adoptan una configuración de devanado de lámina con aislamiento uniforme entre capas, lo que mejora significativamente la capacidad de resistencia a cortocircuitos.

Sistema de aislamiento

Se utiliza aceite aislante mineral de alta calidad u, opcionalmente, un fluido aislante de alto punto de inflamación respetuoso con el medio ambiente para proporcionar una excelente rigidez dieléctrica y estabilidad química. El sistema de aislamiento de papel de aceite se somete a rigurosos procesos de secado al vacío y llenado de aceite para garantizar que no queden burbujas de aire residuales, logrando un voltaje de inicio de descarga parcial muy por encima de los requisitos estándar, garantizando así una confiabilidad operativa a largo plazo.

Detalles de diseño estructural

Estructura de tanque y sellado

El tanque incorpora un panel corrugado o un diseño de radiador integrado de tipo aleta, que cumple con los requisitos de enfriamiento y al mismo tiempo proporciona flexibilidad elástica para adaptarse automáticamente a las fluctuaciones del volumen de aceite. La estructura completamente sellada está equipada con una válvula de alivio de presión y un indicador de nivel de aceite, lo que evita el contacto entre el aceite y el aire ambiente, evitando así la oxidación y la absorción de humedad, y extendiendo los intervalos de reemplazo de aceite.

Diseño integrado compacto

Optimizados para aplicaciones de subestaciones compactas, los transformadores eléctricos sumergidos en aceite para subestaciones compactas S11 permiten la integración preinstalada con aparamenta de alto voltaje y paneles de distribución de bajo voltaje. Las dimensiones externas se calculan con precisión para minimizar el espacio y al mismo tiempo cumplir con los requisitos de distancia de aislamiento y espacio eléctrico. Las orejetas de elevación, los orificios de montaje de la base y los métodos de entrada de cables están estandarizados para facilitar una instalación y conexión rápidas en el sitio.

Configuración de protección y control

Monitoreo y protección de temperatura

Se proporcionan como estándar un indicador de temperatura del aceite y un indicador de temperatura del devanado, lo que permite monitorear la temperatura en tiempo real y ofrece alarmas configurables y contactos de disparo. Para transformadores de alta capacidad, un sistema opcional de medición de temperatura de fibra óptica permite un monitoreo preciso de las temperaturas de los puntos calientes del devanado, proporcionando soporte de datos para la gestión dinámica de la carga.

Protección de presión y nivel de aceite

Se instala una válvula de alivio de presión para liberar automáticamente la presión en caso de una presión interna anormal del tanque, evitando deformaciones o rupturas. El indicador de nivel de aceite cuenta con una función de alarma de nivel bajo de aceite, lo que permite una intervención de mantenimiento oportuna o la detección de fugas.

Garantía de calidad y pruebas

Cada transformador se somete a pruebas de tipo integrales y pruebas de rutina antes de la entrega, incluidas pruebas de pérdida sin carga y de pérdida de carga, pruebas de impedancia de cortocircuito, pruebas de resistencia a sobretensión inducida, pruebas de descarga parcial y pruebas de impulso de rayo. Todos los indicadores clave de rendimiento superan los requisitos de las normas nacionales y las especificaciones IEC, lo que garantiza un funcionamiento estable a largo plazo en condiciones de campo complejas.

¿Por qué elegir Lugao Power?

Con capacidades de fabricación avanzadas y un riguroso sistema de gestión de calidad, Lugao Power ofrece soluciones confiables de equipos de distribución de energía a clientes de todo el mundo.

Fabricante especializado— Lugao tiene más de diez años de experiencia en el sector de equipos de transmisión y distribución de energía, especializándose en el diseño y fabricación de transformadores sumergidos en aceite.transformadores tipo seco, subestaciones prefabricadas y aparamenta de media y alta tensión.

Estricto control de calidad— Cada transformador sumergido en aceite de la serie S11 se somete a pruebas de rutina integrales antes de salir de fábrica, incluidas pruebas sin carga y con pérdida de carga, pruebas de resistencia de aislamiento, mediciones de resistencia del devanado, pruebas de tensión de resistencia dieléctrica e inspecciones de aceptación en fábrica, para garantizar la confiabilidad durante la operación en el sitio.

Soluciones de ingeniería personalizadas— Ofrecemos servicios de personalización de clasificaciones de voltaje, capacidad, grupos de conexión, métodos de enfriamiento, diseños de gabinetes y configuraciones de instalación para satisfacer las necesidades de diversos sectores, incluidos servicios públicos, industria, energía renovable y proyectos de infraestructura.

Diseño energéticamente eficiente— Nuestros transformadores se fabrican con láminas de acero al silicio de grano orientado laminadas en frío de alta calidad y devanados de cobre de alta conductividad, diseñados para reducir el consumo de energía, mejorar la eficiencia operativa y reducir el costo total de propiedad durante todo el ciclo de vida.

Cumplimiento de estándares internacionales—— Nuestros productos se fabrican bajo un sistema de gestión de calidad certificado ISO y cumplen con IEC, GB y otras normas internacionales relevantes. Los informes de pruebas tipo y la documentación técnica están disponibles a pedido.

Suministro global confiable—— Respaldado por un experimentado equipo de ingeniería y exportación, Lugao ofrece a los clientes globales consultoría técnica, cotizaciones rápidas, servicios OEM/ODM flexibles, embalaje seguro y soporte posventa receptivo.

Servicio postventa de productos.

1. Después de instalar y poner en funcionamiento el transformador en el sitio, se garantiza que no tendrá fugas y que la pintura no se pelará ni se desvanecerá. Se proporciona una garantía de 5 años; cualquier problema de calidad que ocurra bajo uso normal dentro del período de garantía estará cubierto por la garantía.

2. Todos los transformadores eléctricos sumergidos en aceite para subestaciones compactas S11 están cubiertos por un servicio de por vida, lo que garantiza la integridad de los accesorios del producto.

3. La vida útil no es inferior a 30 años.

4. En caso de falla del equipo, el proveedor responderá dentro de una hora después de recibir la notificación del comprador y enviará personal técnico al sitio dentro de las 24 horas a nivel nacional.

Compromiso de servicio

1. El transformador eléctrico sumergido en aceite para subestación compacta S11 se fabrica en estricta conformidad con los requisitos del Sistema de gestión de calidad ISO 9001-2008, lo que garantiza que el producto cumpla con el 100% de los estándares de calidad antes de salir de fábrica.

2. Nuestra empresa ofrece un servicio integral de preventa, venta y posventa para garantizar la satisfacción del cliente.

2. Nuestra empresa ofrece una garantía de 60 meses. En caso de cualquier problema de calidad, repararemos o reemplazaremos el producto de forma gratuita, garantizando la satisfacción del cliente al 100%.

El diseño y prueba de transformadores deberá cumplir con las siguientes normas:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformadores de potencia》

GB/T6451-2015 《Especificación y requisitos técnicos para transformadores de potencia sumergidos en aceite》

JB/T3837-2010 《Método de compilación de designaciones de tipo para productos de transformadores》

GB/T311.1-3.11-97 《Coordinación de aislamiento y técnicas de prueba de alto voltaje para equipos de transmisión y transformación de alto voltaje》

GB10237-88 《Niveles de aislamiento y pruebas dieléctricas para transformadores de potencia: espacios libres de aire de aislamiento externo》

GB7595-87 《Estándar de calidad para aceite de transformador en servicio》

GB7328-87 《Medición del nivel de sonido para transformadores》

GB7534-87 《Medición de Descarga Parcial》

GB/T15164-94 《Guía de carga para transformadores de potencia sumergidos en aceite》

DL/T586-95 《Guía Técnica para la Supervisión de Fabricación de Usuarios de Equipos Eléctricos》

GB/T311.1-3.11-97 《Coordinación de aislamiento y técnicas de prueba de alto voltaje para equipos de transmisión y transformación de alto voltaje》

GB2536-1990 《Aceite para transformadores》

JB/T56011-92 《Clasificación de calidad del producto para transformadores de potencia sumergidos en aceite》

ZBK41005-89 《Nivel de sonido de transformadores de 6-220 KV》
