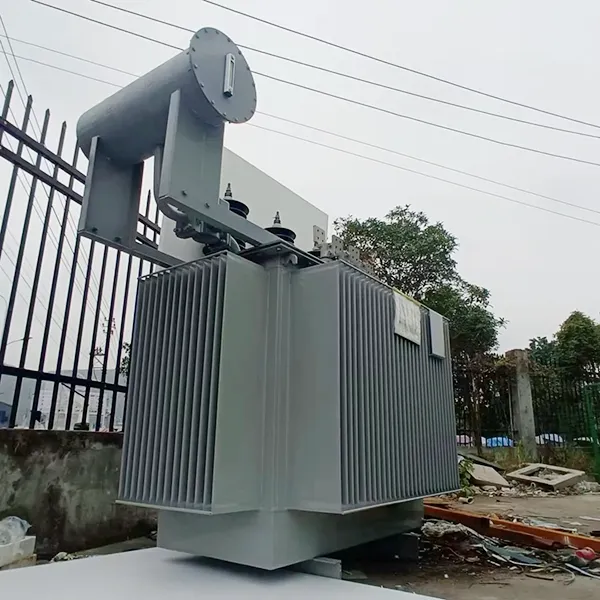

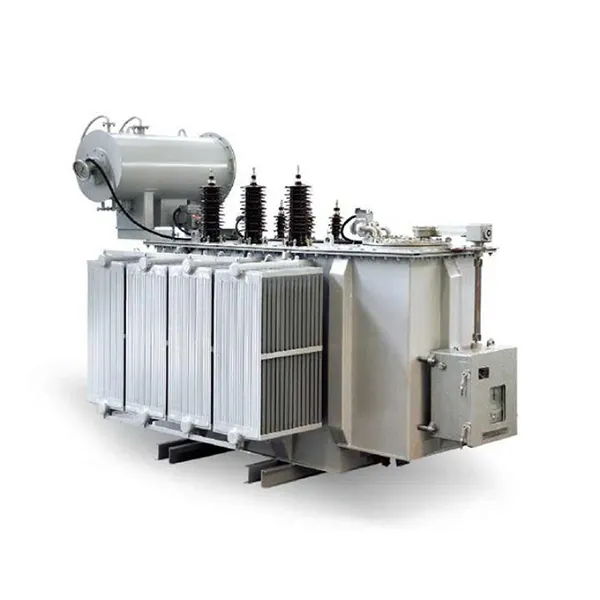

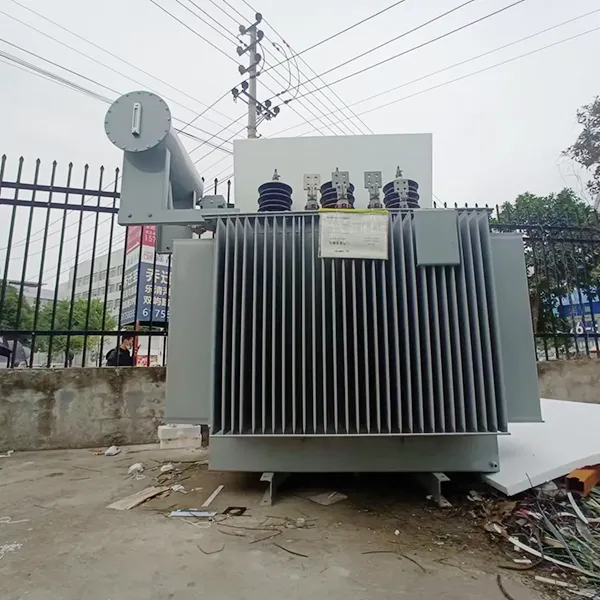

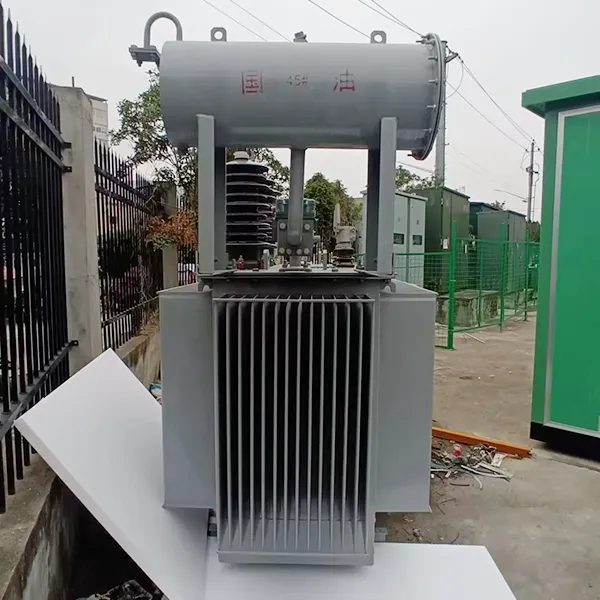

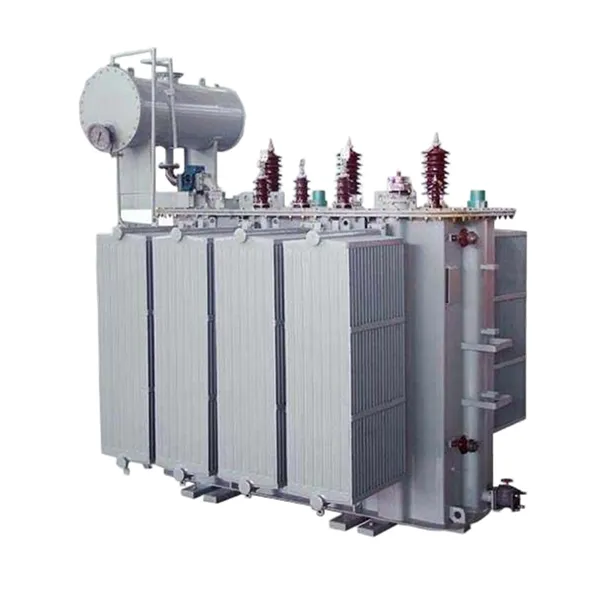

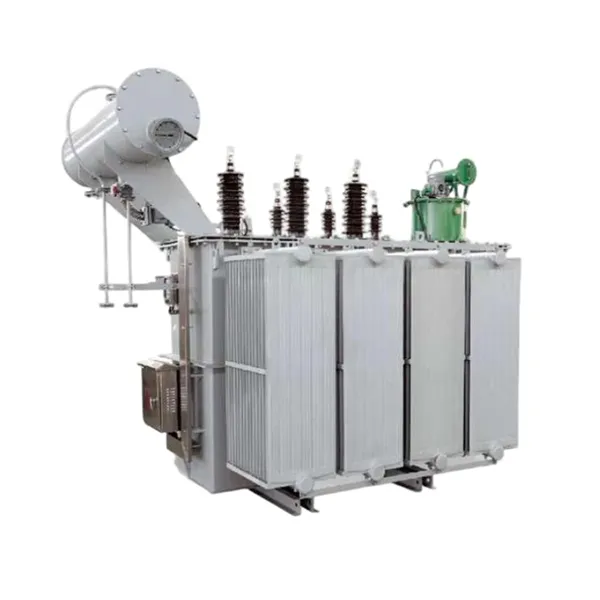

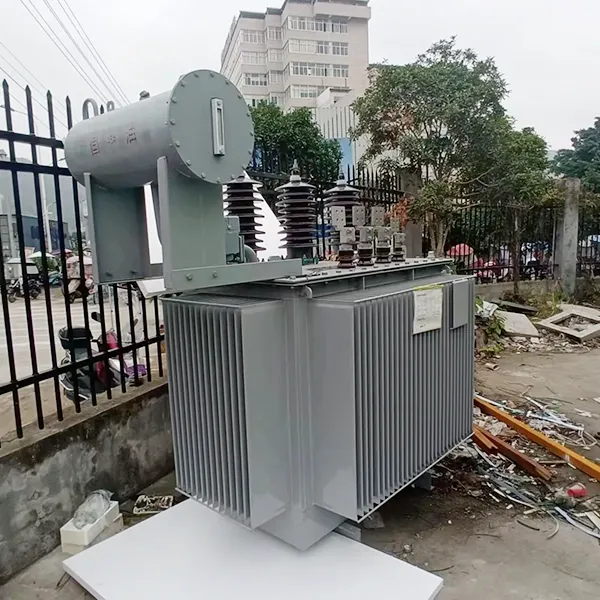

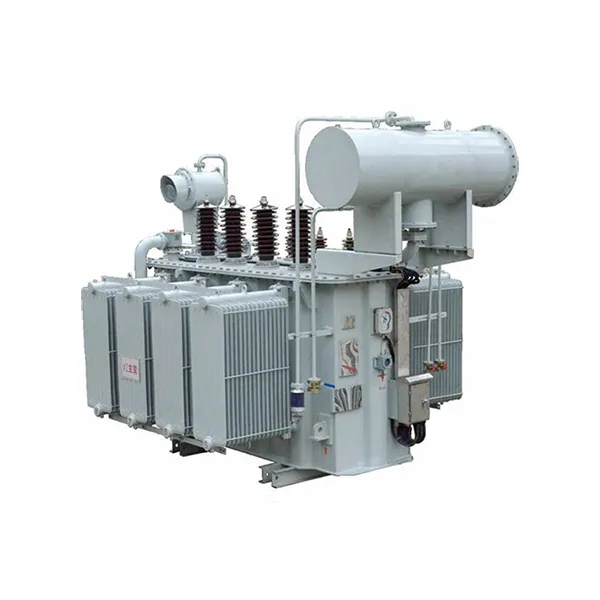

Intensifique el transformador eléctrico trifásico de media tensión

Nuestro transformador eléctrico trifásico de media tensión está diseñado para convertir energía de baja tensión (como 0,4 kV) en salida de media tensión (como 11 kV, 22 kV o 33 kV), lo que permite una transmisión eficiente a largas distancias o la integración en redes de distribución. Este producto es esencial para proyectos de energía renovable, instalaciones industriales y centrales eléctricas que requieren una elevación de voltaje confiable.

El transformador cuenta con un núcleo de acero al silicio de grano orientado de alta permeabilidad y devanados de cobre sin oxígeno, lo que garantiza pérdidas mínimas y una alta estabilidad térmica. Elsistema de enfriamiento en baño de aceiteproporciona una disipación de calor superior, mientras que la estructura completamente sellada protege contra contaminantes ambientales, lo que reduce las necesidades de mantenimiento y extiende la vida útil.

Parámetro del producto (especificación)

Intensifique las especificaciones típicas de los transformadores sumergidos en aceite trifásicos (0,4 kV/11 kV)

El equipo estándar incluye

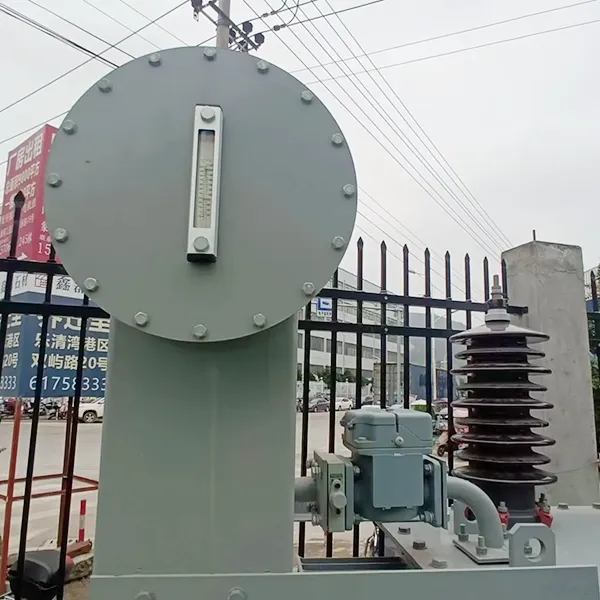

1. Indicador de nivel de aceite con alarma de nivel bajo

2. Válvula de alivio de presión

3. Termómetro de dial con contactos de alarma.

4. Relé de gas opcional para detección de fallas

Característica y aplicación del producto

Características

Los transformadores eléctricos trifásicos de media tensión aumentan o superan los estándares internacionales: cumplen con IEC 60076, ANSI C57.12, GB1094 y SANS 780, lo que garantiza aplicabilidad y confiabilidad globales.

Diseño de tanque corrugado completamente sellado: elimina la necesidad de un conservador, evita la oxidación del aceite y la entrada de humedad, lo que permite un funcionamiento sin mantenimiento durante períodos prolongados.

Alta capacidad de sobrecarga y estabilidad térmica: el sistema de enfriamiento sumergido en aceite garantiza un rendimiento estable incluso en condiciones sostenidas de alta carga o voltajes de entrada fluctuantes.

Funcionamiento con bajo nivel de ruido: la estructura de junta central optimizada y el diseño de amortiguación de vibraciones reducen el ruido operativo, adecuado para entornos residenciales o sensibles al ruido.

Estructura compacta para una instalación flexible: el diseño modular permite configuraciones montadas en postes, montadas en plataformas o en subestaciones, adaptándose a sitios con espacio limitado o al aire libre.

Robusta capacidad de resistencia a cortocircuitos: los devanados de bajo voltaje tipo lámina y las estructuras rígidas de soporte de la bobina garantizan la integridad mecánica en condiciones de falla repentina.

Fácil instalación y bajo mantenimiento: las orejetas de elevación estándar, los orificios de montaje de la base y las opciones de entrada de cables simplifican la instalación en el sitio; El diseño completamente sellado minimiza el mantenimiento de rutina.

Larga vida útil con soporte de por vida: diseñado para una vida operativa mínima de 30 años, respaldado por soporte técnico de por vida y disponibilidad de repuestos.

Múltiples rangos de derivación para regulación de voltaje: proporciona opciones de derivación de ±5%, ±2×2,5%, lo que permite un ajuste de voltaje preciso para cumplir con las variaciones de la red o la carga.

Opciones de fluidos aislantes ecológicos: disponibles con éster natural (aceite vegetal) o fluidos aislantes de alto punto de inflamación para aplicaciones ecológicas.

Preguntas y respuestas: ideas clave sobre transformadores intensificadores

P: ¿Qué es un transformador elevador?

R: Un transformador elevador aumenta el voltaje de entrada bajo a un voltaje de salida más alto. Tiene menos vueltas en el devanado primario y más vueltas en el devanado secundario. Este tipo de transformador es fundamental para los sistemas de energía renovable, como los parques solares y las plantas de energía eólica, donde la energía generada de bajo voltaje debe incrementarse para la transmisión a la red.

P: ¿Cómo mejora este transformador elevador la eficiencia energética?

R: Nuestro transformador utiliza acero al silicio de grano orientado, laminado en frío y de alta permeabilidad con un diseño de núcleo de junta superpuesta escalonada. Esto reduce significativamente la histéresis y las pérdidas por corrientes parásitas, lo que reduce las pérdidas sin carga y con carga en comparación con los transformadores convencionales, lo que reduce directamente los costos operativos.

P: ¿Por qué es importante el sistema de enfriamiento en baño de aceite para aplicaciones intensificadas?

R: El aceite aislante proporciona rigidez dieléctrica y una disipación de calor eficiente. Transfiere calor desde el núcleo y los devanados a la superficie del tanque, lo que garantiza un funcionamiento estable incluso en condiciones continuas de alta carga o alta temperatura típicas de las aplicaciones intensificadas.

P: ¿Se puede utilizar este transformador eléctrico trifásico de media tensión en exteriores?

R: Sí. El diseño del tanque corrugado completamente sellado protege los componentes internos de la humedad, el polvo y los ambientes corrosivos, lo que lo hace ideal para instalaciones al aire libre como plantas de energía solar, parques eólicos y subestaciones industriales.

Ventajas de las funciones

Costos operativos significativamente reducidos: el circuito magnético optimizado y los materiales de baja pérdida reducen las pérdidas de energía, lo que reduce los costos de electricidad durante la vida útil del transformador.

Alta confiabilidad operativa: el diseño avanzado resistente a cortocircuitos y los sistemas de aislamiento mejorados garantizan un funcionamiento estable incluso bajo fluctuaciones de la red o condiciones de falla.

Bajos requisitos de mantenimiento: la estructura completamente sellada elimina la necesidad de reemplazar el aceite y reduce la frecuencia de inspección, minimizando el tiempo de inactividad y los gastos de mantenimiento.

Diseño compacto y adaptable: la estructura modular permite una instalación flexible en entornos con espacio limitado, mientras que las interfaces estandarizadas simplifican la integración con sistemas de control y aparamenta.

Los productos se adaptan al medio ambiente

Escenarios de aplicación

Sistemas de energía renovable: Ideal para parques solares y plantas de energía eólica para aumentar la energía generada de bajo voltaje a niveles de voltaje medio para la conexión a la red.

Instalaciones industriales: Se utiliza en plantas de fabricación e industrias pesadas donde la energía de bajo voltaje de generadores o inversores debe elevarse para su distribución.

Proyectos de infraestructura: Adecuado para aeropuertos, ferrocarriles y centros de datos que requieren elevación de voltaje confiable para sistemas de energía principales o de respaldo.

Centrales Eléctricas: Aplicado en estaciones de generación de energía de pequeña escala donde se debe aumentar el voltaje para la transmisión a largas distancias.

Detalles de producción

Material central y proceso

El núcleo del transformador elevador está construido con acero de silicio de grano orientado laminado en frío de alta permeabilidad con un diseño de junta superpuesta escalonada. El núcleo está cortado con precisión y apilado automáticamente para garantizar una distribución uniforme del flujo magnético, minimizando las pérdidas sin carga y la corriente magnetizante.

Estructura de bobinado

Tanto los devanados de alta como los de baja tensión están enrollados con conductores de cobre libres de oxígeno. Los devanados de bajo voltaje utilizan una estructura de lámina o helicoidal con conductos de aceite longitudinales, lo que mejora la resistencia mecánica y la capacidad de resistencia a cortocircuitos.

Sistema de aislamiento y refrigeración.

Se utiliza aceite mineral de alta calidad o fluido aislante de alto punto de inflamación respetuoso con el medio ambiente. El sistema de aislamiento de papel de aceite se somete a procesos de secado al vacío y llenado de aceite para eliminar la humedad y el aire residuales, lo que garantiza una alta rigidez dieléctrica y confiabilidad a largo plazo.

Tanque y Sellado

El diseño del tanque corrugado proporciona compensación de expansión térmica sin necesidad de conservador. La estructura completamente sellada evita la oxidación del aceite y la entrada de humedad, lo que reduce la frecuencia del mantenimiento y prolonga la vida útil del aceite.

Preguntas y respuestas: producción y garantía de calidad

P: ¿Cómo se garantiza la capacidad de resistencia a cortocircuitos del transformador trifásico sumergido en aceite?

R: Nuestros transformadores se someten a pruebas de cortocircuito en laboratorios reconocidos a nivel nacional. La combinación de devanados de lámina, soportes rígidos de bobina y sujetadores autoblocantes garantiza que la estructura permanezca intacta en condiciones de falla repentina.

P: ¿Qué estándares de calidad siguen?

R: Todos los productos están diseñados, fabricados y probados de acuerdo con las normas IEC 60076, GB1094 e ISO 9001:2015. Cada unidad se somete a pruebas integrales de rutina y de tipo antes de su entrega.

El diseño y prueba de transformadores deberá cumplir con las siguientes normas:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformadores de potencia》

GB/T6451-2015 《Especificación y requisitos técnicos para transformadores de potencia sumergidos en aceite》

JB/T3837-2010 《Método de compilación de designaciones de tipo para productos de transformadores》

GB/T311.1-3.11-97 《Coordinación de aislamiento y técnicas de prueba de alto voltaje para equipos de transmisión y transformación de alto voltaje》

GB10237-88 《Niveles de aislamiento y pruebas dieléctricas para transformadores de potencia: espacios libres de aire de aislamiento externo》

GB7595-87 《Estándar de calidad para aceite de transformador en servicio》

GB7328-87 《Medición del nivel de sonido para transformadores》

GB7534-87 《Medición de Descarga Parcial》

GB/T15164-94 《Guía de carga para transformadores de potencia sumergidos en aceite》

DL/T586-95 《Guía Técnica para la Supervisión de Fabricación de Usuarios de Equipos Eléctricos》

GB/T311.1-3.11-97 《Coordinación de aislamiento y técnicas de prueba de alto voltaje para equipos de transmisión y transformación de alto voltaje》

GB2536-1990 《Aceite para transformadores》

JB/T56011-92 《Clasificación de calidad del producto para transformadores de potencia sumergidos en aceite》

ZBK41005-89 《Nivel de sonido de transformadores de 6-220 KV》
