¿Cómo garantiza la resina fundida un rendimiento retardante de llama en transformadores de tipo seco?

En un edificio de oficinas de gran altura, un hospital o un centro de datos, el transformador eléctrico suele estar ubicado cerca de espacios ocupados. A diferencia de las subestaciones exteriores donde se pueden instalar transformadores llenos de aceite detrás de muros cortafuegos y contención de explosiones, las instalaciones interiores exigen un transformador que no contribuya a un incendio. Este es el dominio del transformador tipo seco. La cuestión de cómo la resina fundida garantiza un rendimiento retardante de llama en estos transformadores no es sólo académica; es una consideración de seguridad crítica que determina si un transformador se puede instalar dentro de un edificio sin costosos sistemas de extinción de incendios y gabinetes exclusivos resistentes al fuego.

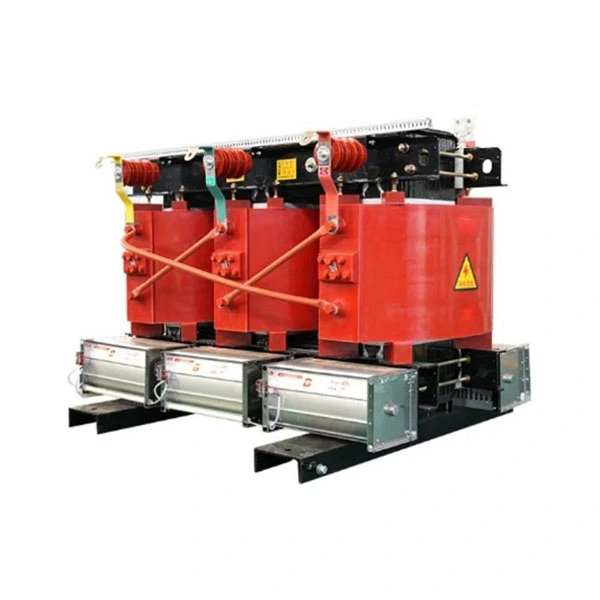

El rendimiento retardante de llama de una resina fundidaTransformador tipo secoes el resultado de un sistema de materiales cuidadosamente diseñado. La formulación de resina epoxi, los rellenos inorgánicos y los aditivos retardantes de llama trabajan juntos para crear un material aislante autoextinguible que resiste la ignición y limita la propagación del fuego. Este artículo examinará la química del retardo de llama de la resina fundida, la física de la liberación de calor y la generación de humo, y los estándares de prueba internacionales que verifican estas propiedades. También discutiremos cómo nuestra fábrica en Lugao Power Co., Ltd. diseña y fabrica transformadores de tipo seco de resina fundida para cumplir con los requisitos de seguridad contra incendios más exigentes.

Tabla de contenido

• 1. ¿Qué hace que un material sea retardante de llama?
• 2. La química de la resina fundida: cómo los aditivos cambian el comportamiento de combustión
• 3. Por qué es importante la baja liberación de calor en la instalación en interiores
• 4. Cómo las pruebas IEC 60076-11 verifican el rendimiento retardante de llama
• 5. Equilibrio de la conductividad térmica y el retardo de llama
• 6. Preguntas frecuentes (FAQ)
• 7. Conclusión

1. ¿Qué hace que un material sea retardante de llama?

El retardo de llama no es una propiedad única; es un conjunto de comportamientos que exhibe un material cuando se expone al fuego. Un material retardante de llama resiste la ignición, limita la propagación de la llama y se autoextingue cuando se retira la fuente de ignición externa. Estos comportamientos se logran mediante mecanismos químicos y físicos que interfieren con el proceso de combustión. La combustión de un polímero requiere tres elementos: combustible, oxígeno y calor. Los retardantes de llama actúan alterando uno o más de estos elementos. Algunos retardantes de llama liberan gases inertes que diluyen la concentración de oxígeno alrededor del material. Otros absorben calor mediante descomposición endotérmica, enfriando el material por debajo de su temperatura de ignición. Otros más promueven la formación de una capa protectora de carbón que aísla el material subyacente del calor y el oxígeno.

La eficacia de un retardante de llama se mide mediante varios parámetros. El índice limitante de oxígeno (LOI) es la concentración mínima de oxígeno en una mezcla de nitrógeno y oxígeno que favorecerá la combustión del material. Un material con un LOI más alto es más difícil de quemar. Como referencia, la concentración de oxígeno en el aire es aproximadamente del 21%. Un material con un LOI inferior al 21 % se quemará fácilmente en el aire. Un material con un LOI superior al 28% generalmente se considera retardante de llama. La prueba UL 94 es otro método común para evaluar la inflamabilidad de los plásticos. Evalúa el comportamiento del material en orientación vertical u horizontal, incluyendo el tiempo hasta que se autoextingue y si se produce goteo. La siguiente tabla resume los parámetros clave de inflamabilidad para los materiales de aislamiento de transformadores comunes.

EnLugao Power Co., Ltd., nuestra fábrica formula sistemas de resina fundida que logran un LOI del 30 % o más, combinado con una clasificación UL 94 V-0. Esto significa que la resina no favorecerá la combustión en condiciones atmosféricas normales y se autoextinguirá rápidamente si se enciende. Estas propiedades son esenciales para un transformador tipo seco que se instala en interiores, donde la seguridad contra incendios es una preocupación principal.

2. La química de la resina fundida: cómo los aditivos cambian el comportamiento de combustión

La resina epoxi base utilizada en los transformadores de resina fundida es un polímero termoestable que proporciona excelente aislamiento eléctrico, resistencia mecánica y estabilidad térmica. Sin embargo, la resina epoxi no modificada tiene un índice de oxígeno limitante de aproximadamente 19-21%, lo que significa que arderá en el aire. Para transformar este material en un sistema aislante ignífugo, la resina se formula con cargas y aditivos que alteran su comportamiento de combustión. Los dos enfoques más comunes son el uso de cargas de hidróxido inorgánico y retardantes de llama a base de fósforo. La elección del aditivo y su concentración determinan el rendimiento final de la resina colada.

El trihidrato de aluminio (ATH), también conocido como hidróxido de aluminio, es el relleno retardante de llama más utilizado en transformadores de resina fundida. Cuando la resina se expone a temperaturas superiores a aproximadamente 200 °C, el ATH sufre una reacción de descomposición endotérmica. Esta reacción absorbe una cantidad significativa de calor, enfriando el material circundante. También libera vapor de agua, que diluye la concentración de oxígeno en las proximidades de la llama. El residuo de la reacción es óxido de aluminio, que forma una capa protectora similar a una cerámica en la superficie de la resina. Esta capa actúa como una barrera térmica, retardando la transferencia de calor al material subyacente. La siguiente tabla resume las características de descomposición del ATH y otros rellenos retardantes de llama comunes.

En nuestra fábrica de Lugao, utilizamos una combinación de ATH y rellenos de sílice en nuestras formulaciones de resina fundida. El ATH proporciona la función retardante de llama principal, mientras que la sílice mejora la conductividad térmica y la resistencia mecánica de la resina. El contenido total de relleno puede alcanzar el 60-70% en peso, lo que reduce significativamente la cantidad de material orgánico combustible en el transformador. También ofrecemos opciones de retardantes de llama a base de fósforo para aplicaciones que requieren un rendimiento de seguridad contra incendios aún mayor. Estas formulaciones logran un LOI más alto y un comportamiento de autoextinción más rápido.

3. Por qué es importante la baja liberación de calor en la instalación en interiores

El rendimiento retardante de llama de un transformador tipo seco de resina fundida no depende sólo de si arde; también se trata de cuánto calor y humo libera si se quema. La tasa de liberación de calor (HRR) es un parámetro crítico para la ingeniería de seguridad contra incendios. Mide la velocidad a la que un material libera energía durante la combustión. Un material con una HRR baja contribuirá menos al crecimiento de un incendio, dando a los ocupantes más tiempo para evacuar y a los bomberos más tiempo para controlar la situación. La tasa de producción de humo es igualmente importante, ya que el humo es la principal causa de muerte en los incendios y puede oscurecer las rutas de escape.

Los transformadores de resina fundida están diseñados para tener una baja tasa de liberación de calor. A ello contribuyen el alto contenido de carga y la descomposición endotérmica del ATH. Cuando la resina se expone al fuego, el ATH absorbe calor en lugar de liberarlo. El vapor de agua liberado por la descomposición diluye los gases combustibles, reduciendo la intensidad de la llama. El residuo de óxido de aluminio forma una capa protectora que aísla la resina restante. El efecto neto es un material que se quema lentamente, en todo caso, y libera un calor mínimo. La siguiente tabla compara las características de liberación de calor de la resina fundida y otros materiales aislantes de transformadores.

La baja liberación de calor y producción de humo de los transformadores de tipo seco de resina fundida les permite instalarlos en espacios interiores sin la necesidad de sistemas extensos de extinción de incendios. Esto reduce el coste de la instalación eléctrica y simplifica el diseño de seguridad contra incendios del edificio. Para proyectos donde el transformador está ubicado cerca de áreas ocupadas, como en un hospital o un centro comercial, el bajo riesgo de incendio de los transformadores de resina fundida es una ventaja fundamental. En Lugao Power Co., Ltd., nuestra fábrica diseña nuestros transformadores de resina fundida para cumplir con los estándares de seguridad contra incendios más estrictos, incluida la clasificación IEC 60076-11 F1.

4. Cómo las pruebas IEC 60076-11 verifican el rendimiento retardante de llama

IEC 60076-11 es el estándar internacional que define los requisitos para transformadores de tipo seco. La norma especifica la clasificación del comportamiento al fuego, que se determina mediante una serie de pruebas que simulan la exposición del transformador a un incendio externo. La clasificación del comportamiento al fuego tiene dos niveles: F0 y F1. F0 es el nivel básico y F1 es el nivel superior, que requiere que el transformador se autoextinga y limite la liberación de calor y la producción de humo durante la prueba.

La prueba de comportamiento ante el fuego se lleva a cabo encendiendo una cantidad específica de combustible (generalmente alcohol) a una distancia definida del transformador. La prueba mide la temperatura y el flujo de calor alrededor del transformador, así como el tiempo que tarda el transformador en autoextinguirse después de consumir el combustible. La prueba también monitorea la producción de humo y gases tóxicos. Para lograr la clasificación F1, el transformador debe cumplir los siguientes criterios:

• La temperatura máxima de la superficie del transformador debe permanecer por debajo de un límite especificado.
• El transformador debe autoextinguirse dentro de un tiempo específico después de que se agote el combustible.
• La tasa de liberación de calor y la producción de humo deben permanecer por debajo de los umbrales especificados.
• El transformador no debe producir gotas ardientes que puedan encender los materiales adyacentes.
• El transformador debe mantener su rigidez dieléctrica después de la prueba de fuego.

La siguiente tabla resume los parámetros clave de la prueba de comportamiento al fuego IEC 60076-11 y el rendimiento típico de los transformadores de resina fundida de Lugao Power Co., Ltd.

Nuestra fábrica en Lugao prueba nuestros transformadores tipo seco de resina fundida de acuerdo con la norma IEC 60076-11. Mantenemos informes de prueba para todos nuestros productos, que están disponibles para nuestros clientes previa solicitud. Estos informes proporcionan evidencia documentada del desempeño retardante de llama de nuestros transformadores, brindando a nuestros clientes la confianza de que el producto cumple con los más altos estándares de seguridad contra incendios.

5. Equilibrio de la conductividad térmica y el retardo de llama

El diseño de una formulación de resina fundida para un transformador de tipo seco requiere equilibrar dos requisitos en competencia: retardo de llama y conductividad térmica. El retardo de llama se logra agregando cargas inorgánicas como ATH, que reducen el contenido combustible de la resina. La conductividad térmica es importante para disipar el calor generado por los devanados del transformador. Una mayor conductividad térmica permite que el transformador funcione a una temperatura más baja, lo que aumenta su eficiencia y vida útil. Sin embargo, algunas cargas retardantes de llama tienen una conductividad térmica relativamente baja y aumentar su concentración puede degradar el rendimiento térmico de la resina.

La solución reside en la selección de cargas con alta conductividad térmica y la optimización de la distribución granulométrica de las partículas de carga. La sílice (SiO₂) y el óxido de aluminio (Al₂O₃) se utilizan comúnmente como rellenos en transformadores de resina fundida porque combinan una buena conductividad térmica con propiedades retardantes de llama aceptables. Cuando se combinan con ATH, estos rellenos pueden proporcionar retardo de llama y conductividad térmica. La distribución del tamaño de las partículas también es importante: una mezcla bien graduada de partículas gruesas y finas puede lograr una mayor densidad de empaquetamiento, lo que mejora tanto la conductividad térmica como la resistencia mecánica. La siguiente tabla resume la conductividad térmica de los rellenos de resina fundida comunes.

En nuestra fábrica, utilizamos una mezcla patentada de sílice y rellenos ATH para lograr un equilibrio entre retardo de llama y conductividad térmica. Nuestra formulación de resina fundida logra una conductividad térmica de 1,1-1,5 W/m·K, mientras mantiene un LOI del 30 % o superior. Esto permite que nuestros transformadores de tipo seco funcionen con cargas elevadas sin exceder los límites de temperatura y, al mismo tiempo, proporcionen el rendimiento de seguridad contra incendios requerido para la instalación en interiores.

6. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es la diferencia entre la clasificación de comportamiento al fuego F0 y F1 para transformadores de tipo seco?

Respuesta: F0 es la clasificación básica de comportamiento del fuego y F1 es la clasificación superior. F0 requiere que el transformador sea autoextinguible pero tiene límites menos estrictos en cuanto a liberación de calor y producción de humo. F1 requiere que el transformador cumpla con límites más estrictos en cuanto a temperatura máxima, tiempo de autoextinción, tasa de liberación de calor y producción de humo. Para instalaciones interiores en edificios con espacios ocupados, normalmente se requiere la clasificación F1. En Lugao Power Co., Ltd., nuestros transformadores tipo seco de resina fundida están diseñados para cumplir con la clasificación F1.

Pregunta 2: ¿La resina fundida produce gases tóxicos cuando se quema?

Respuesta: La formulación de resina fundida utilizada en nuestros transformadores de tipo seco no contiene halógenos, lo que significa que no contiene compuestos de cloro o bromo que puedan producir gases tóxicos y corrosivos como cloruro de hidrógeno o bromuro de hidrógeno. Los principales productos de descomposición de nuestra resina fundida son vapor de agua, dióxido de carbono y óxido de aluminio. Esto hace que el humo de un transformador de resina fundida sea menos tóxico que el humo de un transformador lleno de aceite, que puede contener una mezcla compleja de productos de combustión tóxicos.

Pregunta 3: ¿Cómo se compara el rendimiento retardante de llama de la resina fundida con el de un transformador lleno de líquido?

Respuesta: Los transformadores de resina fundida tienen una ventaja significativa sobre los transformadores llenos de líquido en términos de seguridad contra incendios. Los transformadores llenos de líquido contienen un gran volumen de aceite combustible, que puede filtrarse y provocar un incendio. La tasa de liberación de calor y la producción de humo del aceite quemado son mucho más altas que las de la resina fundida. Los transformadores de resina fundida no contienen combustible líquido y son autoextinguibles, lo que los hace mucho más seguros para su instalación en interiores.

Pregunta 4: ¿Se puede instalar un transformador de resina fundida en una habitación sin sistema de extinción de incendios?

Respuesta: Sí, se puede instalar un transformador tipo seco de resina fundida que cumpla con la clasificación F1 en una habitación sin sistemas dedicados de extinción de incendios, siempre que la habitación cumpla con los requisitos generales de seguridad contra incendios del código de construcción. El bajo riesgo de incendio del transformador de resina fundida significa que no requiere el mismo nivel de protección contra incendios que un transformador lleno de aceite. Sin embargo, los requisitos específicos dependen de los códigos de construcción locales y de la autoridad competente. Nuestro equipo técnico puede brindarle orientación sobre los requisitos de instalación para su proyecto.

Pregunta 5: ¿Qué mantenimiento se requiere para mantener el rendimiento retardante de llama de un transformador de resina fundida?

Respuesta: El rendimiento retardante de llama de un transformador de resina fundida es inherente al material y no se degrada significativamente con el tiempo. Sin embargo, aún se requiere un mantenimiento regular para garantizar la confiabilidad general del transformador. Esto incluye inspección visual para detectar grietas o daños en la resina fundida, limpieza de los devanados y conductos de refrigeración para evitar la acumulación de polvo y pruebas periódicas de la resistencia del aislamiento y la descarga parcial. En Lugao Power Co., Ltd., brindamos pautas de mantenimiento y servicios de soporte para nuestros transformadores de tipo seco.

7. Conclusión

El rendimiento retardante de llama de un transformador tipo seco de resina fundida es el resultado de un sofisticado sistema de materiales. La resina epoxi proporciona el aislamiento estructural y eléctrico, mientras que el relleno ATH proporciona el mecanismo endotérmico retardante de llama. El relleno de sílice mejora la conductividad térmica y la resistencia mecánica. Juntos, estos componentes crean un material aislante para transformadores que resiste la ignición, se autoextingue rápidamente y libera una cantidad mínima de calor y humo. Estas propiedades son esenciales para instalaciones interiores donde la seguridad contra incendios es una preocupación principal.

En Lugao Power Co., Ltd., nuestra fábrica diseña y fabrica transformadores de tipo seco de resina fundida que cumplen con los más altos estándares de seguridad contra incendios. Nuestros productos se prueban según IEC 60076-11 y logran la clasificación F1. Estamos comprometidos a brindar a nuestros clientes soluciones de transformadores confiables, seguras y eficientes. Ya sea que esté diseñando un edificio nuevo o actualizando un sistema eléctrico existente, lo invitamos a comunicarse con nuestro equipo técnico para analizar sus requisitos.
