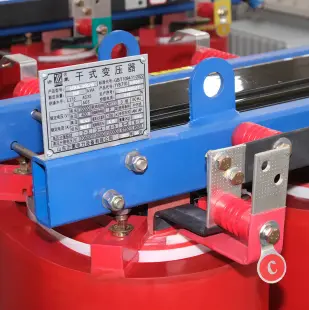

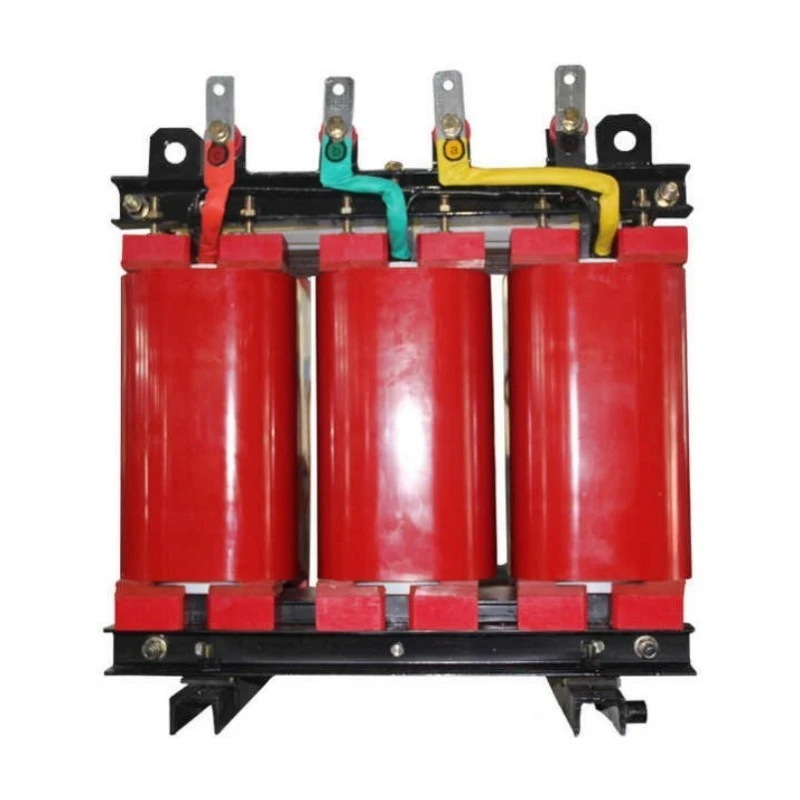

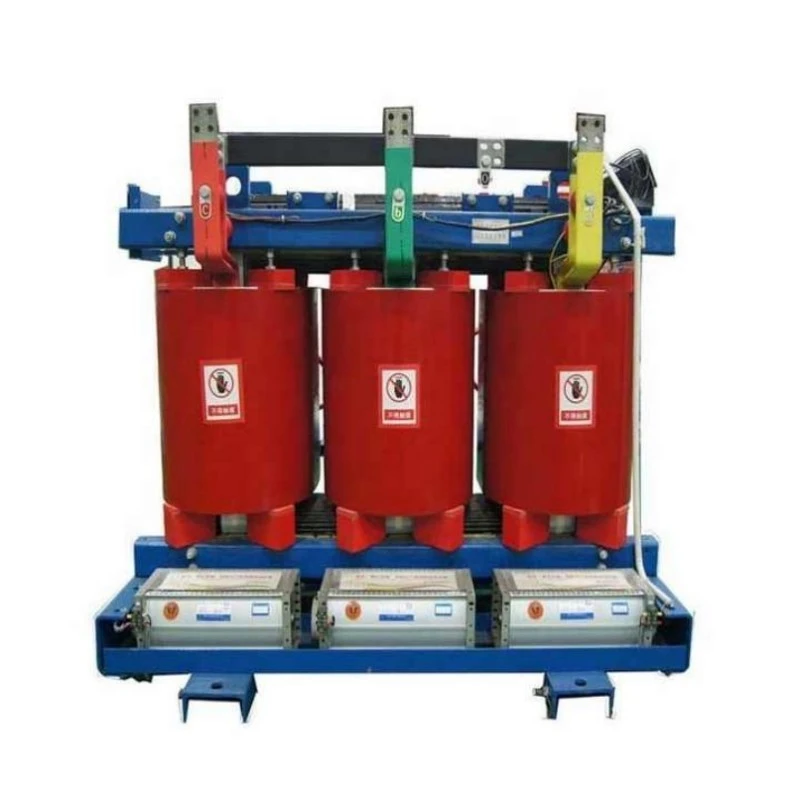

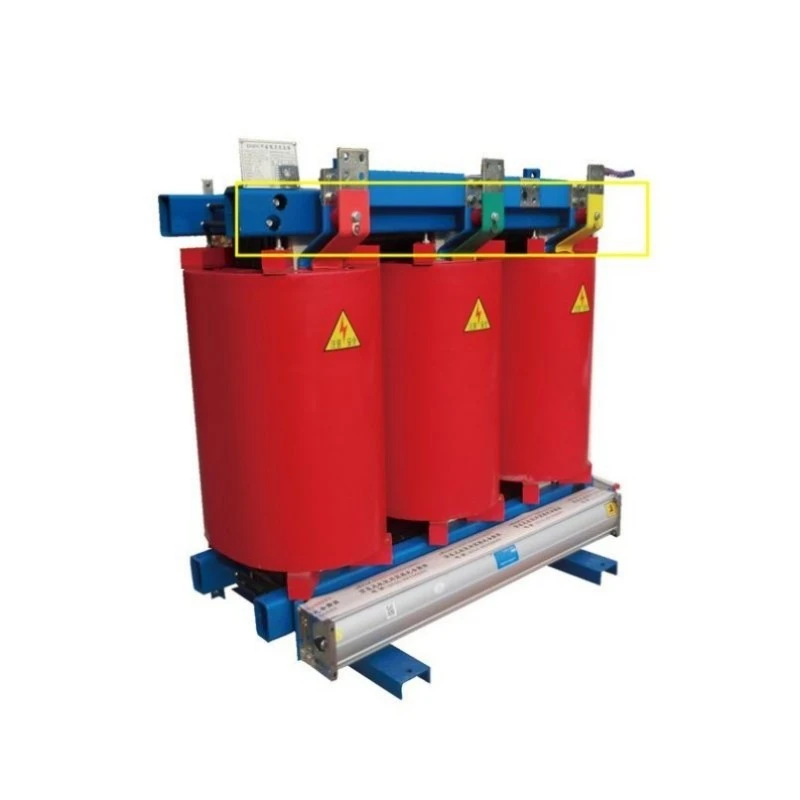

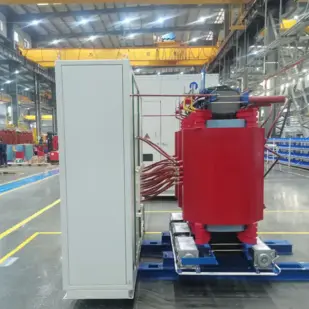

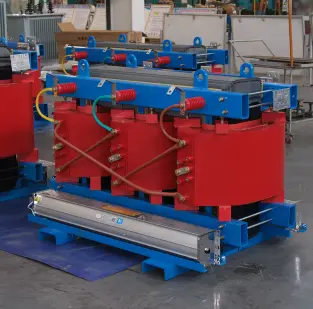

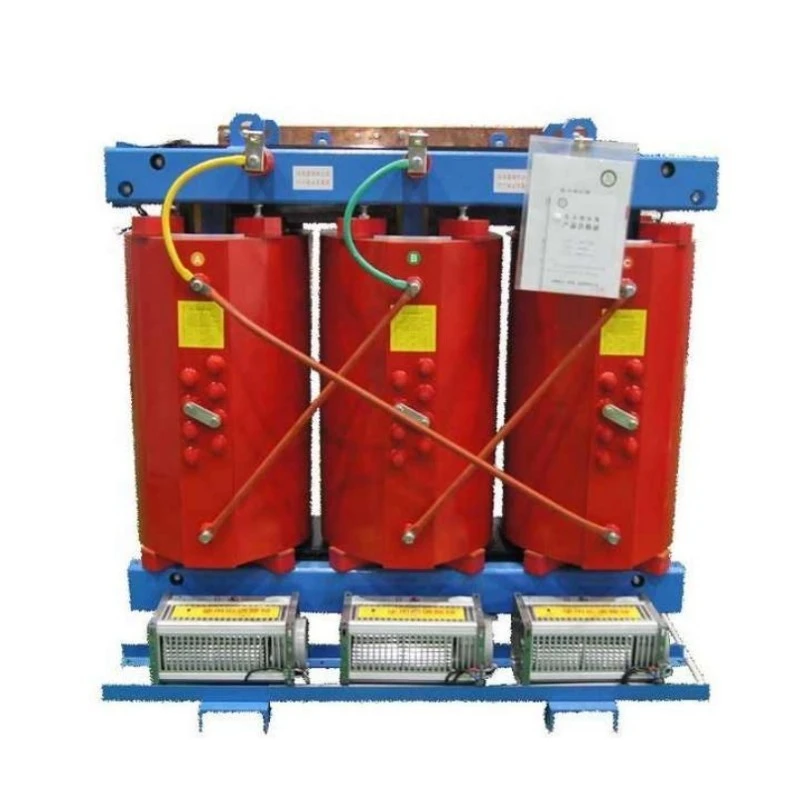

Transformador de tipo seco de resina epoxi con refrigeración por aire

¿Qué es?

El transformador de tipo seco de resina epoxi con refrigeración por aire es un dispositivo de conversión de energía completamente libre de aceite donde todos los devanados de alto y bajo voltaje están completamente encapsulados en resina epoxi fundida bajo presión de vacío. A diferencia de los transformadores convencionales que dependen de aceite mineral o líquidos sintéticos para aislamiento y enfriamiento, esta unidad utiliza solo aire como medio de enfriamiento, ya sea convección natural (AN) o aire forzado opcional (AF). La resina epoxi cumple una triple función: aislamiento eléctrico primario, protección mecánica contra la humedad y contaminantes y una estructura rígida que resiste fuerzas de cortocircuito.

¿Qué hace?

Transformación de voltaje: reduce el voltaje medio (6 kV, 10 kV, 20 kV, 35 kV) a voltajes de utilización (208 V, 400 V, 480 V, 690 V) para cargas industriales, comerciales y residenciales. Alternativamente, aumenta el voltaje para la interconexión de la red de energías renovables.

Distribución de energía a prueba de incendios: suministra electricidad dentro de edificios, estacionamientos subterráneos, hospitales y centros de datos donde los códigos de incendio prohíben los transformadores llenos de aceite. El epoxi autoextinguible (clasificación UL 94 V-0) no propagará las llamas.

Energía limpia para cargas sensibles: proporciona aislamiento entre circuitos primarios y secundarios, filtra armónicos, suprime sobretensiones y elimina bucles de tierra que interrumpen los equipos de imágenes médicas, las máquinas CNC y los instrumentos de laboratorio.

Operación en exteriores y ambientes hostiles: Con gabinetes IP54 o IP65 opcionales, el transformador resiste lluvia, nieve, tormentas de polvo, niebla salina y temperaturas extremas de -30 °C a +55 °C sin degradación del rendimiento.

En esencia, el transformador de tipo seco de resina epoxi con refrigeración por aire es la opción preferida siempre que la seguridad, el cumplimiento medioambiental y la confiabilidad a largo plazo no sean negociables.

Parámetro del producto (especificación)

Característica y aplicación del producto (formato de preguntas y respuestas)

P1: ¿Qué hace que el aislamiento de resina epoxi sea superior a los diseños de bobinado abierto?

R: Tres ventajas clave. Primero, la inmunidad a la humedad: el epoxi no es higroscópico. El transformador de tipo seco de resina epoxi con refrigeración por aire se reinicia instantáneamente después de semanas de apagado con un 100% de humedad, mientras que las unidades de bobinado abierto requieren precalentamiento. En segundo lugar, la protección contra la contaminación: el polvo conductor no puede penetrar las superficies sólidas de epoxi, lo que elimina los riesgos de rastreo y descarga eléctrica. En tercer lugar, resistencia mecánica: los devanados encapsulados soportan fuerzas de cortocircuito de hasta 25 veces la corriente nominal sin deformarse.

Aplicación: Centros de datos: riesgo cero de acumulación de polvo, funcionamiento silencioso por debajo de 55 dB y epoxi autoextinguible que cumplen con los requisitos de NFPA 75 para salas de equipos de TI.

P2: ¿Cómo funciona al aire libre sin aceite?

R: Con gabinetes IP54/IP65 (acero inoxidable, techo inclinado contra lluvia, ventiladores laberínticos), el transformador resiste la lluvia, el polvo y la niebla salina. Los devanados de epoxi resisten la corrosión mejor que los radiadores llenos de aceite. Para sitios costeros, hay disponibles gabinetes de acero inoxidable 316.

Aplicación: Granjas solares y parques eólicos: las ubicaciones remotas y sin personal se benefician de cero muestreos de aceite, cero inspecciones de fugas y ausencia de sistemas de extinción de incendios. Las unidades funcionan sin supervisión durante años en temperaturas extremas de -30 °C a +55 °C.

P3: ¿Puede soportar sobretensiones y sobrecargas de arranque del motor?

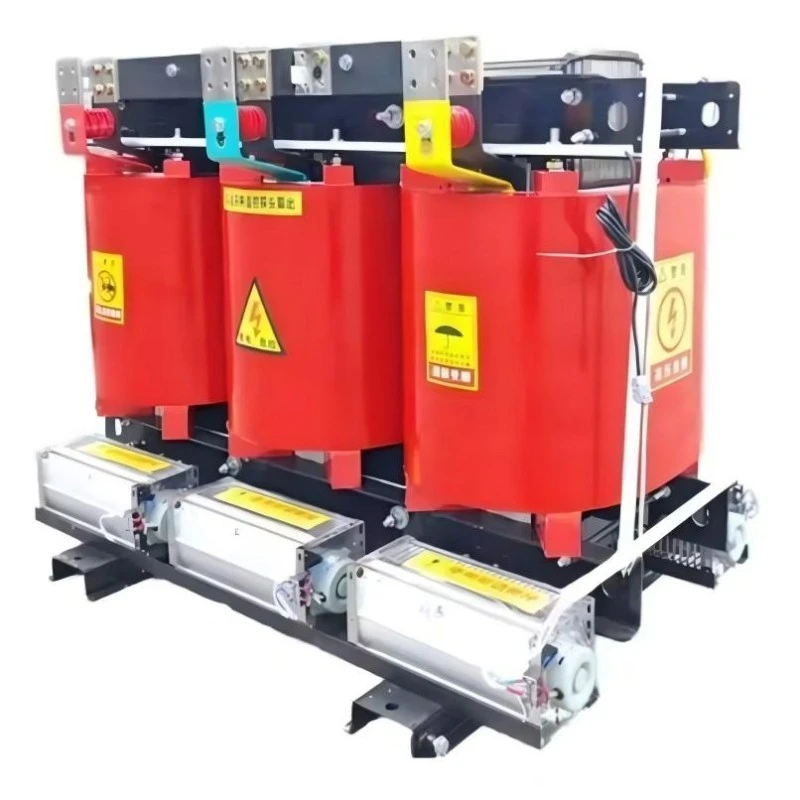

R: Sí. El aislamiento Clase H (180°C) permite una sobrecarga continua del 110% bajo enfriamiento natural (AN) y del 130% durante 30 minutos. Con la opción de aire forzado (AF), la capacidad aumenta entre un 20 y un 25 %: los ventiladores arrancan automáticamente a 80 °C. Para sobrecargas cíclicas severas que excedan el 150%, consulte a nuestros ingenieros.

Aplicación: Fabricación industrial: las líneas de montaje de automóviles y las plantas de estampado experimentan fuertes oscilaciones de carga. La baja impedancia (4-6%) mantiene la regulación de voltaje dentro de ±3%, mientras que los devanados de epoxi resisten vibraciones que agrietarían las soldaduras de los radiadores llenos de aceite.

P4: ¿Realmente no requiere mantenimiento?

R: El transformador central no requiere cambios de aceite, pruebas dieléctricas, filtración ni reemplazo de juntas. Solo tres comprobaciones sencillas cada 12 a 24 meses: limpiar las rejillas/ventiladores con aire comprimido, comprobar el par de apriete de los terminales e inspeccionar la carcasa. Esfuerzo total anual: menos de dos horas por parte de un electricista cualificado.

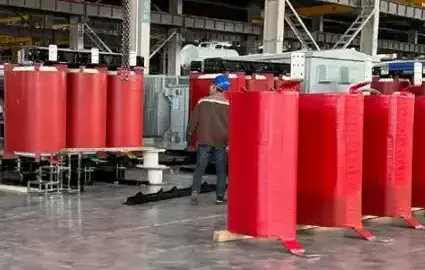

Detalles de producción: lo que hace que Lugao sea superior a sus competidores

Preguntas frecuentes (Preguntas y respuestas)

P1: ¿Cuál es la eficiencia real del transformador de tipo seco de resina epoxi con refrigeración por aire y se degrada con el tiempo?

R: La eficiencia con una carga del 75 % (punto de funcionamiento típico) es del 98,7 % para una unidad de 1000 kVA y aumenta al 99,1 % para una unidad de 2500 kVA. La eficiencia está determinada por la pérdida del núcleo (constante, depende de la calidad del acero al silicio) y la pérdida del cobre (varía con la carga al cuadrado). La ventaja clave del transformador de tipo seco de resina epoxi con refrigeración por aire es que la eficiencia no se degrada con el tiempo porque la encapsulación de epoxi evita la entrada de humedad que aumentaría la pérdida. Los transformadores llenos de aceite a menudo ven una disminución de la eficiencia después de 10 a 15 años a medida que el aceite se degrada y el contenido de humedad del aislamiento del papel aumenta. Nuestras unidades de epoxi mantienen la eficiencia de la fábrica durante toda la vida útil de más de 30 años. Proporcionamos valores de pérdida garantizados con cada unidad y reembolsaremos la diferencia si las pruebas de campo muestran pérdidas mayores dentro del período de garantía.

P2: ¿Cómo selecciono la capacidad correcta para mi aplicación?

R: Calcule su carga total conectada en kVA, luego aplique factores de diversidad. Para cargas continuas (iluminación, HVAC, servidores), utilice el 100% de la placa de identificación. Para cargas intermitentes (motores, soldadoras, elevadores), use entre 50 y 70 % según el ciclo de trabajo. Luego agregue un margen de expansión futura del 20-25%. Ejemplo: Una fábrica con 800kVA de carga continua + 400kVA de carga del motor (factor de diversidad 0,6 → 240kVA) + 20% de expansión = (800+240)×1,2 = 1248kVA → seleccione 1250kVA o 1500kVA. El sobredimensionamiento aumenta el costo inicial y la pérdida sin carga; un tamaño insuficiente provoca sobrecalentamiento y fallos prematuros. Nuestros ingenieros brindan asistencia gratuita sobre el dimensionamiento: simplemente envíe su lista de carga y ciclos de trabajo. Para aplicaciones con motores pesados, recomendamos refrigeración por aire forzado (AF) para manejar los picos de arranque sin exceder los límites de aumento de temperatura.

P3: ¿Se puede instalar el transformador en un espacio confinado como un túnel o una bóveda?

R: Absolutamente. ElTransformador de tipo seco de resina epoxi con refrigeración por aireEs ideal para espacios reducidos porque no requiere bóveda de contención de aceite (ahorrando de 2 a 3 metros de espacio libre en todos los lados). El espacio libre mínimo para la ventilación es de 300 mm en todos los lados y de 600 mm en la parte superior. Para instalaciones en túnel, ofrecemos una versión de perfil bajo en la que la altura del gabinete se reduce en 200 mm (las rejillas de enfriamiento se reubican en los costados en lugar de en la parte superior). Sin embargo, la temperatura ambiente en los túneles puede elevarse debido a otros equipos; realizaremos un análisis térmico para confirmar un enfriamiento adecuado. Si la convección natural es insuficiente, la opción AF (aire forzado) con ventiladores montados directamente en el marco central proporciona refrigeración adicional sin aumentar el espacio.

¿Por qué elegir Lugao Power?

Fabricación avanzada: respaldada por equipos de producción y métodos de prueba avanzados.

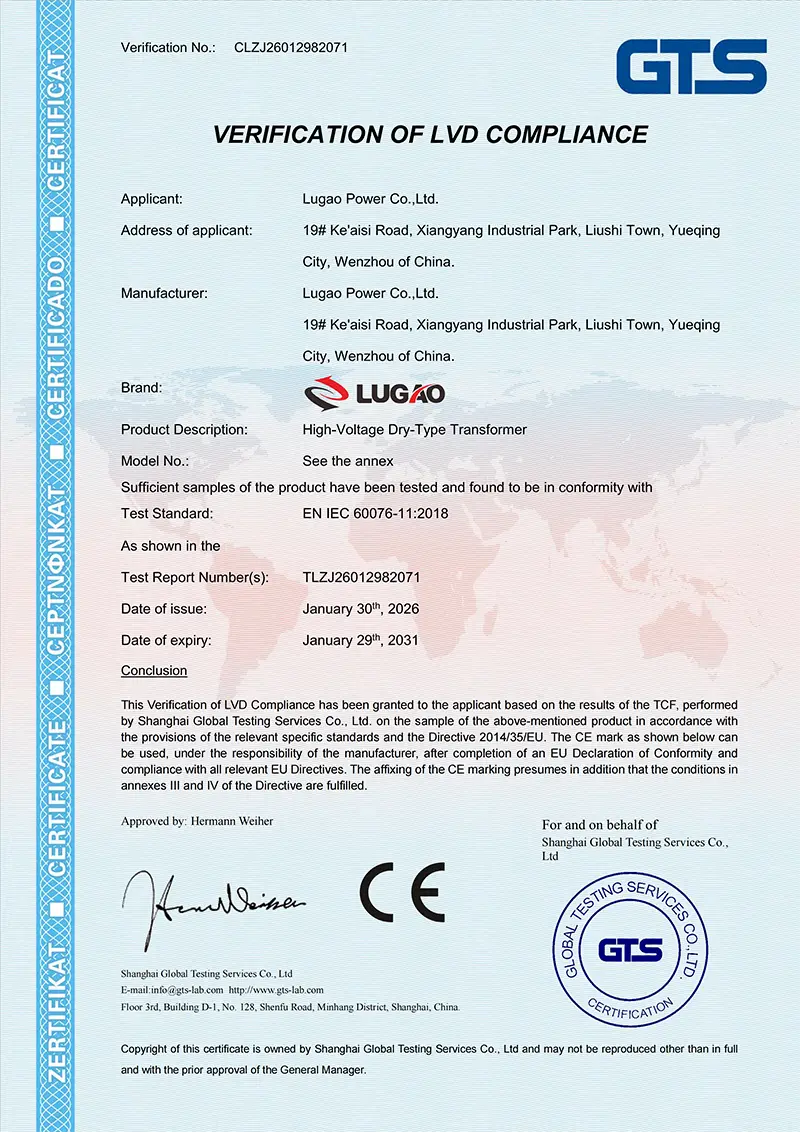

Calidad certificada: Certificación ISO 9001 y SGS; Los productos clave cuentan con certificaciones CCC y CE.
