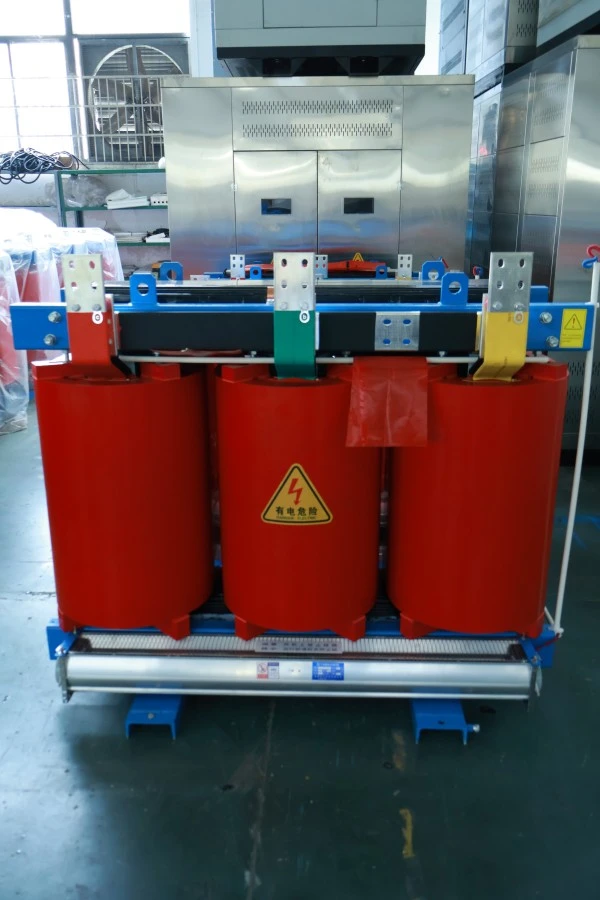

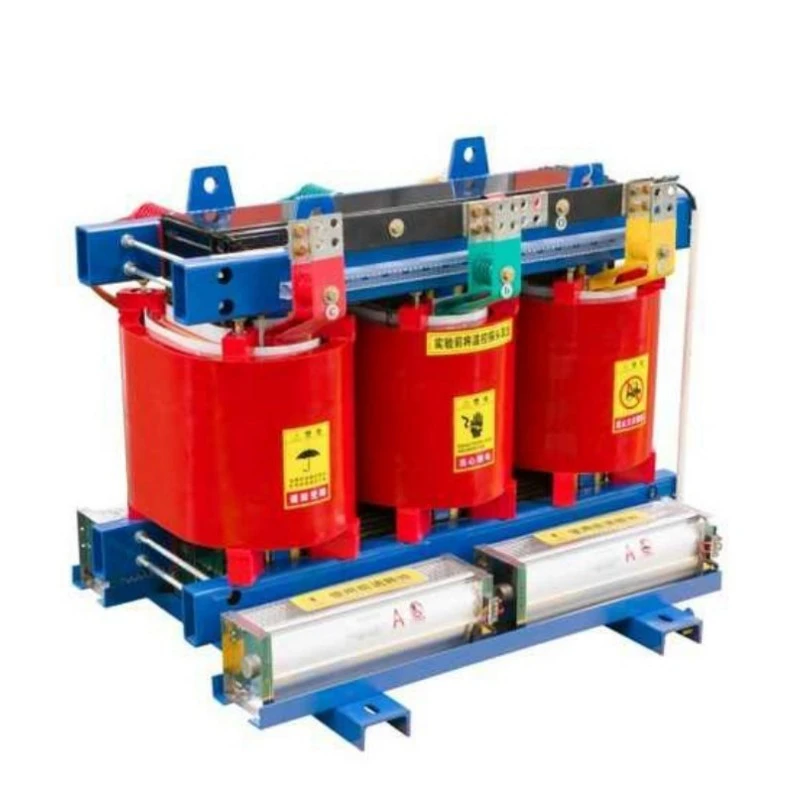

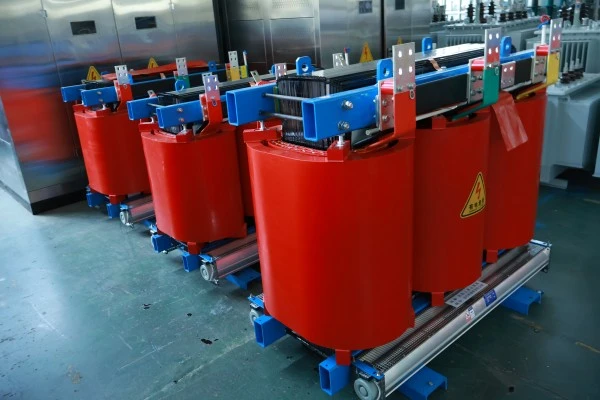

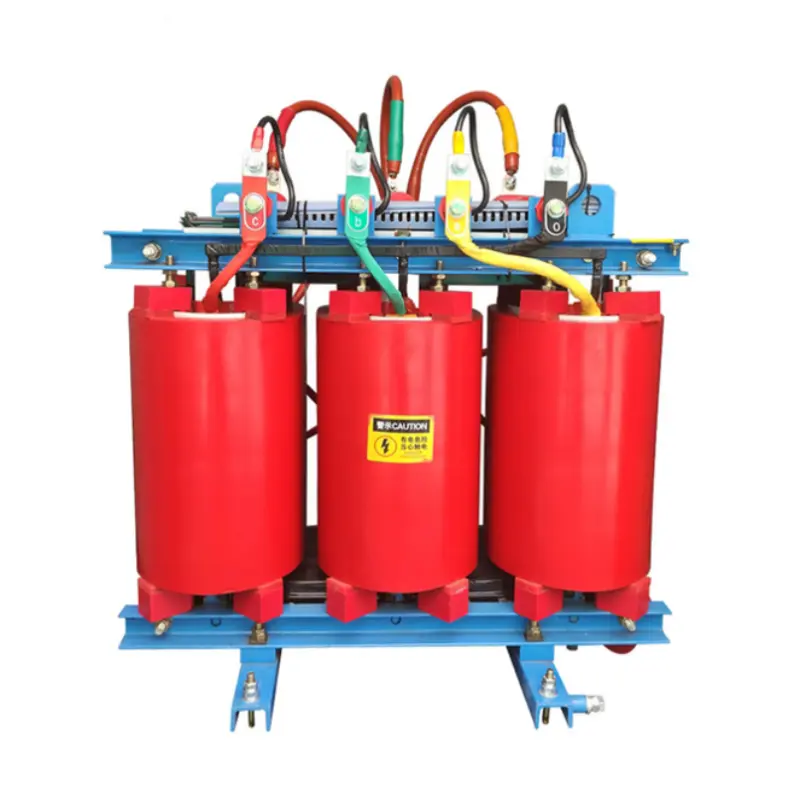

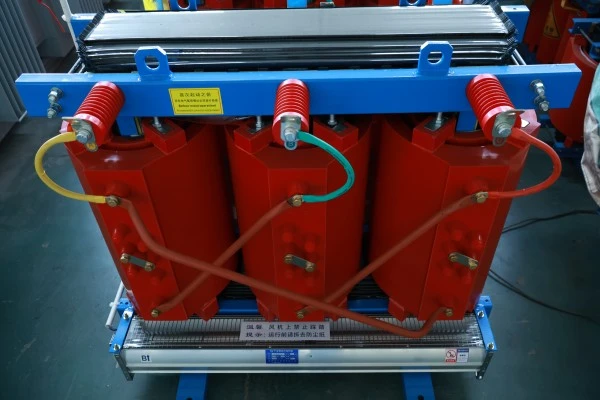

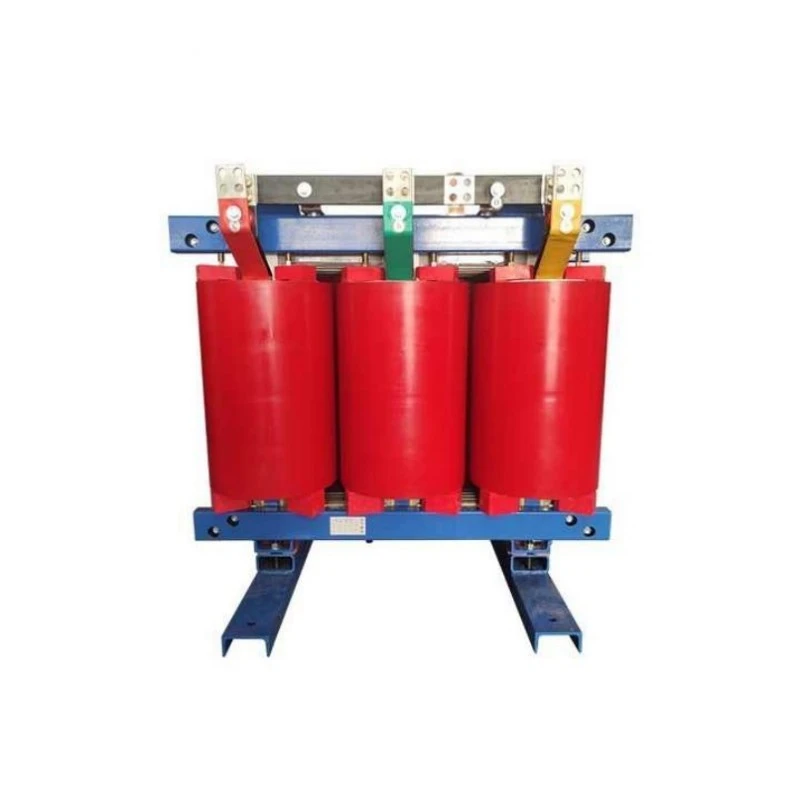

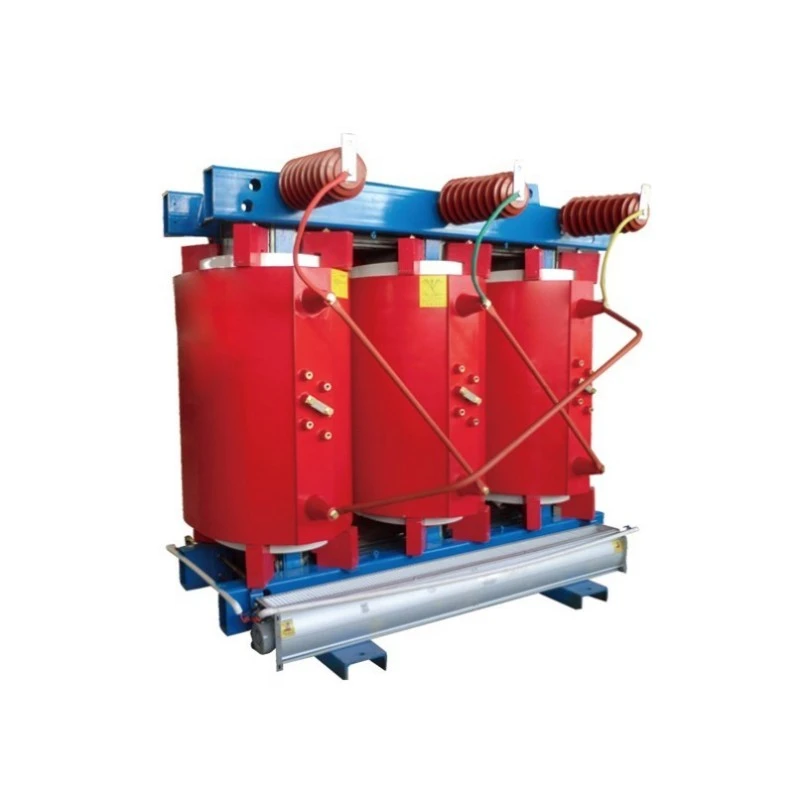

Transformador de potencia de tipo seco con bobinado de cobre SCB13

¿Qué es?

La serie SCB13 es un equipo trifásico con aislamiento de resina y bobinado en cobre.transformador de potencia tipo seco. En la designación, "SC" significa resina fundida (resina epoxi fundida al vacío), "B" indica devanados de lámina y "13" representa el nivel de rendimiento, lo que significa que sus valores de pérdida cumplen con los requisitos de eficiencia energética de Nivel 1 de la norma nacional GB 20052-2020. El material conductor del núcleo es cobre libre de oxígeno de alta pureza, no aluminio ni aluminio revestido de cobre.

¿Qué hace?

1. Conversión de voltaje: Convierte alto voltaje (10 kV, 35 kV) a bajo voltaje (400 V, 690 V) o aumenta según sea necesario, cumpliendo con los requisitos de voltaje de diversos equipos.

2. Distribución de energía: como dispositivo central de un sistema de distribución, entrega energía de manera segura a múltiples cargas, como plantas industriales, complejos comerciales, edificios de gran altura y parques eólicos.

3. Suministro de energía seguro: debido a su aislamiento sólido de resina epoxi no inflamable, no rociará aceite ni se incendiará incluso en caso de fallas internas, lo que lo hace particularmente adecuado para instalaciones en interiores o lugares con estrictos requisitos de seguridad contra incendios.

4. Funcionamiento silencioso: El ruido de funcionamiento es significativamente menor que el de los transformadores tradicionales sumergidos en aceite, lo que los hace adecuados para áreas residenciales, hospitales, edificios de oficinas y otros entornos sensibles al ruido.

En resumen, el transformador de potencia de tipo seco con devanado de cobre SCB13 es un dispositivo central de distribución de energía moderno que integra alta eficiencia energética, núcleo totalmente de cobre, bajo nivel de ruido y seguridad retardante de llama.

Ventajas del producto

En comparación con los transformadores secos ordinarios, este producto ofrece cinco ventajas principales:

Devanados totalmente de cobre, excelente conductividad:Todos los devanados de alto y bajo voltaje se enrollan utilizando alambre de cobre rectangular esmaltado estirado con varilla de cobre libre de oxígeno o lámina de cobre. La resistividad del cobre (aprox. 0,0172 Ω·mm²/m) es mucho menor que la del aluminio (aprox. 0,0283 Ω·mm²/m). Por lo tanto, los devanados de cobre de la misma sección transversal tienen menor resistencia, menos generación de calor y mayor eficiencia de conversión de energía. El costo de electricidad ahorrado durante el funcionamiento a largo plazo supera con creces la diferencia de inversión inicial.

Eficiencia energética de nivel 1, que cumple con la estrategia nacional de doble carbono:El nivel de pérdida SCB13 está estrictamente diseñado para cumplir con los estándares nacionales de eficiencia energética de Nivel 1. Las pérdidas sin carga son aproximadamente un 10 % menores que las del SCB12, y las pérdidas con carga son más de un 5 % menores. Para un transformador de 1.000 kVA que funciona 8.000 horas al año, esto ahorra más de 10.000 yuanes al año en costos de electricidad, recuperando la diferencia de precio en comparación con los transformadores estándar en un plazo de 3 a 5 años.

Fundición al vacío de resina epoxi, aislamiento confiable:Los devanados se moldean y curan con resina epoxi importada Huntsman (o calidad equivalente) al vacío, eliminando por completo las burbujas de aire. La capa de aislamiento curada tiene alta resistencia mecánica, resistencia al choque térmico, resistencia al agrietamiento y protección contra la humedad y la suciedad. Las descargas parciales se controlan por debajo de 5pC, muy por encima de los estándares nacionales.

Fuerte capacidad de sobrecarga, se adapta a cargas fluctuantes:Bajo enfriamiento natural, puede funcionar a largo plazo con una sobrecarga del 10%; con refrigeración por aire forzado (ventiladores instalados), la capacidad de salida puede aumentar a más del 120% del valor nominal. Para picos de carga estacionales (por ejemplo, uso de aire acondicionado en verano), no es necesario un aumento inmediato de capacidad.

A prueba de humedad y resistente a la contaminación, fuerte adaptabilidad ambiental:La superficie de bobinado fundida de resina epoxi es lisa, densa y no higroscópica. Incluso después del apagado en ambientes con una humedad relativa del 100%, puede arrancar directamente a plena carga sin precalentamiento. Especialmente adecuado para ambientes húmedos o corrosivos, como salas de distribución subterráneas, áreas costeras con mucha niebla salina y plantas químicas.

Características del producto

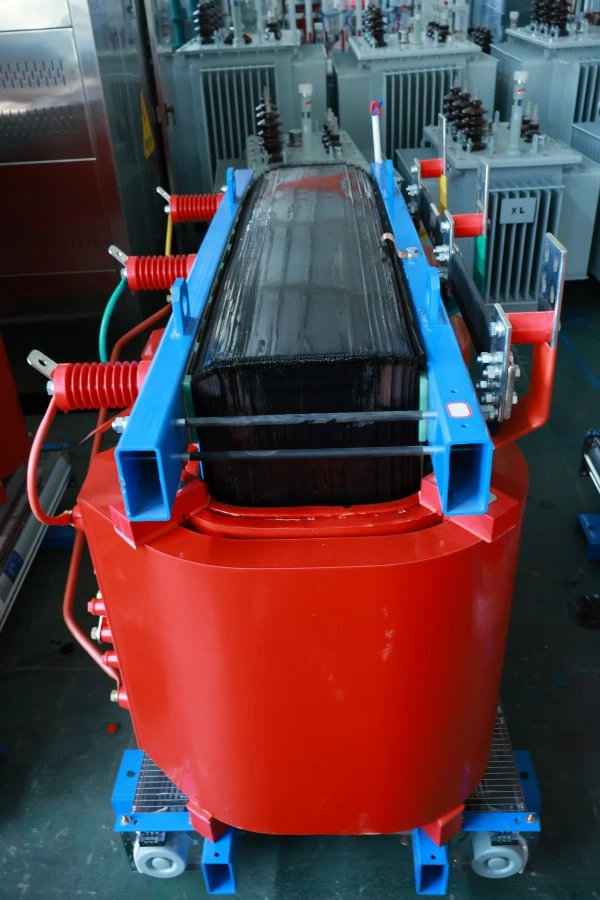

Estructura central: utiliza tecnología de laminación escalonada totalmente en inglete de 45°, con extremidades centrales y yugos sujetos mediante placas o correas de alta resistencia. La aplicación de acero al silicio de grano orientado de alta permeabilidad (B30R090 o grado superior) minimiza tanto la histéresis como las pérdidas por corrientes parásitas.

Devanados de Baja Tensión: Enrollados con lámina de cobre, fijados en los extremos con anillos terminales de resina. El ancho de la lámina de cobre es igual a la altura del devanado, lo que proporciona una distribución axial uniforme de amperios-vuelta y una resistencia extremadamente alta a las fuerzas electromagnéticas de cortocircuito. El aislamiento de capas utiliza material DMD preimpregnado.

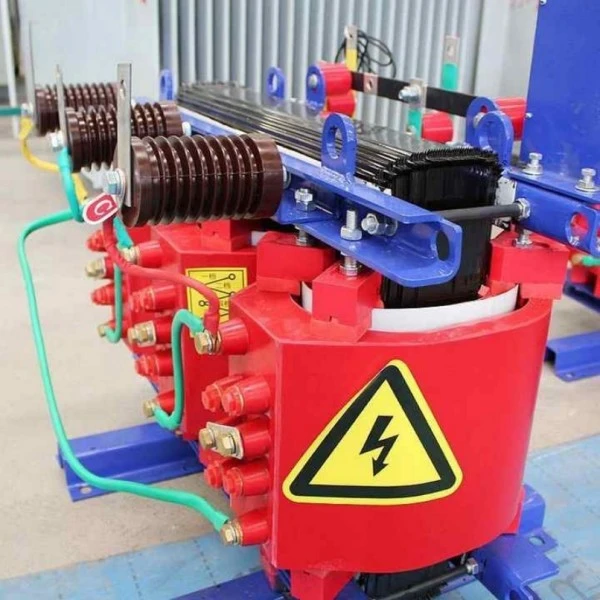

Devanados de alto voltaje: enrollados en segmentos en capas utilizando alambre de cobre rectangular esmaltado Clase H, con resina fundida entre cada capa, formando un aislamiento compuesto de resina epoxi reforzado con fibra de vidrio robusto. Las derivaciones salen desde el centro del devanado para mejorar la distribución del voltaje de impulso.

Sistema de protección y control de temperatura: cada devanado de fase tiene RTD de platino PT100 preintegrados para monitoreo de temperatura de puntos calientes en tiempo real. El controlador de temperatura inteligente que lo acompaña incluye: pantalla digital de temperatura del serpentín, alarma de sobretemperatura (punto de ajuste ajustable), salida de disparo por sobretemperatura y arranque/parada automática del ventilador (si se instala opcionalmente refrigeración por aire forzado).

Opciones de gabinete: gabinetes con clasificación de protección IP20 (objetos sólidos), IP23 (goteo vertical de agua) o IP40 (partículas pequeñas) opcionales, fabricados de acero inoxidable, aleación de aluminio o acero laminado en frío con recubrimiento en polvo. Los gabinetes cuentan con aberturas de ventilación y cerraduras de puerta entrelazadas.

Conexión e instalación: El lado de alto voltaje utiliza terminales de cable de caucho de silicona totalmente blindados/aislados o terminales convencionales; El lado de baja tensión utiliza barras colectoras de cobre estañado. La parte inferior del transformador está equipada con una base de canal de acero y rodillos para facilitar su posicionamiento y movimiento.

Aplicación del producto

El transformador de potencia de tipo seco con devanado de cobre SCB13 es ideal para los siguientes escenarios:

Edificios de gran altura y centros comerciales: instalados en sótanos o salas de distribución de pisos de equipos, alimentando ascensores, HVAC, iluminación y sistemas de protección contra incendios. Su característica de no inflamabilidad cumple con los códigos de incendio de construcción y el bajo nivel de ruido no molesta a los residentes de arriba.

Empresas industriales y mineras: sistemas de distribución de energía en plantas de fabricación de automóviles, fábricas de componentes electrónicos y talleres de mecanizado de precisión. Los devanados totalmente de cobre soportan sobretensiones de corriente debido a arranques y paradas frecuentes del motor, lo que proporciona una buena estabilidad de voltaje.

Energías Renovables: Elevador de conexión a red para centrales fotovoltaicas distribuidas, transformadores de potencia auxiliares para parques eólicos, transformadores de aislamiento para sistemas de almacenamiento de energía. La alta eficiencia energética reduce las pérdidas por conversión de energía.

Infraestructura de transporte: Transformadores de servicio de estaciones para estaciones de metro, fuentes de alimentación para edificios de señales ferroviarias de alta velocidad, centros de distribución de energía de terminales de aeropuertos, sistemas de energía en puertos portuarios. La resistencia a la humedad y la capacidad de resistencia a cortocircuitos satisfacen las demandas de alta confiabilidad del tránsito ferroviario.

Centros de datos y estaciones base de comunicación: Proporcionan energía limpia y estable para servidores, conmutadores y sistemas UPS. El funcionamiento silencioso (normalmente por debajo de 55 dB) no molesta al personal del centro de datos.

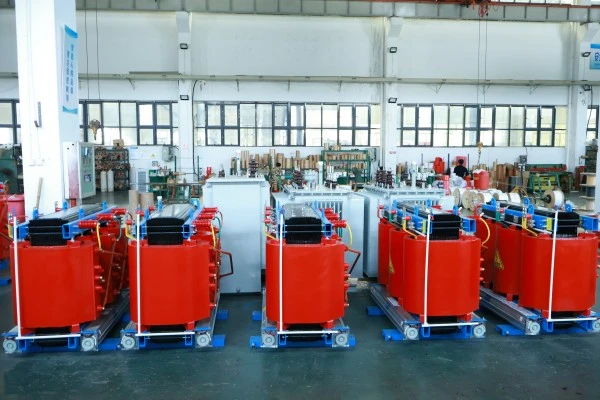

Detalles de producción

Proceso de bobinado de lámina de cobre de bajo voltaje

Los devanados de bajo voltaje se enrollan utilizando láminas de cobre de ancho completo en máquinas bobinadoras de láminas especializadas. Los bordes de la lámina de cobre están redondeados para evitar la descarga de corona. Con cada vuelta, el papel aislante preimpregnado DMD se coloca automáticamente entre las capas y el control de tensión en línea garantiza que la lámina de cobre esté bien enrollada. Una vez finalizado el bobinado, todo el conjunto se coloca en un molde para fundición al vacío de resina epoxi, formando una estructura monolítica sin huecos. Este proceso mejora la capacidad de resistencia a cortocircuitos de los devanados de bajo voltaje en más de un 30% en comparación con las estructuras bobinadas.

Devanado de capa segmentada de alto voltaje

Los devanados de alto voltaje se dividen en 4 a 6 segmentos (panqueques), y cada segmento se divide en 2 a 4 capas. Los conductos (o canales de aire) entre los segmentos mejoran la disipación del calor, mientras que las capas reducen el voltaje entre capas. Los grifos se toman de vueltas específicas de segmentos específicos y se marcan con cables de diferentes colores. Todas las conexiones utilizan soldadura por arco de argón o soldadura a presión en frío para garantizar una resistencia de contacto mínima.

Tratamiento de reducción de ruido central

Una vez finalizada la laminación del núcleo, todo el núcleo se impregna a presión de vacío con un barniz aislante especialmente formulado para reducir el ruido, amortiguando las microvibraciones entre las láminas de acero al silicio y entre las láminas y las piezas de sujeción. Entre el núcleo y los devanados, así como entre los devanados y las piezas de sujeción, se colocan almohadillas de caucho de silicona para altas temperaturas. Con estos tratamientos, el ruido sin carga se puede mantener por debajo de 55 dB (para 315 kVA y menos), comparable al zumbido de un refrigerador doméstico.

Pruebas integrales de fábrica

Cada transformador de potencia de tipo seco con devanado de cobre SCB13 se somete a las siguientes pruebas antes de salir de fábrica: medición de la resistencia del devanado; medición de relación de voltaje y verificación de grupo vectorial; medición de impedancia de cortocircuito y pérdida de carga; medición de corriente sin carga y pérdida sin carga; medición de la resistencia de aislamiento y del factor de disipación dieléctrica; prueba de resistencia a la tensión aplicada; prueba de resistencia a la tensión inducida; Medición de descargas parciales. Los datos de las pruebas se registran automáticamente y con el envío se proporciona un informe de pruebas de fábrica.

Parámetro del producto (especificación)

Embalaje y posventa

Método de embalaje

1. Cuerpo del transformador envuelto con una película de PE impermeable, las áreas críticas cubiertas con un acolchado protector suave.

2. Embalado en resistentes cajas de madera contrachapada de exportación con base de paleta para manipulación con montacargas.

3. Interior de cajas rellenas con poliuretano expandido o acolchado de cartón alveolar para evitar daños por vibraciones durante el transporte.

4. Marcas claras en el exterior: centro de gravedad, puntos de elevación, a prueba de humedad, no volcar.

Servicio postventa

1. Período de garantía gratuito: 12 meses a partir de la fecha de envío.

2. Cualquier falla causada por defectos de diseño, material o fabricación durante el período de garantía será reparada o reemplazada de forma gratuita por nuestra empresa (incluidos los costos de transporte razonables).
