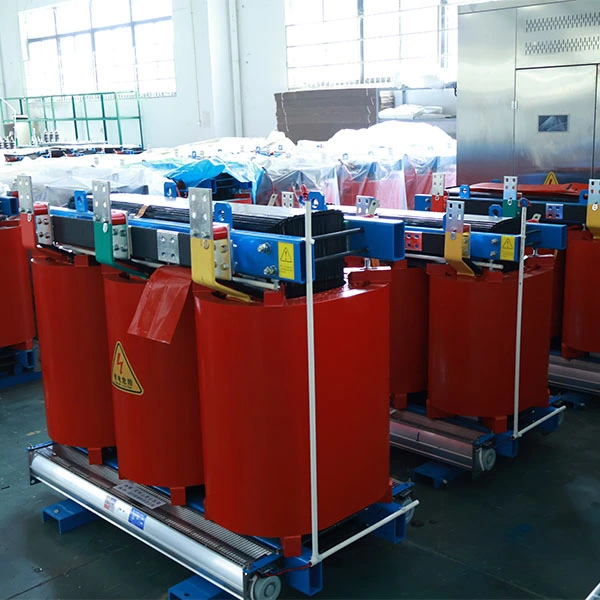

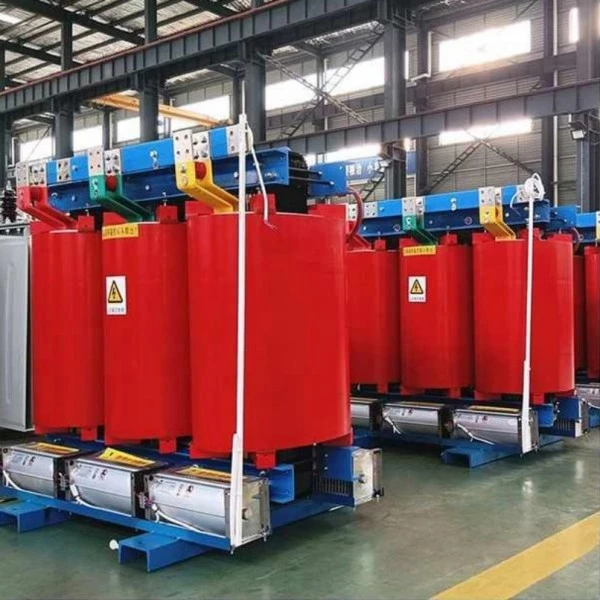

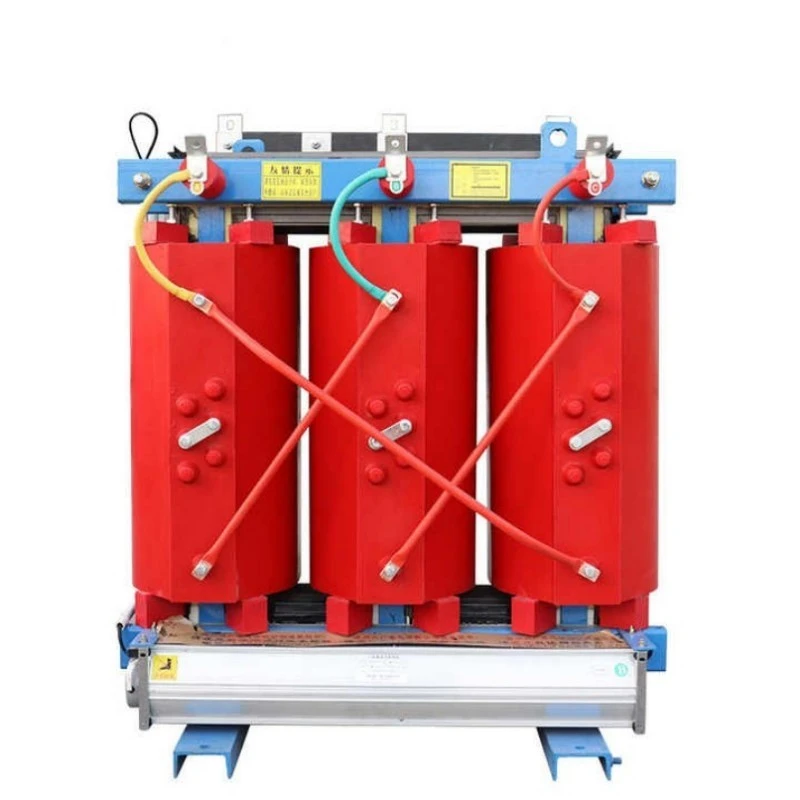

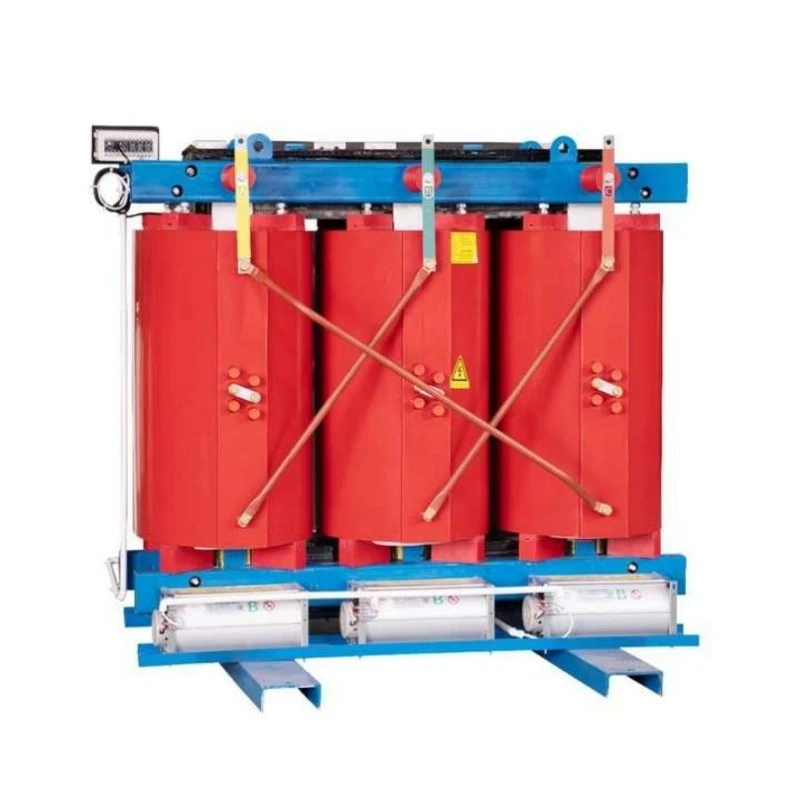

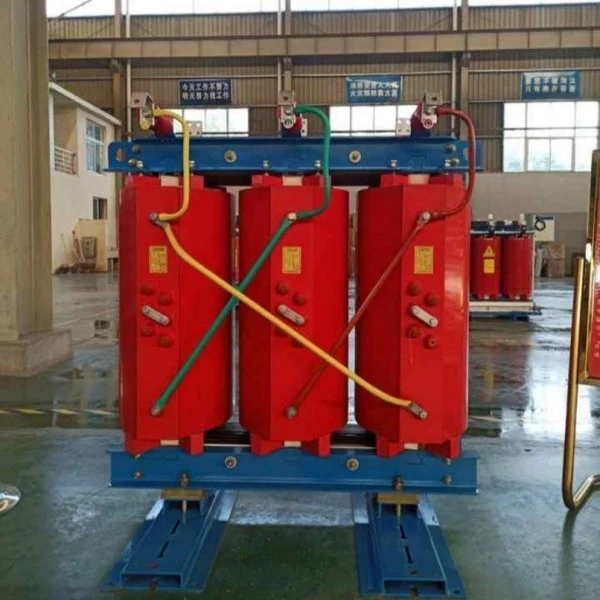

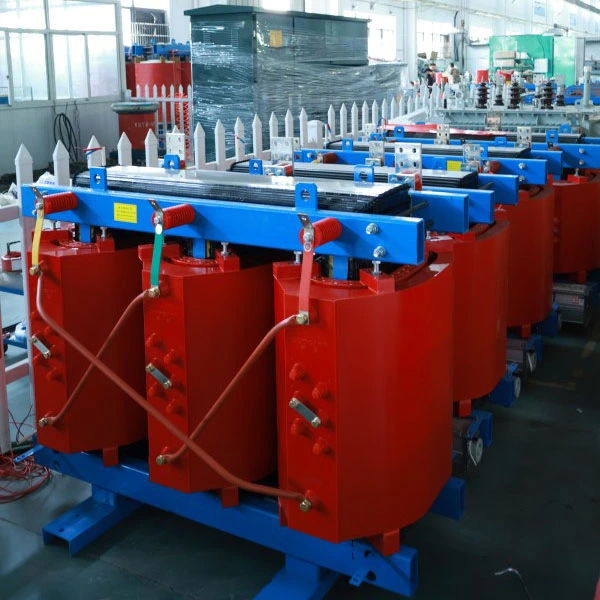

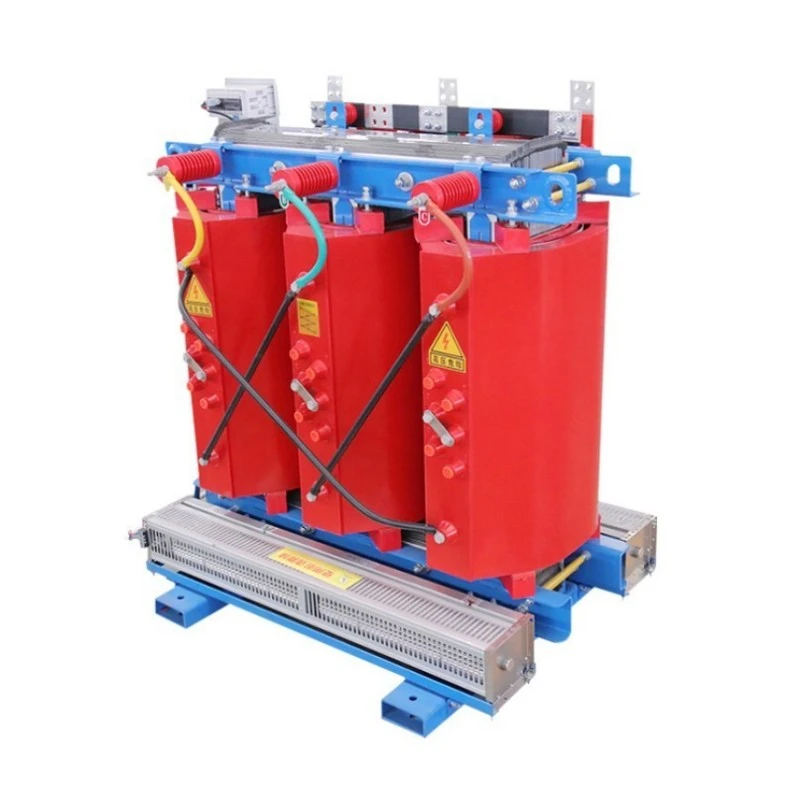

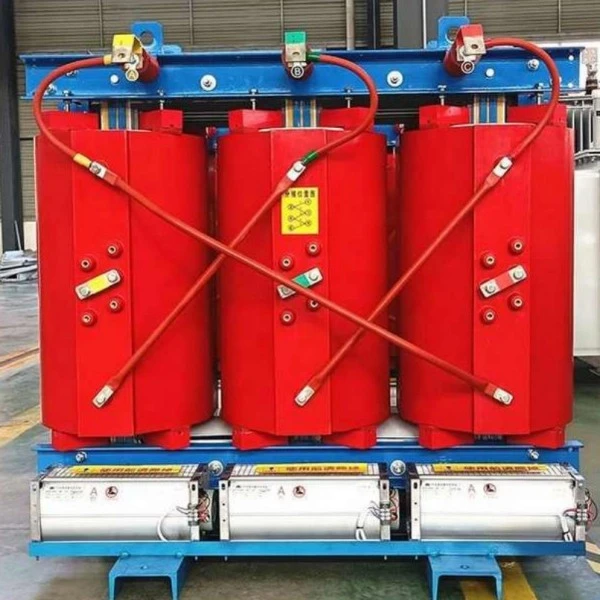

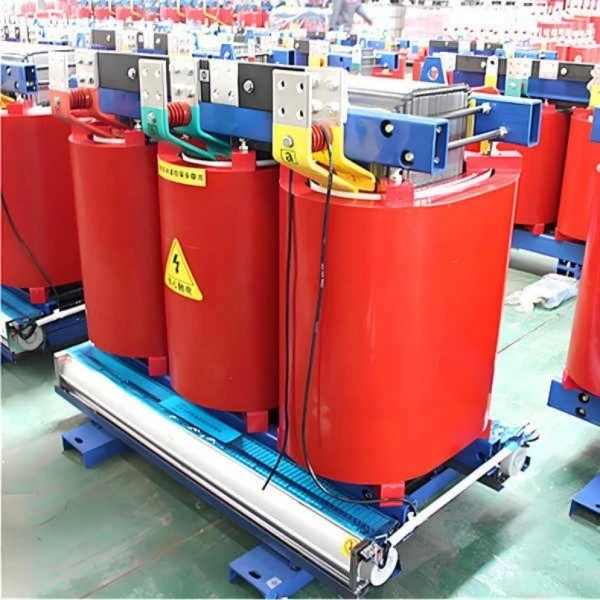

Transformador de tipo seco montado en almohadilla de bobinado de cobre

¿Qué es este equipo?

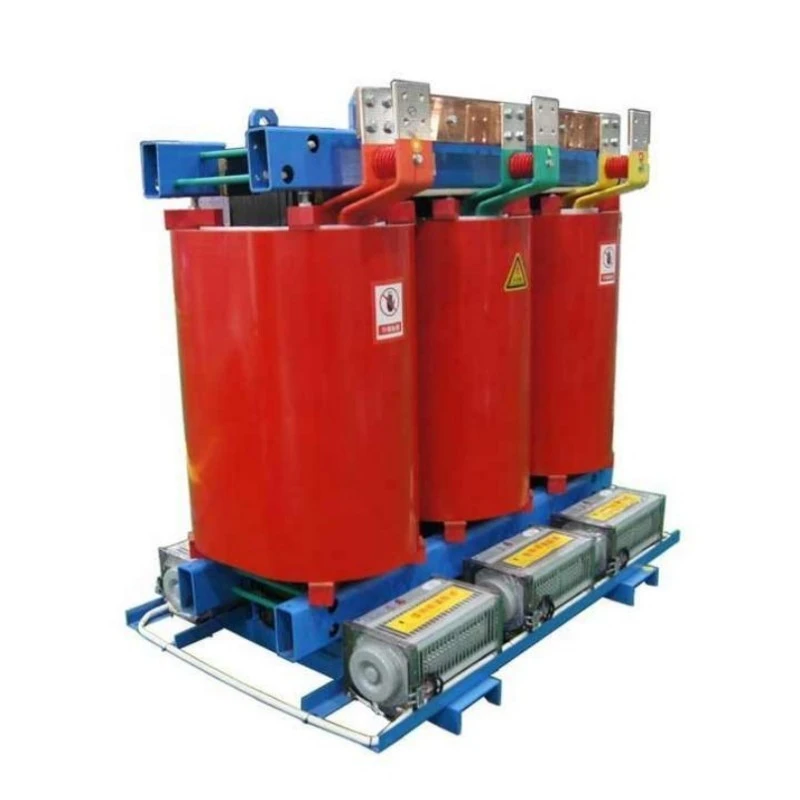

El transformador tipo seco montado en plataforma con devanado de cobre es un transformador seco trifásico de resina fundida diseñado específicamente para instalaciones exteriores montadas en plataforma. Reduce el voltaje medio (normalmente de 10 kV a 35 kV) a bajo voltaje (400 V/380 V) para una distribución segura a comunidades residenciales, centros comerciales, parques industriales y proyectos de energía renovable.

A diferencia de lo tradicionaltransformadores sumergidos en aceite, este producto no utiliza aceite aislante. En su lugar, emplea aislamiento sólido de resina epoxi combinado con refrigeración por aire natural o forzado. Los devanados están hechos completamente de cobre de alta conductividad, lo que garantiza menores pérdidas resistivas, mejor capacidad de sobrecarga y una vida útil más larga. El gabinete tipo pedestal permite la instalación directa a nivel del suelo sin la necesidad de un edificio de subestación separado, lo que ahorra significativamente costos y espacio de construcción civil.

Descripción del Producto

El transformador tipo seco montado en plataforma con devanado de cobre de Lugao está diseñado para brindar confiabilidad, eficiencia y seguridad en redes de distribución al aire libre. Con una clasificación de 50 kVA a 2500 kVA, con voltajes estándar de 10 kV/0,4 kV (personalizable a 6 kV, 20 kV o 35 kV), este transformador cumple con los estándares de eficiencia energética GB 20052-2020 Nivel 2, y algunos modelos se acercan al Nivel 1.

El rendimiento eléctrico clave incluye pérdidas sin carga hasta un 37% menores que los transformadores de tipo seco convencionales, pérdidas de carga reducidas hasta un 30%, descarga parcial ≤5pC y niveles de ruido ≤55dB a 1 metro. Los devanados de cobre garantizan una excelente conductividad térmica y resistencia mecánica, lo que mejora significativamente la capacidad de resistencia a cortocircuitos.

La unidad está alojada en un gabinete tipo pedestal con cerradura, resistente a la intemperie y con clasificación IP23 o superior, que protege contra la lluvia, el polvo y el vandalismo. Se incluye de serie un sistema inteligente de control de temperatura con sensores PT100, ventiladores de arranque automático, alarma de sobrecalentamiento y comunicación RS485.

Con una vida útil de diseño de 30 años y requisitos mínimos de mantenimiento, este transformador tipo seco montado en plataforma de bobinado de cobre es la opción ideal para empresas de servicios públicos, contratistas de EPC y administradores de instalaciones que buscan una solución de distribución segura, duradera y que ahorre energía.

Parámetro del producto (especificación)

Característica y aplicación del producto

Características clave

Devanados totalmente de cobre: ​​menores pérdidas resistivas, mayor capacidad de sobrecarga y mejor resistencia a cortocircuitos en comparación con el aluminio.

Ignífugo y a prueba de explosiones: fundición de resina epoxi, autoextinguible, sin riesgo de fuga de aceite.

Diseño tipo plataforma: instalación a nivel del suelo, no requiere construcción de subestación, ahorra entre un 40% y un 60% en costos de obra civil.

Pérdidas ultrabajas: cumple con el nivel 2 de eficiencia energética de GB y reduce significativamente las facturas anuales de electricidad.

Monitoreo inteligente: sensores PT100, arranque automático del ventilador, alarma/disparo por sobrecalentamiento, RS485 a BAS.

Bajo nivel de ruido: ≤55 dB, adecuado para zonas residenciales y comerciales.

Sin mantenimiento: sin pruebas de aceite, sin secado, sin piezas móviles.

Preguntas y respuestas: explicación de las características del producto

P1: ¿Por qué elegir un transformador tipo seco montado en plataforma de bobinado de cobre en lugar de un tipo sumergido en aceite para uso en exteriores?

R: Los transformadores sumergidos en aceite presentan riesgos de incendio y fugas, especialmente en áreas residenciales o ambientalmente sensibles. El transformador tipo seco montado en plataforma de devanado de cobre no utiliza aceite, por lo que no existe riesgo de propagación de incendios o contaminación del suelo. Además, los devanados de cobre proporcionan una mejor conductividad térmica y resistencia mecánica, lo que garantiza un funcionamiento fiable incluso bajo cargas máximas de verano. Muchos municipios ahora exigen transformadores de tipo seco para nuevas instalaciones al aire libre debido a códigos de incendio más estrictos.

P2: ¿Realmente vale la pena el costo adicional del devanado de cobre en comparación con el de aluminio?

R: Absolutamente. Si bien el costo inicial de un transformador tipo seco montado en plataforma con devanado de cobre es aproximadamente entre un 15% y un 20% más alto que el de una unidad con bobinado de aluminio, el costo total del ciclo de vida es significativamente menor. El cobre tiene una conductividad un 40% mayor, lo que significa menores pérdidas de carga y menores facturas de electricidad. El cobre también tiene una mayor resistencia a la tracción, por lo que el transformador resiste mejor las fuerzas de cortocircuito. Durante una vida útil de diseño de 30 años, el ahorro de energía por sí solo justifica fácilmente la inversión.

P3: ¿Puede este transformador soportar alta humedad y temporadas de lluvias, especialmente en las regiones del sur?

R: Sí. Nuestro transformador tipo seco montado en almohadilla de devanado de cobre utiliza un proceso de fundición al vacío en el que la resina epóxica encapsula completamente los devanados de cobre, formando una capa aislante sellada. El núcleo y las abrazaderas reciben un tratamiento anticorrosión. Con un gabinete IP23, el transformador opera normalmente con una humedad relativa del 100%. No es necesario secar antes de reiniciar después de un apagado prolongado.

P4: ¿Qué sucede si el transformador se sobrecarga durante los picos de verano?

R: Bajo enfriamiento natural (AN), funciona continuamente al 100% de carga. Con refrigeración por aire forzado (AF), la capacidad aumenta entre un 40% y un 50%. Los devanados de cobre pueden soportar una carga nominal del 150% durante 2 horas. Esta capacidad de sobrecarga garantiza la continuidad de la energía durante eventos críticos.

P5: ¿Cuánto dura la garantía y qué cubre?

R: La garantía estándar es de 12 meses desde el envío y cubre todos los defectos de fabricación. Un contrato de servicio pago puede extender la garantía a 36 o 60 meses. El soporte técnico es gratuito de por vida.

Detalles de producción

Material central y proceso de fabricación

El núcleo de cada transformador tipo seco montado en plataforma de devanado de cobre está construido con acero de silicio de grano orientado laminado en frío de alta permeabilidad, con juntas escalonadas para minimizar la corriente sin carga y las pérdidas parásitas. El núcleo se corta con precisión y se apila automáticamente para garantizar trayectorias magnéticas uniformes.

Estructura de bobinado: totalmente de cobre

Tanto los devanados de alto como de bajo voltaje utilizan conductores de cobre sin oxígeno. Los devanados de bajo voltaje adoptan una configuración de devanado de lámina con aislamiento uniforme entre capas, lo que mejora significativamente la capacidad de resistencia a cortocircuitos. La conductividad térmica superior del cobre también ayuda a disipar el calor de manera más efectiva, reduciendo las temperaturas de los puntos calientes.

Sistema de aislamiento – Fundición al vacío de resina epoxi

Los devanados se funden al vacío con resina epoxi de alta calidad, lo que elimina los huecos y garantiza una descarga parcial ≤5pC. Este sistema de aislamiento sólido es ignífugo, resistente a la humedad y químicamente estable. No se utiliza aceite aislante, lo que hace que el transformador sea seguro para instalaciones tipo pedestal en interiores y exteriores.

Diseño de gabinete y tipo pedestal

Eltransformadorestá alojado en una carcasa de acero resistente con cerradura y una capa de polvo resistente a la intemperie. La protección estándar es IP23 (resistente a la lluvia y al polvo), con IP34 o IP54 opcional para entornos hostiles. La base está diseñada para montaje directo sobre una plataforma de hormigón, con entrada de cables desde abajo. Las orejetas de elevación y los terminales de conexión a tierra son estándar.

Garantía de calidad y pruebas

Cada transformador tipo seco montado en plataforma de devanado de cobre se somete a pruebas de tipo integrales y pruebas de rutina antes de la entrega, que incluyen:

1. Pruebas de pérdida sin carga y pérdida de carga.

2. Prueba de impedancia de cortocircuito

3. Prueba de resistencia a sobretensión inducida

4. Medición de descarga parcial (≤5pC)

5. Prueba de impulso del rayo

6. Prueba de aumento de temperatura

7. Todos los indicadores clave de rendimiento superan los requisitos de GB e IEC.

Certificaciones

1. Sistema de Gestión de Calidad ISO 9001:2015

2. Certificado CE

3. Escriba informes de pruebas de laboratorios independientes
