Fabricante confiable de subestaciones tipo estadounidense

Cuando los planificadores urbanos enfrentan escasez de terreno y costos inmobiliarios disparados en comunidades residenciales, se preguntan: ¿qué configuración de subestación ofrece la huella más pequeña sin comprometer la confiabilidad de las redes de distribución al aire libre? Lugao Power Co., Ltd. responde a esto con nuestras soluciones de subestación tipo estadounidense, diseñadas con un diseño distintivo de tres compartimentos (secciones de transformador, alto voltaje y bajo voltaje) que cuentan con una unidad de transformador sumergida en aceite completamente sellada que ocupa aproximadamente entre un tercio y un quinto del volumen de los equivalentes de tipo europeo, lo que la convierte en la solución definitiva para la distribución urbana con espacio limitado.

Cómo elegir entre americano ySubestaciones tipo europeopara tu proyecto?

Al evaluar proveedores calificados de subestaciones transformadoras tipo caja, los equipos de adquisiciones de ingeniería preguntan con frecuencia: ¿Deberíamos especificar estándares de diseño estadounidenses o europeos para nuestra red de distribución? La respuesta depende del área del sitio disponible, las preferencias de red regional y el entorno de instalación.



Las subestaciones de tipo americano presentan un diseño distintivo de tres compartimentos (secciones de transformador, alto voltaje y bajo voltaje) y el compartimento del transformador generalmente utiliza una unidad sumergida en aceite completamente sellada. Este diseño enfatiza el tamaño compacto y ofrece aproximadamente entre un tercio y un quinto del volumen de unidades de tipo europeo de capacidad equivalente. El volumen reducido lo hace particularmente adecuado para instalaciones al aire libre en comunidades residenciales, redes de distribución urbana y patios con espacio limitado donde los costos del terreno son prohibitivos.

A diferencia del diseño europeo basado en habitaciones que prioriza el acceso a los servicios, la configuración de tipo americano está optimizada para la densidad. El diseño del tanque sellado elimina la necesidad de corredores de mantenimiento extensos, lo que permite la instalación en espacios confinados como arcenes de carreteras, pequeñas parcelas de servicios públicos o dentro de complejos residenciales. Esta eficiencia espacial se traduce directamente en importantes ahorros en los costos de adquisición de terrenos para los desarrolladores y las empresas de servicios públicos.

¿Cómo garantiza Lugao la integridad dieléctrica en un gabinete compacto?

Las subestaciones de tipo americano deben soportar descargas eléctricas, sobretensiones de conmutación y tensiones térmicas continuas inducidas por cargas en un volumen significativamente reducido.lugãoLas Subestaciones Tipo Americana están diseñadas con bases de alto dieléctrico validadas a través de rigurosas pruebas: resistencia a la frecuencia eléctrica de 42 kV durante un minuto y resistencia al impulso de rayo a 75 kV en el lado de alta tensión. Estos umbrales cumplen o superan los estándares estadounidenses (ANSI/IEEE) e internacionales, protegiendo los devanados internos del transformador y los componentes del tablero contra perturbaciones de la red.



El diseño compacto exige una gestión térmica superior. Nuestros aumentos de temperatura a plena carga (aproximadamente 45,1 K en devanados de alto voltaje y 52,9 K en devanados de bajo voltaje) permanecen constantemente dentro de los límites prescritos por IEEE. El diseño del gabinete incorpora vías de ventilación optimizadas y superficies de disipación de calor que canalizan activamente el calor lejos de los componentes críticos, evitando puntos calientes localizados que degradan el aislamiento del papel y aceleran el envejecimiento del aceite en el entorno del tanque sellado.

¿Qué protecciones estructurales y ambientales están integradas?

Expuesto a la intemperie, al polvo y a impactos accidentales, el gabinete compacto de la subestación sirve como la primera defensa contra la degradación ambiental. Las subestaciones tipo Lugao American alcanzan grados de protección IP44, brindando una resistencia efectiva contra el ingreso de partículas sólidas y salpicaduras de agua, lo que las hace ideales para instalaciones en patios abiertos expuestos a los elementos. Construida con acero resistente a la corrosión con tratamientos superficiales anticorrosivos, la carcasa resiste temperaturas ambiente extremas, alta humedad y atmósferas costeras corrosivas, lo que garantiza la integridad estructural durante décadas de servicio.



El compartimiento del transformador completamente sellado proporciona una capa adicional de protección ambiental. A diferencia de las unidades convencionales llenas de aceite que requieren tanques conservadores y respiradores de gel de sílice, las unidades tipo americano de Lugao cuentan con un diseño completamente sellado que evita la entrada de humedad y la oxidación del aceite, eliminando el mantenimiento asociado con el reemplazo del respiradero y la recarga de aceite.

¿Cómo valida Lugao la capacidad de resistencia a cortocircuitos en diseños compactos?

Las redes de distribución experimentan inevitablemente corrientes de falla. La capacidad de una subestación para sobrevivir a estos eventos sin deformación interna o daños en las barras colectoras no es negociable. Las subestaciones tipo Lugao American se prueban para determinar su resistencia a cortocircuitos (las clasificaciones de ejemplo incluyen 20 kA RMS en el lado de alto voltaje) con inspecciones posteriores a la prueba que confirman la integridad de las juntas de las barras colectoras y cero deformaciones estructurales. La estructura compacta y rígida del tanque en realidad mejora la resistencia mecánica al minimizar los tramos internos que podrían desviarse bajo fuerzas electromagnéticas, lo que garantiza a los ingenieros del proyecto que nuestras subestaciones mantienen la estabilidad del sistema en las condiciones de falla más exigentes.

¿Qué opciones de capacidad, voltaje y configuración puede suministrar Lugao?

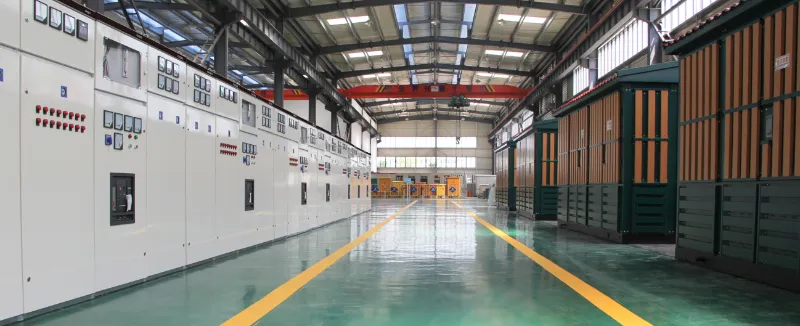

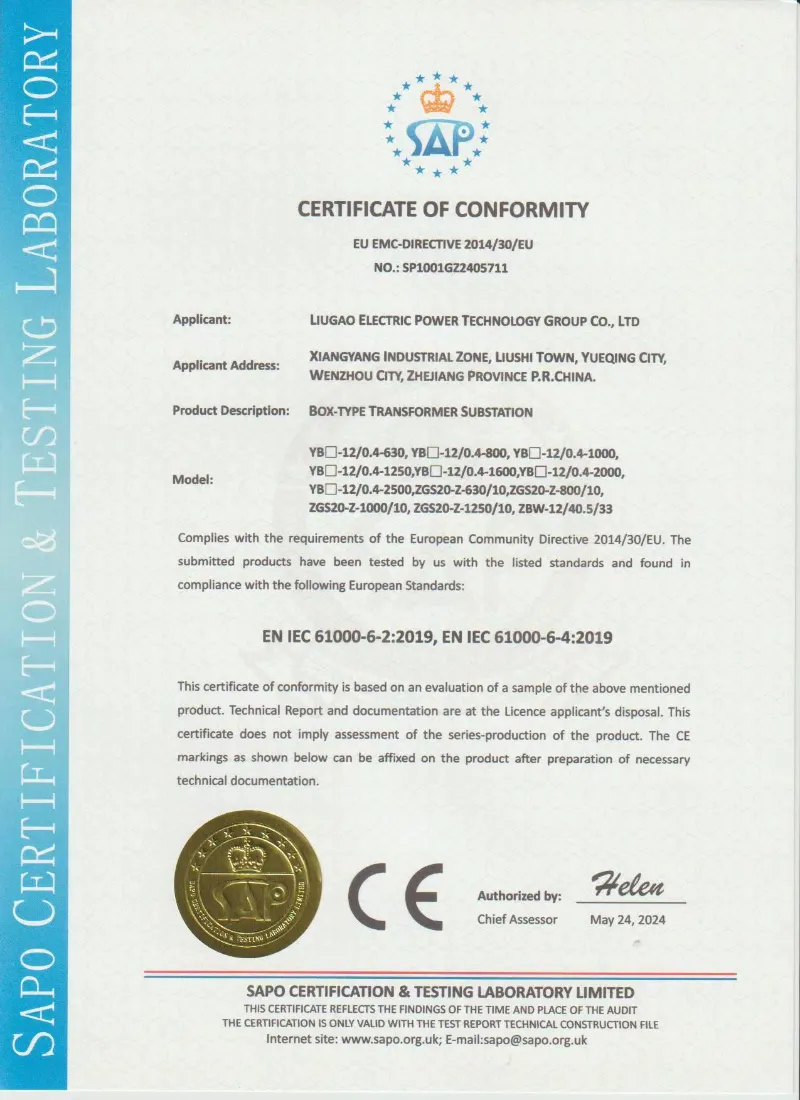

El taller de producción con certificación ISO9001 y SGS de Lugao, equipado con líneas de montaje profesionales y bancos de pruebas de máxima potencia, fabrica subestaciones de tipo americano en estricta conformidad con los estándares internacionales ANSI, IEEE, GB, CE y CCC, lo que admite una implementación directa plug-and-play sin costosas modificaciones en el sitio.

Clases de voltaje y rangos de capacidad

Subestación tipo americano 30kV / 35kV:Diseñado para subestaciones de distribución de servicios públicos, sistemas colectores de parques eólicos y zonas industriales pesadas que requieren transformación de media tensión con una robusta resistencia a cortocircuitos y bajos niveles de descarga parcial. Presenta un diseño compacto de tres compartimentos optimizado para instalación en exteriores.
Subestación de caja inteligente/compacta de 24 kV (20 kV):Equipado con módulos inteligentes en los lados HV y LV, lo que permite control remoto, detección, señalización y regulación para aplicaciones de automatización de redes estatales. Adecuado para edificios urbanos de gran altura, casas residenciales e infraestructura municipal.
Subestación de Distribución 11kV / 10kV:Ideal para complejos comerciales, comunidades residenciales y proyectos de electrificación rural. Presenta un diseño de tanque corrugado u opciones de transformador de tipo seco, lo que elimina los requisitos de mantenimiento del conservador y garantiza un funcionamiento confiable en ambientes exteriores hostiles.

Opciones de transformadores y conmutadores

lugão ofrece configuraciones internas flexibles para satisfacer los requisitos específicos del proyecto:

· Tipo de transformador: Completamente sellado sumergido en aceite(S9, S11, S13, SH15) o opciones de tipo seco (SCB10, SCB11, SCBH15), que se adaptan a las preferencias ambientales y de seguridad contra incendios. El diseño del tanque sellado elimina la necesidad de mantenimiento del respiradero y del conservador de aceite.

· Aparamenta de alta tensión:Gabinetes XGN15, HXGN17 o KYN28A con configuraciones de interruptor de carga o disyuntor de vacío, que admiten modos de red en anillo, terminal o fuente de alimentación dual.

· Distribución de Baja Tensión:Celdas GGD, GCS o MNS con funciones de compensación de entrada, salida y reactiva, soportando estructuras tipo panel o montadas en gabinete.

¿Cómo seleccionar la subestación tipo americana ideal para sitios urbanos con espacio limitado?

Para las subestaciones tradicionales con abundante espacio, las instalaciones convencionales tipo edificio siguen siendo factibles. Sin embargo, las comunidades residenciales urbanas, los distritos comerciales congestionados y las instalaciones en las carreteras exigen soluciones optimizadas en el espacio. Las subestaciones de tipo americano, con su volumen compacto (entre un tercio y un quinto de sus equivalentes de tipo europeo), son particularmente adecuadas para estas aplicaciones donde los costos del terreno son prohibitivos. Lugao ofrece optimización personalizada del espacio, reduciendo los requisitos generales de área terrestre mediante el uso de aparamenta de alta densidad y diseños de transformadores integrados. La huella reducida permite la instalación en pequeñas parcelas de servicios públicos, dentro de complejos residenciales o junto a carreteras sin alterar la infraestructura existente.
