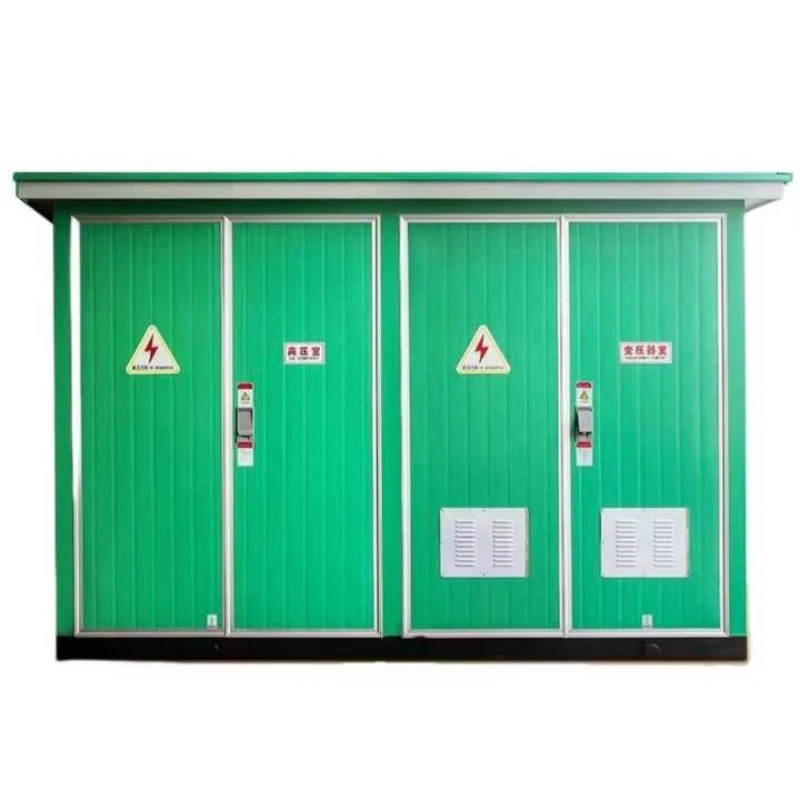

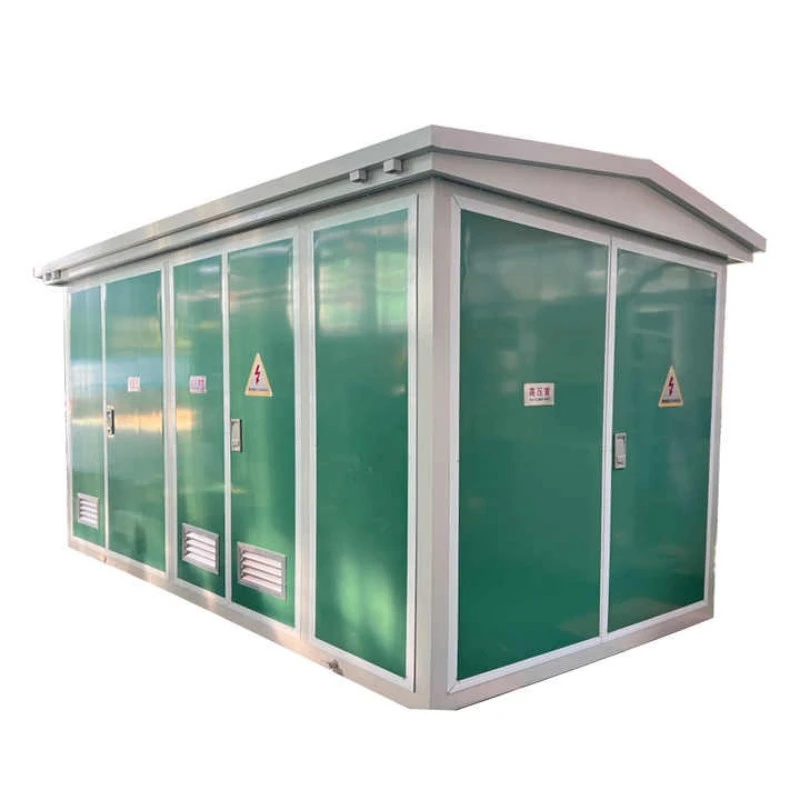

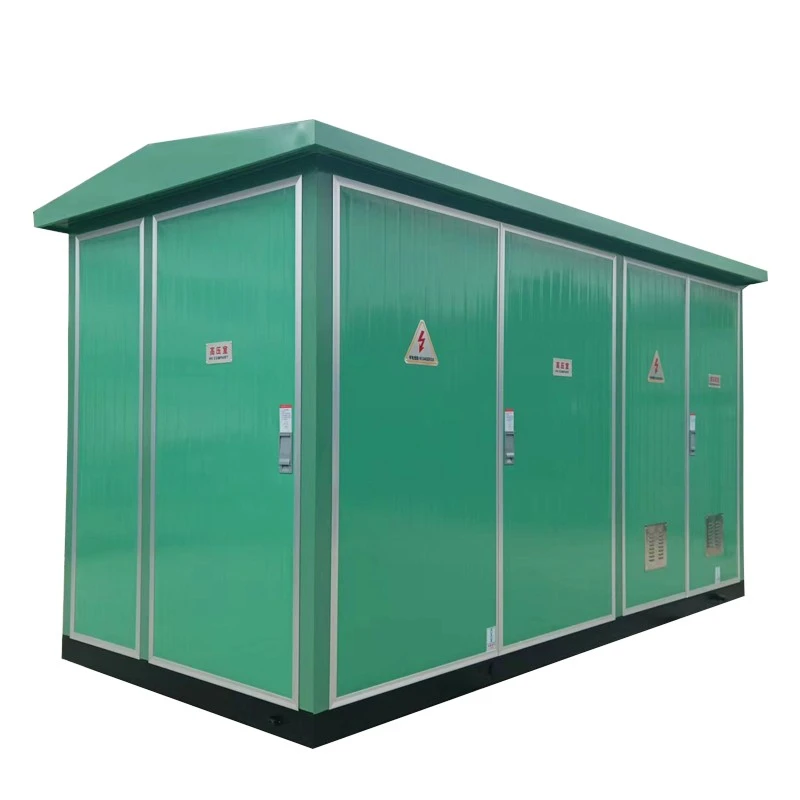

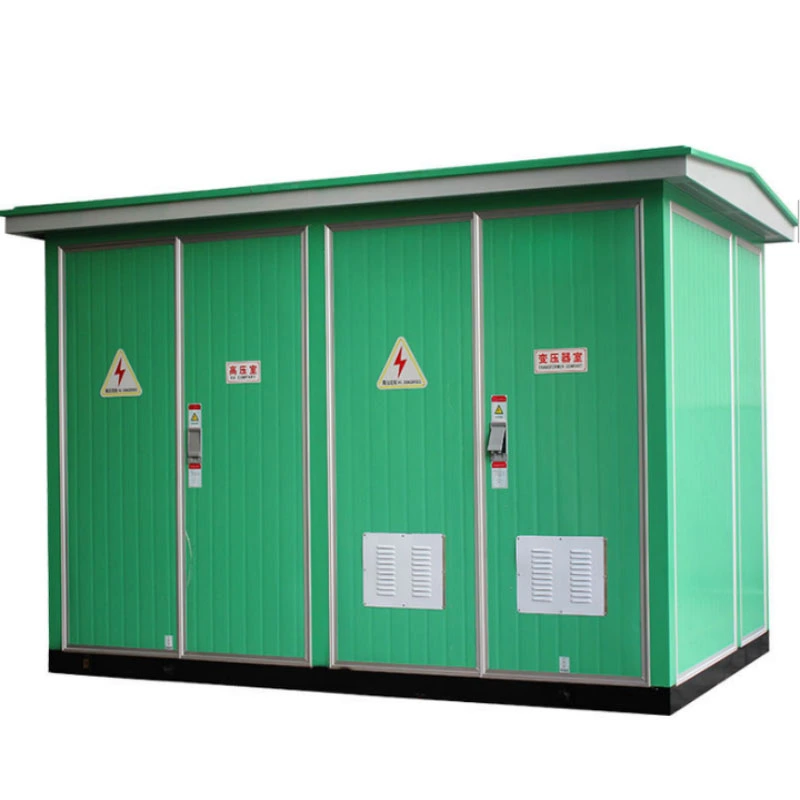

Subestación tipo caja exterior prefabricada inteligente

¿Qué es este equipo?

La subestación tipo caja inteligente prefabricada para exteriores YB-24 es una unidad de distribución de energía compacta y ensamblada en fábrica que integraaparamenta de alta tensión, un transformador de potencia y un equipo de distribución de bajo voltaje en un solo gabinete resistente a la intemperie. Pertenece a la familia de las subestaciones prefabricadas, también conocidas como “subestaciones compactas” o “subestaciones paquetizadas”.

Desglose del código del modelo:

YB — Subestación tipo caja prefabricada

24 — Código de serie de diseño, que representa control inteligente y configuración modular

¿Qué hace?

La función principal de este equipo es recibir energía eléctrica de alto voltaje (normalmente 10 kV o 35 kV), reducirla a bajo voltaje (400 V/380 V) a través de un transformador integrado y distribuirla de forma segura a cargas de usuarios finales, como comunidades residenciales, plazas comerciales, fábricas o estaciones de carga de vehículos eléctricos.

A diferencia de las subestaciones tradicionales de construcción civil, la YB-24 no requiere el montaje in situ de componentes individuales. Está completamente precableado, probado previamente y se envía como una sola unidad. Utiliza un transformador lleno de aceite biodegradable o de tipo seco sin aceite (opcional) y se basa en refrigeración por aire natural o forzado. El sistema de control inteligente permite la adquisición remota de datos, alarma de falla y conmutación automática, lo que lo hace ideal para aplicaciones de redes inteligentes.

Ventajas del producto

La Subestación Tipo Caja Exterior Prefabricada Inteligente YB-24 ofrece claras ventajas sobre las subestaciones tradicionales:

1. Ahorro de espacio e instalación rápida

Ocupa sólo el 40% de la huella de una subestación civil convencional

Se puede instalar sobre una plataforma de concreto simple en 2 o 3 días.

No se necesitan salas de equipos ni conductos de ventilación separados

2. Alta Inteligencia

Equipado de serie con RTU (Unidad terminal remota)

Admite comunicación 4G/5G o fibra

Monitoreo en tiempo real de voltaje, corriente, factor de potencia, temperatura y estado de la puerta.

Disparo/cierre remoto y ajuste de parámetros

3. Seguridad y protección del medio ambiente

Diseño sin aceite opcional (transformador tipo seco)

Compartimento de alto voltaje resistente a arcos

El grado de protección IP54 evita la entrada de polvo y agua.

Entrada de cables desde abajo, eliminando partes vivas expuestas.

4. Ciclo de vida rentable

Inversión inicial entre un 30% y un 40% menor que las subestaciones civiles

Reducción del 60% en costes de ingeniería civil

Menor costo de mantenimiento debido al reemplazo de componentes modulares

5. Adaptabilidad a entornos hostiles

Rango de temperatura de funcionamiento: -25°C a +55°C

Revestimiento anticorrosión para zonas costeras o industriales.

Sistema de calefacción interna opcional para regiones frías.

Característica del producto

Aplicación del producto

La subestación tipo caja inteligente prefabricada para exteriores YB-24 es adecuada para una amplia gama de escenarios donde se requiere una implementación rápida, un tamaño reducido y una operación inteligente.

Detalles de producción

1. Fabricación de gabinetes

Punzonado, doblado y soldadura CNC para alta precisión

Recubrimiento en polvo de doble capa (imprimación rica en zinc + capa superior de poliéster) ≥80μm

Prueba de niebla salina ≥500 horas

Techo con pendiente de 5° para evitar que el agua se estanque

2. Diseño interno

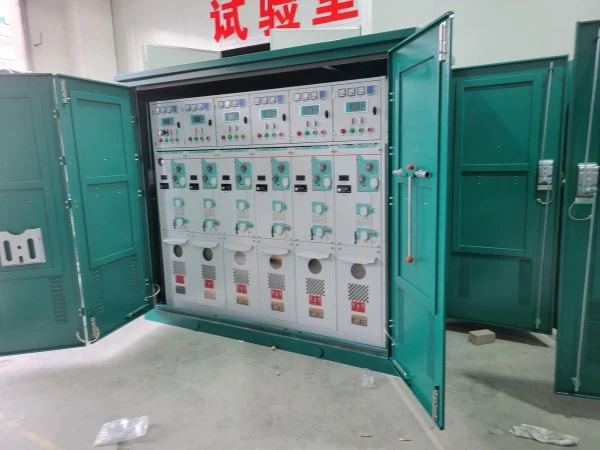

Compartimento HV: unidad principal de anillo SF6 o interruptor de carga, pararrayos, fusible de alto voltaje

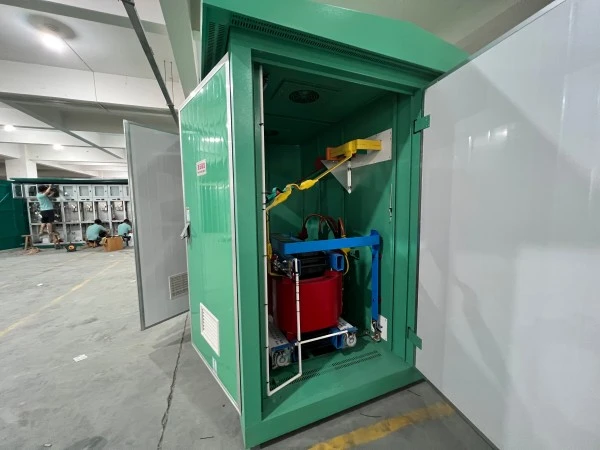

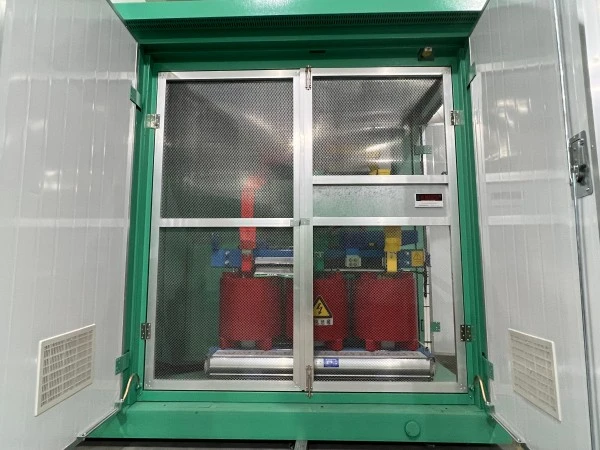

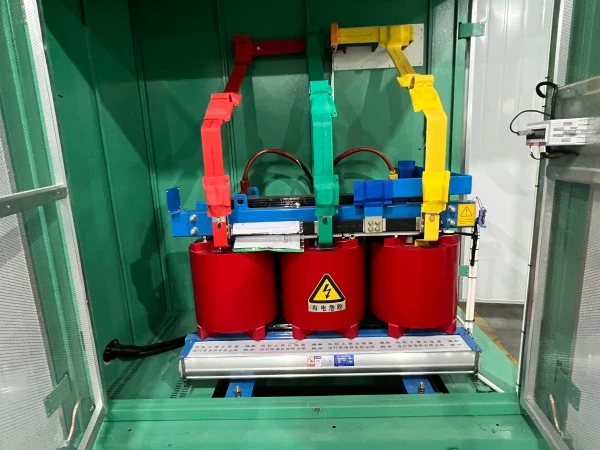

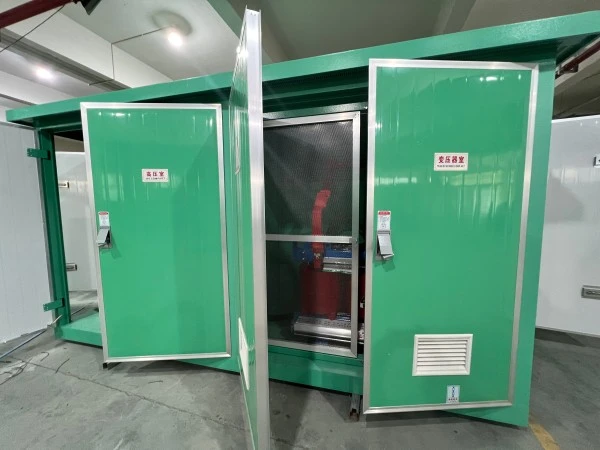

Compartimiento del transformador: Transformador montado sobre ruedas, panel frontal extraíble para fácil mantenimiento

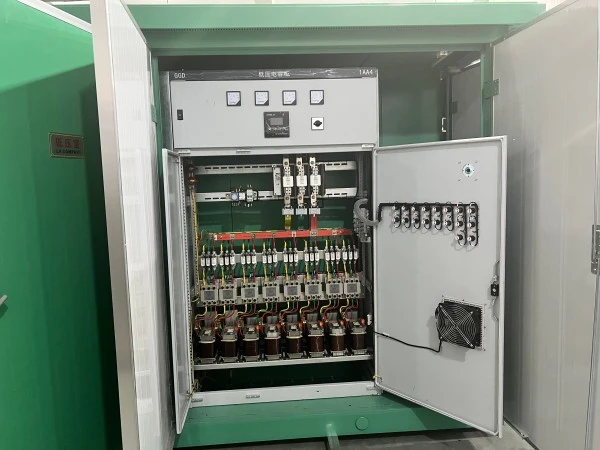

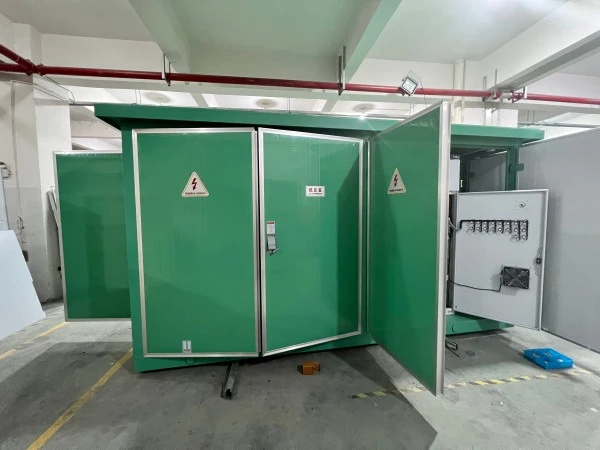

Compartimento BT: disyuntor principal, disyuntores derivados, banco de condensadores automático, terminal de monitoreo inteligente

Todos los compartimentos separados por mamparas metálicas ignífugas (Clase A)

3. Detalles del sistema inteligente

Monitoreo de temperatura: sensores PT100 en los devanados del transformador y en el interior del gabinete

Estado de la puerta: Interruptor de contacto magnético con alarma a nube

Medición de energía: Medidor bidireccional Clase 1 o 0.5S

Control remoto: Soporta IEC 60870-5-101/104, DNP3.0

Control local: HMI protegida por contraseña con registro de eventos

4. Entrada de cables y conexión a tierra

Entrada de cables inferior con ojales de goma (se mantiene la clasificación IP54)

Barra colectora de conexión a tierra de cobre dedicada (40 × 4 mm) en todos los compartimentos

Resistencia de puesta a tierra ≤4Ω

5. Pruebas de calidad antes de la entrega

Prueba de resistencia a la tensión de frecuencia industrial (35 kV para el lado HV, 2,5 kV para el lado LV)

Prueba de relación de vueltas del transformador y pérdida sin carga.

Prueba de comunicación del sistema inteligente (ping continuo de 30 min)

Prueba de lluvia (simulada 10 mm/min durante 1 hora)

Embalaje y servicio posventa

Embalaje

Unidad entera envuelta en film estirable + esquinas de cartón corrugado

Base de palet de madera con ranuras para montacargas

Bolsas desecantes dentro del gabinete para evitar la humedad durante el envío

Todas las aberturas externas selladas con cinta impermeable.

Compromiso de servicio posventa

Período de garantía: 12 meses desde la fecha de envío (ampliable a 24 o 36 meses con contrato de servicio pago)

Preguntas frecuentes (FAQ)

P1: ¿La subestación tipo caja inteligente prefabricada para exteriores YB-24 es adecuada para zonas costeras con alta salinidad?

R: Sí. La carcasa estándar utiliza un recubrimiento en polvo anticorrosión con un espesor ≥80 μm y pasa una prueba de niebla salina de 500 horas. Para entornos altamente corrosivos (por ejemplo, puertos, plantas químicas), ofrecemos gabinetes de acero inoxidable 304/316 y revestimiento adicional en las barras colectoras internas.

P2: ¿Se puede reemplazar el transformador sin reemplazar toda la subestación?

R: Sí. El compartimento del transformador está diseñado con paneles laterales extraíbles y rieles con ruedas. El transformador se puede extraer desde el frente o desde el costado y se puede insertar una unidad de reemplazo sin alterar los compartimentos HV o LV. Esta modularidad es una característica clave del diseño del YB-24.

P3: ¿El sistema inteligente admite la conexión a un sistema SCADA de terceros?

R: Sí. El controlador estándar admite Modbus RTU a través de RS485 y Modbus TCP a través de Ethernet. También se puede configurar para protocolos IEC 60870-5-101/104 o DNP3.0. Proporcionamos un mapa de registro completo para la integración del sistema.

P4: ¿Se permite colocar el YB-24 cerca de edificios residenciales con respecto a los límites de ruido?

R: Sí. Con un transformador de tipo seco, el nivel de ruido es ≤55 dB a 1 metro, lo que cumple con los límites residenciales. Para los transformadores sumergidos en aceite, agregamos almohadillas amortiguadoras de vibraciones y un recinto acústico dentro del compartimiento del transformador, lo que reduce el ruido a ≤48 dB.

P5: ¿Cuál es el tiempo de entrega estándar?

R: Para configuraciones estándar (800 kVA o menos, IP54, gabinete de acero, con unidad principal de anillo), la entrega es de 15 a 20 días hábiles después de la confirmación del pedido. Los proyectos personalizados (acero inoxidable, color especial, altura adicional para entrada de línea aérea) requieren de 25 a 30 días hábiles.

P6: ¿Qué tipos de transformadores están disponibles para el YB-24?

R: El YB-24 se puede configurar contransformadores sumergidos en aceitecomo S13/S20 o transformadores de tipo seco moldeados con resina epoxi como SCB13/SCB14, según los requisitos del proyecto, el entorno de instalación, los requisitos de seguridad contra incendios y los estándares locales.
