¿Por qué el transformador sumergido en aceite es el caballo de batalla de las redes eléctricas a gran escala?

En el corazón de cada ciudad moderna, complejo industrial y red eléctrica regional, existe una presencia silenciosa y vibrante que hace posible la vida moderna. es eltransformador sumergido en aceite—un dispositivo tan fundamental para el funcionamiento de la red eléctrica que su ubicuidad lo ha vuelto casi invisible para el público. Sin embargo, sin estos caballos de batalla, la transmisión de electricidad desde la central eléctrica hasta el hogar sería una hazaña imposible. El transformador sumergido en aceite realiza una función simple pero esencial: aumenta el voltaje para una transmisión eficiente a larga distancia y lo reduce para un consumo seguro. Pero la simplicidad de su función contradice la extraordinaria ingeniería necesaria para hacerlo confiable, eficiente y duradero durante décadas.

Las redes eléctricas a gran escala dependen de transformadores sumergidos en aceite por un conjunto convincente de razones: ofrecen confiabilidad superior, gestión térmica efectiva, excelente rigidez dieléctrica y un historial comprobado de longevidad. A diferencia de los transformadores de tipo seco, que tienen voltaje y capacidad limitados, los transformadores sumergidos en aceite pueden manejar los enormes niveles de potencia requeridos por la red. Su aceite tiene un doble propósito: es a la vez un aislante eléctrico y un refrigerante, lo que garantiza que el transformador pueda funcionar a plena capacidad sin sobrecalentarse. Este artículo examinará los factores técnicos y económicos que hacen del transformador sumergido en aceite el caballo de batalla indiscutible de las redes eléctricas a gran escala, analizando su diseño, sistemas de enfriamiento, confiabilidad y economía del ciclo de vida.

Tabla de contenido

• 1. ¿Qué es un transformador sumergido en aceite y cómo funciona?
• 2. ¿Por qué el enfriamiento de aceite es superior para aplicaciones de alta potencia?
• 3. ¿Qué hace que los transformadores sumergidos en aceite sean excepcionalmente confiables?
• 4. ¿Cómo ofrece el transformador sumergido en aceite entre 30 y 40 años de vida útil?
• 5. ¿Cuáles son las ventajas económicas de los transformadores sumergidos en aceite?
• 6. Preguntas frecuentes (FAQ)
• 7. Conclusión

1. ¿Qué es un transformador sumergido en aceite y cómo funciona?

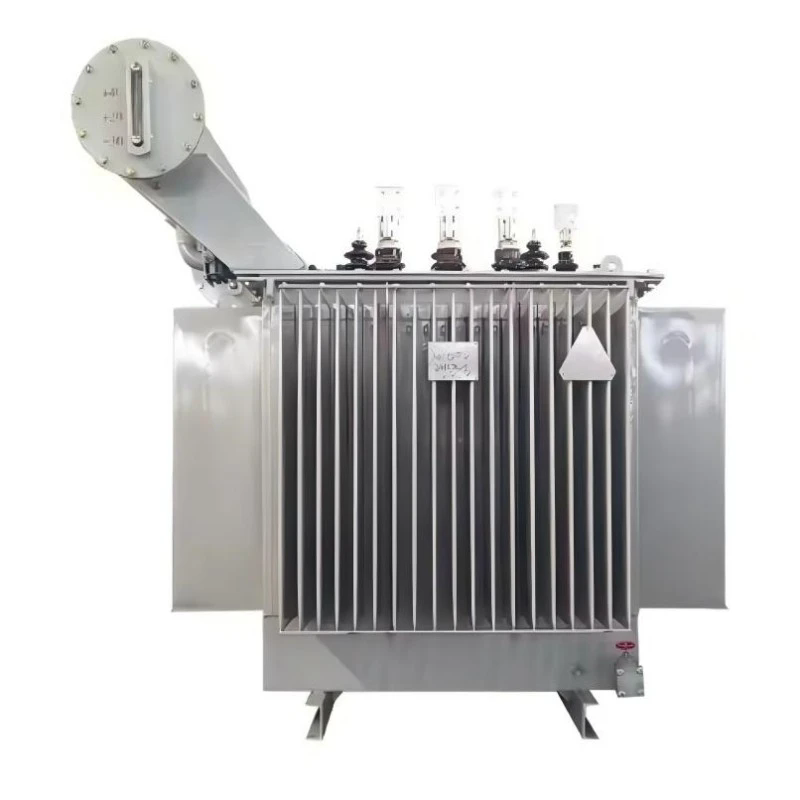

Un transformador sumergido en aceite es un tipo de transformador en el que el núcleo y los devanados están sumergidos en un tanque lleno de aceite de transformador. El aceite es un aceite mineral especialmente formulado que es a la vez un aislante eléctrico y un medio refrigerante. El transformador funciona según el principio de inducción electromagnética: una corriente alterna en el devanado primario crea un flujo magnético cambiante en el núcleo, que induce un voltaje en el devanado secundario. La relación de voltaje está determinada por la relación de vueltas entre los devanados primario y secundario. En una red eléctrica típica, un transformador elevador aumenta el voltaje desde el nivel del generador (generalmente 11-22 kV) hasta los niveles de transmisión (115 kV a 765 kV), y un transformador reductor reduce el voltaje desde los niveles de transmisión a los niveles de distribución (4 kV a 35 kV).

La función del aceite en el transformador es doble. En primer lugar, proporciona aislamiento eléctrico entre los devanados y el tanque, evitando averías eléctricas. La alta rigidez dieléctrica del aceite permite que el transformador sea más compacto de lo que sería si estuviera aislado por aire. En segundo lugar, el aceite actúa como refrigerante. A medida que funciona el transformador, se genera calor en el núcleo y los devanados debido a las pérdidas I²R (pérdidas de cobre) y las pérdidas por histéresis y corrientes parásitas (pérdidas de hierro). El aceite absorbe este calor y circula, transfiriéndolo a las paredes del tanque donde se disipa al aire circundante. Este efecto de enfriamiento es esencial para que el transformador funcione a su máxima capacidad nominal sin sobrecalentarse.

El transformador sumergido en aceite es la tecnología dominante para aplicaciones de alto voltaje y alta potencia. EnLugao Power Co., Ltd., fabricamos transformadores sumergidos en aceite que cumplen con los estándares internacionales más estrictos. Los componentes típicos de un transformador sumergido en aceite incluyen: el núcleo (generalmente hecho de acero al silicio de grano orientado), los devanados (generalmente de cobre o aluminio), el tanque de aceite, los casquillos (para conectar los devanados al circuito externo), el conservador (un tanque de expansión para permitir la expansión del aceite), el respiradero (para permitir que el aire entre y salga del conservador) y el sistema de enfriamiento (radiadores o ventiladores). El diseño y la construcción de estos componentes son fundamentales para el rendimiento y la longevidad del transformador. Nuestra fábrica ha refinado estos elementos de diseño durante décadas, asegurando que nuestro transformador sumergido en aceite ofrezca un rendimiento confiable en las aplicaciones de red más exigentes.

2. ¿Por qué el enfriamiento de aceite es superior para aplicaciones de alta potencia?

El sistema de refrigeración de un transformador es fundamental para su funcionamiento. A medida que el transformador convierte la energía eléctrica, una parte se pierde en forma de calor. Este calor debe eliminarse para evitar que la temperatura del transformador exceda sus límites de diseño. En un transformador sumergido en aceite, el aceite sirve como medio de enfriamiento principal. La conductividad térmica superior y la capacidad calorífica específica del aceite le permiten absorber y transferir calor de manera eficiente desde el núcleo y los devanados. El proceso de enfriamiento es impulsado por convección natural: a medida que el aceite se calienta, se vuelve menos denso y asciende, mientras que el aceite más frío desciende para ocupar su lugar. Esto crea una circulación natural que distribuye el calor por todo el transformador.

Existen varios tipos de sistemas de refrigeración utilizados para transformadores sumergidos en aceite:

• ONAN (Aceite Natural, Aire Natural):Este es el tipo de enfriamiento más simple, que se basa en la convección natural del aceite y la convección natural del aire sobre la superficie del tanque. El calor se transfiere del aceite a las paredes del tanque y luego al aire circundante. La refrigeración ONAN es adecuada para transformadores más pequeños.
• ONAF (Petróleo Natural, Aire Forzado):Este sistema utiliza ventiladores para forzar el aire sobre la superficie del tanque y los radiadores, aumentando la tasa de transferencia de calor. El enfriamiento ONAF se utiliza para transformadores más grandes y puede aumentar la capacidad del transformador hasta en un 33%.
• OFAF (forzado por petróleo, forzado por aire):Este sistema utiliza bombas de aceite para hacer circular el aceite a través de los radiadores y ventiladores para forzar el aire sobre los radiadores. El enfriamiento OFAF se utiliza para los transformadores más grandes, proporcionando la máxima capacidad de enfriamiento.
• ODAF (dirigida por petróleo, forzada por aire):Este es el sistema de enfriamiento más avanzado, donde el aceite se dirige a través de los devanados mediante bombas para proporcionar el enfriamiento más efectivo. La refrigeración ODAF se utiliza para los transformadores más grandes y con mayor carga.

La elección del sistema de refrigeración depende de la clasificación del transformador, la temperatura ambiente y el perfil de carga. La efectividad del sistema de enfriamiento es un factor crítico para determinar la capacidad del transformador y su capacidad para manejar sobrecargas. Un transformador con un sistema de enfriamiento de alta eficiencia puede funcionar con un factor de carga más alto sin exceder sus límites de temperatura. En Lugao Power Co., Ltd., diseñamos nuestro transformador sumergido en aceite con sistemas de enfriamiento optimizados para la aplicación específica, asegurando que el transformador pueda entregar su capacidad nominal total en las condiciones más exigentes.

La siguiente tabla resume las características clave de los diferentes sistemas de refrigeración:

La capacidad del aceite para eliminar eficientemente el calor del núcleo y los devanados del transformador es una de las razones clave por las que el transformador sumergido en aceite es la opción preferida para aplicaciones a escala de servicios públicos. El aceite también actúa como medio amortiguador, absorbiendo las vibraciones mecánicas y reduciendo el ruido.

3. ¿Qué hace que los transformadores sumergidos en aceite sean excepcionalmente confiables?

La fiabilidad del transformador sumergido en aceite es la piedra angular de su dominio en la red eléctrica. La falla de un transformador es un evento catastrófico que provoca cortes de energía, reparaciones costosas y posibles riesgos de seguridad. El diseño y la construcción del transformador sumergido en aceite están destinados específicamente a maximizar la confiabilidad. El aceite proporciona un ambiente limpio e inerte para los devanados, protegiéndolos de la humedad, el polvo y otros contaminantes. El aceite también actúa como un sistema de alerta temprana: el análisis de gases disueltos (DGA) del aceite puede detectar fallas incipientes, lo que permite un mantenimiento proactivo antes de que ocurra una falla.

Varias características de diseño clave contribuyen a la confiabilidad del transformador sumergido en aceite:

• Aislamiento robusto:El aceite proporciona una alta rigidez dieléctrica, evitando rupturas eléctricas entre los devanados. El aislamiento de papel de los devanados también está impregnado de aceite, lo que mejora su rigidez dieléctrica. La combinación de aislamiento de papel y aceite se conoce como sistema de aislamiento "papel-aceite" y es el sistema de aislamiento más confiable para transformadores de alto voltaje.
• Construcción sellada:El tanque del transformador está sellado para evitar el ingreso de humedad y oxígeno, que pueden degradar el aislamiento de aceite y papel. El conservador (un tanque de expansión) está conectado al tanque principal y está parcialmente lleno de aceite, lo que proporciona un ambiente sellado. El respiradero permite que el aire entre y salga del conservador, pero contiene un desecante para eliminar la humedad del aire.
• Capacidad de sobrecarga:Los transformadores sumergidos en aceite tienen una importante capacidad de sobrecarga. El aceite actúa como un amortiguador térmico, absorbiendo calor durante períodos de alta carga y liberándolo cuando la carga disminuye. Esto permite que el transformador maneje sobrecargas a corto plazo sin exceder sus límites de temperatura. La capacidad de sobrecarga es particularmente importante en una red donde las cargas pueden variar de manera impredecible.
• Monitoreo de condición:Se pueden tomar muestras y analizar el aceite para evaluar el estado del transformador. El análisis de gases disueltos (DGA) es la técnica de monitoreo de condición más importante. Los gases disueltos en el aceite proporcionan una indicación del tipo y gravedad de cualquier falla. Al monitorear periódicamente el aceite, se pueden identificar problemas potenciales de manera temprana, lo que permite tomar medidas correctivas antes de que ocurra una falla.

La confiabilidad del transformador sumergido en aceite ha sido probada durante décadas de servicio. Muchos transformadores sumergidos en aceite han estado en funcionamiento durante más de 40 años, con sólo mantenimiento de rutina. La construcción robusta del transformador, junto con su capacidad de mantenimiento en el campo, lo convierte en un activo confiable para cualquier empresa de servicios públicos. En Lugao, diseñamos nuestro transformador sumergido en aceite para lograr los más altos niveles de confiabilidad. Nuestros transformadores están fabricados con materiales de alta calidad y están sujetos a pruebas rigurosas, incluidas pruebas dieléctricas, pruebas de cortocircuito y pruebas térmicas, para garantizar que funcionarán de manera confiable en todas las condiciones operativas.

La siguiente tabla muestra la vida útil típica de varios componentes del transformador y los factores que afectan su longevidad.

La confiabilidad del transformador sumergido en aceite es un resultado directo de su diseño robusto, las propiedades protectoras del aceite y la capacidad de monitorear su condición. Estos factores se combinan para hacer del transformador sumergido en aceite la tecnología más confiable para redes eléctricas a escala de servicios públicos.

4. ¿Cómo ofrece el transformador sumergido en aceite entre 30 y 40 años de vida útil?

La larga vida útil del transformador sumergido en aceite es testimonio de su diseño robusto y la durabilidad inherente de sus componentes. Un transformador sumergido en aceite bien diseñado y mantenido adecuadamente puede funcionar de manera confiable durante 30 a 40 años y, en algunos casos, incluso más. La clave de esta longevidad reside en la protección que proporciona el aceite y la capacidad de mantener el estado del transformador durante su vida útil. La doble función del aceite como aislante y refrigerante, combinada con la construcción sellada, crea un entorno que protege el núcleo y los devanados de los efectos degradantes de la humedad, el oxígeno y la contaminación.

La vida útil de un transformador sumergido en aceite generalmente está determinada por la condición de su sistema de aislamiento, que consiste en el aislamiento de papel y el aceite. El aislamiento de papel se degrada con el tiempo debido a tensiones térmicas, mecánicas y químicas. La tasa de degradación se rige por la ecuación de Arrhenius: la vida útil del aislamiento se reduce a la mitad por cada aumento de 8 a 10 °C en la temperatura de funcionamiento. Por tanto, controlar la temperatura del transformador es fundamental para maximizar su vida útil. El sistema de enfriamiento de aceite es fundamental para controlar la temperatura. El aceite disipa el calor generado por el núcleo y los devanados, manteniendo la temperatura del aislamiento dentro de límites aceptables.

Otro factor que afecta la vida útil de un transformador sumergido en aceite es la condición del aceite mismo. El aceite puede contaminarse con humedad y oxígeno con el tiempo. La humedad reduce la rigidez dieléctrica del aceite y acelera el envejecimiento del aislamiento de papel. El oxígeno hace que el aceite se oxide, formando ácidos y lodos que pueden degradar aún más el aislamiento. Las pruebas periódicas del aceite son esenciales para controlar su estado. La filtración y el procesamiento del aceite pueden eliminar la humedad y los contaminantes, restaurando las propiedades del aceite y extendiendo la vida útil del transformador. En muchos casos, el aceite se puede reemplazar por completo, restaurando el transformador a una condición casi nueva.

Además del aceite y el aislamiento, los demás componentes del transformador también se pueden mantener o reemplazar para extender su vida útil. Por ejemplo, los casquillos, el sistema de refrigeración y el cambiador de tomas pueden sustituirse o reacondicionarse. Esta modularidad permite que la vida útil del transformador se extienda significativamente más allá de la vida útil de sus componentes individuales. En Lugao, diseñamos nuestro transformador sumergido en aceite teniendo en cuenta la mantenibilidad. Nuestros transformadores cuentan con fácil acceso a componentes críticos e interfaces estándar para piezas de repuesto. Esto garantiza que nuestros clientes puedan mantener sus transformadores en servicio durante décadas.

5. ¿Cuáles son las ventajas económicas de los transformadores sumergidos en aceite?

Si bien el costo inicial de un transformador sumergido en aceite es mayor que el de un transformador de tipo seco, el transformador sumergido en aceite ofrece importantes ventajas económicas a lo largo de su vida útil. Las principales ventajas económicas son: menores pérdidas operativas, mayor capacidad de sobrecarga, mayor vida útil y menores costos de mantenimiento. Estos factores contribuyen a un costo total de propiedad (TCO) más bajo para el transformador sumergido en aceite durante su vida útil de 30 a 40 años.

Las pérdidas operativas de un transformador son la suma de las pérdidas sin carga (pérdidas en el núcleo) y las pérdidas con carga (pérdidas en el cobre). Las pérdidas sin carga son constantes y dependen del material y del diseño del núcleo. Las pérdidas de carga varían con el cuadrado de la corriente de carga. El costo de estas pérdidas durante la vida útil del transformador puede ser sustancial, especialmente en áreas con altos precios de la electricidad. Los transformadores sumergidos en aceite suelen tener menores pérdidas en el núcleo que los transformadores de tipo seco debido a la eficiencia de enfriamiento superior, lo que permite un diseño del núcleo más compacto y eficiente.

La mayor capacidad de sobrecarga de un transformador sumergido en aceite es otra ventaja económica importante. En una red, la carga rara vez es constante. Hay periodos de máxima demanda y periodos de baja demanda. Un transformador sumergido en aceite puede soportar sobrecargas a corto plazo, lo que permite a la empresa de servicios públicos diferir la inversión en nueva capacidad. La capacidad de sobrecarga también permite que el transformador funcione con un factor de carga promedio más alto, lo que reduce la necesidad de transformadores adicionales.

La larga vida útil de un transformador sumergido en aceite es una importante ventaja económica. El costo de reemplazar un transformador es sustancial, incluido el costo del nuevo transformador, el costo de instalación y el costo del tiempo de inactividad. Al extender la vida útil, la empresa de servicios públicos puede diferir estos costos.

La siguiente tabla proporciona un resumen de las ventajas económicas del transformador sumergido en aceite en comparación con un transformador de tipo seco:

El transformador sumergido en aceite ofrece el mejor valor económico para redes eléctricas a escala de servicios públicos. Las menores pérdidas operativas, la mayor capacidad de sobrecarga y la vida útil más larga compensan con creces el mayor costo inicial. En Lugao, estamos comprometidos a brindarles a nuestros clientes transformadores sumergidos en aceite que brinden el mejor valor económico, combinando alto rendimiento con confiabilidad a largo plazo.

6. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es la vida útil típica de un transformador sumergido en aceite?

Respuesta: Un transformador sumergido en aceite bien diseñado y mantenido adecuadamente puede tener una vida útil de 30 a 40 años y, en algunos casos, incluso más. La vida útil está determinada principalmente por el estado del papel aislante y del aceite aislante. El mantenimiento regular, incluidas las pruebas y la filtración del aceite, puede extender significativamente la vida útil del transformador. En Lugao Power Co., Ltd., diseñamos nuestro transformador sumergido en aceite para brindar confiabilidad a largo plazo, con una construcción robusta y materiales de alta calidad.

Pregunta 2: ¿Cómo se compara un transformador sumergido en aceite con un transformador de tipo seco en términos de seguridad contra incendios?

Respuesta: Los transformadores sumergidos en aceite contienen un líquido inflamable (el aceite), que presenta un riesgo de incendio. Los transformadores de tipo seco se consideran más seguros en términos de riesgo de incendio porque están construidos con materiales no inflamables. Sin embargo, el riesgo de incendio de un transformador sumergido en aceite se puede mitigar mediante características de diseño como muros cortafuegos, sistemas de extinción de incendios y el uso de fluidos menos inflamables (como ésteres sintéticos). Muchas empresas de servicios públicos eligen transformadores sumergidos en aceite por su rendimiento y confiabilidad superiores, aceptando un mayor riesgo de incendio a cambio de los beneficios e implementan medidas de seguridad adecuadas. La elección entre los dos tipos depende de la aplicación específica y de los requisitos de seguridad del sitio.

Pregunta 3: ¿Cuál es el propósito del aceite en un transformador sumergido en aceite?

Respuesta: El aceite en un transformador sumergido en aceite tiene dos funciones esenciales: proporciona aislamiento eléctrico entre los devanados y el tanque y actúa como refrigerante. La alta rigidez dieléctrica del aceite evita averías eléctricas y su conductividad térmica le permite absorber el calor del núcleo y los devanados y transferirlo a las paredes del tanque. El aceite también proporciona un ambiente limpio e inerte para los devanados, protegiéndolos de la humedad y el oxígeno. El estado del aceite es fundamental para el rendimiento y la longevidad del transformador.

Pregunta 4: ¿Qué es el análisis de gases disueltos (DGA) y por qué es importante?

Respuesta: El análisis de gases disueltos (DGA) es una técnica de diagnóstico utilizada para evaluar el estado de un transformador sumergido en aceite. El aceite contiene gases disueltos que se generan por diferentes tipos de fallas dentro del transformador. Analizando la composición y concentración de estos gases, es posible identificar el tipo y la gravedad de una falla. DGA es una herramienta esencial para prevenir fallas y extender la vida útil del transformador. Se recomienda que la DGA se realice a intervalos regulares, normalmente una vez al año o dos veces al año.

Pregunta 5: ¿Cuáles son las consideraciones ambientales para los transformadores sumergidos en aceite?

Respuesta: La principal preocupación ambiental con los transformadores sumergidos en aceite es la posibilidad de derrames de petróleo, que pueden contaminar el suelo y el agua. Para mitigar este riesgo, los transformadores están equipados con sistemas de contención, como fosos de recolección de aceite. Además, existe una tendencia creciente hacia el uso de fluidos aislantes biodegradables y menos inflamables, como los ésteres sintéticos, que tienen un menor impacto ambiental. La eliminación del aceite de transformador usado debe gestionarse de acuerdo con la normativa medioambiental. En Lugao Power Co., Ltd., estamos comprometidos con la fabricación ambientalmente responsable y ofrecemos transformadores con fluidos de éster sintético y diseños robustos a prueba de fugas.

7. Conclusión

El transformador sumergido en aceite es el caballo de batalla indiscutible de la red eléctrica a gran escala. Su confiabilidad superior, gestión térmica efectiva, larga vida útil y economía favorable lo convierten en la opción preferida de las empresas de servicios públicos de todo el mundo. El aceite proporciona aislamiento eléctrico y refrigeración esenciales, lo que permite que el transformador funcione de manera eficiente y confiable en las condiciones más exigentes. La capacidad de monitorear la condición del transformador mediante pruebas de aceite y de mantener el transformador durante su larga vida útil lo convierte en un activo confiable. Si bien existen otras tecnologías, como los transformadores de tipo seco, el transformador sumergido en aceite sigue siendo la tecnología dominante para aplicaciones de alto voltaje y alta potencia. El historial comprobado de rendimiento del transformador, combinado con su capacidad de mantenimiento y renovación, garantiza que seguirá siendo la columna vertebral de la red eléctrica en las próximas décadas.

En Lugao Power Co., Ltd., llevamos más de dos décadas fabricando transformadores sumergidos en aceite de alta calidad. Nuestros transformadores están diseñados para cumplir con los más altos estándares de rendimiento, confiabilidad y eficiencia. Estamos comprometidos a brindarles a nuestros clientes los mejores productos y servicios posibles y lo invitamos a contactarnos para obtener más información sobre nuestras soluciones de transformadores sumergidos en aceite.

Póngase en contacto con Lugao Power Co., Ltd. hoypara obtener más información sobre nuestras soluciones de transformadores sumergidos en aceite para sus aplicaciones de redes eléctricas a escala de servicios públicos.
