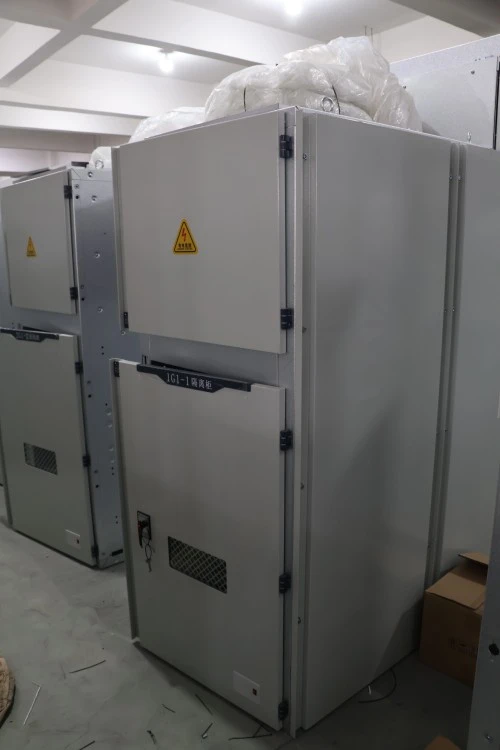

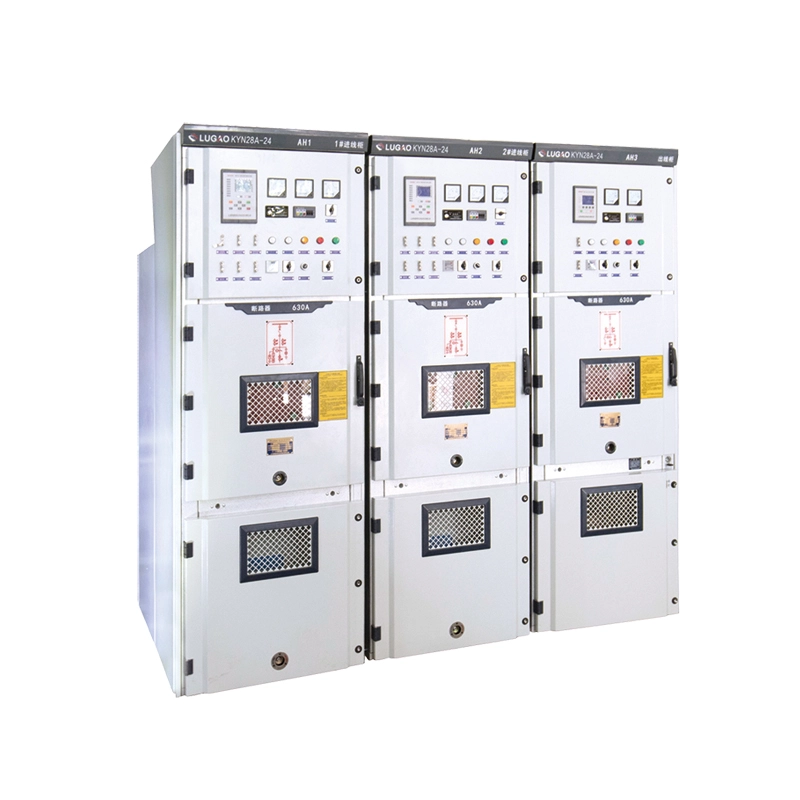

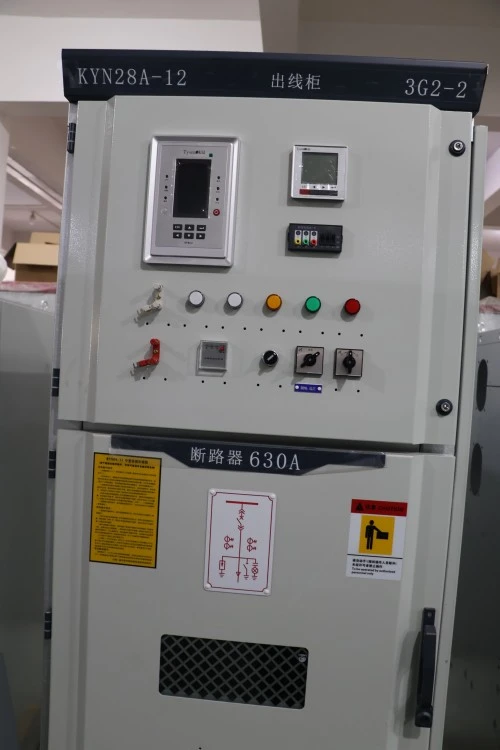

Dispositivo de distribución tipo extraíble blindado de subestación KYN de 35 kV

¿Qué es este equipo?

La subestación KYN de 35 kV es un tablero de distribución blindado extraíble, ensamblado en fábrica y encerrado en metal.aparamenta interior de alta tensiónDiseñado para sistemas de alimentación de CA trifásicos de 40,5 kV (35 kV nominal). Pertenece a la serie KYN y se utiliza en subestaciones de servicios públicos, plantas de energía industriales, grandes complejos comerciales y estaciones de recolección de energía renovable.

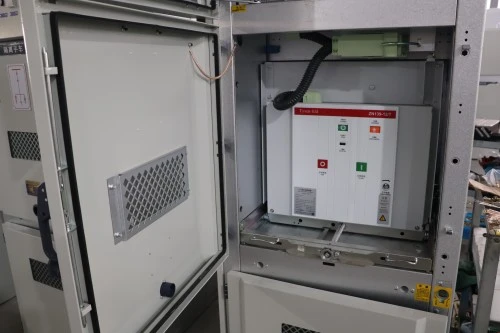

A diferencia del tablero de distribución de tipo fijo donde los disyuntores están atornillados en su lugar, este tipo extraíble blindado cuenta con un carro de disyuntor móvil que se puede desplazar a tres posiciones distintas: operativo, prueba/aislado y retirado. Este diseño permite reemplazar un disyuntor defectuoso en cuestión de minutos sin desenergizar toda la barra colectora, una ventaja fundamental para el suministro de energía continuo.

¿Qué hace?

La función principal de este equipo es recibir energía entrante de 35 kV desde un transformador o línea aérea, proteger la red aguas abajo con disyuntores y distribuir electricidad a alimentadores de salida como motores de media tensión, transformadores secundarios, bancos de capacitores o grandes cargas industriales. La subestación KYN de 35 kV blindada de tipo extraíble también proporciona:

● Aislamiento: desconexión visible para un mantenimiento seguro

● Protección: disparo por sobrecorriente, falla a tierra y cortocircuito a través de relés o IED

● Medición – Medición de tensión y corriente para subestación SCADA

● Enclavamiento: sistema mecánico de cinco prevenciones para eliminar el error humano

Desglose del código del modelo

Característica y aplicación del producto

Característica del producto

Característica 1: Construcción extraíble con armadura verdadera

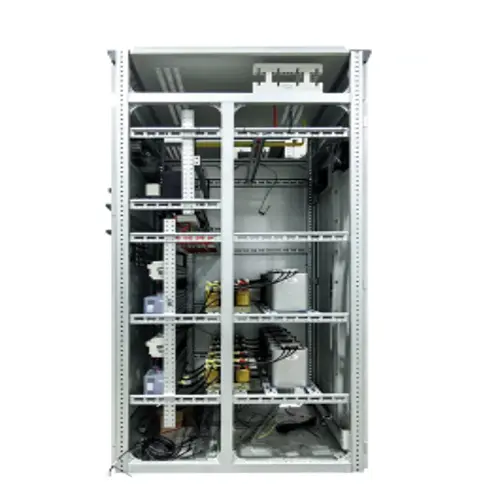

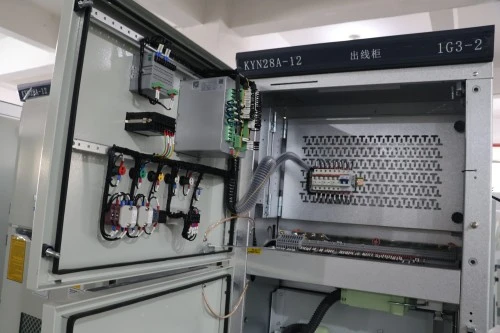

El tablero de distribución extraíble con gabinete metálico cuenta con compartimentos de placa de acero separados para el interruptor, la barra colectora, la terminación del cable y el control de bajo voltaje. Cada compartimento está conectado a tierra y aislado de la propagación del arco eléctrico.

Característica 2: Enclavamiento mecánico de cinco prevenciones

El sistema de cinco prevenciones es totalmente mecánico y no depende del software. Previene físicamente:

1. Cerrar el disyuntor con el interruptor de puesta a tierra cerrado

2. Apertura de la tapa frontal con el disyuntor cerrado

3. Mover el interruptor entre posiciones cuando está en vivo

4. Funcionamiento del interruptor de puesta a tierra con conductores activos

5. Cierre del interruptor sin alimentación de control.

Característica 3: Contención de fallas de arco alto

Clasificación de arco interno (IAC) probada a 31,5 kA durante 1 segundo. Las aletas de arco dirigen la presión hacia arriba y lejos de los operadores.

Característica 4: Confiabilidad del aislamiento de alto voltaje

Las distancias entre fases y entre fases y tierra superan los mínimos de IEC 62271-200. Todas las barras colectoras están aisladas termorretráctilmente o cubiertas con blindaje anti-corona.

Característica 5: Monitoreo inteligente y operación remota

IED (dispositivo electrónico inteligente) estándar con mensajería RS485/Modbus o IEC 61850 GOOSE. Monitoreo en tiempo real de la posición del interruptor, estado de carga del resorte, SF6 (si se usa), temperatura y descarga parcial.

Especificaciones del producto

¿Por qué elegir Lugao Power Co., Ltd. en lugar de sus competidores?

Por qué los clientes nos eligen repetidamente:

No tomamos atajos en el espacio libre de aislamiento, el material de las barras colectoras o la robustez del enclavamiento. Cada tablero KYN que sale de nuestra fábrica se somete a una prueba de resistencia completa de 95 kV, no a una prueba "de rutina" de voltaje reducido. También proporcionamos diagramas de cableado específicos del panel en CAD y PDF, no plantillas genéricas.

Embalaje, entrega y servicio posventa

Embalaje

Cada panel de aparamenta de tipo extraíble blindado de subestación KYN de 35 kV está envuelto en papel antioxidante VCI + película plástica

1. Luego encerrado en una caja de madera contrachapada certificada para fumigación con acolchado de espuma en todas las esquinas y bordes.

2. El carro del triturador se envía en posición retirada, bloqueado con soportes de transporte.

3. Las barras colectoras se desmontan, se envuelven individualmente y se etiquetan por fase y número de panel.

4. Enchufes secundarios, manijas de montaje, llaves de conexión a tierra y fusibles de repuesto empaquetados en una caja de accesorios resistente a la intemperie dentro del compartimiento de BT.

5. Se agregan bolsas desecantes de gel de sílice para envíos sensibles a la humedad (flete marítimo)

Envío

1. Transporte marítimo: contenedor HC de 40 pies con capacidad para entre 6 y 8 paneles (según las dimensiones)

2. Transporte terrestre: Camión de plataforma con bolsas de aire antivibraciones y flejes.

3. Incoterms: EXW (fábrica), FOB Ningbo

4. Documentación incluida con el envío

5. Plano de disposición general (as-built)

6. Diagrama unifilar con numeración de paneles.

7. Esquema de cableado (tamaño A3, laminado)

8. Lista de materiales (disyuntores, CT, VT, relés)

9. Informe de prueba de rutina (firmado por control de calidad)

10. Manual de instrucciones (inglés o idioma local)

11. Matriz de enclavamiento y programación de llaves (si se utiliza enclavamiento de llave)

Compromiso de servicio posventa

1. Período de garantía: 12 meses desde la fecha de envío (ampliable a 24 o 36 meses con contrato de servicio pago)

2. Soporte técnico: consulta remota gratuita de por vida. Nuestros ingenieros revisan su diagrama unifilar y la configuración del relé antes de la entrega.

3. Servicio de campo: Supervisión de instalación, asistencia en puesta en servicio, diagnóstico de fallas. Gratis durante el período de garantía (viaje y alojamiento cobrados al costo). Después de la garantía, se cobra a tarifa diaria + piezas.

4. Suministro de repuestos: carros de interruptores, contactos primarios, enchufes secundarios, manijas de montaje, interruptores de puesta a tierra, controladores de temperatura y componentes de enclavamiento mantenidos en stock. Envío al día siguiente a través de DHL/FedEx para repuestos críticos.

Preguntas frecuentes

P1: ¿Se puede utilizar un tablero de distribución blindado extraíble de subestación KYN de 35 kV en exteriores en una subestación compacta?

R:Estándar: IP4X (solo para interiores).

Opción: Gabinete exterior IP54 con techo resistente a la intemperie y ventilación forzada, que alberga múltiples paneles.

Acción: Especifique "exterior" al solicitar una cotización.

P2: ¿Cómo verificar el enclavamiento de cinco prevenciones antes de energizar?

R: Siga la prueba paso a paso en el manual (prueba básica: 10 min).

Comprobaciones clave: disyuntor abierto + conexión a tierra cerrada → debe bloquear la inserción. Disyuntor cerrado → la puerta frontal debe permanecer bloqueada.

Recomendación: Prueba durante la puesta en servicio y cada 6 meses.

P3: ¿Vida útil de los contactos de desconexión primarios e indicador de reemplazo?

R: Contactos de cobre plateados: clasificados para 5000 operaciones.

Indicador de desgaste: línea roja visible en el dedo de contacto → reemplazar.

Subestación típica (una vez al año): dura más de 30 años. Operación frecuente (hornos de arco): mida la resistencia de contacto anualmente.
