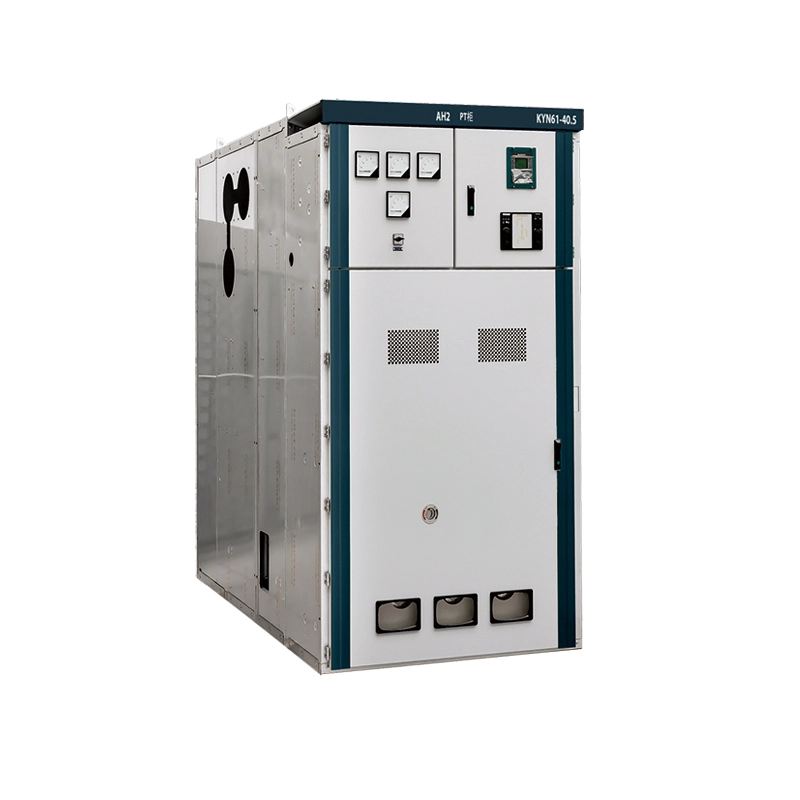

Dispositivo de distribución de panel aislado en aire de alto voltaje KYN

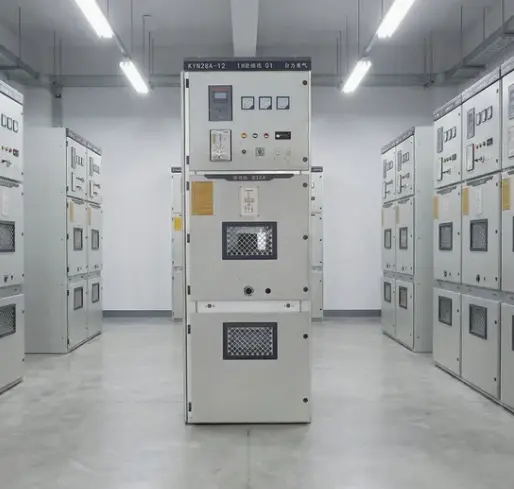

¿Qué es el tablero de distribución de alto voltaje con aislamiento de aire KYN?

El tablero de distribución es un conjunto de tablero de distribución de media tensión para interiores, revestido de metal y aislado por aire, diseñado para sistemas de alimentación de CA trifásicos que funcionan de 3,6 kV a 40,5 kV, 50 Hz o 60 Hz.

La designación "KYN" sigue el estándar nacional chino.

K – revestido de metal

Y – tipo carro de mano

norte – interior

A diferencia de las aparamentas aisladas en gas (GIS) que utilizan SF6, la serie KYN depende del aire atmosférico como medio dieléctrico principal entre las partes vivas y la tierra.

¿Qué puede hacer?

Este tablero de distribución de alto voltaje con aislamiento de aire de KYN sirve como centro central para controlar, proteger y aislar equipos eléctricos de alto voltaje. Sus funciones principales incluyen:

1. Recibir y distribuir energía eléctrica: la barra colectora principal recibe energía entrante de un transformador o generador y luego la distribuye a múltiples alimentadores salientes. Cada alimentador se puede cambiar de forma independiente.

2. Proteja contra fallas eléctricas: los disyuntores de vacío integrados (alojados en un carro de mano extraíble) se activan automáticamente en milisegundos al detectar condiciones de sobrecarga, cortocircuito o falla a tierra. Los transformadores de corriente detectan la falla; Los relés de protección inician el comando de disparo.

3. Aislar el equipo para mantenimiento: el carro de mano se puede colocar en una posición "desconectada", creando un espacio de aire visible entre el disyuntor y los contactos primarios fijos. Las contraventanas se cierran automáticamente sobre los contactos fijos activos, lo que permite una inspección segura del interruptor sin desenergizar toda la barra colectora.

4. Proporcionar medición y monitoreo en tiempo real: los transformadores de corriente (CT) y los transformadores de voltaje (VT) montados en el compartimiento de cables alimentan señales a amperímetros, voltímetros, analizadores de calidad de energía y unidades terminales remotas (RTU).

5. Habilite una conexión a tierra segura: un seccionador de tierra operado manualmente, enclavado mecánicamente con la posición del carro de mano, permite que el lado del cable esté conectado a tierra de manera segura antes de que comiencen los trabajos de mantenimiento.

6. Coordine con los relés de protección: los relés modernos basados ​​en microprocesadores (opcionales) brindan protección contra sobrecorriente direccional, diferencial, falla a tierra restringida y falla del interruptor. La comunicación vía Modbus o IEC 61850 permite la integración en sistemas SCADA.

En esencia, el tablero de distribución de alto voltaje con aislamiento de aire de KYN es el caballo de batalla de las redes de media tensión: robusto, transparente (con aislamiento de aire para que pueda ver lo que sucede) y económico para instalaciones en interiores.

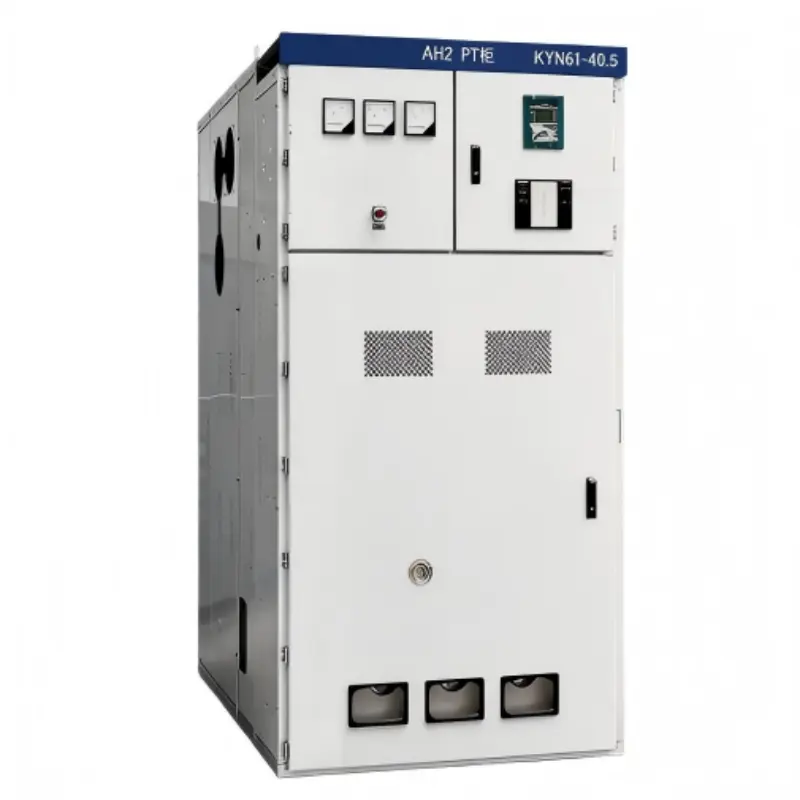

Parámetros del producto

Ventajas del producto

1. Verdadera construcción revestida de metal con compartimentación

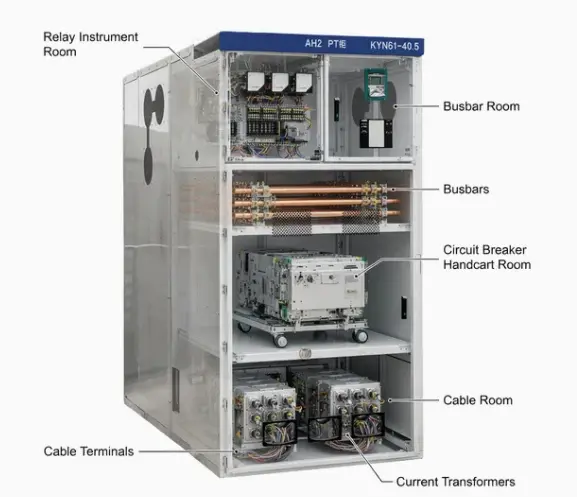

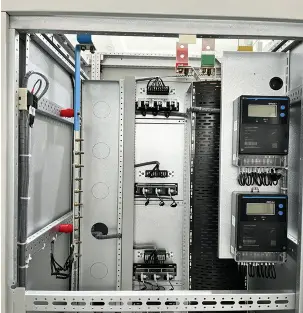

Nuestra aparamenta KYN divide el panel en cuatro compartimentos totalmente segregados:

● Compartimento de barras (parte superior trasera)

● Compartimento del carro de mano del triturador (frente central)

● Compartimento para cables (parte inferior trasera)

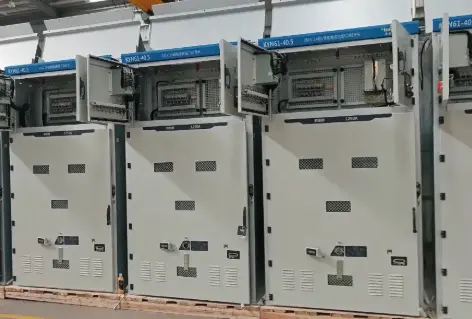

● Compartimento de instrumentos de bajo voltaje (frontal superior)

Cada compartimento está separado por barreras de acero galvanizado de 3 mm de espesor con cubiertas de acceso atornilladas. Esta segregación consigue:

● Contención de fallas: si se produce un arco interno en un compartimento, no puede propagarse a los compartimentos adyacentes. Nuestro diseño ha pasado las pruebas IAC AFLR de hasta 40 kA durante 1 segundo.

● Seguridad del personal: los operadores pueden abrir la puerta del compartimiento del interruptor para acceder con carros de mano mientras las barras colectoras permanecen activas pero completamente encerradas detrás de barreras de acero fijas.

● Mantenimiento paralelo: el trabajo de terminación de cables puede continuar mientras se realiza el mantenimiento del compartimiento del disyuntor.

2. Persianas automáticas para protección contra contactos activos

Cuando el carro de mano se mueve desde la posición conectada a la de prueba, las contraventanas de acero inoxidable se deslizan automáticamente sobre los contactos primarios fijos (lados de línea y de carga). Características clave:

● Material: acero inoxidable de 3 mm de espesor (no aluminio ni plástico)

● Operación: accionada por resorte, a prueba de fallas (las contraventanas se cierran incluso si el resorte del mecanismo se rompe; la gravedad ayuda)

● Interbloqueo: las contraventanas no se pueden abrir manualmente a menos que se retire el carrito y se utilice una herramienta de desbloqueo especial (evita el acceso no autorizado)

● Aislamiento: las contraventanas están recubiertas con 2 mm de epoxi aislante en la parte posterior para evitar voltajes inducidos.

3. Aislamiento de aire: sin gas SF6

A diferencia de la aparamenta aislada en gas (GIS), la aparamenta de panel con aislamiento de aire de alto voltaje de KYN utiliza únicamente aire atmosférico como medio aislante. Esto ofrece múltiples beneficios:

● Cero emisiones de gases de efecto invernadero: el SF6 tiene un potencial de calentamiento global 23.500 veces mayor que el CO2. Los reguladores de la UE y de muchos estados de EE. UU. están restringiendo el uso del SF6. KYN con aislamiento de aire es la opción preparada para el futuro.

● No se requiere equipo de manipulación de gas: GIS necesita costosos carros de gas, manómetros, detectores de fugas y técnicos certificados para el llenado. KYN no necesita nada de esto.

● Espacios de aire visualmente verificables: los operadores pueden ver los contactos abiertos o el espacio entre el carro de mano y los contactos fijos. Los equipos SF6 ocultan todo detrás de recintos sellados.

● Menor costo del ciclo de vida: sin recargas de gas, sin pruebas periódicas de humedad, sin reemplazo de sellos. El aire es gratis.

5. Alta capacidad de resistencia a cortocircuitos

NuestroAparamenta KYNlogra:

● Corriente nominal soportada de corta duración: hasta 50 kA durante 3 segundos

● Corriente nominal máxima soportada: hasta 125 kA

● Clasificación de arco interno – IAC AFLR 40kA/1s (accesible frontal, lateral, trasera)

Estas clasificaciones exceden los requisitos típicos de los servicios públicos (generalmente 25 kA o 31,5 kA durante 3 segundos). La alta capacidad de resistencia proviene de:

● Soportes de soporte de barra colectora de 2,5 mm de doble plegado

● Barras colectoras de cobre bañadas en plata con un par de apriete mínimo de 70 Nm

● Manguitos de barras aislados para evitar descargas disruptivas entre fases bajo vibración.

Características del producto

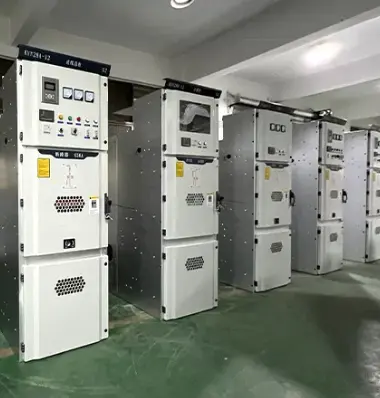

Detalles de producción

Marco y recinto

1. Material: estructura de acero laminado en frío de 2,5 mm; Barreras de compartimentos de 3,0 mm

2. Conformado: Soldado MIG robótico, cortado con láser, perforado con CNC

3. Recubrimiento: Proceso de nueve pasos: imprimación E-coat + capa de polvo de poliéster, 100-120 μm de espesor. Niebla salina >1000 horas

4. Color: estándar RAL 7035 (gris claro)

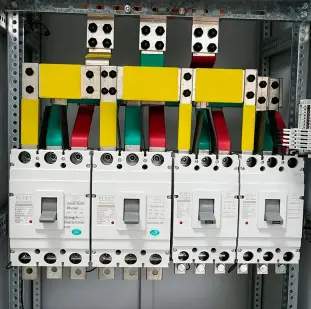

Sistema de barras colectoras

1. Cobre: ​​99,95% E-Cu, conductividad ≥58 MS/m

2. Articulaciones: Arandelas plateadas (10 μm) + Belleville, apretadas a 70 Nm con marcas de pintura roja

3. Aislamiento: Mangas ignífugas termorretráctiles, descarga parcial <5pC a 15kV

4. Aisladores de soporte: Epoxi con relleno de sílice, fuga ≥20mm/kV

Fabricación de carros de mano

1. Chasis: Negro con recubrimiento en polvo; cuatro rodillos de nailon MoS2 (capacidad de carga de 500 kg cada uno)

2. Trasiego: tornillo de avance Acme, 10 vueltas de prueba a conexión, torque <15 Nm

3. Montaje del interruptor: atornillado directo para Lugao VCB o ABB VD4/Siemens 3AH

4. Contactos auxiliares: 8NO+8NC, plata-níquel, 10A a 250V AC

Embalaje, envío y servicio postventa

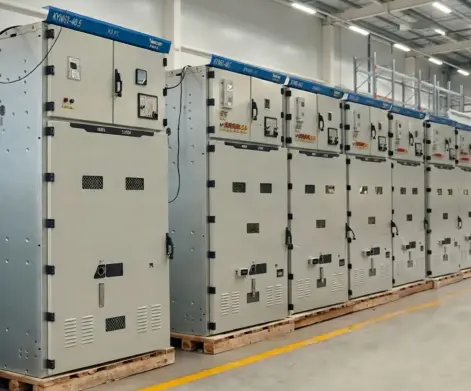

Embalaje y envío

Cada gabinete de distribución revestido de metal con aislamiento de aire de KYN está protegido con una película a prueba de humedad, espuma o protectores de esquinas, y empacado en cajas de madera para exportación o paletas reforzadas de acuerdo con los requisitos de envío. Los carros de mano, instrumentos y accesorios con disyuntores de vacío se pueden fijar o proteger por separado para reducir el movimiento durante el transporte. El envío se puede organizar por transporte marítimo o terrestre según el destino del proyecto.

Servicio postventa

lugãoproporciona soporte técnico para la instalación, puesta en marcha y operación de acuerdo con el acuerdo de pedido confirmado. Antes del envío se pueden suministrar dibujos eléctricos, diagramas de cableado secundario, instrucciones de funcionamiento e informes de pruebas de rutina. Los términos de garantía y el soporte de repuestos se proporcionan de acuerdo con el contrato y el acuerdo técnico confirmado.
