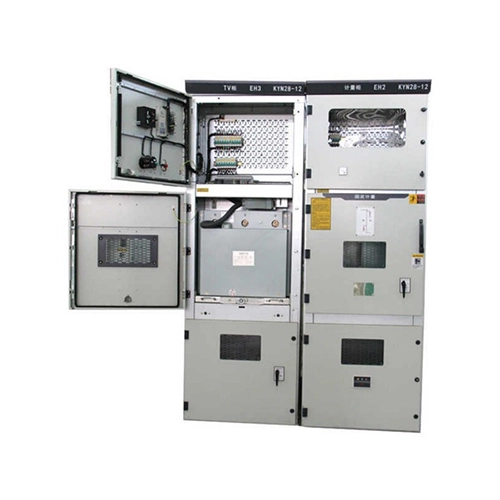

Dispositivo de distribución de panel de tablero de alto voltaje fijo tipo carro de mano

El tablero de distribución de alto voltaje fijo tipo carro de mano es un dispositivo de distribución cerrado en metal,aparamenta de media tensión aislada en aireConjunto diseñado para sistemas de simple y doble barra. Pero, ¿qué es exactamente este producto y qué puede hacer por su infraestructura eléctrica?

Qué es:

Es un diseño híbrido que combina una carcasa de panel fijo con un mecanismo de carro de mano extraíble para los dispositivos de conmutación primarios (como disyuntores de vacío, contactores o VSD). El carro de mano se puede enrollar físicamente dentro y fuera del panel, mientras que las barras colectoras, los cables y los componentes auxiliares permanecen fijos dentro del gabinete. Este diseño está estandarizado según IEC 62271-200 y GB3906 para tensiones nominales de 3 kV a 40,5 kV.

Qué puede hacer:

● Controlar el flujo de energía: Conecta o desconecta de forma segura cargas de alto voltaje como transformadores, motores y bancos de capacitores.

● Proporcionar protección contra fallas: los relés de protección integrados y los disyuntores se disparan automáticamente durante sobrecargas, cortocircuitos o fallas a tierra.

● Permita un mantenimiento seguro: el carro de mano se puede retirar a una posición aislada y conectada a tierra, creando un espacio de aire visible, lo que permite a los técnicos trabajar en el interruptor sin desenergizar toda la barra colectora.

● Mida y monitoree: los transformadores de corriente, los transformadores de voltaje y los medidores digitales montados en el panel brindan datos en tiempo real sobre el estado del sistema.

● Interbloqueo de forma segura: los interbloqueos mecánicos y eléctricos evitan errores humanos como cerrar el disyuntor mientras el carro de mano está a mitad de camino o acceder a compartimentos activos.

En resumen, este interruptor de panel de tablero de alto voltaje fijo tipo carro de mano actúa como guardián de su red de alto voltaje: seguro, flexible y duradero para más de 20 años de servicio.

Parámetros del producto (especificación)

A continuación se muestra la tabla de especificaciones técnicas detalladas para nuestro tablero de distribución de alto voltaje fijo tipo carro de mano. Todos los valores se refieren a modelos típicos de 12 kV; Otros voltajes disponibles bajo pedido.

Característica y aplicación del producto (formato de preguntas y respuestas)

P1: ¿Qué hace que el diseño del carro de mano sea mejor que un tablero de distribución completamente fijo?

R: El diseño del carro de mano permite retirar físicamente el dispositivo de conmutación principal (disyuntor de vacío) del panel para mantenimiento o reemplazo mientras las barras colectoras del panel permanecen energizadas. Esto reduce el tiempo de inactividad de horas a minutos. Por el contrario, la aparamenta fija a menudo requiere desenergizar una sección completa para acceder al interruptor. Nuestro tablero de distribución de alto voltaje fijo tipo carro de mano le ofrece lo mejor de ambos mundos: barras colectoras fijas para mayor robustez, además de disyuntores de carro de mano para mayor facilidad de servicio.

P2: ¿Cómo garantiza la seguridad del operador durante el almacenamiento?

R: Nuestro tablero incluye cinco enclavamientos obligatorios:

1. El disyuntor no se puede cerrar a menos que el carro de mano esté en la posición de "operación" (conectado).

2. El carrito de mano no se puede mover de "desconectado" a "conectado" a menos que el disyuntor esté abierto.

3. El seccionador de tierra sólo se puede cerrar cuando el carro está en la posición “prueba/desconectado”.

4. La puerta del compartimento de cables sólo se puede abrir cuando el seccionador de tierra está cerrado.

5. El carrito de mano no se puede insertar ni retirar mientras el interruptor esté cerrado. Estos enclavamientos son tanto mecánicos como eléctricos y están diseñados a prueba de fallos.

P3: ¿Se puede utilizar el tablero de distribución de alto voltaje fijo tipo carro de mano en exteriores?

R: El gabinete estándar es IP4X, adecuado para subestaciones interiores. Para aplicaciones en exteriores, suministramos carcasas resistentes a la intemperie adicionales o quioscos con clasificación IP54. Muchos clientes instalan nuestra aparamenta dentro de subestaciones en contenedores o pequeños edificios prefabricados cerca de parques eólicos o plantas solares.

P4: ¿Cuáles son las aplicaciones más comunes para este tablero?

R: Este dispositivo de distribución de panel de tablero de alto voltaje fijo tipo carro de mano se usa ampliamente en:

● Subestaciones de servicios públicos de energía (distribución primaria y secundaria).

● Plantas industriales (acerías, cementeras, petroquímicas) – para control de motores y protección de transformadores.

● Edificios comerciales (hospitales, centros de datos, aeropuertos), donde se requiere alta confiabilidad.

● Energías renovables (parques solares, parques eólicos), como paneles de conexión a red.

● Operaciones mineras: lo suficientemente robustas para ambientes húmedos y polvorientos.

● Alimentación de tracción ferroviaria – en sistemas de 27,5kV o 2×25kV.

Detalles de producción

1. Material y revestimiento del gabinete

● Material: chapa de acero galvanizado de alta calidad de 2 mm de espesor (importada de Baosteel), plegada mediante máquinas dobladoras CNC. Los bordes doblados aumentan la rigidez.

● Recubrimiento: Recubrimiento en polvo epoxi-poliéster (espesor mínimo 80μm) después del arenado según estándar SA 2.5. Color RAL 7035 (gris claro). Prueba de niebla salina >500 horas: sin corrosión.

2. Mecanismo del carro de mano

● Material: Rodillos de nailon de alta resistencia + rieles de acero inoxidable.

● Funcionamiento: Mecanismo de husillo de rosca y desatornillado con diseño anti-retroceso. Cada carro de mano se prueba durante 2000 ciclos completos de trasiego.

● Indicadores de posición: Rojo (conectado), verde (prueba), amarillo (desconectado), visibles desde 5 metros de distancia.

3. Persianas (Barreras de Seguridad Automáticas)

● Cuando se retira el carro, unas contraventanas metálicas accionadas por resorte cubren automáticamente los contactos primarios fijos. Esto evita el contacto accidental de los dedos con piezas vivas. Nuestras contraventanas están fabricadas en aleación de aluminio de 3mm con tratamiento anticorrosión.

4. Sistema de barras colectoras

● Material: Cobre E-Cu de alta conductividad (pureza del 99,9%). Plateado en todas las uniones.

● Sección transversal: Calculada para mantener el aumento de temperatura por debajo de 65 K a la corriente nominal. Para 3150A, utilizamos barras colectoras dobles por fase.

● Aislamiento: Manguitos aislantes termorretráctiles (color naranja) para identificación de fases y control de descargas parciales.

5. Seccionador de puesta a tierra

● Tipo: De cierre rápido, rompecargas, con láminas de puesta a tierra vistas.

● Funcionamiento: Mecanismo manual asistido por resorte. Puede cerrarse ante una corriente de cortocircuito total (50 kA una vez).

● Enclavamiento: Enclavamiento mecánico exclusivo con posición de carro de mano; no puede cerrar el seccionador de tierra a menos que el carro de mano esté en posición de prueba/desconectado.

6. Compartimento de bajo voltaje

● Ubicado en la parte superior frontal (altura 300 mm), completamente separado de las partes de alto voltaje. Alberga relés de protección (basados ​​en microprocesador), interruptores de control, lámparas indicadoras y fusibles auxiliares.

● Cableado: Todos los cables secundarios están numerados, agrupados en conductos de PVC retardantes de llama y terminados en bloques de terminales con contactos de repuesto (20 % de repuesto reservado).

7. Control de descarga parcial

● Todos los conductores de alto voltaje están redondeados para eliminar bordes afilados.

● Cada panel se somete a una prueba de descarga parcial (≤10pC a 1,1×Ur/√3).

8. Precisión del ensamblaje en fábrica

● Cada tablero de distribución de alto voltaje fijo tipo carro de mano se ensambla en una plantilla alineada con láser. La desalineación entre el carro de mano y el contacto fijo es <0,5 mm.

● Resultado: Trasiego suave sin necesidad de frotar ni forzar, sin carros de mano atascados incluso después de años de uso.

¿Por qué elegir Lugao para el tablero de distribución de media tensión tipo carro de mano?

· Ingeniería basada en proyectos: La disposición del gabinete, la clasificación de la barra colectora, el esquema del relé de protección, la configuración CT/VT y la entrada de cables se pueden diseñar de acuerdo con el diagrama unifilar.

· Fabricación basada en estándares: Los cuadros se pueden fabricar de acuerdo con IEC 62271-200, GB/T 3906, DL/T 404 y las especificaciones técnicas del proyecto.

· Selección de componentes flexible: Lugao VCB, ABB, Siemens, Schneider u otras marcas de componentes especificadas se pueden configurar según los requisitos del proyecto.

· Inspección de rutina antes del envío: Antes de la entrega se pueden realizar pruebas de funcionamiento mecánico, función de enclavamiento, cableado, aislamiento y resistencia a la frecuencia industrial de acuerdo con el acuerdo técnico.

· Soporte de documentos técnicos: Se pueden proporcionar dibujos de disposición general, diagramas unifilares, diagramas de cableado secundario, instrucciones de operación e informes de pruebas de rutina para referencia del proyecto.
