¿Por qué el control de descargas parciales es fundamental en una subestación transformadora tipo caja?

En una subestación transformadora compacta de tipo caja instalada en una zona residencial, a veces se puede escuchar un leve crujido cerca del compartimento de alta tensión. La mayoría de los transeúntes no lo notarían. Pero para un ingeniero de mantenimiento capacitado, ese sonido es una advertencia: descarga parcial. La descarga parcial es una descarga eléctrica localizada que no une completamente el aislamiento entre los conductores. Es un síntoma de degradación del aislamiento y, si no se controla, lo erosionará gradualmente hasta que se produzca una rotura completa. en unsubestación transformadora tipo caja, cuando el equipo está encerrado en una carcasa compacta y sellada, las descargas parciales son particularmente peligrosas. El espacio reducido dificulta la inspección y las consecuencias de una falla son graves: incendio, explosión y corte de energía en vecindarios enteros.

Este artículo explicará por qué el control de descargas parciales es fundamental en las subestaciones transformadoras tipo caja. Examinaremos las causas de las descargas parciales, las condiciones que hacen que las subestaciones tipo caja sean particularmente vulnerables, los métodos utilizados para detectar y monitorear las descargas parciales y las prácticas de diseño y fabricación que las previenen. También proporcionaremos especificaciones detalladas para nuestros productos de subestaciones transformadoras tipo caja de nuestra fábrica enLugao Power Co., Ltd.,destacando las características que garantizan un rendimiento de aislamiento confiable. Ya sea usted un ingeniero de servicios públicos, un administrador de instalaciones o un especialista en adquisiciones, este artículo le brindará el conocimiento técnico que necesita para comprender y abordar el desafío de las descargas parciales en entornos de subestaciones compactas.

Tabla de contenido

• 1. ¿Qué es la descarga parcial y por qué ocurre?
• 2. ¿Por qué son particularmente vulnerables las subestaciones transformadoras tipo caja?
• 3. ¿Cuáles son las consecuencias de una descarga parcial incontrolada?
• 4. ¿Cómo se detecta y monitorea la descarga parcial?
• 5. ¿Qué prácticas de diseño y fabricación previenen las descargas parciales?
• 6. ¿Cuáles son las especificaciones clave de nuestra subestación transformadora tipo caja?
• 7. Preguntas frecuentes (FAQ)
• 8. Conclusión

1. ¿Qué es la descarga parcial y por qué ocurre?

La descarga parcial es una descarga eléctrica localizada que ocurre dentro de un sistema de aislamiento pero que no cierra completamente el espacio entre dos conductores. Se trata de una rotura parcial del aislamiento, que se produce en un punto de debilidad. La descarga suele ser una pequeña chispa o una serie de chispas que se producen en un vacío, una grieta o a lo largo de una superficie dentro del aislamiento. La descarga parcial puede ocurrir en aislamientos sólidos, en aislamientos líquidos o en aislamientos gaseosos. Es un síntoma de un defecto o de una concentración de tensiones en el sistema de aislamiento. La descarga en sí no provoca una falla inmediata, pero genera calor, subproductos químicos y erosión mecánica que degradan gradualmente el aislamiento. Con el tiempo, el aislamiento se debilita hasta el punto de que se produce una rotura total.

Las causas de las descargas parciales se pueden agrupar en tres categorías: defectos en el material aislante, defectos en el proceso de fabricación y defectos que se desarrollan durante el funcionamiento. Los defectos en el material aislante incluyen huecos, contaminantes e inconsistencias en las propiedades dieléctricas. Los defectos en el proceso de fabricación incluyen una impregnación deficiente, un curado incompleto y daños durante el montaje. Los defectos que se desarrollan durante la operación incluyen envejecimiento térmico, estrés mecánico y entrada de humedad. En una subestación transformadora tipo caja, pueden ocurrir las tres categorías de defectos. El diseño compacto, la carcasa sellada y la alta tensión eléctrica en un espacio pequeño crean condiciones favorables a las descargas parciales. La siguiente tabla resume las causas comunes de descarga parcial y las condiciones que la promueven.

En Lugao Power Co., Ltd., entendemos las causas de las descargas parciales y diseñamos nuestros productos de subestaciones transformadoras tipo caja para minimizar el riesgo. Utilizamos materiales aislantes de alta calidad, seguimos procesos de fabricación rigurosos y probamos cada unidad para detectar descargas parciales antes de salir de nuestra fábrica.

2. ¿Por qué son particularmente vulnerables las subestaciones transformadoras tipo caja?

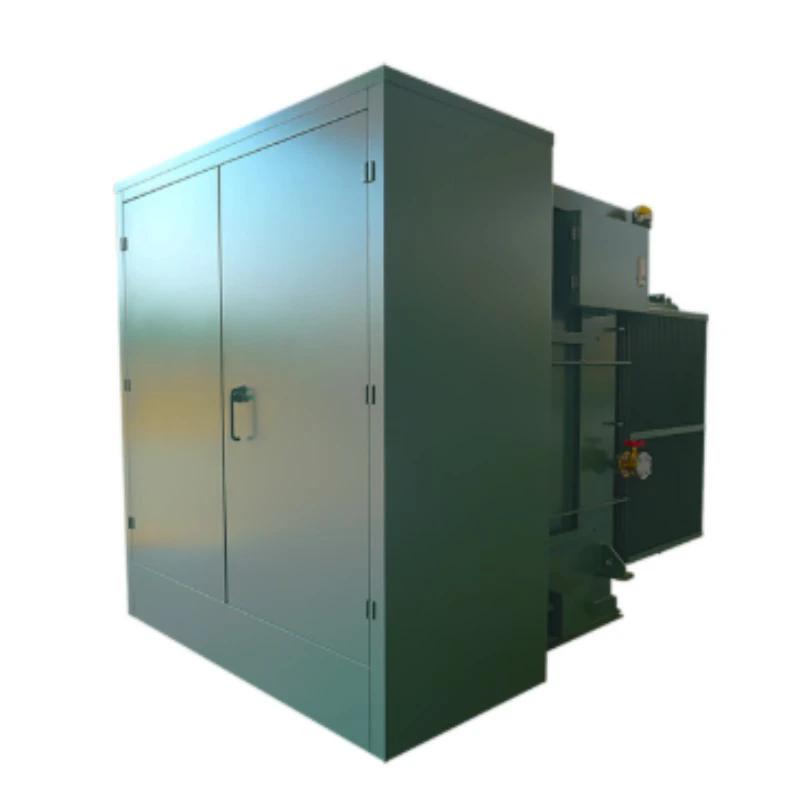

Las subestaciones transformadoras tipo caja son unidades compactas y prefabricadas que albergan un transformador, aparamenta de alto voltaje, equipos de distribución de bajo voltaje y sistemas de control en un solo gabinete. Se utilizan ampliamente en áreas residenciales, desarrollos comerciales y parques industriales porque son compactos, fáciles de instalar y estéticamente discretos. Sin embargo, su diseño compacto y construcción sellada crean desafíos específicos para el control de descargas parciales. El primer desafío es el alto estrés eléctrico. En una subestación compacta, las distancias entre los conductores y las partes puestas a tierra se reducen, lo que aumenta la intensidad del campo eléctrico. Una mayor intensidad del campo eléctrico aumenta la probabilidad de descarga parcial, especialmente en puntos de discontinuidad geométrica, como bordes afilados, esquinas y protuberancias. El segundo desafío es el entorno confinado. El recinto sellado atrapa el calor y la humedad, lo que puede acelerar el envejecimiento del aislamiento y promover la descarga parcial. El tercer desafío es la dificultad de inspección y mantenimiento. Debido a que el equipo está cerrado, es difícil inspeccionar visualmente el aislamiento en busca de signos de degradación. Esto significa que las descargas parciales pueden pasar desapercibidas durante largos períodos, provocando fallos inesperados.

La siguiente tabla resume las vulnerabilidades específicas de las subestaciones transformadoras tipo caja en comparación con las subestaciones convencionales al aire libre.

En nuestra fábrica, abordamos estas vulnerabilidades mediante un diseño cuidadoso. Utilizamos una distribución optimizada del campo eléctrico, una gestión térmica eficaz y un sólido control de la humedad para minimizar el riesgo de descarga parcial. También integramos sistemas de monitoreo de descargas parciales en nuestras subestaciones para brindar alerta temprana sobre la degradación del aislamiento.

3. ¿Cuáles son las consecuencias de una descarga parcial incontrolada?

Las consecuencias de una descarga parcial incontrolada en una subestación transformadora tipo caja pueden ser graves. La descarga parcial es un fenómeno progresivo. Comienza como una pequeña descarga localizada y erosiona gradualmente el aislamiento. La erosión crea un camino conductor que eventualmente conduce a una falla completa, conocida como descarga disruptiva. Una descarga disruptiva en una subestación transformadora puede provocar una explosión, un incendio y la pérdida total del equipo. Las consecuencias van más allá de la propia subestación. Una falla puede causar un corte de energía en toda el área atendida por la subestación, afectando hogares, negocios e infraestructura crítica. El costo de reparación o reemplazo puede ser sustancial y el costo de la pérdida de ingresos y productividad puede ser aún mayor. La siguiente tabla resume la progresión de la descarga parcial y las consecuencias en cada etapa.

En Lugao Power Co., Ltd., nos tomamos en serio la amenaza de descargas parciales. Nuestros productos de Subestaciones Transformadoras Tipo Caja están diseñados y probados para minimizar el riesgo de descarga parcial y proporcionar un rendimiento confiable durante toda su vida útil. También ofrecemos sistemas de monitoreo de descargas parciales que brindan alerta temprana sobre la degradación del aislamiento, lo que permite programar el mantenimiento antes de que ocurra una falla.

4. ¿Cómo se detecta y monitorea la descarga parcial?

La descarga parcial se puede detectar mediante diversos métodos, cada uno con sus propias ventajas y limitaciones. Los métodos más comunes son la detección eléctrica, la detección acústica y la detección química. La detección eléctrica mide los pulsos de corriente de alta frecuencia que se generan por descargas parciales. Este método es muy sensible y puede detectar descargas muy pequeñas. Generalmente se utiliza para monitoreo en línea, donde los sensores están instalados permanentemente en el equipo. La detección acústica utiliza sensores ultrasónicos para detectar las ondas sonoras generadas por descargas parciales. Este método es útil para localizar la fuente de la descarga. La detección química analiza los subproductos de las descargas parciales, como el ozono o los óxidos de nitrógeno, en el gas que rodea el equipo. Este método es menos sensible pero puede proporcionar una indicación sencilla de la actividad de la descarga. La siguiente tabla compara los diferentes métodos de detección.

En nuestra fábrica, utilizamos métodos de detección eléctrica para probar nuestros productos de subestaciones transformadoras tipo caja durante la fabricación. También ofrecemos sistemas de monitoreo en línea opcionales que se pueden integrar en la subestación para proporcionar un monitoreo continuo de descargas parciales. Estos sistemas utilizan sensores HFCT para detectar la actividad de descarga y proporcionar una alarma si el nivel excede un umbral preestablecido. Esto permite al operador tomar medidas correctivas antes de que ocurra una falla.

5. ¿Qué prácticas de diseño y fabricación previenen las descargas parciales?

Prevenir descargas parciales en un Centro de Transformación Tipo Caja requiere una combinación de diseño cuidadoso, materiales de alta calidad y procesos de fabricación rigurosos. El diseño debe garantizar que el campo eléctrico se distribuya uniformemente y que no existan puntos de elevada tensión. Esto se logra utilizando conductores redondeados, evitando bordes afilados y manteniendo espacios libres adecuados. Los materiales aislantes deben estar libres de huecos y contaminantes. El proceso de fabricación debe garantizar que el aislamiento esté correctamente impregnado y curado. La siguiente tabla resume las prácticas clave de diseño y fabricación que previenen las descargas parciales.

En nuestra fábrica implementamos todas estas prácticas en la producción de nuestros productos de Subestaciones Transformadoras Tipo Caja. Utilizamos fundición al vacío para nuestros componentes epoxi para eliminar los huecos y garantizar una estructura de aislamiento homogénea. Controlamos la humedad en nuestra zona de producción para evitar que la humedad quede atrapada en el aislamiento. Y probamos cada subestación para detectar descargas parciales antes de que salga de nuestra fábrica. Nuestras pruebas se realizan de acuerdo con IEC 62271-200 y otras normas relevantes, y proporcionamos informes de prueba con cada unidad.

6. ¿Cuáles son las especificaciones clave de nuestra subestación transformadora tipo caja?

La siguiente tabla proporciona las especificaciones clave para nuestros productos de subestaciones transformadoras tipo caja. Estas especificaciones están diseñadas para garantizar un rendimiento confiable y un riesgo mínimo de descarga parcial en las aplicaciones más exigentes.

En Lugao Power Co., Ltd., fabricamos productos de subestaciones transformadoras tipo caja para cumplir con estas especificaciones y más. Podemos personalizar la subestación para adaptarla a los requisitos específicos del proyecto, incluidos voltajes especiales, niveles de protección especiales y sistemas de monitoreo especiales. Nuestra fábrica cuenta con la experiencia y el equipo para producir subestaciones de alta calidad para las aplicaciones más exigentes.

7. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es el nivel de descarga parcial aceptable para una subestación transformadora tipo caja?

Respuesta: El nivel de descarga parcial aceptable depende de la clase de voltaje y de las normas aplicables. Para una subestación tipo caja de 12 kV, el requisito típico es menos de 5 pC a 1,1 veces la tensión nominal. Para voltajes más altos, el requisito puede ser inferior a 10 pC. En Lugao Power Co., Ltd., nuestras subestaciones se prueban para cumplir o superar estos requisitos y proporcionamos informes de prueba con cada unidad.

Pregunta 2: ¿Con qué frecuencia se deben realizar las pruebas de descarga parcial?

Respuesta: Las pruebas de descarga parcial deben realizarse durante la fabricación, durante la puesta en servicio y periódicamente durante la operación. Para el monitoreo en línea, se recomienda el monitoreo continuo para subestaciones críticas. Para pruebas periódicas, recomendamos una prueba anual para la mayoría de las aplicaciones. La frecuencia puede aumentarse en subestaciones más antiguas o con antecedentes de problemas de descargas parciales.

Pregunta 3: ¿Qué causa la descarga parcial en una subestación transformadora tipo caja?

Respuesta: La descarga parcial es causada por defectos en el sistema de aislamiento, como huecos, contaminantes o daños. Estos defectos pueden introducirse durante la fabricación o desarrollarse durante la operación debido al envejecimiento térmico, tensión mecánica o entrada de humedad. El diseño compacto y el recinto sellado de una subestación tipo caja pueden aumentar el riesgo de descarga parcial al aumentar la tensión eléctrica y atrapar la humedad.

Pregunta 4: ¿Se puede reparar la descarga parcial o es necesario reemplazar la subestación?

Respuesta: En algunos casos, la descarga parcial se puede reparar reemplazando el componente de aislamiento afectado. Sin embargo, si la descarga ha causado una degradación significativa, es posible que sea necesario reemplazar toda la subestación. El mejor enfoque es detectar las descargas parciales tempranamente, antes de que se produzcan daños importantes, y tomar medidas correctivas. En nuestra fábrica ofrecemos servicios de reparación y reemplazo de nuestros productos de Subestaciones Transformadoras Tipo Caja.

Pregunta 5: ¿Cuál es la diferencia entre descarga parcial y descarga en corona?

Respuesta: La descarga parcial y la descarga en corona son fenómenos relacionados. La descarga en corona es un tipo de descarga parcial que se produce en la superficie de un conductor en un gas o líquido. Se caracteriza por un brillo visible y un silbido. Descarga parcial es un término más amplio que incluye descarga en corona, así como descarga que ocurre dentro de huecos o a lo largo de superficies en aislamiento sólido. En el contexto de una subestación transformadora tipo caja, descarga parcial es el término más relevante porque incluye la descarga en el aislamiento sólido, que es la principal preocupación.

8. Conclusión

El control de descargas parciales es fundamental en las subestaciones transformadoras tipo caja porque el diseño compacto y el recinto sellado crean condiciones favorables a la degradación del aislamiento. Una descarga parcial incontrolada puede provocar una avería total, provocando incendios, explosiones y cortes de energía. La prevención de descargas parciales requiere una combinación de diseño cuidadoso, materiales de alta calidad y procesos de fabricación rigurosos. También requiere una detección y un seguimiento eficaces para identificar signos tempranos de degradación y tomar medidas correctivas antes de que se produzca una falla. En Lugao Power Co., Ltd., nuestra fábrica está comprometida a fabricar productos de subestaciones transformadoras tipo caja que cumplan con los más altos estándares de confiabilidad de aislamiento. Utilizamos aislamiento de epoxi fundido al vacío, diseño optimizado del campo eléctrico y rigurosas pruebas de descarga parcial para garantizar que nuestras subestaciones brinden un rendimiento confiable durante toda su vida útil.

Ya sea que esté diseñando una nueva subestación, actualizando una existente o buscando un socio confiable para su próximo proyecto, lo invitamos a comunicarse con nuestro equipo técnico para analizar sus requisitos. Podemos proporcionar especificaciones detalladas del producto, informes de pruebas de descarga parcial y soporte para aplicaciones. Nuestro compromiso con la calidad y la satisfacción del cliente nos ha convertido en un socio confiable para proyectos de distribución de energía en todo el mundo.

Póngase en contacto con Lugao Power Co., Ltd. hoypara analizar los requisitos de su subestación transformadora tipo caja y descubrir cómo nuestros productos pueden garantizar un funcionamiento confiable y libre de descargas parciales para su sistema de distribución de energía.
