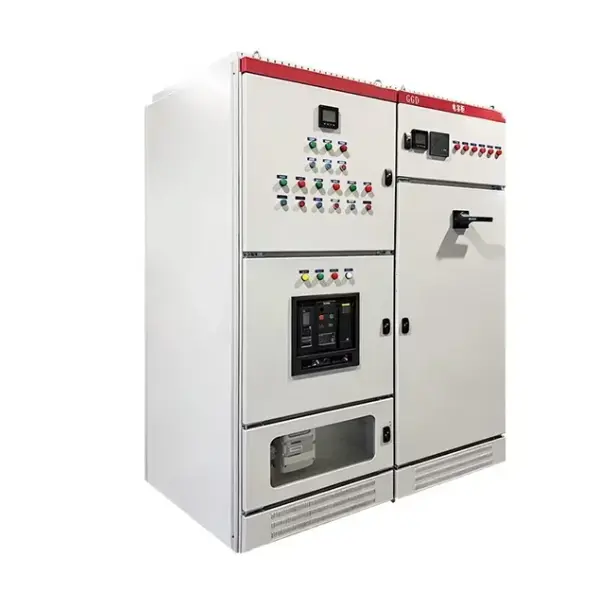

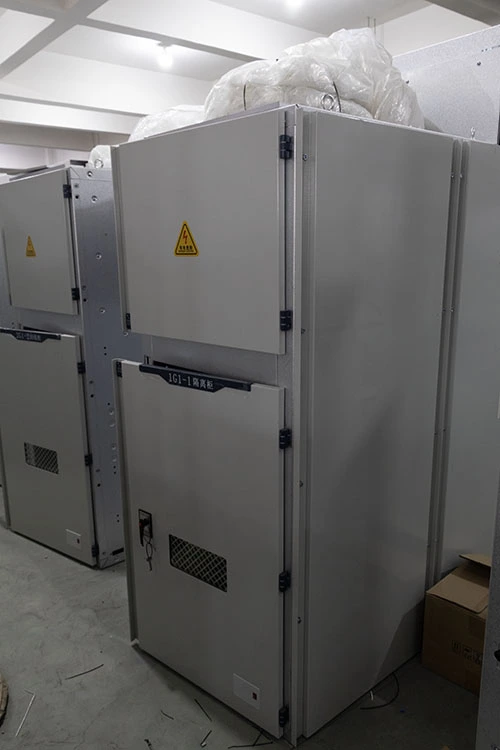

Aparamenta modular de baja tensión de tipo fijo GGD

Definición e identidad central

El tablero de distribución modular de bajo voltaje de tipo fijo GGD es un conjunto de tablero de distribución para interiores, de piso y con gabinete metálico. Está diseñado específicamente paradistribución de energía CA de bajo voltajeen sistemas eléctricos industriales y comerciales trifásicos. Como producto fundamental en la jerarquía de distribución de energía, se ubica entre los terminales secundarios del transformador y los tableros de distribución del ramal final, funcionando como el centro de energía principal de una instalación.

Parámetros del producto

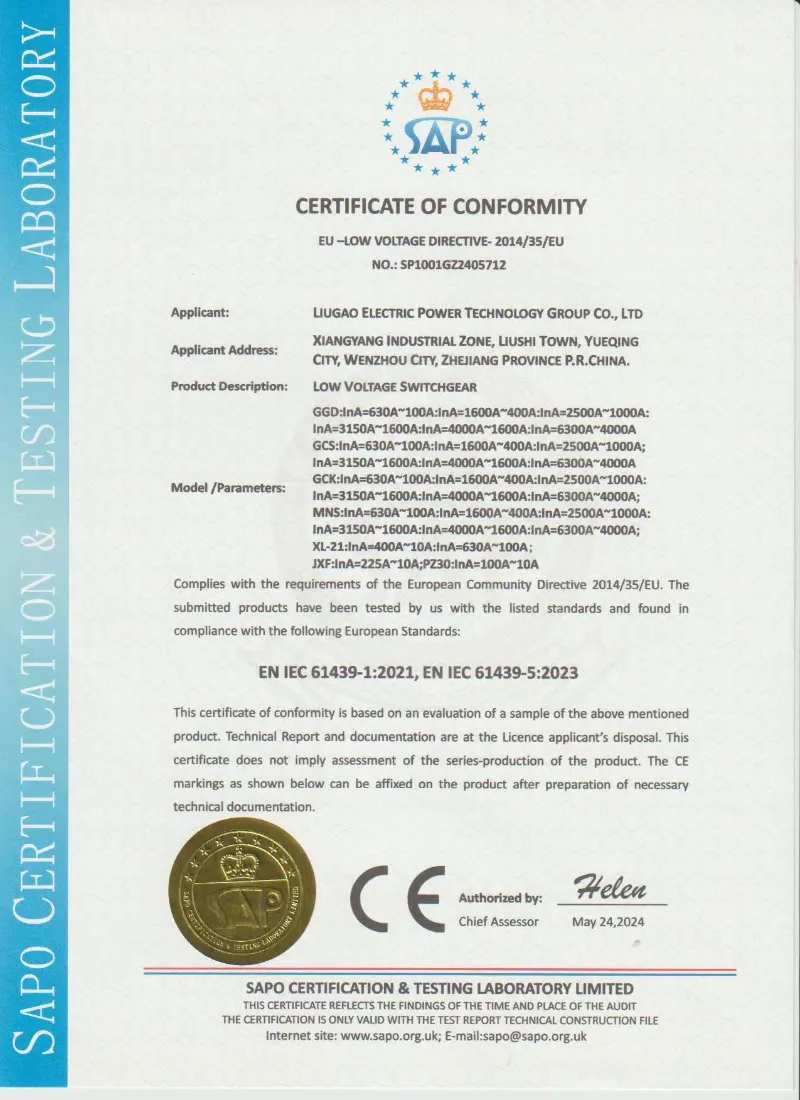

Certificación y Garantía de Calidad

lugãofabrica aparamenta de baja tensión de tipo fijo GGD de acuerdo con los requisitos técnicos del proyecto y las normas aplicables de aparamenta de baja tensión. Se pueden proporcionar informes de inspección y pruebas de rutina antes del envío de acuerdo con el acuerdo técnico confirmado.

• Diseño y pruebas basados ​​en IEC 61439-1/2
• Fabricación e inspección basadas en GB/T 7251
• Prueba de resistencia a la frecuencia industrial
• Prueba de resistencia de aislamiento
• Inspección de cableado y funcionamiento funcional.
• Verificación de aumento de temperatura según configuración.
• Informe de prueba de rutina antes del envío
• Fotos de inspección de fábrica disponibles bajo petición

Filosofía de instalación fija

A diferencia de los cuadros de tipo extraíble donde las unidades funcionales se pueden retirar mediante correderas, el GGD emplea un concepto de montaje permanentemente fijo:

● Todos los dispositivos principales (disyuntores de aire (ACB), disyuntores de caja moldeada (MCCB) e interruptores de aislamiento se atornillan directamente a placas de montaje rígidas.

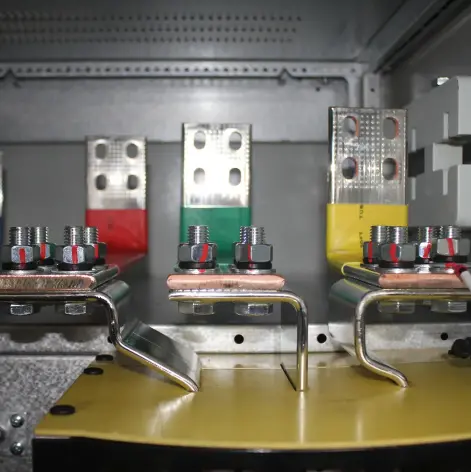

● Las conexiones eléctricas entre los dispositivos y las barras colectoras se realizan mediante enlaces de cobre atornillados o conexiones de cables, no mediante contactos enchufables.

● Este enfoque fijo elimina la complejidad mecánica, el costo y el mantenimiento asociados con los mecanismos deslizantes, lo que lo hace ideal para instalaciones estables a largo plazo donde las posiciones de los circuitos rara vez cambian.

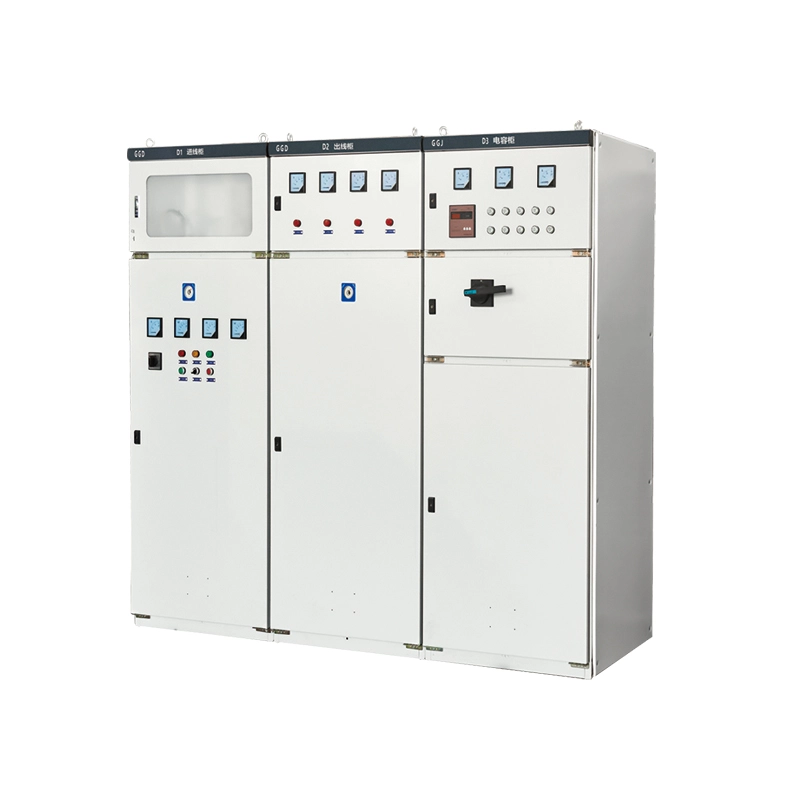

Construcción de gabinetes modulares

● El gabinete está construido a partir de cubículos modulares estandarizados, cada uno de los cuales comparte la misma altura y profundidad:

● Dimensiones del marco: 2200 mm (alto) × 600/800/1000/1200 mm (ancho) × 600/800 mm (profundidad)

● Cada cubículo es un módulo de acero soldado independiente que se puede atornillar uno al lado del otro para formar una alineación continua de tableros de distribución.

● Los cubículos se clasifican funcionalmente como unidades de entrada (alimentador-receptor), acoplador de bus (interconexión de bus) o alimentador (distribución de salida).

Ventajas del producto

Ventaja 1 – Robustez estructural

El marco de acero reforzado 8MF ayuda a mantener la estabilidad mecánica por debajo del nivel de resistencia a cortocircuitos confirmado. Corriente nominal máxima soportada: 63 kA. El marco del gabinete está diseñado para soportar los requisitos de resistencia a cortocircuitos específicos del proyecto. La corriente nominal máxima soportada se puede configurar de acuerdo con el diseño eléctrico confirmado.

Ventaja 2: implementación modular y rápida

Cubículos estandarizados de entrada, acoplador y alimentador. Misma altura/profundidad. Configuración rápida del proyecto mediante la disposición de unidades estándar una al lado de la otra. Reduce el tiempo de instalación en sitio y la complejidad del diseño.

Ventaja 3: ciclo de vida rentable

El montaje fijo (sin mecanismos extraíbles) reduce el costo inicial. Sin correderas para cajones, contactos enchufables ni enclavamientos complejos. Mantenimiento mínimo, costo total de propiedad competitivo.

Ventaja 4 – Gestión térmica optimizada

Enfriamiento por convección natural: rejillas inferiores + tapa de techo con ventilación superior. Crea un efecto chimenea: el aire caliente sale y el aire frío entra. Sin ventiladores, sin ruido y sin mantenimiento adicional.

Ventaja 5: mantenimiento y operación simplificados

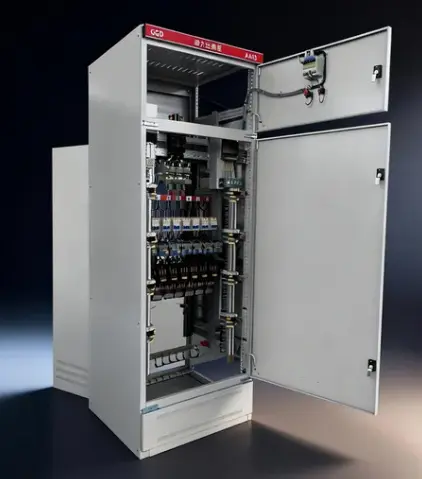

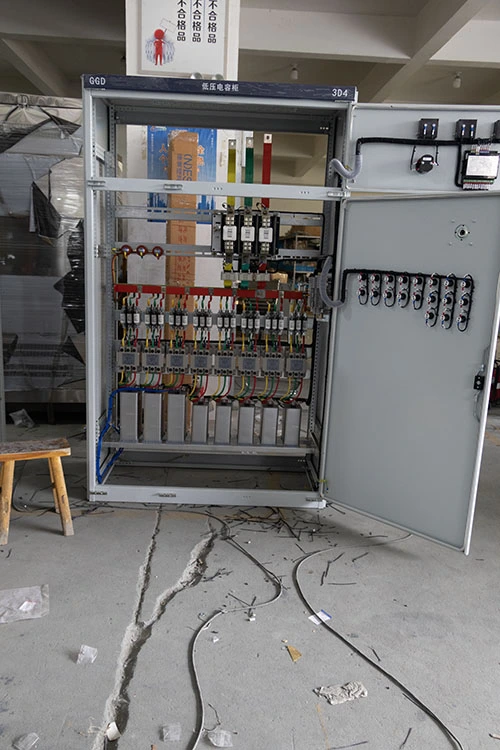

Mandos, contadores, indicadores en puerta frontal a altura ergonómica. Manijas del disyuntor accesibles sin abrir la puerta. Diseño interno espacioso con barra colectora, disyuntor y compartimentos de cables separados: fácil inspección visual.

Características del producto

Característica 1: Sistema de recubrimiento en polvo multicapa

Cada panel de acero se somete a un pretratamiento de cinco etapas (desengrasado, enjuague, fosfatado, pasivación y secado) antes de recibir una capa uniforme de polvo electrostático de epoxi-poliéster. Este recubrimiento ofrece una adhesión superior y resistencia a la humedad, asegurando laAparamenta modular de baja tensión de tipo fijo GGDmantiene su apariencia y protección contra la corrosión incluso en ambientes industriales tropicales o de alta humedad.

Característica 2: Barreras de arco transparentes

Barreras de policarbonato entre barras principales y compartimentos de dispositivos. Proporciona una separación física visible para la seguridad del operador durante la inspección, al tiempo que permite la confirmación visual del estado de la barra colectora.

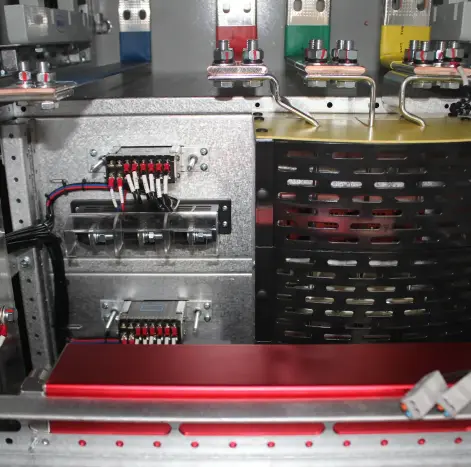

Característica 3: Zona espaciosa de terminación de cables

● Gran compartimento inferior para cables con placa prensaestopas abierta, que se adapta a grandes radios de curvatura de cables de alimentación. Se incluyen abrazaderas de cable ajustables para aliviar la tensión en las conexiones eléctricas.

Característica 4: Barra colectora de puesta a tierra integrada

La barra colectora de tierra de cobre continua recorre toda la longitud del conjunto con puntos preperforados por cubículo. Simplifica la conexión a tierra en sitio para circuitos entrantes y salientes, asegurando el cumplimiento de la conexión a tierra del sistema.

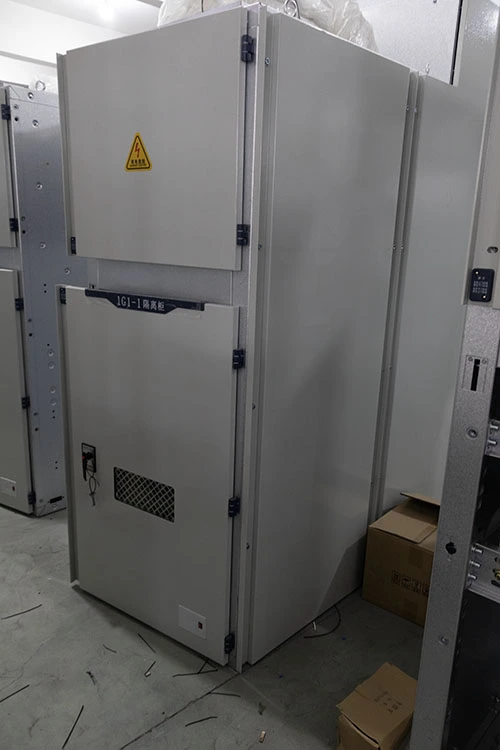

Característica 5: Manija externa con provisión para candado

Manijas del interruptor principal montadas externamente, bloqueables en posición APAGADO. Permite LOTO mecánico seguro durante el mantenimiento, proporcionando un aislamiento visual claro.

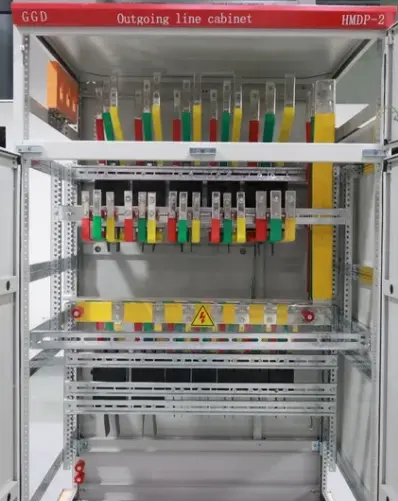

Característica 6: Configuración de barra colectora flexible

Admite entrada de cable superior/inferior y distribución 3P4W o 3P5W. Barras colectoras de fase claramente marcadas con codificación de colores estándar (amarillo, verde, rojo, azul para neutro) para minimizar los errores de cableado.

Aplicación del producto

La aparamenta modular de bajo voltaje de tipo fijo GGD se implementa ampliamente en varios sectores donde se prioriza la distribución fija confiable:

● Servicios e infraestructura de construcción: distribución de iluminación de escaleras en torres residenciales de gran altura, suministro de energía para ventilación de estacionamientos subterráneos y gabinetes de control de alumbrado público municipal.

● Sistemas Auxiliares Industriales: Paneles de energía de salas de compresores, alimentadores de motores de procesos no críticos en plantas de cemento y agregados, y tableros de distribución de almacenes en fábricas.

● Tratamiento de Agua y Aguas Residuales: Motores alimentadores de estaciones de bombeo para toma de agua cruda y descarga de efluentes tratados, y suministro de energía a equipos de dosificación de químicos.

● Energía Renovable: Paneles combinadores de CA y tableros de distribución de energía auxiliar en parques solares montados en tierra.

● Instalaciones comerciales: paneles de sincronización y distribución de generadores de respaldo en centros comerciales y paneles de alimentación de enfriadores HVAC en estaciones de energía de campus universitarios.

● Energía temporal y para construcción: Cajas de distribución de energía temporales y paneles de suministro de energía para polipastos de construcción en el sitio, donde la construcción fija y robusta ofrece una mayor durabilidad que los diseños de paneles más livianos.

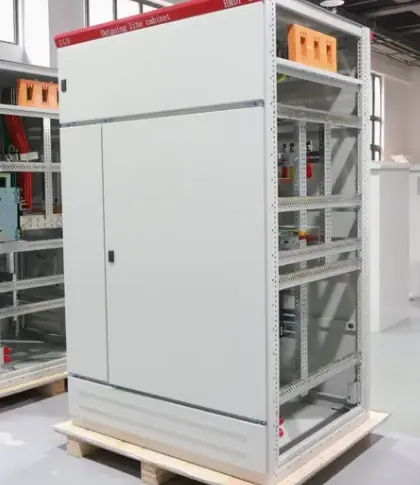

Embalaje y envío

Cada gabinete de distribución de baja tensión GGD está protegido con una película antioxidante, un acolchado de espuma y un embalaje de exportación de madera contrachapada. La base del gabinete se puede diseñar para su manipulación con montacargas según los requisitos de envío.

Embalaje: film estirable, protección a prueba de humedad y estuche de exportación de madera contrachapada

Envío: FOB Ningbo, puertos principales CIF o EXW disponibles

Fijación del gabinete: componentes internos reforzados antes del envío

Documentos: lista de embalaje, diagrama de cableado e informe de prueba incluidos

Servicio postventa

Soporte técnico para instalación y puesta en marcha.

Soporte para diagramas de cableado y planos de diseño.

Guía de repuestos para disyuntores, medidores y componentes de control.

Condiciones de garantía según el acuerdo de pedido confirmado.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el tablero fijo GGD y el tablero extraíble GCS/MNS?

GGD utiliza disyuntores de montaje fijo y conexiones cableadas, mientras que GCS o MNS utilizan cajoneras extraíbles. GGD es más rentable para sistemas de distribución estables donde los circuitos no necesitan reemplazo frecuente.

P2: ¿Se puede personalizar el gabinete GGD según mi diagrama unifilar?

Sí. Lugao puede configurar gabinetes de entrada, alimentador, acoplador de bus, medición y compensación de capacitores de acuerdo con su diagrama eléctrico y los requisitos de la marca de los componentes.

P3: ¿Qué marcas de componentes se pueden utilizar?

Las opciones comunes incluyen ABB, Schneider, Siemens, CHINT, Delixi u otras marcas específicas del proyecto, según el presupuesto y los requisitos técnicos.

P4: ¿Qué documentos se suministran antes del envío?

Podemos proporcionar dibujos de diseño, diagramas de cableado, informes de pruebas de rutina, listas de empaque y fotografías del producto antes del envío de acuerdo con el pedido confirmado.
