Cuadro de distribución de energía fija XL-21

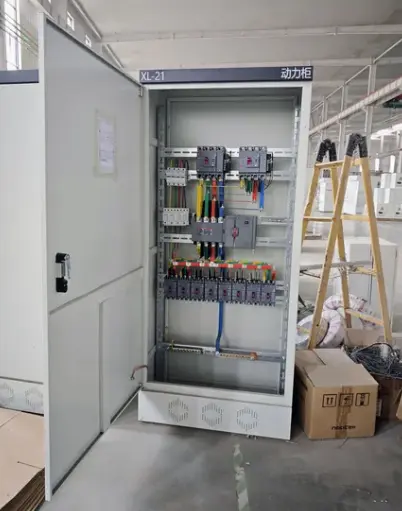

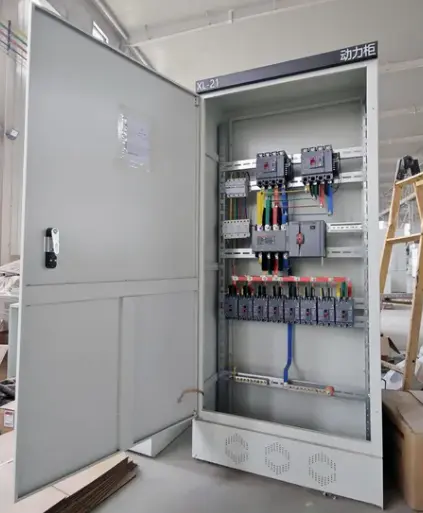

La celda de distribución de energía fija XL-21 es un gabinete de distribución de energía de bajo voltaje cerrado, montado en la pared o en el piso, generalmente con una clasificación de hasta 630 A. Cuenta con una estructura de montaje interno de tipo fijo, lo que significa que todos los disyuntores, contactores, medidores y terminales están montados permanentemente en rieles internos o placas de montaje, en lugar de ser extraíbles.

¿Qué hace este producto?

● Recibe y distribuye energía eléctrica desde una fuente entrante principal a múltiples circuitos derivados salientes.

● Proporciona protección contra sobrecorriente y cortocircuitos para equipos posteriores mediante disyuntores de caja moldeada (MCCB) o disyuntores en miniatura (MCB).

● Permite el control local de motores, circuitos de iluminación y otras cargas mediante botones o interruptores selectores montados en la puerta.

● Alberga dispositivos de medición y monitoreo como amperímetros, voltímetros y medidores de energía digitales.

● Aísla los circuitos para un mantenimiento seguro mediante un interruptor de entrada principal o un disyuntor.

Parámetros técnicos

Estándares y Certificaciones

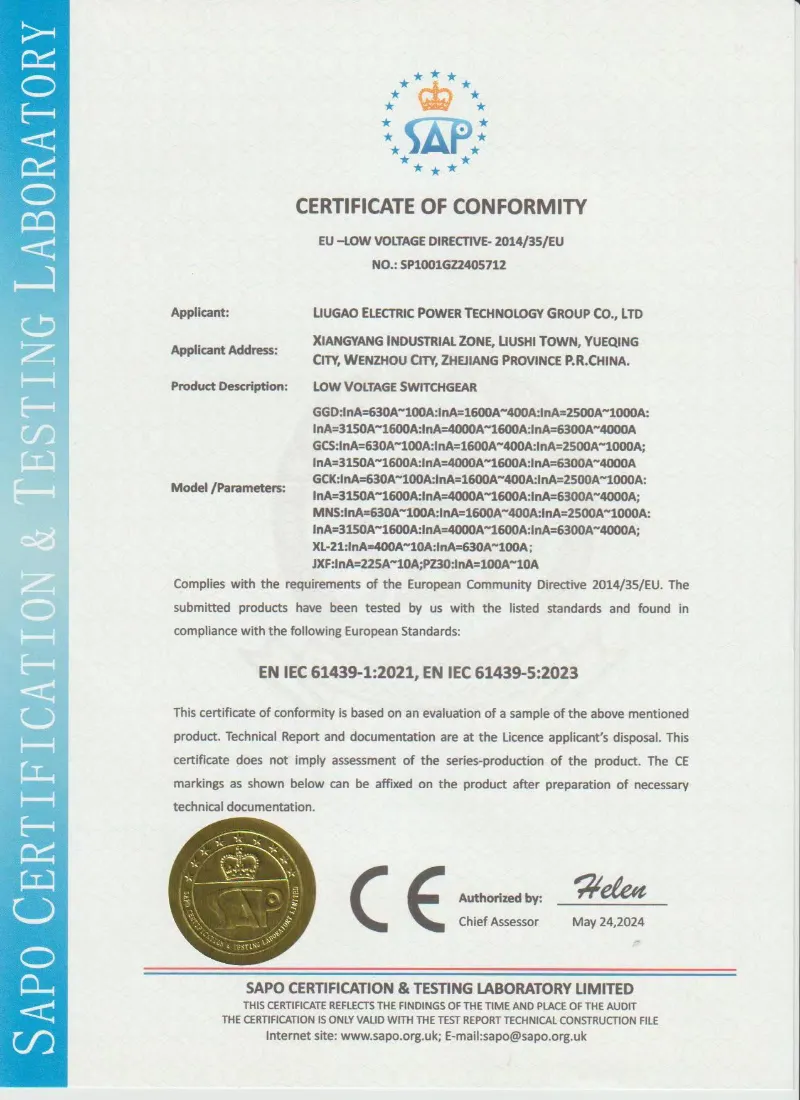

La celda de distribución de energía fija XL-21 se puede fabricar de acuerdo con IEC 61439, GB/T 7251 y los requisitos técnicos específicos del proyecto. Lugao Power admite pruebas de rutina de fábrica antes del envío, incluidas pruebas de resistencia de aislamiento, pruebas de tensión soportada de frecuencia industrial, inspección de cableado, pruebas de funcionamiento mecánico e inspección visual.

• Conjuntos de aparamenta y control de baja tensión IEC 61439
• Sistema de gestión de calidad de fábrica ISO
• Informe de prueba de rutina disponible antes de la entrega
• Inspección de terceros admitida a pedido
• Personalización OEM y específica del proyecto disponible

A diferencia de los extraíbles más grandesaparamenta, el XL-21 está diseñado para aplicaciones donde los cambios de circuito son poco frecuentes y se valora la simplicidad por encima de la flexibilidad modular. Su diseño fijo ofrece un costo inicial más bajo, un espacio más pequeño y una instalación más sencilla. En esencia, el gabinete de distribución XL-21 es el caballo de batalla de la distribución de energía pequeña y mediana: confiable, sencillo y económico.

Ventajas del producto

El cuadro de distribución de energía fija XL-21 ofrece varias ventajas convincentes que lo convierten en la opción preferida para aplicaciones de distribución fija.

Características del producto

El panel de distribución de energía de bajo voltaje incorpora las siguientes características distintivas que lo diferencian de las cajas de distribución fijas de la competencia.

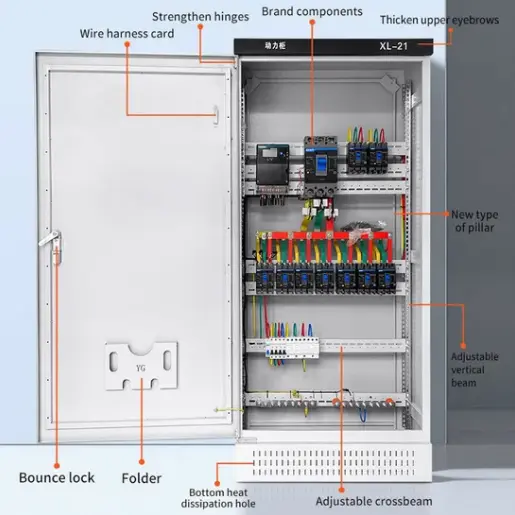

Marco soldado con doble revestimiento: el marco principal está construido con acero laminado en frío de 1,5 mm a 2,0 mm con soldadura de arco continua con protección de CO₂ en todas las juntas. Después de la soldadura, todo el gabinete se desengrasa, se fosfata y se recubre con polvo electrostático (mínimo 70 μm) en RAL 7035. Esta protección de doble capa supera significativamente a las cajas remachadas o ensambladas con pernos en ambientes corrosivos.

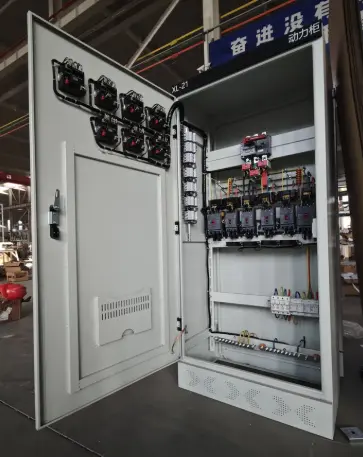

Puerta con bisagras con apertura de 130°: La puerta de entrada está equipada con bisagras de acero inoxidable de alta resistencia que permiten una apertura de 130°, además de un mecanismo de bloqueo de tres puntos (superior, medio, inferior) con una manija estándar DIN. Se proporciona una ventana de instrumento transparente para la lectura del medidor sin abrir la puerta.

Paneles laterales y traseros extraíbles: Ambos paneles laterales y el panel trasero se pueden quitar con una llave hexagonal estándar. Esto permite un acceso de 360° a los componentes internos durante la instalación o el mantenimiento, una característica que rara vez se encuentra en cajas de distribución de bajo costo.

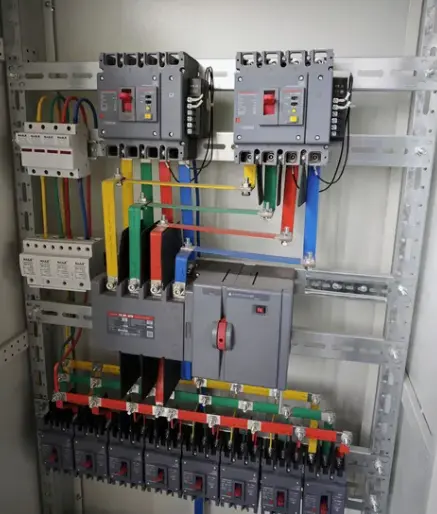

Rieles de montaje universales: internamente, el armario está equipado tanto con placas de montaje perforadas (para dispositivos montados con tornillos) como con carriles DIN tipo sombrero (para dispositivos a presión). Este diseño de sistema dual se adapta a cualquier marca de MCCB, MCB, contactor o bloque de terminales.

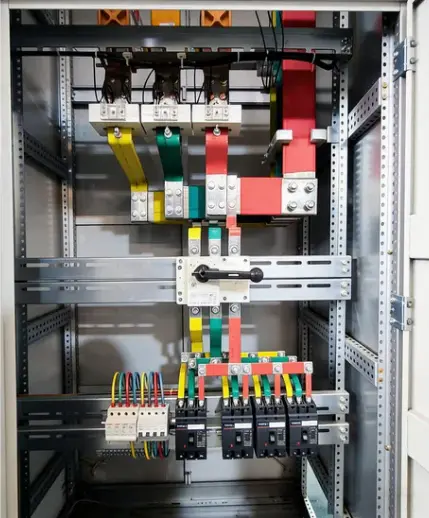

Barras colectoras de tierra y neutro integradas: la barra neutra de cobre (capacidad total) y la barra de tierra (capacidad media) instaladas de fábrica recorren toda la altura del gabinete, con puntos de conexión preperforados cada 50 mm. No es necesario añadir barras colectoras independientes en el sitio.

Sistema de gestión de cables: Canales de cables verticales en los lados izquierdo y derecho, cada uno con cubiertas extraíbles. Se proporcionan orificios ciegos de entrada/salida de cables en la parte superior, inferior y en ambas paredes laterales. Un conducto de cableado de control separado separa el cableado de bajo voltaje de los cables de alimentación.

Interruptor de aislamiento de entrada con bloqueo de puerta: la manija del interruptor de entrada principal está bloqueada mecánicamente con la puerta delantera; la puerta no se puede abrir a menos que el interruptor principal esté en la posición APAGADO. Esta característica de seguridad evita el contacto accidental con piezas vivas.

Etiquetado de circuito serigrafiado: cada posición del circuito está claramente etiquetada en la placa de montaje interior mediante serigrafía resistente al desgaste. Las etiquetas no se desvanecen ni se desprenden como las pegatinas adhesivas.

Aplicación del producto

La aparamenta de caja de distribución de energía fija XL-21 se utiliza ampliamente en los siguientes sectores:

● Plantas industriales: talleres mecánicos, líneas de montaje, equipos de manipulación de materiales, estaciones de soldadura (normalmente alimentadores de 100 A a 630 A).

● Edificios comerciales: centros comerciales, plantas de oficinas, tiendas minoristas, restaurantes (iluminación y distribución general de energía)

● Complejos residenciales: distribución de pisos en edificios de apartamentos, instalaciones comunitarias, iluminación de estacionamientos.

● Infraestructura: iluminación de túneles, energía de estaciones de peaje, gabinetes de control de alumbrado público.

● Sistemas HVAC: distribución principal para plantas enfriadoras, unidades de tratamiento de aire y salas de bombas.

● Energía en sitios temporales: remolques de construcción, distribución de energía para eventos, sets de producción de películas.

En todos estos escenarios, el gabinete de distribución eléctrica proporciona un equilibrio de costo, confiabilidad y facilidad de mantenimiento que los equipos de distribución más complejos no pueden igualar.

Preguntas frecuentes

¿Cuál es el rango de corriente nominal del tablero de distribución XL-21?

La caja de distribución de energía fija XL-21 generalmente se puede configurar de 100 A a 630 A según la carga del proyecto y el diseño del circuito.

¿Puede Lugao personalizar el diseño de los componentes internos?

Sí. Podemos personalizar el diseño de MCCB, MCB, contactores, medidores, terminales, barras colectoras y posiciones de entrada de cables de acuerdo con su diagrama unifilar.

¿Qué información debo proporcionar para la cotización?

Proporcione voltaje nominal, corriente nominal, número de circuitos entrantes y salientes, especificaciones del disyuntor, grado de protección, tipo de instalación, cantidad y puerto de destino.

¿Puede proporcionar diagramas de cableado antes de la producción?

Sí. Lugao puede proporcionar planos de diseño, diagramas de cableado y documentos de confirmación técnica antes de la producción para la aprobación del cliente.

¿El gabinete XL-21 es adecuado para uso en exteriores?

Los armarios estándar XL-21 se utilizan principalmente en interiores. Para aplicaciones en exteriores, podemos personalizar una mayor protección IP, una estructura resistente a la lluvia y un revestimiento anticorrosión.

Embalaje, envío, posventa y preguntas frecuentes

Embalaje y envío

Embalajes individuales:Cada gabinete se envuelve en papel antioxidante VCI, luego en plástico de burbujas, luego en película estirable y finalmente se coloca en una caja de madera contrachapada de 10 mm con protectores de bordes de acero.

Condiciones de envío:FOB Ningbo, puertos principales CIF o Ex-works.

Plazo de entrega:15 días hábiles para configuraciones estándar (hasta 10 unidades).

Servicio posventa: garantía de 1 año

●Período de garantía:12 meses desde la puesta en servicio o 18 meses desde el envío, lo que ocurra primero.

●Cobertura:Defectos de fabricación que incluyen grietas en la soldadura del marco, fallas en el recubrimiento (no abrasivo), bloqueo de puertas defectuoso y errores de cableado.

● Exclusiones:Daños por instalación inadecuada, sobrecarga más allá de la corriente nominal, impacto físico, corrosión por productos químicos no especificados o fuerza mayor.
