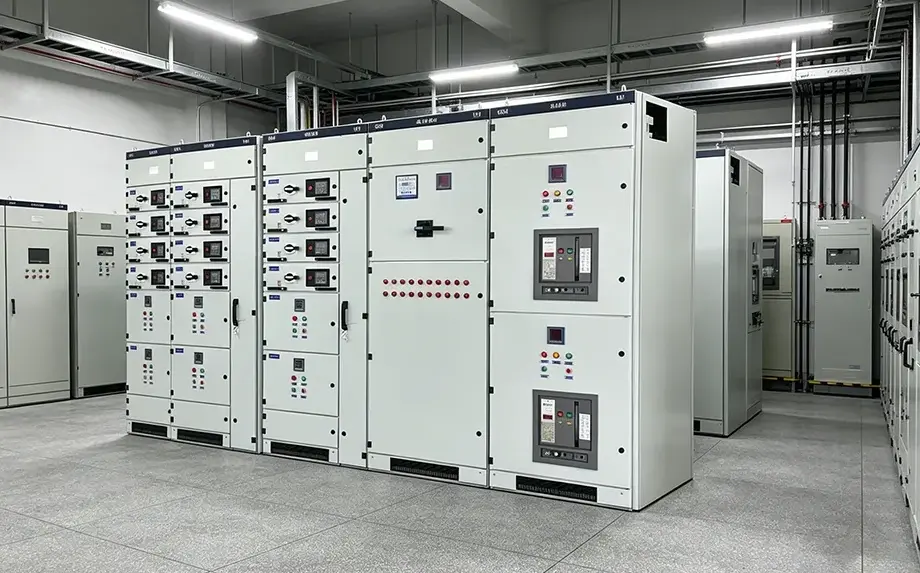

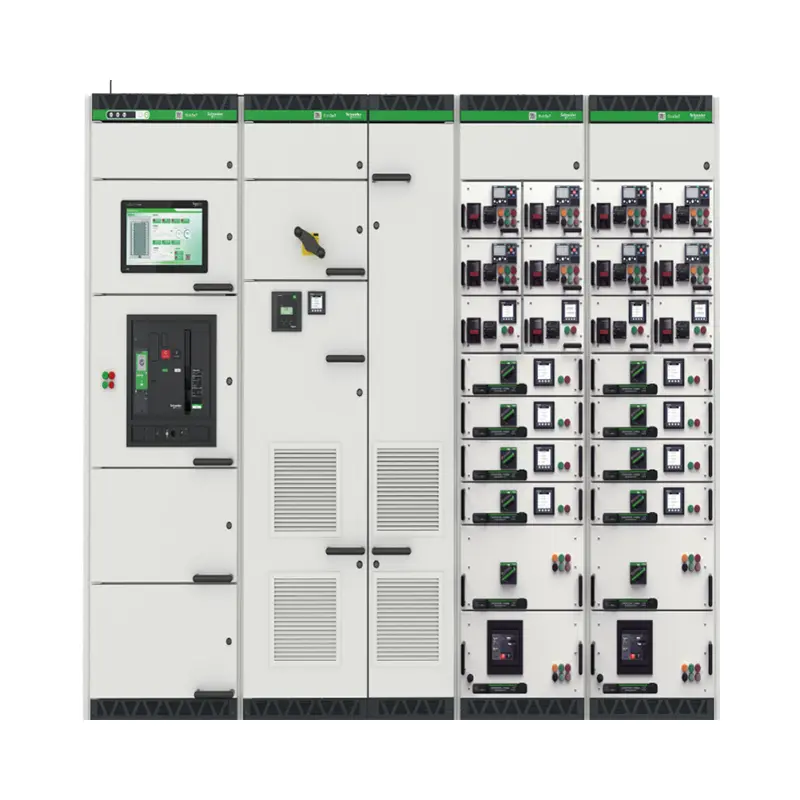

Dispositivo de distribución inteligente de panel tipo cajón de distribución de energía

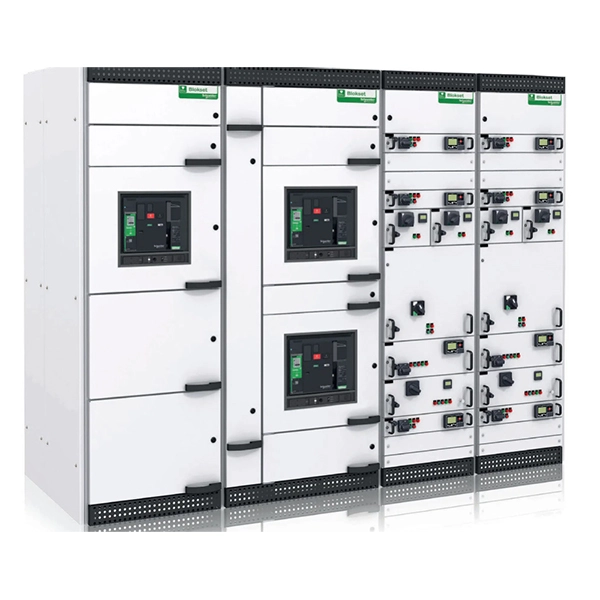

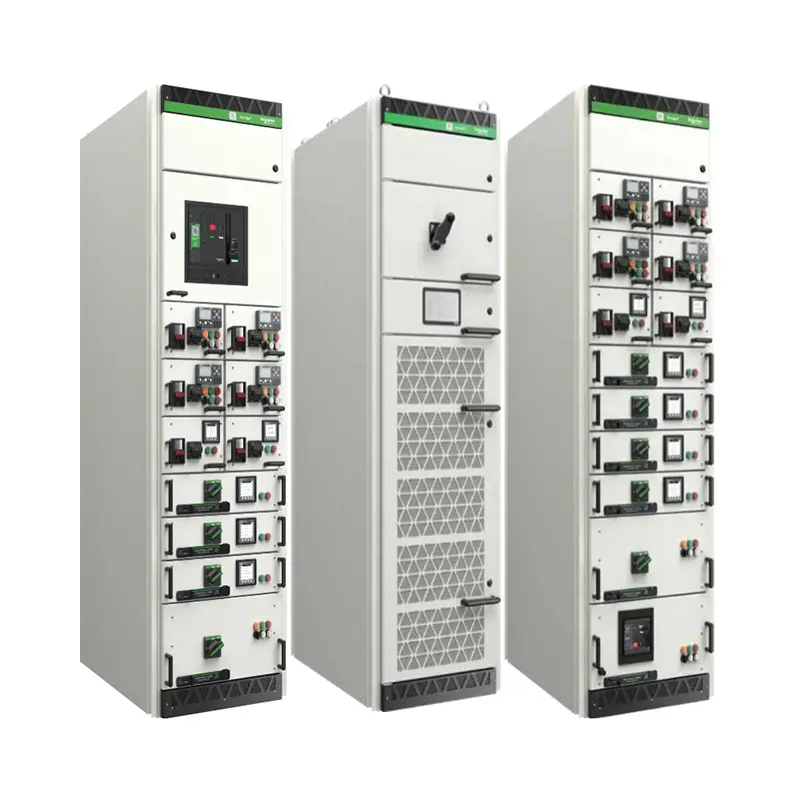

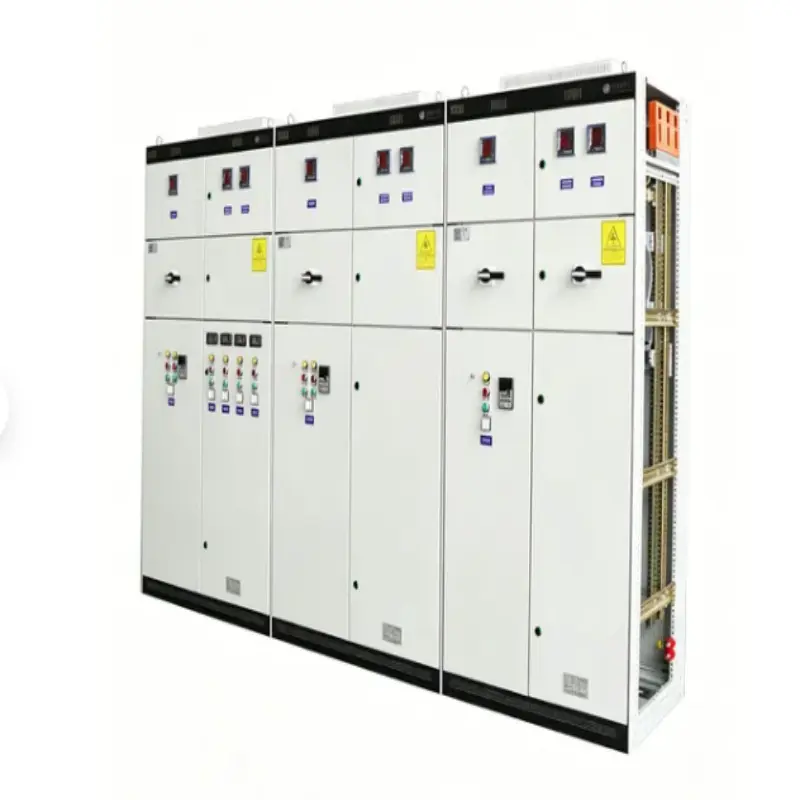

El tablero de distribución inteligente tipo cajón de distribución de energía de Lugao Power Co., Ltd. es un conjunto de bajo voltaje de alto rendimiento que combina protección, medición y comunicación inteligentes. A diferencia de los paneles fijos tradicionales, esta versión tipo cajón permite insertar o retirar cada unidad de circuito sin apagar todo el sistema. Cada cajón alberga un disyuntor, un controlador y sensores dedicados. La capacidad "inteligente" proviene de analizadores de calidad de energía integrados, comunicación Modbus TCP/IP o Profibus y alertas automáticas de fallas. ElAparamentaEs adecuado para sistemas AC 690 V, 50/60 Hz, corriente nominal de hasta 6300 A. Cumple con los estándares IEC 61439-1/2 y GB/T 7251.

Características del producto y aplicación (con formato de preguntas y respuestas)

Esta sección aborda las inquietudes comunes de los compradores y destaca las ventajas de ingeniería del tablero de distribución inteligente tipo cajón de distribución de energía.

P1: ¿Cómo mejora el mantenimiento el mecanismo del cajón?

R: La unidad cuenta con un cajón de tres posiciones (conectado/probado/desconectado) con enclavamientos mecánicos. Puede reemplazar un cajón defectuoso en menos de 60 segundos sin apagar los circuitos adyacentes. Este es un beneficio clave del tablero de distribución inteligente tipo cajón de distribución de energía para instalaciones críticas.

P2: ¿Qué funciones "inteligentes" están integradas?

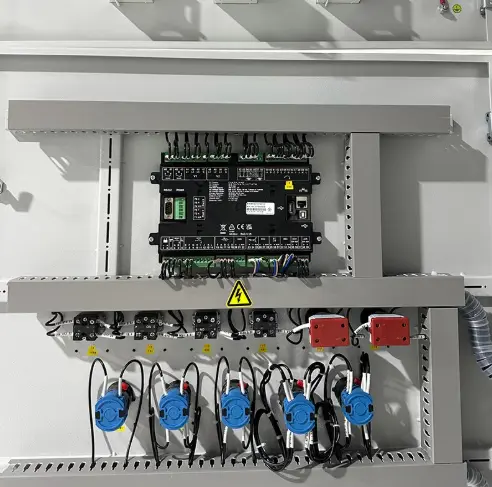

R: Monitoreo de voltaje, corriente, factor de potencia y armónicos en tiempo real. Alarma automática en caso de sobrecarga, cortocircuito o aumento de temperatura. Los registros de datos se pueden exportar a través de RS485 o Ethernet. Control remoto de disparo/cierre desde un sistema SCADA central.

P3: ¿Es confiable el mecanismo del cajón después de muchas inserciones?

R: Sí. Cada cajón se prueba para 5000 operaciones mecánicas y 1000 operaciones eléctricas sin degradación del rendimiento. Los contactos están plateados con presión por resorte.

P4: ¿Dónde se puede instalar este producto?

Lista de aplicaciones:

1. Centros de datos: para rutas de energía redundantes y MTTR (tiempo medio de reparación) mínimo.

2. Hospitales: Los circuitos críticos de soporte vital requieren energía ininterrumpida.

3. Plantas Industriales: Centros de control de motores (MCC) para transportadores, bombas y compresores.

4. Complejos Comerciales: Iluminación de centros comerciales y distribución de HVAC.

5. Energía Renovable: Integración solar/eólica con retroalimentación de red inteligente.

Parámetros del producto (especificación)

Detalles de producción (calidad y fabricación)

1. Caja: placa de acero laminada en frío de 2,0 mm, electrogalvanizada y con recubrimiento en polvo (RAL 7035). Resistencia a la corrosión >500 horas de prueba de niebla salina.

2. Mecanismo del cajón: Rieles guía de alta precisión con manija autoblocante. Protección IP20 segura para los dedos en el interior de los compartimentos del cajón.

3. Sistema de Barras: Barras rectangulares de cobre (98% de conductividad IACS), totalmente aisladas mediante manguitos termorretráctiles.

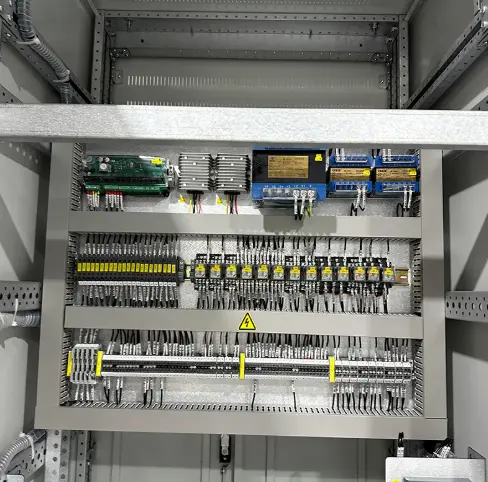

4. Cableado: cables certificados IEC UL1015 o 60245, etiquetados con números dobles y códigos de colores.

5. Pruebas: Cada unidad ensamblada se somete a:

● Tensión dieléctrica soportada (3000 V CA durante 1 min)

● Prueba de inyección primaria y secundaria

● Prueba de funcionamiento mecánico del cajón.

● Prueba de aumento de temperatura a corriente nominal máxima

Embalaje y entrega

1. Embalaje:

Cada cajón está envuelto individualmente en una película de PE antiestática. El panel principal está protegido por protectores de bordes y flejado sobre un palet de madera fumigado. Todos los recintos están cubiertos con plástico de burbujas y tejido de PP. Las unidades exteriores con clasificación IP54 obtienen una cubierta laminada impermeable adicional.

2. Marca de envío:

● Logotipo de ugao Power, número de pedido, peso, dimensión y etiqueta de “Componentes electrónicos frágiles”.

3. Entrega:

● Plazo de entrega de fabricación: 25 a 35 días hábiles después de la aprobación del dibujo.

● Puerto: Shanghai / Ningbo.

● Envío: Transporte marítimo (FCL o LCL), transporte aéreo para cajones de repuesto urgentes.

Preguntas frecuentes

P1: ¿Puedo comprar un solo cajón como repuesto sin comprar el panel completo?

R: Sí. Lugao Power Co., Ltd. vende cajones inteligentes individuales. Podemos fabricar un cajón de repuesto a juego según el dibujo original, la etiqueta del cajón, la configuración del circuito y el modelo de componente. La compatibilidad final deberá confirmarse durante la etapa de revisión técnica.

P2: ¿El tablero de distribución inteligente tipo cajón de distribución de energía admite reinicio remoto después de una falla?

R: Sí, a través del módulo de comunicación. El operador puede desconectar, diagnosticar la falla y volver a conectar de forma remota (si lo permiten los códigos de seguridad locales). Sin embargo, todavía se recomienda la inspección manual para disparos por cortocircuito.

P3: ¿Cuál es la cantidad máxima de cajones por panel para su producto?

R: Para cajones de 160A, podemos instalar hasta 24 unidades en un panel de 2200mm de altura. Para cajones 630A, máximo 12 unidades. El diseño sigue la separación Forma 4b, lo que significa que cada cajón está completamente aislado en su propio compartimento metálico.

P4: ¿Ofrecen servicio de instalación y puesta en marcha?

R: Proporcionamos puesta en marcha de vídeo remota como estándar. Opcional: Puesta en marcha in situ por parte de ingenieros de Lugao (gastos de viaje + tarifa diaria, extensión de garantía de 1 año incluida).*

P5: ¿Pueden integrar disyuntores de terceros como Mitsubishi o LS?

R: Absolutamente. El chasis del cajón está diseñado para aceptar la mayoría de las marcas principales: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT y otras. Simplemente especifique el modelo de interruptor cuando compre.

Servicio posventa y garantía

Período de garantía: 12 meses (1 año) a partir de la fecha de envío.

Durante este período,Lugao Power Co., Ltd.cubre cualquier defecto de fabricación, incluidos mecanismos de cajones, controladores inteligentes y módulos de comunicación. Se excluyen los consumibles (luces, fusibles).
