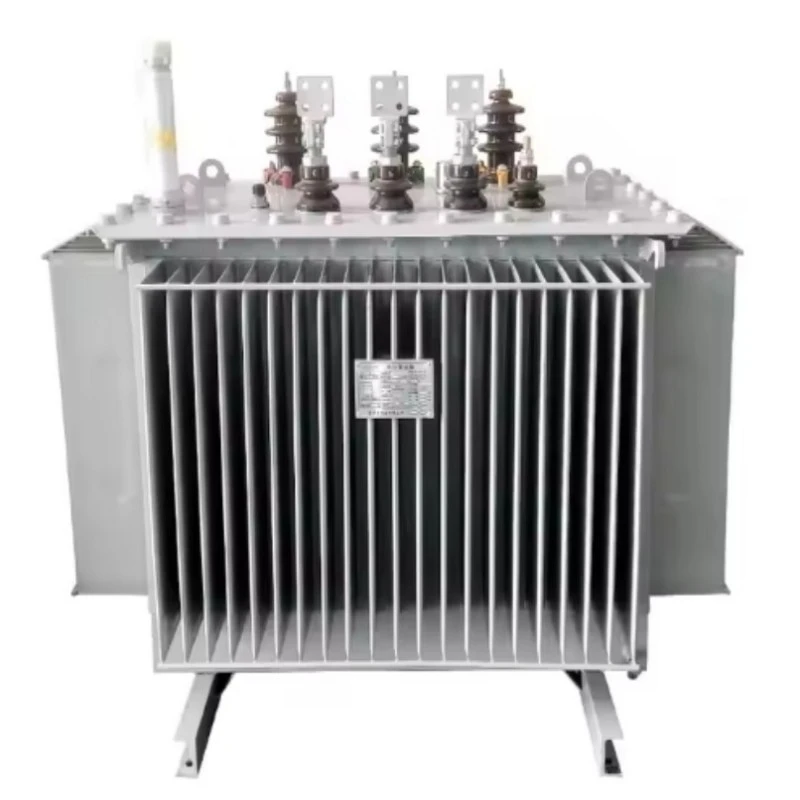

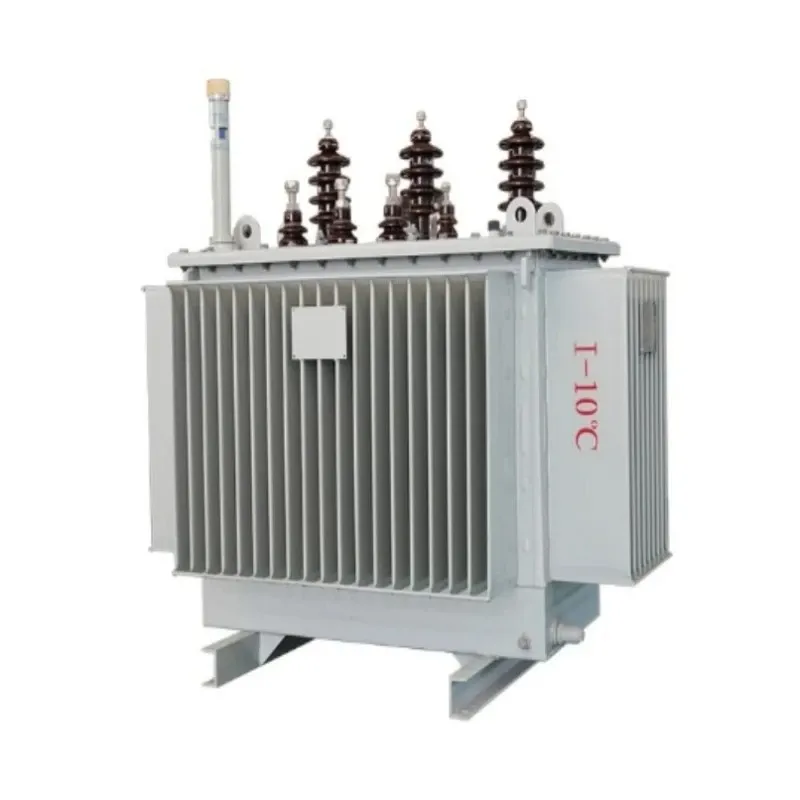

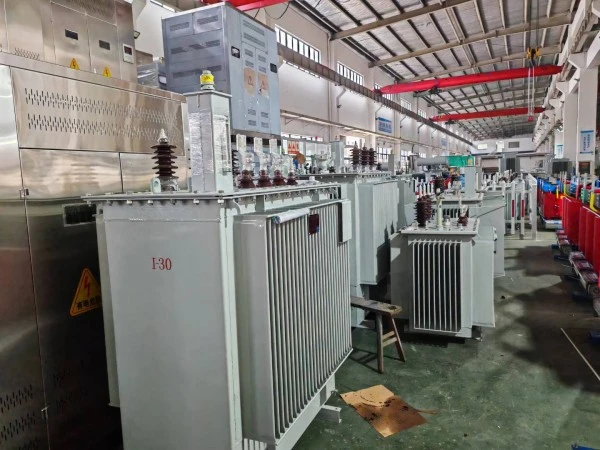

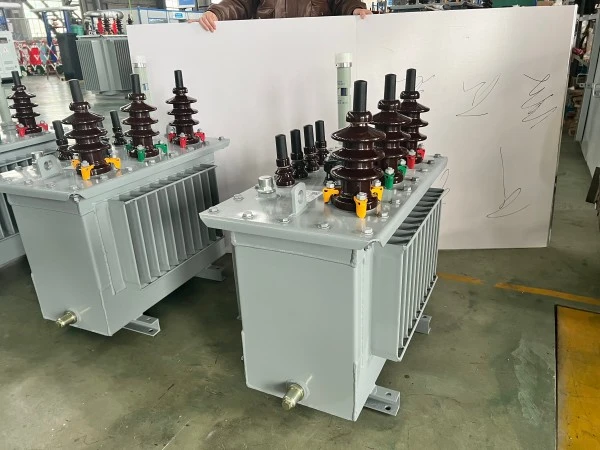

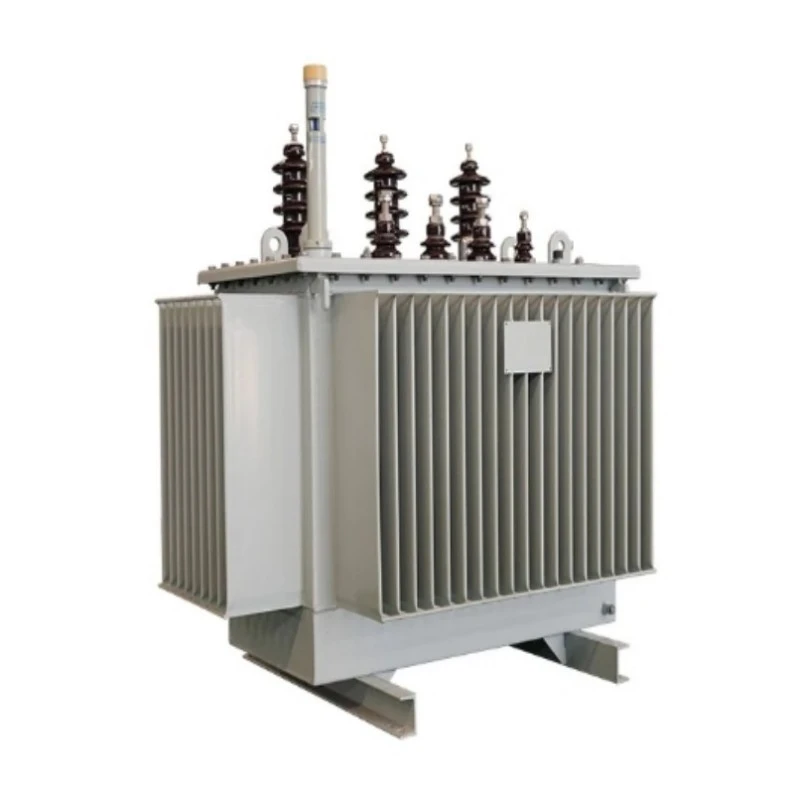

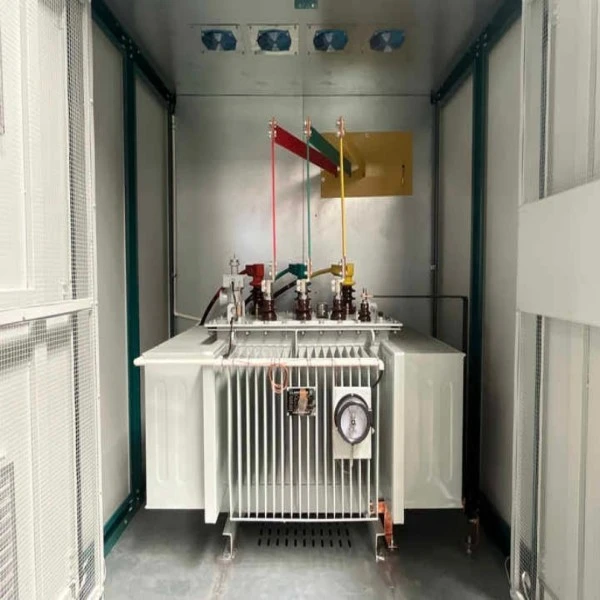

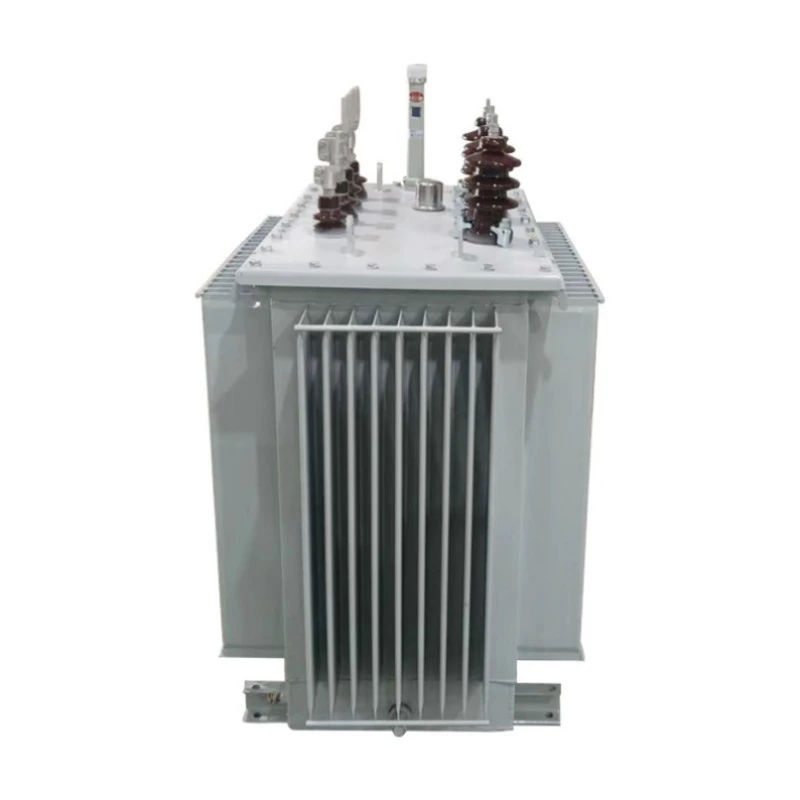

Transformador eléctrico sumergido en aceite monofásico S13

El transformador eléctrico monofásico sumergido en aceite S13 está diseñado específicamente para aplicaciones de suministro de energía monofásico, como electrificación rural, distribución residencial montada en postes y uso comercial ligero. La compra de este producto le proporciona un transformador altamente eficiente y de bajas pérdidas que reduce significativamente las pérdidas sin carga en comparación con los convencionales.T9ySerie S11, ofreciendo ahorros de energía mensurables a lo largo de su vida útil.

Este transformador cuenta con un núcleo de acero al silicio de grano orientado de alta permeabilidad con un diseño de junta superpuesta escalonada u, opcionalmente, un núcleo de aleación amorfa para pérdidas aún más bajas. El sistema de enfriamiento en baño de aceite garantiza una excelente gestión térmica, mientras que la estructura corrugada del tanque completamente sellada evita la oxidación del aceite y la entrada de humedad, lo que reduce drásticamente los requisitos de mantenimiento. Su diseño compacto y liviano facilita el montaje y transporte en poste.

Característica y aplicación del producto

Características

Cumple o supera los estándares IEC, ANSI, GB y SANS

Pérdida sin carga ultrabaja, hasta un 30% menor que la serie S11

Diseño de tanque corrugado completamente sellado sin conservador

Alta capacidad de sobrecarga y estabilidad térmica superior

Funcionamiento silencioso, ideal para zonas residenciales

Excelente capacidad de resistencia a cortocircuitos

Compacto y liviano para instalaciones montadas en postes o en plataformas

Amplio rango de tomas de voltaje para flexibilidad de la red

Opciones de aceites aislantes ecológicos disponibles

Funcionamiento sin mantenimiento en condiciones normales de servicio

Preguntas y respuestas: información clave sobre el producto

P: ¿Qué es un transformador monofásico sumergido en aceite?

R: UnTransformador monofásico sumergido en aceite. es un tipo de transformador de distribución que utiliza aceite aislante para refrigeración y aislamiento, y está diseñado para funcionar en sistemas eléctricos monofásicos. Se utiliza comúnmente en áreas residenciales, distribución de energía rural y aplicaciones comerciales livianas donde no se requiere energía trifásica. La inmersión en aceite proporciona una disipación de calor superior y protege los componentes internos de factores ambientales.

P: ¿Cómo logra la serie S13 una mayor eficiencia energética que los modelos anteriores?

R: La serie S13 logra una mayor eficiencia a través de dos avances clave: primero, el uso de acero al silicio de grano orientado laminado en frío de alta permeabilidad con una estructura central de junta superpuesta escalonada reduce significativamente la histéresis y las pérdidas por corrientes parásitas. En segundo lugar, los núcleos de aleación amorfa opcionales reducen aún más las pérdidas sin carga hasta en un 50% en comparación con el acero al silicio convencional. Estas mejoras dan como resultado valores de pérdida sin carga que son un 30% más bajos que los de la serie S11 y muy por debajo de los estándares energéticos nacionales.

P: ¿Por qué es importante la estructura completamente sellada para los transformadores monofásicos?

R: Los transformadores monofásicos suelen instalarse al aire libre en áreas con condiciones climáticas variables. El tanque corrugado completamente sellado elimina la necesidad de un conservador y evita el contacto directo entre el aceite aislante y el aire atmosférico. Esto detiene la absorción de humedad y la oxidación del aceite, que son las principales causas de la degradación del aislamiento. Como resultado, el transformador no requiere reemplazo de aceite ni mantenimiento durante su vida útil, lo que reduce en gran medida los costos operativos.

P: ¿Se puede utilizar este transformador en aplicaciones de energía renovable?

R: Sí. El transformador monofásico sumergido en aceite S13 es ideal para sistemas de energía renovable a pequeña escala, como instalaciones solares en tejados, proyectos microhidráulicos y sistemas de almacenamiento de energía residenciales. Su alta eficiencia y capacidad para manejar las fluctuaciones de voltaje lo hacen ideal para aumentar o reducir la energía en configuraciones de generación distribuida.

Principales escenarios de aplicación

Electrificación Rural:Proporciona energía monofásica confiable a aldeas, granjas y operaciones agrícolas remotas con pérdidas mínimas.

Distribución residencial montada en postes:Ideal para comunidades residenciales donde el suministro monofásico es estándar, ofreciendo tamaño compacto y bajo ruido.

Edificios Comerciales Ligeros:Se utiliza en pequeñas tiendas, oficinas y centros comerciales rurales que requieren una distribución de energía eficiente.

Integración de Energías Renovables:Adecuado para aumentar el voltaje de sistemas solares fotovoltaicos residenciales o reducir el voltaje de minirredes.

Energía de Construcción Temporal:El diseño liviano permite una fácil implementación para necesidades eléctricas temporales en sitios de construcción.

Parámetro del producto (especificación)

Tabla: Transformador monofásico sumergido en aceite S13: especificaciones típicas (11 kV/0,23 kV o 0,4 kV)*

Detalles de producción

Material central y proceso

El núcleo del transformador eléctrico monofásico sumergido en aceite S13 está construido con acero de silicio de grano orientado laminado en frío de alta permeabilidad con un diseño de junta superpuesta escalonada de 45°. Para aplicaciones que exigen la mayor eficiencia, está disponible un núcleo de aleación amorfa, que reduce las pérdidas sin carga hasta en un 50% en comparación con el acero al silicio convencional. El núcleo está cortado con precisión y apilado con cinta de vidrio semiseca para minimizar la vibración y el ruido.

Estructura de bobinado

Tanto los devanados de alto voltaje como los de bajo voltaje están enrollados con conductores de cobre libres de oxígeno, lo que garantiza una alta conductividad y pérdidas resistivas mínimas. El devanado de bajo voltaje adopta una estructura de lámina o helicoidal con conductos de aceite longitudinales, lo que mejora significativamente la resistencia mecánica y la capacidad de resistencia a cortocircuitos.

Sistema de aislamiento y refrigeración.

Como medio refrigerante y dieléctrico estándar se utiliza aceite aislante mineral de alta calidad. Los fluidos aislantes de alto punto de inflamación, respetuosos con el medio ambiente, están disponibles a pedido. El sistema de aislamiento de papel de aceite se somete a estrictos procesos de secado al vacío y llenado de aceite, lo que elimina la humedad residual y las burbujas de aire, lo que garantiza un voltaje de inicio de descarga parcial muy por encima de los requisitos estándar.

Tanque y Sellado

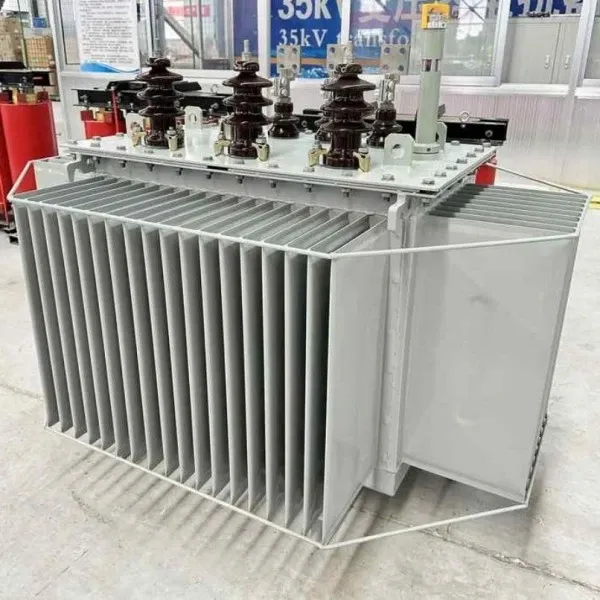

El tanque presenta un diseño de panel corrugado que proporciona disipación de calor y compensación de expansión térmica, eliminando la necesidad de un conservador externo. La estructura completamente sellada evita la oxidación del aceite y la entrada de humedad, lo que garantiza un funcionamiento sin mantenimiento durante la vida útil del transformador. Se proporcionan una válvula de alivio de presión y un indicador de nivel de aceite como características de seguridad estándar.

Preguntas y respuestas: producción y calidad

P: ¿Qué pruebas de calidad se realizan en cada transformador?

R: Cada transformador monofásico S13 se somete a un conjunto completo de pruebas de rutina y de tipo antes de la entrega, que incluyen mediciones de pérdida sin carga y de pérdida de carga, pruebas de impedancia de cortocircuito, pruebas de resistencia a sobretensión inducida, pruebas de descarga parcial y pruebas de impulso de rayo. Todos los resultados de las pruebas están documentados y rastreables.

P: ¿Cómo contribuye el diseño del tanque corrugado a la confiabilidad?

R: El diseño del tanque corrugado cumple tres funciones críticas: aumenta el área de superficie para una disipación eficiente del calor, proporciona una capacidad de expansión flexible para adaptarse a los cambios en el volumen de aceite con la temperatura y crea un ambiente completamente sellado que aísla el aceite de los contaminantes externos. Esto elimina la necesidad de un conservador de aceite y un sistema de ventilación, lo que reduce los posibles puntos de falla y simplifica el mantenimiento.

P: ¿Cuál es la vida útil esperada de este transformador?

R: En condiciones normales de funcionamiento, el transformador eléctrico monofásico sumergido en aceite S13 está diseñado para una vida útil de no menos de 30 años. La construcción completamente sellada y los materiales de alta calidad garantizan confiabilidad a largo plazo sin necesidad de reemplazo de aceite o mantenimiento del núcleo.

Capacidad de fabricación

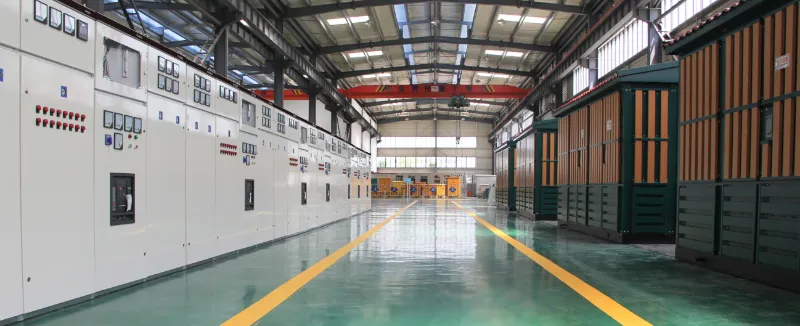

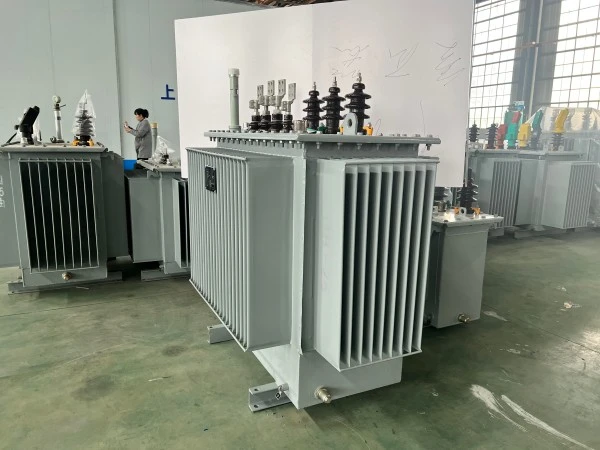

Poder Lugao opera modernas líneas de producción de transformadores equipadas con equipos avanzados de bobinado, corte de núcleos, secado al vacío y pruebas. Apoyamos la fabricación OEM y ODM y brindamos soluciones personalizadas para voltaje, capacidad, frecuencia y estándares internacionales, garantizando una calidad estable y una entrega confiable.

Servicio postventa del producto

Una vez instalado y puesto en funcionamiento el transformador, se garantiza que no tendrá fugas y que la pintura no se pelará ni se desvanecerá. Se proporciona una garantía de 5 años y soporte técnico de por vida; Se cubrirá cualquier problema de calidad que ocurra bajo uso normal dentro del período de garantía.

Todos los transformadores monofásicos S13 están cubiertos por un servicio de soporte de por vida, lo que garantiza la disponibilidad a largo plazo de repuestos y asistencia técnica.

La vida útil no es inferior a 30 años en condiciones de funcionamiento específicas.

En caso de falla del equipo, el proveedor responderá dentro de una hora después de recibir la notificación del comprador y enviará personal técnico al sitio dentro de las 24 horas a nivel nacional.

Compromiso de servicio

El transformador eléctrico monofásico sumergido en aceite S13 se fabrica en estricta conformidad con los requisitos del sistema de gestión de calidad ISO 9001:2015/2018, lo que garantiza que el producto cumpla al 100% con los estándares de calidad antes de salir de fábrica.

Nuestra empresa ofrece un servicio integral de preventa, venta y posventa para garantizar la satisfacción del cliente.

Nuestra empresa ofrece una garantía de 5 años y soporte técnico de por vida. En caso de cualquier problema de calidad, repararemos o reemplazaremos el producto de forma gratuita, garantizando la satisfacción del cliente al 100%.

Fuerza de fábrica

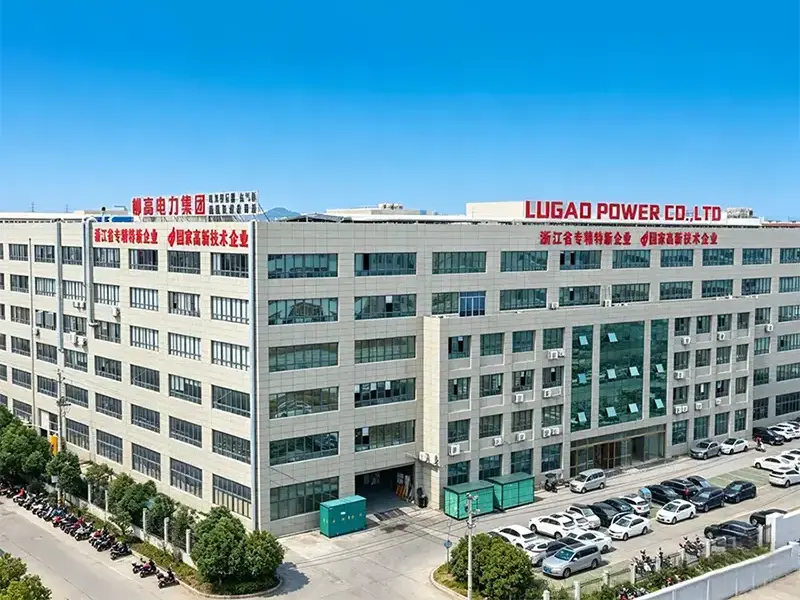

Con años de experiencia en la fabricación de equipos de transmisión y distribución de energía,Poder Lugaoha establecido una base de producción profesional dedicada a ofrecer soluciones de transformadores confiables para empresas de servicios públicos globales, contratistas de EPC, instalaciones industriales y proyectos de energía renovable.

Por qué los clientes globales eligen Lugao

✔ Fabricante profesional de transformadores

✔ Talleres de producción modernos

✔ Equipo experimentado de ingeniería e I+D

✔ Estricto sistema de gestión de calidad ISO 9001

✔ Capacidades completas de pruebas de tipo y rutina

✔ Cumplimiento de los estándares IEC, ANSI, IEEE y GB

✔ Personalización OEM y ODM disponible

✔ Cadena de suministro estable y entrega rápida

✔ Experiencia exportadora a múltiples mercados internacionales

✔ Soporte técnico profesional antes y después de la venta.
