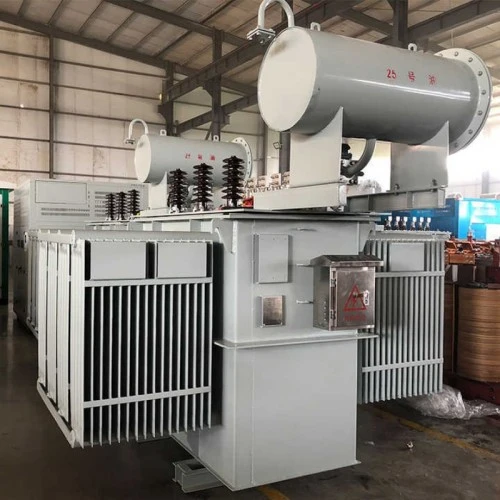

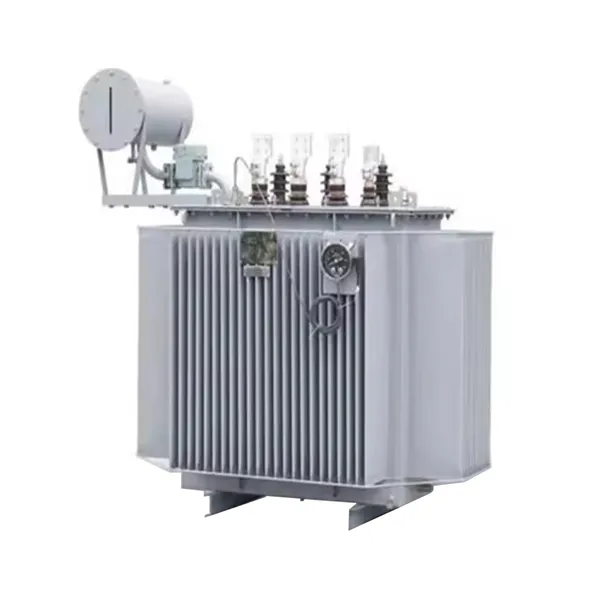

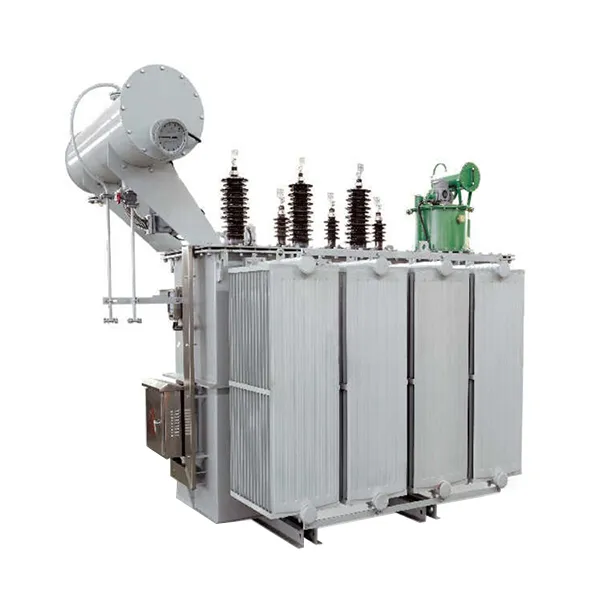

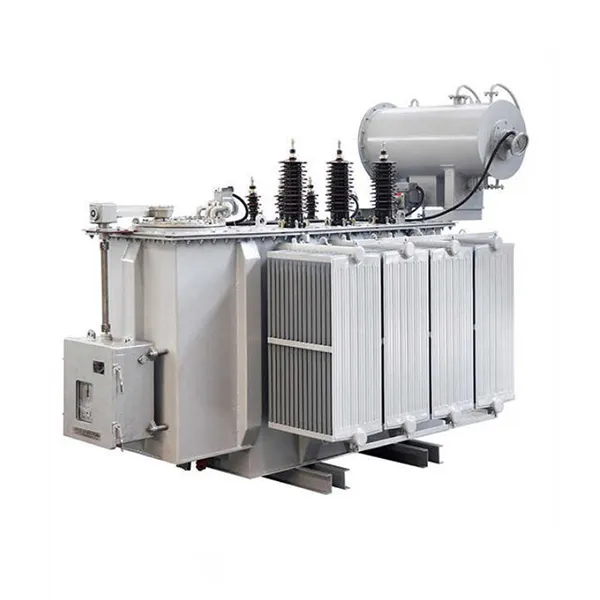

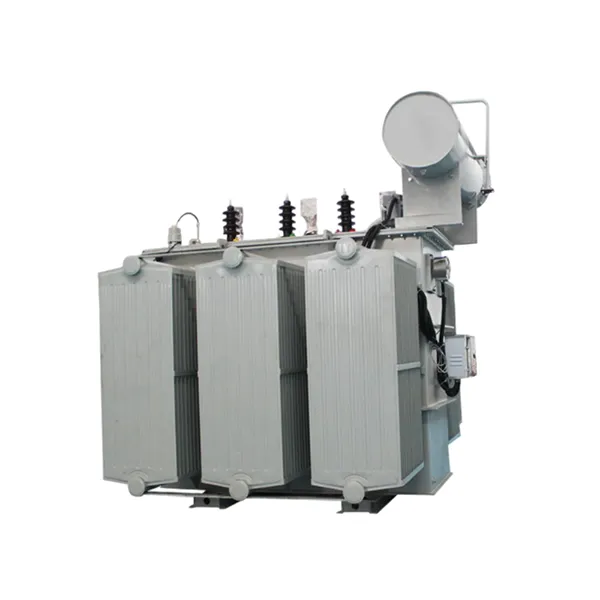

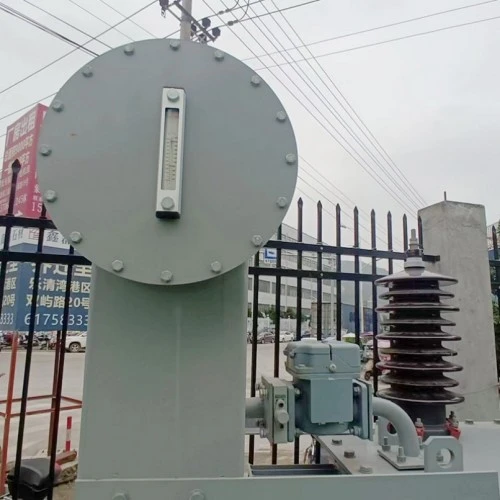

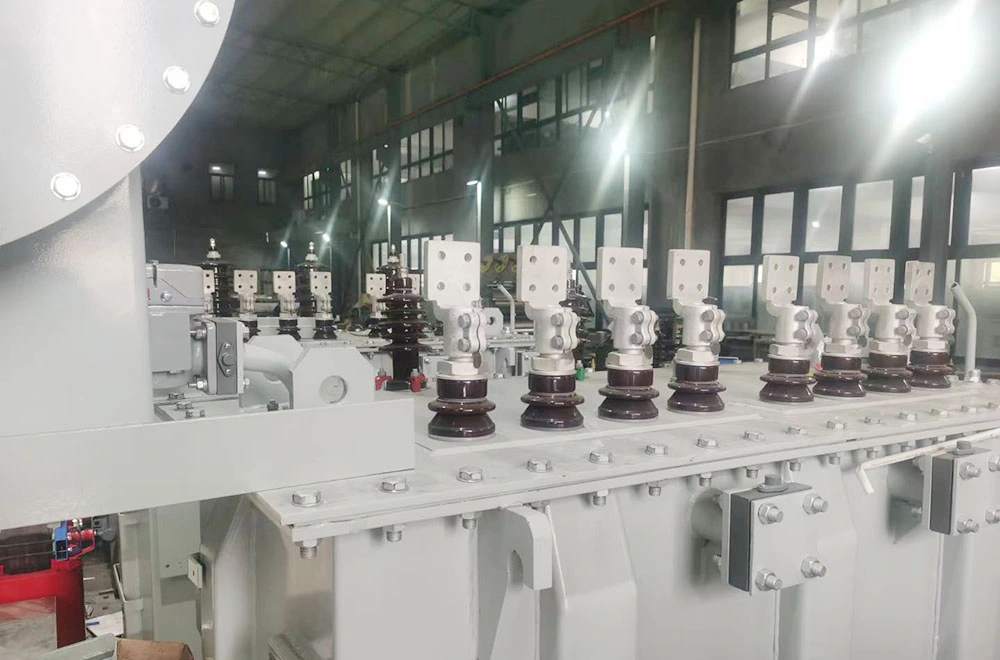

Transformador de alto voltaje para exteriores sumergido en aceite de 500kva

Este transformador de alto voltaje para exteriores trifásico sumergido en aceite, con una potencia nominal de 500 kVA, está diseñado para reducir voltajes altos como 10 kV o 35 kV a niveles de voltaje bajos como 0,4 kV, lo que lo hace ideal para sistemas de distribución de terminales. El transformador cuenta con un núcleo construido con acero de silicio de grano orientado laminado en frío de alta permeabilidad con un diseño de junta superpuesta escalonada, lo que reduce eficazmente la histéresis y las pérdidas por corrientes parásitas. Los valores de pérdida sin carga superan significativamente los estándares nacionales.

Tanto los devanados de alta como de baja tensión están fabricados con conductores de cobre libres de oxígeno. El devanado de bajo voltaje adopta una configuración enrollada con lámina con conductos de aceite longitudinales, lo que mejora sustancialmente la resistencia mecánica y la capacidad de resistencia a cortocircuitos. El diseño del tanque corrugado completamente sellado proporciona una excelente disipación de calor al tiempo que compensa automáticamente los cambios en el volumen de aceite. Este diseño evita el contacto entre el aceite aislante y el aire ambiente, eliminando la oxidación del aceite y la entrada de humedad, extendiendo así la vida útil.

El transformador sumergido en aceite admite múltiples rangos de tomas (±5%, ±2×2,5%) para adaptarse a las fluctuaciones de voltaje de la red. Su construcción compacta y robusta se adapta a instalaciones exteriores montadas en postes, plataformas o a nivel del suelo, lo que garantiza un rendimiento confiable en diversas condiciones climáticas.

Parámetro del producto (especificación)

Característica y aplicación del producto

Características clave

Alta eficiencia energética: utiliza acero al silicio de alta permeabilidad y una estructura central optimizada, lo que reduce la pérdida sin carga en más del 15 % en comparación con los productos convencionales, lo que ofrece ahorros de energía mensurables durante la vida útil del equipo.

Construcción completamente sellada: El diseño del tanque corrugado elimina la necesidad de un conservador, lo que evita la oxidación del aceite y la absorción de humedad, lo que permite un funcionamiento sin mantenimiento.

Resistencia superior a la intemperie: Funciona de manera confiable en temperaturas ambiente que oscilan entre -25 °C y +40 °C y en altitudes de hasta 1000 metros. La protección IP54 garantiza la resistencia al polvo y la lluvia.

Alta capacidad de resistencia a cortocircuitos: los devanados están reforzados mecánicamente con un sistema de sujeción robusto y han superado pruebas de impacto de cortocircuitos para garantizar la seguridad durante fallas de la red.

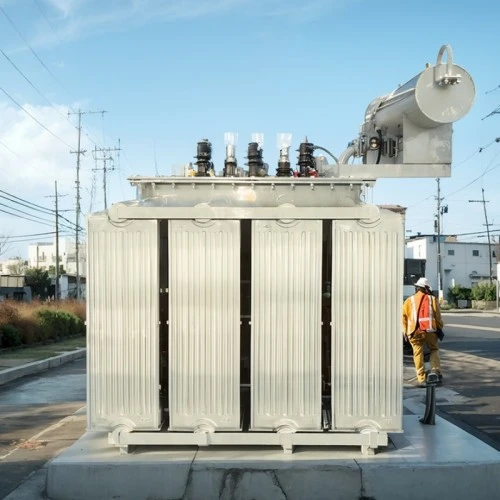

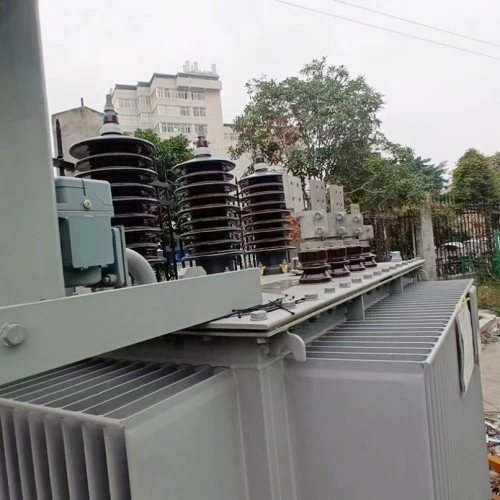

Instalación flexible: Las dimensiones compactas admiten la instalación montada en poste, en plataforma o a nivel del suelo, adaptándose a las limitaciones del sitio tanto urbano como rural.

Principales escenarios de aplicación

Redes de distribución de energía urbana: adecuadas para áreas residenciales, distritos comerciales y parques industriales donde se requiere una distribución terminal confiable.

Instalaciones industriales: proporciona energía estable de bajo voltaje a plantas de fabricación, líneas de procesamiento y maquinaria pesada, manejando cargas fluctuantes con facilidad.

Proyectos de Energía Renovable: Ampliamente utilizado en sistemas de generación de energía fotovoltaica y eólica para aplicaciones de incremento o distribución, con gran adaptabilidad a ambientes exteriores.

Construcción de infraestructura: implementado en aeropuertos, sistemas de metro, hospitales y centros de datos donde la alta confiabilidad del suministro de energía es fundamental.

Suministro de energía temporal y de emergencia: El diseño compacto y transportable lo hace ideal para subestaciones temporales o escenarios de reparación de emergencia.

Detalles de producción

Material central y proceso de fabricación

El núcleo está fabricado con acero al silicio de grano orientado, laminado en frío y de alta permeabilidad, con un diseño de junta superpuesta escalonada de 45°. Las laminaciones centrales se cortan con precisión y se apilan automáticamente para garantizar uniones herméticas y trayectorias magnéticas uniformes. El núcleo está unido de forma segura con cinta de vidrio semiseca, lo que minimiza la vibración y el ruido y al mismo tiempo reduce las pérdidas sin carga.

Estructura de bobinado

Tanto los devanados de alto como de bajo voltaje se enrollan utilizando conductores de cobre sin oxígeno, lo que ofrece una alta conductividad eléctrica y bajas pérdidas resistivas. El devanado de bajo voltaje adopta una configuración enrollada con lámina con aislamiento uniforme entre capas y conductos de aceite longitudinales, lo que mejora significativamente la resistencia mecánica y la capacidad de resistencia a cortocircuitos.

Sistema de aislamiento y refrigeración.

El aceite aislante mineral de alta calidad sirve como medio dieléctrico y refrigerante, proporcionando una excelente estabilidad química y rigidez dieléctrica. El sistema de aislamiento de papel de aceite se somete a estrictos procesos de secado al vacío y llenado de aceite para eliminar la humedad residual y las burbujas de aire, lo que garantiza un voltaje de inicio de descarga parcial muy por encima de los requisitos estándar.

Estructura de tanque y sellado

El tanque presenta un diseño de panel corrugado que proporciona disipación de calor y compensación de expansión térmica, eliminando la necesidad de un conservador externo. La estructura completamente sellada evita la oxidación del aceite y la entrada de humedad, lo que garantiza un funcionamiento sin mantenimiento durante toda la vida útil del transformador. Se proporcionan una válvula de alivio de presión y un indicador de nivel de aceite como características de seguridad estándar.

Garantía de calidad y pruebas

Cada Transformador de alto voltaje para exteriores sumergido en aceite se somete a pruebas integrales de rutina y de tipo antes de la entrega, incluidas mediciones de pérdida sin carga y de pérdida de carga, pruebas de impedancia de cortocircuito, pruebas de resistencia a sobretensión inducida, pruebas de descarga parcial y pruebas de impulso de rayo. Todos los indicadores clave de rendimiento superan los requisitos de las normas nacionales y las especificaciones IEC, lo que garantiza un funcionamiento estable a largo plazo en condiciones de campo complejas.

Preguntas y respuestas: información clave sobre el producto

P1: ¿Qué es un transformador de alto voltaje para exteriores sumergido en aceite de 500 kVA y dónde se utiliza?

R: Este transformador reduce voltajes altos como 10 kV o 35 kV a niveles de voltaje bajos como 0,4 kV, con una capacidad de 500 kVA. Se utiliza ampliamente en redes de distribución urbana, parques industriales, proyectos de energía renovable y aplicaciones de infraestructura donde la instalación en exteriores y la confiabilidad a largo plazo son esenciales.

P2: ¿Qué hace que este transformador sea energéticamente eficiente?

R: La eficiencia energética se logra mediante el uso de acero al silicio de grano orientado de alta permeabilidad y un diseño optimizado de la junta del núcleo. Estas características reducen la pérdida sin carga en más de un 15% en comparación con los productos convencionales, lo que genera ahorros sustanciales de electricidad durante la vida operativa del transformador.

P3: ¿Cuáles son los beneficios de la construcción completamente sellada?

R: El tanque corrugado completamente sellado elimina la necesidad de un conservador y un sistema de ventilación. Impide que el aceite aislante entre en contacto con el aire atmosférico, evitando la oxidación y la absorción de humedad. Esto reduce los requisitos de mantenimiento y extiende la vida útil tanto del aceite como del transformador.

P4: ¿Cómo funciona este transformador en condiciones de cortocircuito?

R: El transformador de alto voltaje para exteriores sumergido en aceite de 500 kVA está diseñado con una estructura de devanado reforzada mecánicamente y un sistema de sujeción robusto. Ha superado con éxito las pruebas de impacto de cortocircuito en laboratorios de pruebas reconocidos a nivel nacional, lo que garantiza un rendimiento fiable y seguridad durante fallos de la red.

P5: ¿Qué garantía y soporte posventa se proporcionan?

R: Ofrecemos una garantía de 5 años que cubre defectos de fabricación en condiciones de uso normal. Se proporciona soporte técnico de por vida y disponibilidad de repuestos. En caso de falla, respondemos dentro de una hora después de la notificación y enviamos personal técnico dentro de las 24 horas a nivel nacional. El transformador está diseñado para una vida útil de no menos de 30 años.

¿Por qué elegir Lugao Power?

Certificación y Garantía de Calidad

Certificado del Sistema de Gestión de Calidad ISO 9001:2008

Marcado CE

Informes de pruebas tipo del Centro Nacional de Pruebas y Supervisión de Calidad de Transformadores

Pruebas de rutina 100 % antes de la entrega: pérdida sin carga, pérdida de carga, impedancia de cortocircuito, sobretensión inducida, descarga parcial, impulso de rayo y más.

Embalaje y entrega

Embalaje: Caja de madera o embalaje envuelto resistente a la intemperie adecuado para transporte marítimo, terrestre o ferroviario.

Condición de envío: Lleno de aceite, sellado, acompañado de informes de pruebas de fábrica, manuales de instrucciones y planos de instalación.

Accesorios estándar: medidor de nivel de aceite, válvula de alivio de presión, termómetro de cuadrante, casquillos, pernos de conexión a tierra y juego completo de tornillería.

Compromiso de servicio posventa

Garantía de 5 años: reparación o reemplazo gratuito por problemas de calidad que surjan bajo uso normal después de la puesta en servicio.

Servicio de soporte de por vida: Asistencia técnica y disponibilidad de repuestos durante todo el ciclo de vida del producto.

Vida útil de diseño de 30 años: Construido con materiales de alta calidad para garantizar confiabilidad a largo plazo.

Respuesta de emergencia: respuesta dentro de una hora de la notificación de falla; Servicio doméstico in situ en 24 horas.
