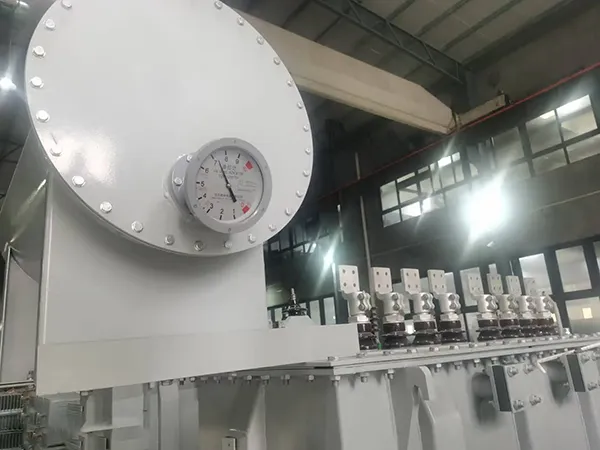

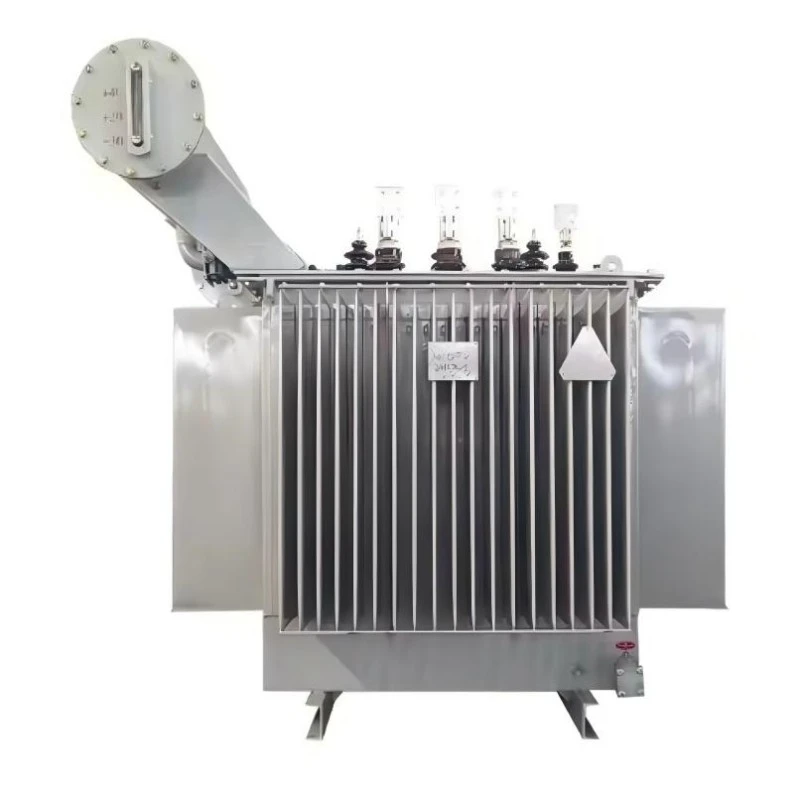

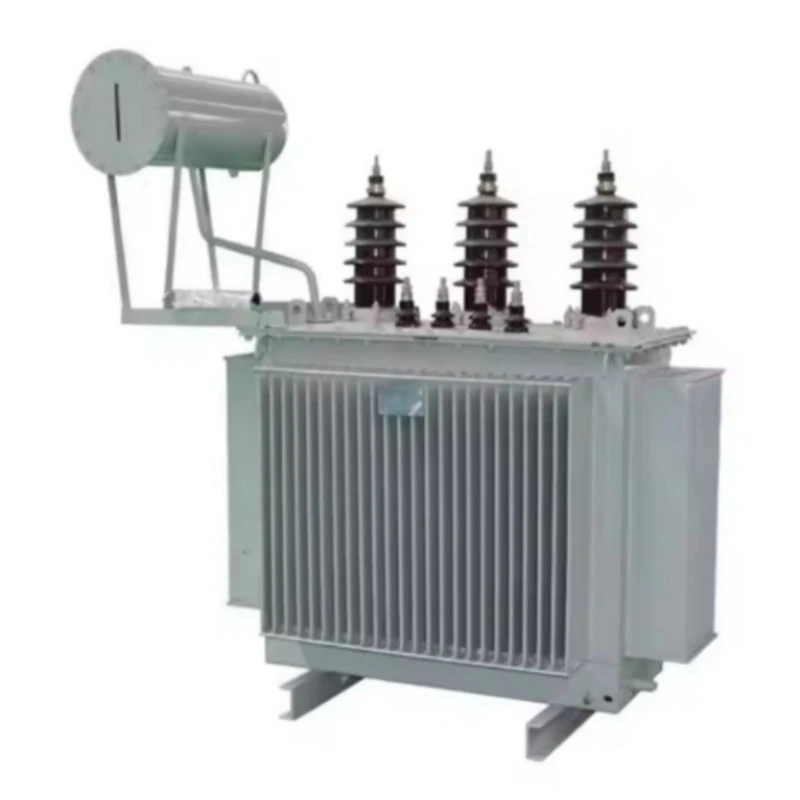

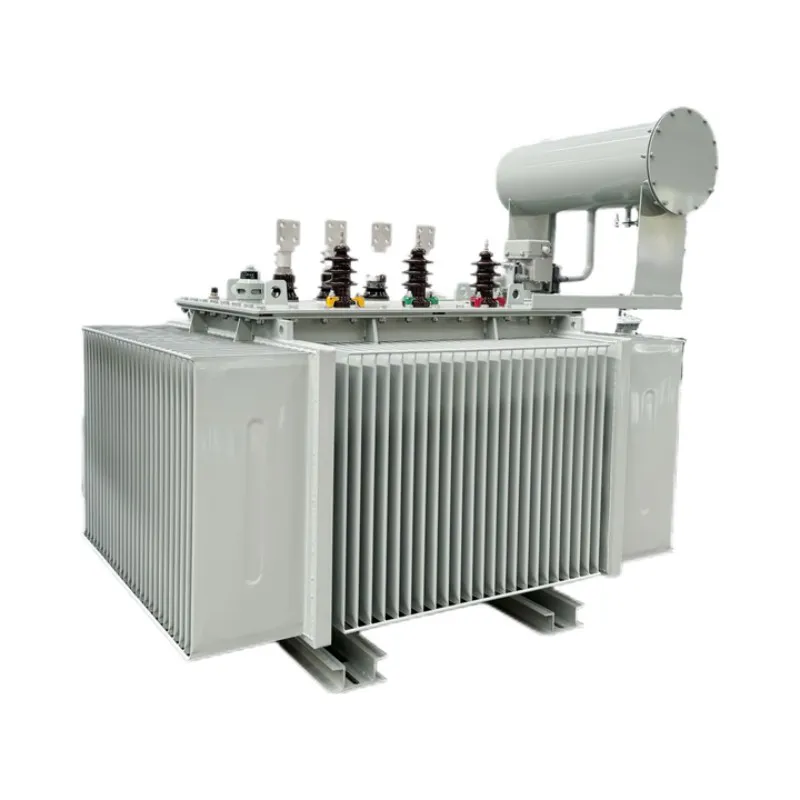

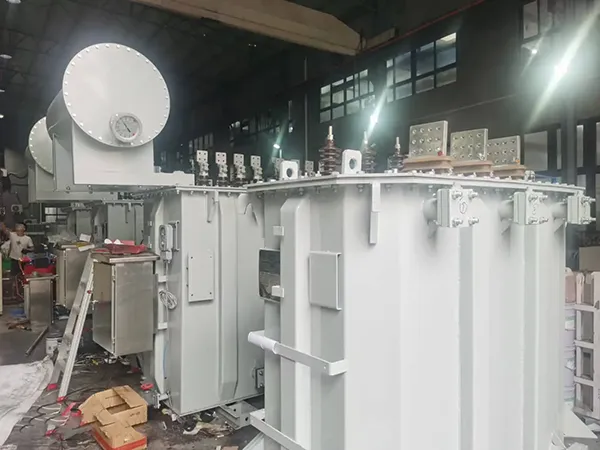

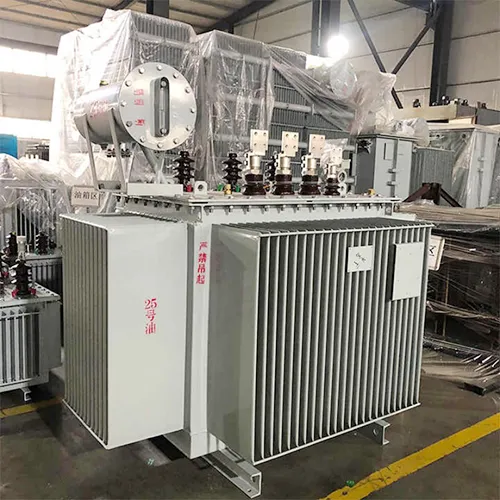

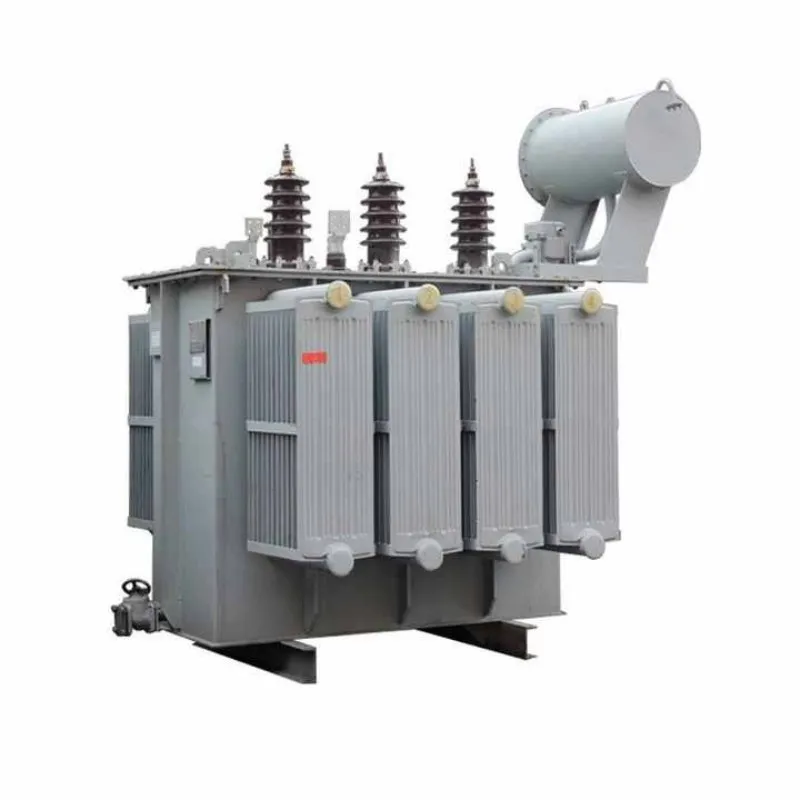

Transformador de ahorro de energía para exteriores trifásico completamente sellado

El transformador de ahorro de energía para exteriores trifásico completamente sellado es un dispositivo de distribución de próxima generación diseñado meticulosamente para convertir electricidad de voltaje medio (como 10 kV o 35 kV) en energía segura de bajo voltaje (400 V/230 V) para aplicaciones industriales, comerciales y residenciales. A diferencia de los transformadores tradicionales que requieren muestreo y mantenimiento regulares del aceite, esta unidad cuenta con un tanque robusto y herméticamente sellado que aísla completamente el aceite aislante de la atmósfera. Este diseño evita la oxidación del aceite y la entrada de humedad, las causas principales de la degradación y falla del aislamiento.

En esencia, este transformador utiliza acero de silicio de grano orientado laminado en frío de alta permeabilidad con un diseño avanzado de junta superpuesta escalonada. Esta tecnología minimiza la histéresis magnética y las pérdidas por corrientes parásitas, logrando valores de pérdida sin carga que superan significativamente los estándares nacionales de eficiencia energética. La unidad está optimizada para instalación en exteriores y ofrece una resistencia superior a temperaturas extremas, polvo y humedad, lo que la convierte en la piedra angular de una red de distribución de energía moderna y de bajo mantenimiento.

Característica y aplicación del producto

Características clave

Operación sin mantenimiento: El tanque corrugado completamente sellado elimina la necesidad de un conservador y un respiradero, lo que previene el envejecimiento del aceite y reduce drásticamente los costos de mantenimiento.

Eficiencia energética excepcional: reduce las pérdidas sin carga hasta en un 20 % en comparación con los transformadores estándar de la serie S11 a través de un núcleo optimizado y devanados de cobre de alta conductividad.

Capacidad de sobrecarga superior: elsistema de enfriamiento sumergido en aceite(ONAN) garantiza un funcionamiento estable bajo cargas elevadas sostenidas y picos de demanda pico.

Robusta durabilidad en exteriores: Construido con revestimientos resistentes a la intemperie y protección IP54, resiste temperaturas extremas (-25 °C a +40 °C), humedad y exposición a los rayos UV.

Alta resistencia a cortocircuitos: los devanados reforzados mecánicamente con un sistema de sujeción robusto garantizan seguridad y confiabilidad durante fallas de la red.

Principales escenarios de aplicación

Redes eléctricas urbanas y rurales: ideal para subestaciones compactas en comunidades residenciales, centros comerciales y proyectos de electrificación rural donde es esencial contar con equipos confiables y de bajo mantenimiento. El transformador de ahorro de energía para exteriores trifásico completamente sellado sobresale en estos entornos.

Parques industriales y fábricas: proporciona energía estable para maquinaria pesada, líneas de procesamiento y plantas de fabricación, manejando cargas variables con facilidad.

Integración de energías renovables: perfecto para parques solares y plantas de energía eólica, donde la durabilidad en exteriores y la alta eficiencia son fundamentales para aumentar el voltaje para la conexión a la red.

Proyectos de infraestructura: implementados en aeropuertos, sistemas de metro, centros de datos y hospitales donde la confiabilidad del suministro de energía no es negociable.

Energía temporal y de emergencia: Su tamaño compacto y su construcción robusta lo hacen ideal para subestaciones temporales o sitios de reparación de emergencia.

Parámetro del producto (especificación)

Detalles de producción

Material central y proceso de fabricación

El núcleo de este transformador está fabricado con acero al silicio de grano orientado, laminado en frío y de alta permeabilidad. Las laminaciones se cortan y apilan con precisión mediante un proceso de unión superpuesta escalonada de 45°, lo que garantiza un circuito magnético estrechamente integrado. Esta técnica minimiza las pérdidas por corrientes parásitas y reduce la corriente magnetizante, lo que constituye la base de su capacidad de ahorro de energía. El núcleo está asegurado con cinta de vidrio semiseca para reducir la vibración y garantizar un funcionamiento silencioso.

Estructura de bobinado

Tanto los devanados de alto voltaje como los de bajo voltaje están construidos con conductores de cobre libres de oxígeno, elegidos por su alta conductividad y bajas pérdidas resistivas. El devanado de bajo voltaje adopta una configuración enrollada con lámina con conductos de aceite longitudinales, que no solo mejora la disipación de calor sino que también proporciona una resistencia mecánica superior para soportar fuerzas de cortocircuito.

Tecnología de tanques y sellado

La característica que define a este transformador es su tanque corrugado completamente sellado. A diferencia de los diseños convencionales, los paneles corrugados se expanden y contraen para adaptarse a los cambios en el volumen de aceite debido a las fluctuaciones de temperatura, eliminando la necesidad de un conservador tradicional. Esto crea un sistema completamente cerrado, evitando que el aceite aislante entre en contacto con el aire externo, eliminando así la oxidación, la absorción de humedad y la formación de lodos. Una válvula de alivio de presión y un indicador de nivel de aceite de alta precisión son características de seguridad estándar.

Sistema de aislamiento

El transformador de ahorro de energía para exteriores trifásico completamente sellado utiliza aceite aislante mineral de alta calidad que se somete a un riguroso proceso de llenado de aceite y secado al vacío. Esto garantiza que no queden restos de aire ni humedad dentro del tanque, lo que proporciona un alto voltaje de inicio de descarga parcial y garantiza confiabilidad dieléctrica a largo plazo.

Garantía de calidad y certificación

Certificaciones: ISO 9001:2008, CE e informes completos de pruebas de tipo de centros nacionales de pruebas de transformadores.

Pruebas de rutina: Cada unidad se somete a pruebas de fábrica al 100%, incluidas pruebas de pérdida sin carga, pérdida de carga, impedancia de cortocircuito, resistencia a sobretensión inducida y pruebas de descarga parcial.

Control de calidad: Nuestro proceso de fabricación incluye monitoreo en tiempo real del ensamblaje del núcleo, el devanado y el ensamblaje final para garantizar que cada transformador cumpla con nuestros estrictos estándares de calidad.

¿Por qué elegir Lugao Power?

Elegir Lugao Power significa invertir en un producto diseñado para durar. Nuestra experiencia en la fabricación de transformadores de ahorro de energía para exteriores trifásicos completamente sellados garantiza que reciba una unidad que no solo satisfaga sus demandas eléctricas sino que también contribuya a reducir las emisiones de carbono y los presupuestos operativos.

Servicio postventa

Garantía de 5 años: Garantizamos un funcionamiento sin fugas y sin pintura descascarada. Cualquier defecto de fabricación bajo uso normal está cubierto para reparación o reemplazo gratuito.

Soporte de servicio de por vida: repuestos y asistencia técnica están disponibles durante toda la vida útil del transformador.

Vida útil de 30 años: Diseñado con materiales de alta calidad para garantizar tres décadas de rendimiento confiable.

Respuesta rápida: en caso de falla del equipo, nuestro equipo responde dentro de una hora después de la notificación y envía personal técnico al sitio dentro de las 24 horas a nivel nacional.

Embalaje y entrega

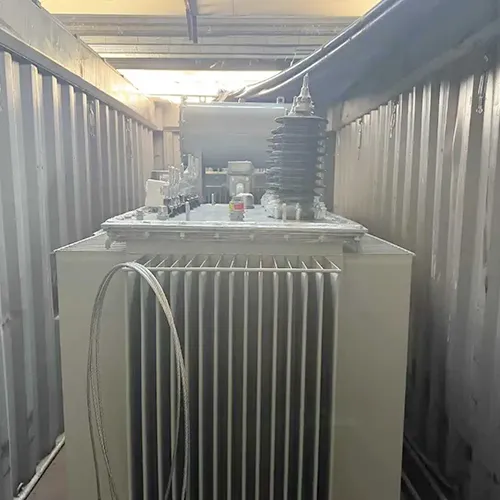

Embalaje: El transformador de ahorro de energía para exteriores trifásico completamente sellado está embalado de forma segura en una caja de madera resistente a la intemperie o envuelto para una protección óptima durante el transporte.

Condición de envío: Se entrega lleno de aceite con el tanque completamente sellado, acompañado de informes de pruebas de fábrica, manuales de instalación y dibujos dimensionales detallados.

Accesorios estándar: Cada unidad incluye un medidor de nivel de aceite, una válvula de alivio de presión, un termómetro de cuadrante, casquillos de alto y bajo voltaje, pernos de conexión a tierra y un juego completo de herrajes para la instalación.

Preguntas y respuestas: preguntas frecuentes

P1: ¿Qué es un transformador de ahorro de energía para exteriores trifásico completamente sellado?

A1: Es un transformador de distribución diseñado para uso exterior con tanque herméticamente cerrado. A diferencia de las unidades tradicionales con conservador de aceite, este diseño evita que el aceite aislante entre en contacto con el aire, eliminando el riesgo de oxidación y absorción de humedad, lo que reduce significativamente el mantenimiento y extiende su vida útil.

P2: ¿Cómo ahorra energía este transformador en comparación con los modelos más antiguos?

R2: El ahorro de energía se logra mediante el uso de acero al silicio de grano orientado de alta permeabilidad y una estructura de junta central optimizada. Esto reduce las pérdidas sin carga (histéresis y corrientes parásitas) en más de un 15-20% en comparación con los transformadores convencionales de las series S9 o S11, lo que genera reducciones sustanciales en la factura de electricidad durante la vida útil de la unidad.

P3: ¿Este transformador realmente no requiere mantenimiento?

R3: Sí, en condiciones normales de funcionamiento. Debido a que el transformador de ahorro de energía para exteriores trifásico completamente sellado utiliza un tanque corrugado sin respiradero, el aceite nunca se degrada por la exposición al aire o la humedad. Esto elimina la necesidad de pruebas, filtrado o reemplazo periódicos del aceite que se requieren para los transformadores convencionales.

P4: ¿Puede este transformador soportar condiciones de cortocircuito de forma segura?

R4: Absolutamente. Está diseñado con devanados reforzados mecánicamente mediante bobinas de bajo voltaje enrolladas en lámina y un robusto sistema de sujeción. Todas las unidades se someten a rigurosas pruebas de impacto por cortocircuito durante la fase de prueba de tipo para garantizar que puedan resistir fallas de red sin sufrir daños.
