Tablero de distribución de bajo voltaje personalizado diseñado para los requisitos de su proyecto

Cuando un interruptor alimentador se dispara en medio de un turno de producción, cada minuto de tiempo de inactividad se traduce en pérdida de ingresos. Entonces, ¿cómo se diseña un sistema de distribución de bajo voltaje que combine el aislamiento selectivo de fallas con una configuración flexible y un mantenimiento sin esfuerzo para cargas industriales críticas? Lugao Power Co., Ltd. resuelve esto con nuestras soluciones de aparamenta de bajo voltaje, diseñadas como centros de distribución integrales ensamblados en fábrica con funciones de compensación entrante, saliente y reactiva, proporcionando a las plantas industriales y edificios comerciales una solución plug-and-play para una distribución segura y eficiente de energía de bajo voltaje donde la continuidad operativa y la flexibilidad de configuración no son negociables.

¿Abrumado por los problemas de calidad de la energía? Esto es lo que los cuadros de baja tensión pueden hacer por sus instalaciones

Al evaluar proveedores de tableros de distribución calificados para distribución de bajo voltaje, los equipos de adquisiciones de ingeniería preguntan con frecuencia: ¿Puede un tablero de distribución básico manejar las crecientes demandas de carga y los niveles de falla de mis instalaciones, o necesito la construcción robusta y la protección selectiva de tableros de distribución de baja tensión totalmente calificados? La respuesta depende de la capacidad de carga, los requisitos de nivel de falla y las necesidades de flexibilidad operativa.

El tablero de distribución de bajo voltaje está diseñado específicamente para distribución industrial y comercial de alta capacidad, y presenta una construcción robusta en gabinete metálico con configuraciones de disyuntor fijo o extraíble. A diferencia de los tableros de distribución básicos que se limitan a clasificaciones de falla más bajas y configuraciones más simples, los tableros de distribución de bajo voltaje pueden manejar corrientes de falla de hasta 50 kA o más, soportando grandes cargas de motores, generadores de respaldo y sistemas de energía críticos. La construcción modular permite una fácil expansión y reconfiguración a medida que aumentan las cargas, lo que la convierte en la opción preferida para plantas industriales, complejos comerciales y proyectos de infraestructura municipal.

Las soluciones de aparamenta de bajo voltaje de Lugao cuentan con configuraciones GGD (fija), GCS (extraíble) o MNS (modular), lo que brinda flexibilidad para adaptarse a diferentes requisitos de aplicación. Los robustos sistemas de barras colectoras y los disyuntores de alta calidad garantizan un funcionamiento confiable en condiciones exigentes, mientras que las funciones de protección integrales protegen al equipo y al personal de fallas eléctricas.

¿Cómo valida Lugao la capacidad de coordinación y resistencia a fallas?

Los equipos de distribución de bajo voltaje deben soportar corrientes de falla y coordinar la protección en múltiples niveles de distribución. Los sistemas de aparamenta de bajo voltaje de Lugao están diseñados con capacidades de resistencia a fallas altas validadas mediante pruebas rigurosas: clasificaciones de resistencia a cortocircuitos de hasta 50 kA, pruebas de aumento de temperatura que confirman la estabilidad térmica en condiciones de carga completa y pruebas de resistencia mecánica que verifican miles de ciclos de operación.

La coordinación de la protección es fundamental en la distribución de bajo voltaje. Nuestro tablero presenta protección selectiva a través de la coordinación tiempo-corriente entre los interruptores entrantes, alimentadores y subalimentadores. Esto garantiza que una falla en un circuito aguas abajo sea eliminada por el disyuntor aguas arriba más cercano, minimizando el alcance de la interrupción de energía y manteniendo el suministro a las cargas no afectadas. Esta capacidad de coordinación selectiva es esencial para instalaciones críticas donde la continuidad del suministro es primordial.

¿Qué protecciones estructurales y elementos de seguridad están integrados?

La seguridad del personal es primordial enaparamenta de baja tensión, donde la exposición a piezas vivas es más frecuente debido a actividades de mantenimiento y pruebas. El tablero de distribución de bajo voltaje Lugao presenta una construcción robusta con gabinete metálico y secciones completamente compartimentadas. El compartimiento de la barra colectora está separado de los compartimientos del disyuntor, y los compartimientos del disyuntor están separados de las zonas de entrada de cables, lo que garantiza que el personal pueda acceder a una sección mientras otras permanecen energizadas.

Construida con acero resistente a la corrosión con tratamientos superficiales anticorrosión (≥2 mm de espesor para componentes críticos), la carcasa resiste temperaturas ambiente extremas y alta humedad. La clasificación de protección IP4X proporciona una resistencia eficaz contra la entrada de partículas sólidas, lo que garantiza un funcionamiento fiable en entornos industriales donde hay polvo y contaminantes.

¿Qué configuraciones y funciones puede suministrar Lugao?

El taller de producción con certificación ISO9001 y SGS de Lugao fabrica aparamenta de bajo voltaje en estricta conformidad con los estándares internacionales IEC 61439, GB, CE y CCC, lo que admite la implementación directa plug-and-play sin costosas modificaciones en el sitio.

Configuraciones estándar

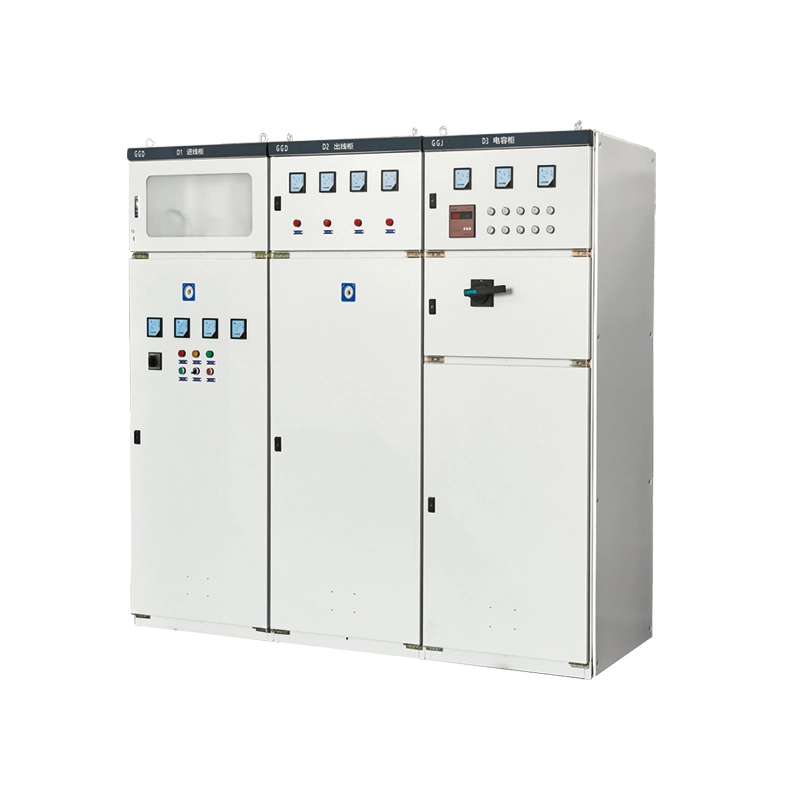

· GGD (Tipo fijo):Aparamenta económica de configuración fija con disyuntores de montaje fijo. Adecuado para aplicaciones donde los requisitos de expansión son limitados y el acceso para mantenimiento es sencillo.

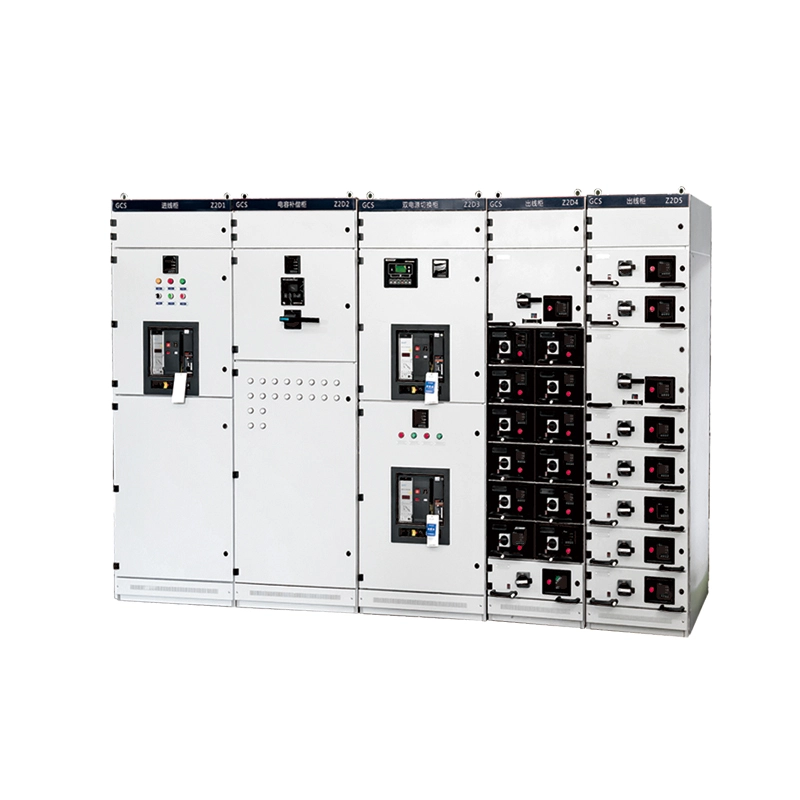

· GCS (Tipo dibujable):Configuraciones de disyuntor dibujable con construcción compartimentada. Los disyuntores se pueden retirar para mantenimiento sin desenergizar la barra colectora principal, lo que reduce el tiempo de inactividad durante el servicio.

· MNS (Tipo Modular):Diseño altamente modular con opciones de configuración flexibles. Admite una fácil expansión y reconfiguración a medida que cambian los requisitos de carga, lo que lo hace ideal para instalaciones industriales en crecimiento.

Funciones clave

Lugao ofrece configuraciones internas flexibles para satisfacer los requisitos específicos del proyecto:

· Función entrante:Disyuntores principales con relés de protección, que proporcionan protección y aislamiento general del sistema.

· Función saliente:Disyuntores de alimentadores para centros de control de motores, distribución de iluminación y otros alimentadores de energía.

· Compensación reactiva:Bancos de capacitores y controladores para corrección del factor de potencia, reduciendo costos de energía y mejorando la eficiencia del sistema.

· Cambio de Generador:Interruptores de transferencia automática para sistemas de energía de respaldo de emergencia.

¿Cómo seleccionar la configuración ideal del tablero de distribución de bajo voltaje para su instalación?

Para plantas industriales y complejos comerciales donde las cargas son significativas y se anticipa una expansión futura, los tableros de baja tensión con configuraciones extraíbles o modulares ofrecen el mejor valor a largo plazo. Lugao ofrece opciones de configuración personalizadas, que incluyen diferentes clasificaciones de interruptores, disposiciones de barras colectoras y esquemas de protección, para satisfacer los requisitos específicos del proyecto. Las funciones de protección integrales garantizan un funcionamiento confiable, mientras que el diseño modular permite un fácil mantenimiento y futuras actualizaciones.
