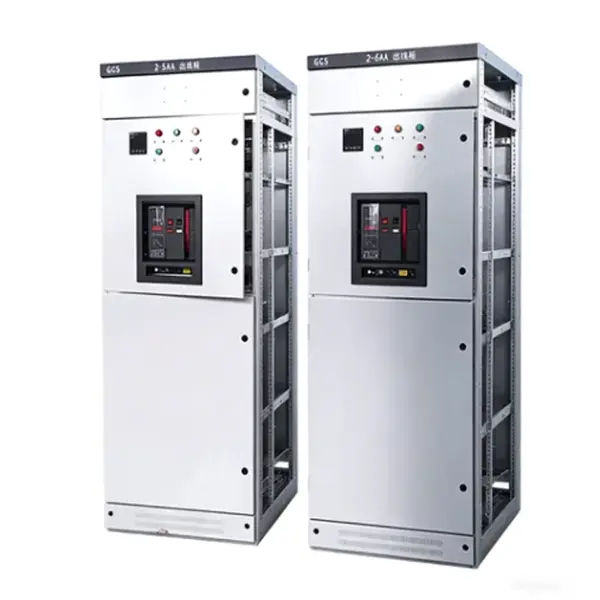

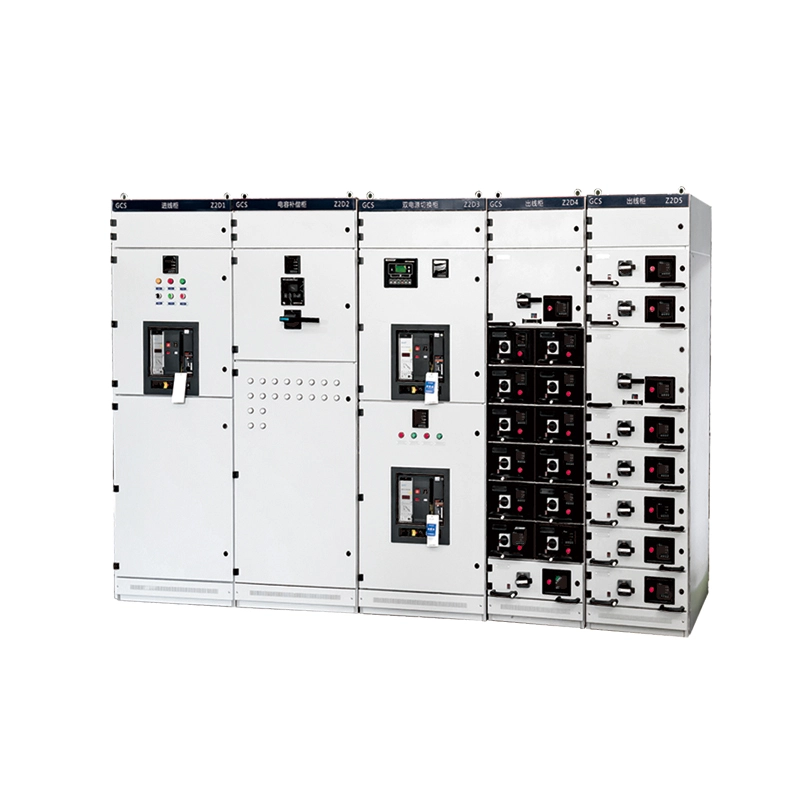

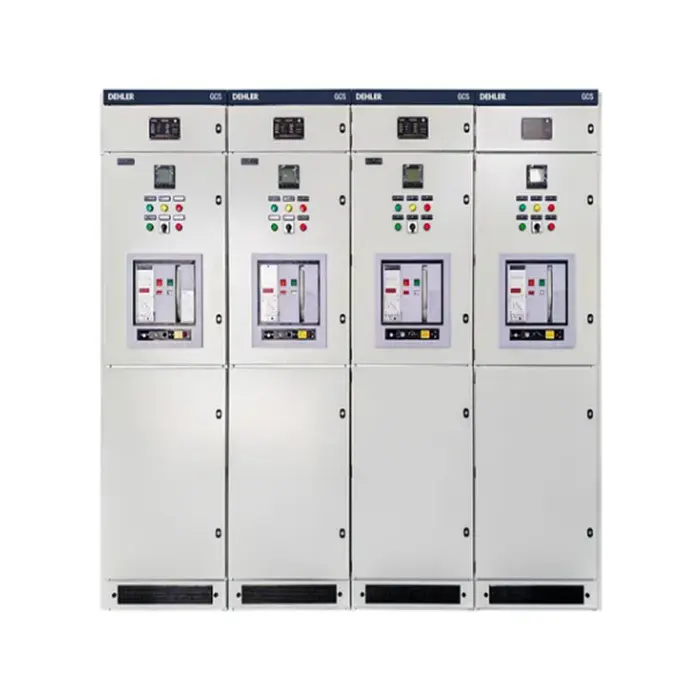

Dispositivo de distribución de panel de bajo voltaje tipo extraíble GCS

El tablero de distribución de bajo voltaje de tipo extraíble GCS es un conjunto de tablero de distribución cerrado avanzado meticulosamente diseñado para la recepción y distribución de energía y el control inteligente de motores en sistemas industriales de CA trifásicos que funcionan con voltajes nominales de hasta 400 V (con clasificaciones de aislamiento que alcanzan los 1000 V) y corrientes nominales de barra colectora principal horizontal de hasta 4000 A. Como columna vertebral de los modernos centros de distribución de energía de bajo voltaje, este tablero de distribución de bajo voltaje de tipo extraíble GCS integra un conjunto completo de componentes primarios y secundarios, incluidos disyuntores de aire (ACB), disyuntores de caja moldeada (MCCB), contactores, relés de sobrecarga térmica, controladores lógicos programables (PLC) y medidores digitales multifunción, en cajoneras modulares estandarizadas y totalmente intercambiables.

Parámetro del producto (especificación)

A continuación se muestra la tabla de especificaciones técnicas para el tablero de distribución de bajo voltaje tipo GCS extraíble estándar.

Frecuencia nominal 50 Hz / 60 Hz Estándares aplicables IEC 61439-1/2, GB/T 7251 Instalación Interior, de pie Posición del cajón Posiciones de conectado, prueba, desconectado y retirado Entrada de cable Entrada de cable superior o inferior Barra colectora Material Cobre o aluminio según la configuración del proyecto Temperatura ambiente -5 °C a +40 °C, o condiciones específicas del proyecto Altitud ≤2000 m estándar, mayor altitud disponible mediante confirmación del diseño.

Característica y aplicación del producto

P1: ¿Cuáles son las características funcionales más destacadas de este tablero de distribución de bajo voltaje tipo GCS extraíble?

R: El tablero de distribución de bajo voltaje de tipo extraíble GCS se caracteriza por su alta intercambiabilidad y seguridad. Los cajones funcionales de la misma clasificación son completamente intercambiables, lo que elimina errores de cableado durante reemplazos de emergencia. También cuenta con un mecanismo de bloqueo mecánico preciso que aplica estrictamente la secuencia "Apagado-Posición-Prueba-Encendido", evitando que los operadores conecten o desconecten circuitos bajo carga. Además, el diseño de ventilación avanzado garantiza una disipación de calor eficaz para circuitos de alta corriente.

P2: ¿Qué escenarios son los más adecuados para este interruptor?

R: Este tablero de distribución de bajo voltaje tipo GCS extraíble es ideal para sectores que exigen energía ininterrumpida y recuperación rápida de fallas. Las aplicaciones típicas incluyen refinerías petroquímicas (para control de bombas y compresores), plantas de fabricación a gran escala (líneas de producción automatizadas), sistemas auxiliares de plantas de energía, tránsito ferroviario urbano y subestaciones de torres comerciales. Su diseño extraíble lo convierte en la opción preferida para cualquier entorno de misión crítica donde se debe minimizar el tiempo de inactividad.

Detalles de producción

1. Fabricación del marco del gabinete: estructura diseñada con precisión

El gabinete del tablero de distribución de bajo voltaje tipo GCS extraíble de Lugao Power comienza con láminas de acero laminadas en frío de alta calidad, seleccionadas por su planitud superior e integridad estructural. Todos los paneles de acero se procesan a través de centros de doblado y punzonado de torreta CNC importados, logrando una precisión del ángulo de doblado de ±0,5° y una precisión de la posición del orificio de ±0,1 mm. Después del conformado, el marco se somete a un tratamiento superficial de varias etapas: desengrasado, decapado ácido, fosfatado y recubrimiento en polvo epoxi electrostático, y luego se hornea a 180-200 °C para formar un acabado duro y resistente a la corrosión. El gabinete ensamblado logra una protección IP30 a IP40, protegiendo efectivamente los componentes internos del polvo, la humedad y el contacto accidental.

2. Sistema de barras colectoras: núcleo de cobre de alta conductividad

Todas las barras colectoras principales, verticales y derivadas están fabricadas con cobre electrolítico con una pureza del 99,95 % (grado T2), lo que garantiza una conductividad ≥ 98 % IACS. Las superficies de las barras colectoras reciben un tratamiento multicapa, ya sea estañado, plateado o cubierto con una funda aislante termorretráctil de alto voltaje, para evitar la oxidación y mejorar la disipación térmica. Cada junta de barra colectora se aprieta con herramientas de torsión calibradas y se marca para su trazabilidad, eliminando puntos calientes locales que podrían comprometer la confiabilidad a largo plazo.

3. Ensamblaje del cajón: el procedimiento de ajuste de "tres pasos"

Cada unidad funcional extraíble se somete a nuestro exclusivo ajuste deslizante de tres pasos:

1: Los rieles guía se instalan y ajustan manualmente para la alineación inicial.

2: El cajón se inserta y se retira sin carga para verificar la suavidad mecánica y el enganche del pestillo.

3: Durante la prueba de continuidad eléctrica, el cajón realiza ciclos varias veces mientras se monitorea la resistencia de los contactos enchufables primarios y secundarios. Solo se aprueban las unidades que cumplen con nuestro umbral de buen funcionamiento.

Este riguroso procedimiento garantiza que cada cajón se deslice sin esfuerzo y mantenga un contacto eléctrico perfecto en todo su recorrido.

4. Ventajas competitivas: tolerancias más estrictas y contactos superiores

En comparación con las alternativas estándar del mercado, las ventajas de fabricación de Lugao Power son tangibles y mensurables:

Control de tolerancia del riel guía: mantenemos la separación del mecanismo del cajón en ±0,5 mm (lo común en la industria es ≥±1,0 mm). Esta tolerancia más estricta evita que el cajón vibre o se hunda durante el funcionamiento, eliminando directamente una de las principales causas del desgaste del contacto primario y el sobrecalentamiento.

Conectores primarios plateados: todos los contactos enchufables están fabricados con aleación de cobre y acabados con una capa plateada de ≥6 μm de espesor. La menor resistencia de contacto de la plata y sus excelentes propiedades antioxidantes reducen significativamente la pérdida de energía en los puntos de conexión, lo que mejora la estabilidad térmica a largo plazo y la eficiencia energética de todo el tablero de distribución de bajo voltaje de tipo extraíble GCS.

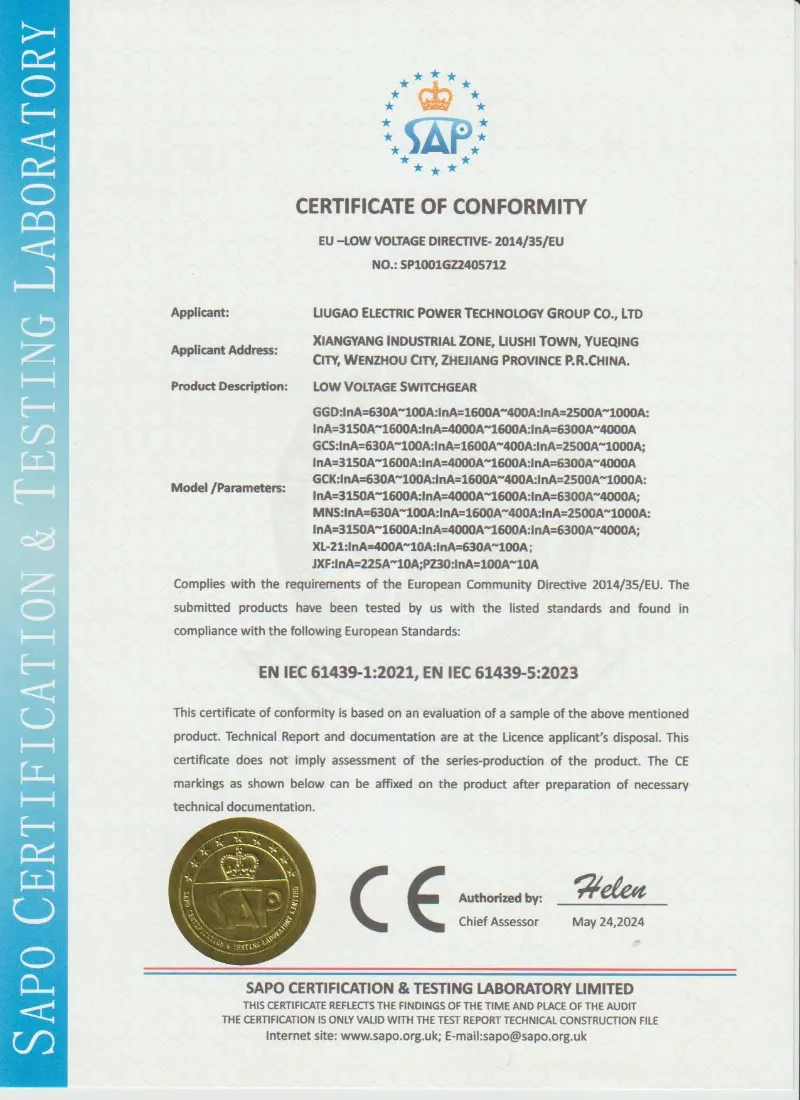

Certificación y Garantía de Calidad

Lugao fabrica tableros de distribución de bajo voltaje de tipo extraíble GCS de acuerdo con los requisitos técnicos del proyecto y los estándares aplicables de tableros de bajo voltaje, como IEC 61439-1/2 y GB/T 7251. Se pueden proporcionar informes de inspección y prueba de rutina antes del envío de acuerdo con el acuerdo técnico confirmado.

• Diseño y pruebas basados ​​en IEC 61439-1/2
• Fabricación e inspección basadas en GB/T 7251
• Prueba de resistencia a la frecuencia industrial
• Prueba de resistencia de aislamiento
• Prueba de funcionamiento mecánico de cajoneras.
• Inspección de la función de enclavamiento
• Cableado secundario y prueba de funcionamiento funcional.
• Inspección de par de conexión de barras
• Informe de prueba de rutina antes del envío
• Fotos de inspección de fábrica disponibles bajo petición



Embalaje, envío y servicio posventa

Embalaje y envío:

Cada tablero de distribución de bajo voltaje tipo extraíble GCS se envuelve primero con una película de PE para repeler la humedad y el polvo, luego se encierra en cajas de madera fumigadas de alta resistencia reforzadas con correas de acero. Utilizamos envases sellados al vacío para componentes electrónicos sensibles y esquinas protectoras completamente encapsuladas para evitar daños por impacto durante el tránsito. El envío estándar se realiza a través de contenedores 20GP/40HQ, con envíos asegurados por aseguradoras marítimas líderes en el mundo para proteger completamente su inversión.




Servicio postventa:

Lugao Power Co., Ltd. ofrece una garantía integral de 12 meses desde la fecha de puesta en servicio (o 18 meses desde la fecha de entrega, lo que ocurra primero). Nuestro servicio incluye soporte técnico las 24 horas, los 7 días de la semana, guía remota por video y servicio in situ por parte de ingenieros certificados cuando sea necesario. En caso de fallas de rendimiento en condiciones normales de funcionamiento, proporcionamos reparación o repuestos sin cargo.




Preguntas y respuestas de los clientes

P: ¿El tablero de distribución de bajo voltaje tipo GCS extraíble es compatible con mi sistema de electroductos existente?

R: Sí, se respeta estrictamente la compatibilidad. Configuramos las bridas de conexión ascendente de este tablero de distribución de bajo voltaje de tipo extraíble GCS para alinearse perfectamente con las interfaces de su transformador ascendente y de bus descendente. Proporcione los planos de diseño de su tablero de distribución en el sitio durante la etapa de confirmación técnica para que podamos personalizar los puntos de conexión.




P: ¿Qué sucede si un cajón falla durante el funcionamiento? ¿Puedo solucionarlo sin un apagado completo?

R: Precisamente, el rápido intercambio en caliente es su principal ventaja. Simplemente apague el disyuntor dentro de ese compartimento en particular, retire la unidad defectuosa y deslice un repuesto de idéntica clasificación. El resto del tablero de distribución de bajo voltaje tipo GCS extraíble continúa funcionando y restablece la energía en cuestión de minutos.




P: ¿Cómo se pueden prevenir incidentes de arco eléctrico durante el mantenimiento de la cámara de barras colectoras?

R: La seguridad es primordial. Los compartimentos de las barras colectoras principal y secundaria están completamente compartimentados. Instalamos barreras a prueba de arcos entre la cámara de la unidad extraíble y la cámara de barras verticales. Al acceder a la sección de barras, todas las unidades funcionales adyacentes se pueden bloquear con candado de forma segura en la posición "Desconectado/Prueba".
