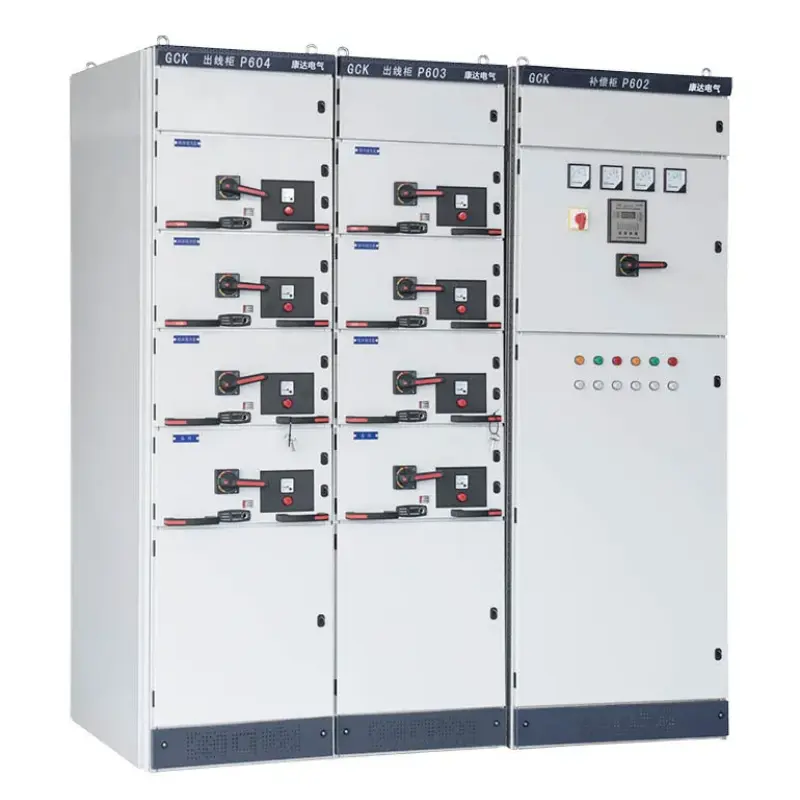

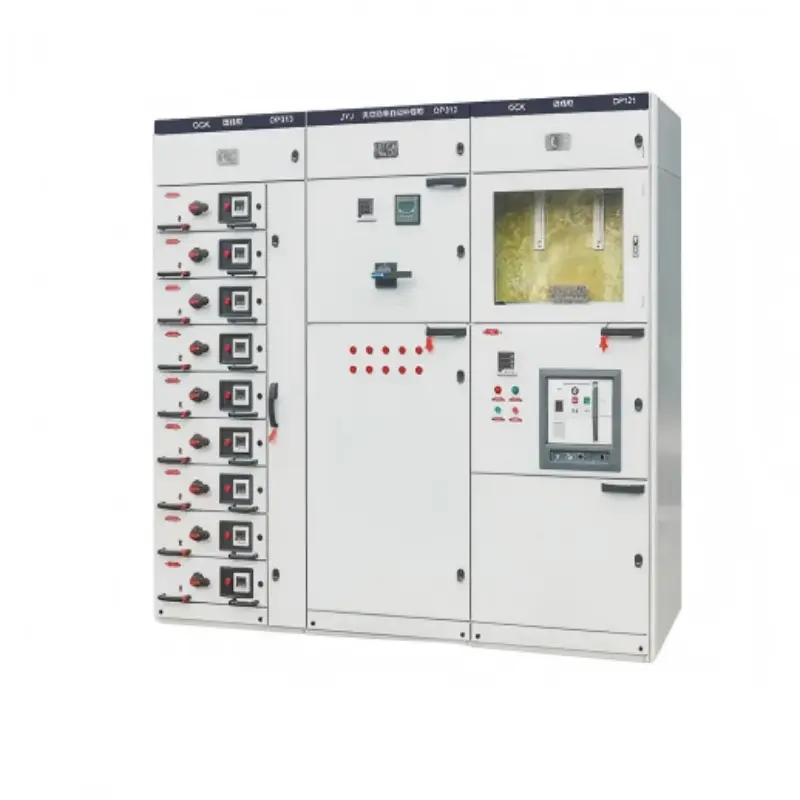

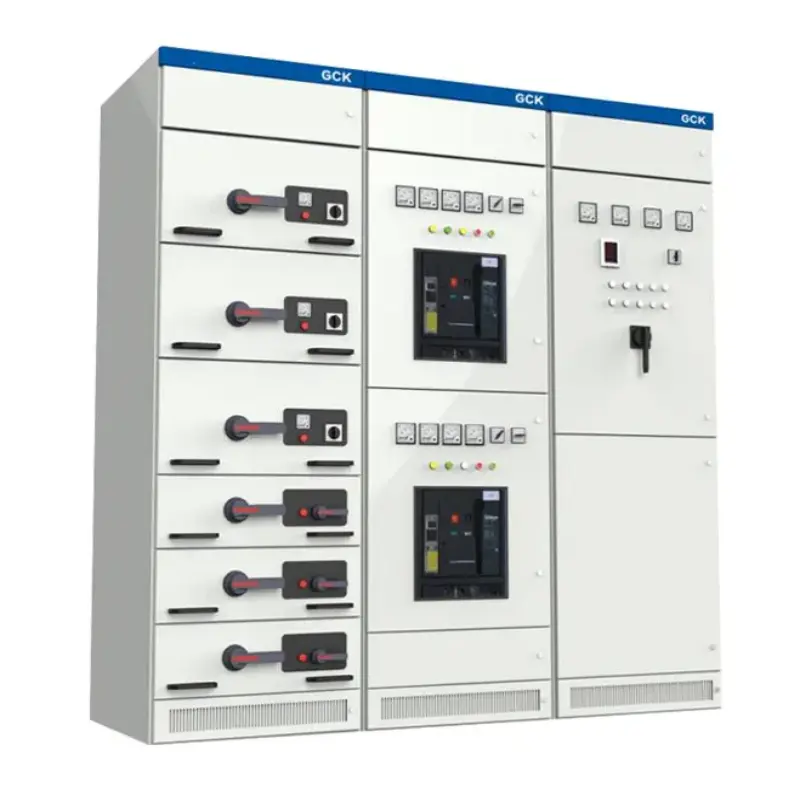

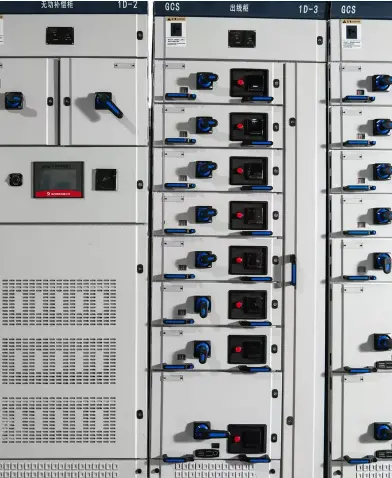

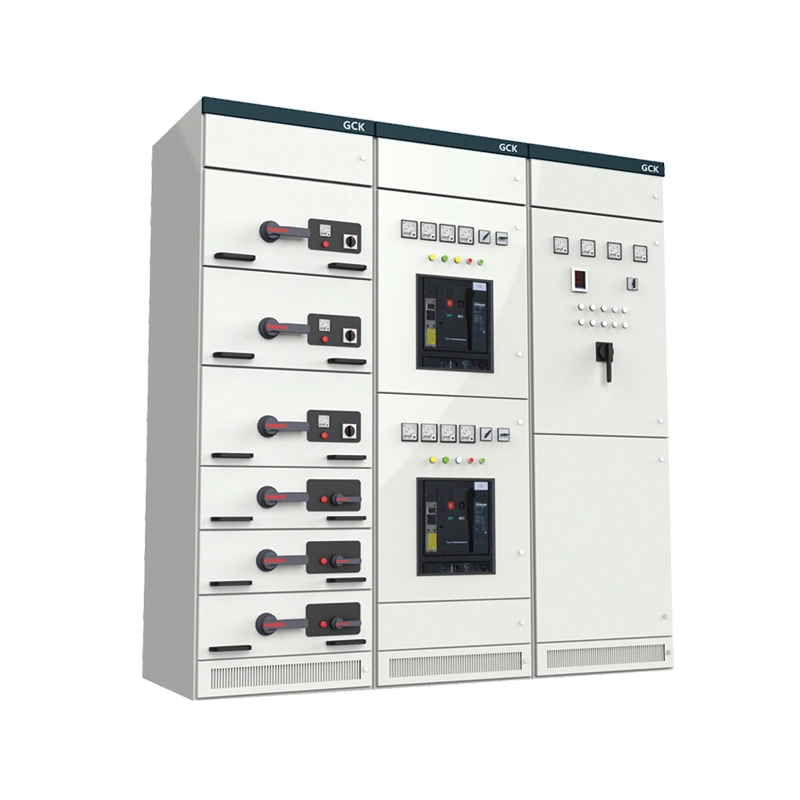

Gabinete de distribución económico con ensamblaje de perfil en C GCK

El gabinete de distribución económico con conjunto de perfil en C GCK es unaparamenta cerrada de bajo voltaje (hasta 690 V)utilizando un marco de acero de perfil en C atornillado. Los perfiles en C son canales de acero galvanizado preperforados, laminados en frío, con una rejilla de orificios modular de 25 mm, que permiten el montaje sin soldadura ni herramientas especiales.

¿Qué hace este producto?

● Distribución de energía: suministra energía de forma segura desde la fuente principal de entrada a alimentadores, motores, paneles de iluminación y otras cargas.

● Funcionalidad de cajón: alberga cajones extraíbles (disyuntores, contactores, arrancadores suaves) que se pueden intercambiar mientras la barra colectora principal permanece activa, lo que minimiza el tiempo de inactividad.

● Reconfiguración en sitio: agregue o mueva secciones fácilmente desatornillando placas de extremo, atornillando nuevos cubículos y extendiendo barras colectoras con kits simples.

● Protección y aislamiento: proporciona enclavamientos mecánicos, contraventanas y una forma de separación configurable (Forma 2b, 3b o 4b).

Opciones de personalización

En esencia, este mueble ofrece un diseño moderno y extraíble.aparamentafuncionalidad (mantenimiento seguro, alta densidad y modularidad) a un precio básico. Es ideal para plantas industriales pequeñas y medianas, edificios comerciales, proyectos de infraestructura y modernizaciones con presupuesto limitado donde la calidad no puede verse comprometida.

Parámetros del producto (especificación)

A continuación se detallan las especificaciones técnicas clave para el gabinete de distribución económico con ensamblaje de perfil C GCK. Los valores se basan en configuraciones estándar y pueden personalizarse para requisitos específicos del proyecto.

Características y aplicaciones del producto (formato de preguntas y respuestas)

El gabinete de distribución económico con ensamblaje de perfil en C de GCK se destaca por su combinación única de economía, flexibilidad y rendimiento comprobado. A continuación respondemos las preguntas más comunes que hacen los clientes sobre sus características y aplicaciones adecuadas.

P1: ¿Qué hace que el diseño de perfil C sea más económico que el tablero soldado?

R: Tres razones: (1) El marco atornillado elimina los costosos accesorios de soldadura. (2) La rejilla preperforada de 25 mm elimina la perforación personalizada. (3) Los perfiles dañados se pueden sustituir individualmente, no todo el marco. Cuando compra el gabinete de distribución económico con conjunto de perfil C de GCK, paga por el valor, no por un exceso de ingeniería.

P2: ¿La estructura atornillada es lo suficientemente fuerte para entornos industriales?

R: Sí. Con el torque adecuado (M8:18 Nm, M10:35 Nm), cumple con IEC 61439-2 y soporta fuerzas de cortocircuito de 50 kA sin deformación permanente. Para vibraciones extremas (por ejemplo, prensas de estampado o barcos), recomendamos nuestro soldadoSerie MNS. Para el 95% de los sitios industriales/comerciales, el perfil GCK C es más que adecuado.

P3: ¿Cómo se compara el acabado galvanizado con el recubrimiento en polvo?

R: La galvanización en caliente después del punzonado cubre todas las superficies (incluidos los bordes cortados y los orificios) con una capa uniforme de zinc de ≥65 μm. No se astilla ni se corroe cuando la humedad se filtra detrás de él, superando al recubrimiento en polvo en ambientes húmedos (por ejemplo, tratamiento de agua, fábricas textiles). Si se requiere color, se puede aplicar recubrimiento en polvo sobre la capa galvanizada.

P4: ¿Cuáles son los escenarios de aplicación más comunes?

R: Basado en miles de instalaciones globales, el gabinete de distribución económico con ensamblaje de perfil C de GCK se implementa con mayor frecuencia en:

Plantas industriales pequeñas y medianas: procesamiento de alimentos, moldeado de plástico, fabricación de metales y fábricas textiles.

Edificios comerciales: centros comerciales, hoteles y edificios de oficinas.

Tratamiento de aguas y aguas residuales: estaciones de bombeo, sistemas de riego y desalinización.

Proyectos de modernización: sustitución de antiguos cuadros de distribución fijos por modernos cuadros de distribución extraíbles

Instalaciones eléctricas temporales: sitios de construcción, campamentos mineros y sistemas de energía para eventos.

Detalles de producción y ventajas competitivas

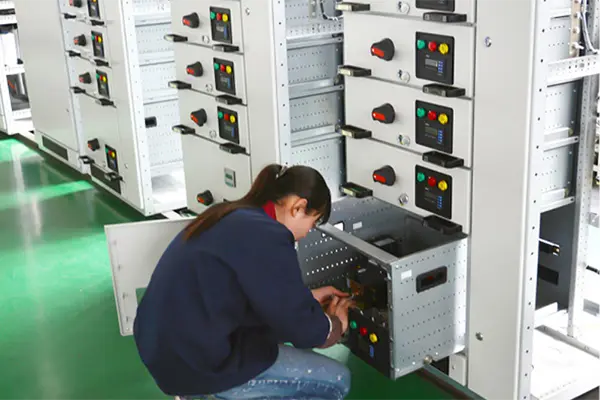

Detalles de producción: cómo construimos el gabinete de distribución económico con conjunto de perfil en C GCK

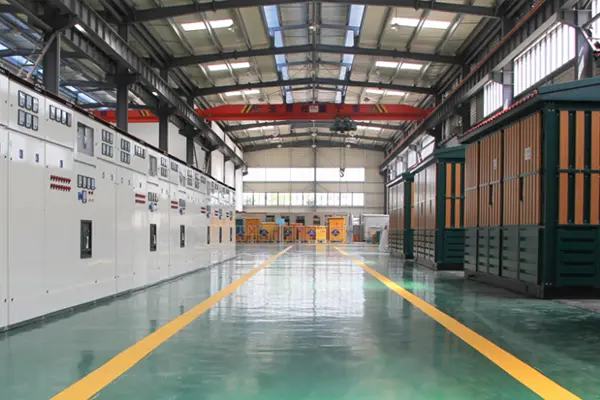

En Lugao Power Co., Ltd., fabricamos todos los gabinetes de distribución económicos con ensamblaje de perfil C de GCK con consistencia, durabilidad y facilidad de ensamblaje.

1. Fabricación de perfil C:Bobina de acero Q235B de 2,0 mm estándar japonés → Punzón CNC Rejilla de 25 mm → Forma de C en frío (precisión de ±0,3 mm) → Corte a medida → Galvanizado en caliente (≥65μm, ASTM A123).

2. Cuna del cajón:Acero galvanizado de 2,5 mm con hoyuelos de posicionamiento y rodillos de nailon. Acepta cajones de 8E/2 a 24E mediante placa adaptadora. Enclavamiento mecánico de tres posiciones (conectado/prueba/aislado) con cerrojo para candado.

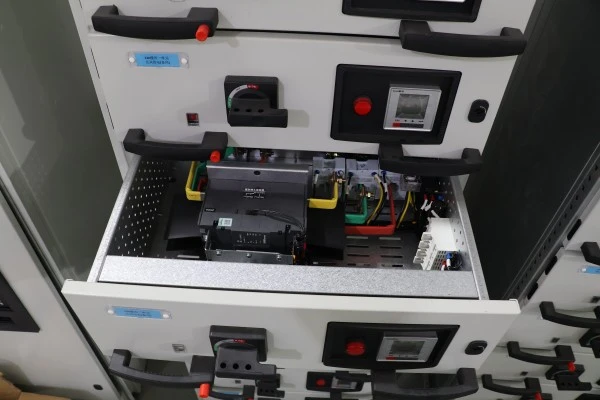

3. Cajonera:Panel frontal de acero de 1,5 mm, recubrimiento en polvo RAL 7035, etiqueta grabada con láser. Mango con indicador O/I. Contactos primarios: cobre plateado (≥10μm), diseño de tulipán con resorte. Cableado secundario: Cable de cobre PVC de 2,5 mm² con casquillos numerados. Probado en fábrica para continuidad, aislamiento y funcionamiento mecánico.

4. Sistema de barras colectoras:Cobre ETP (98% IACS), uniones plateadas apretadas a 35–40 Nm. Barras colectoras soportadas cada 500 mm (más apretadas que los 800 mm típicos). Las barras colectoras verticales se conectan mediante enlaces de cobre atornillados.

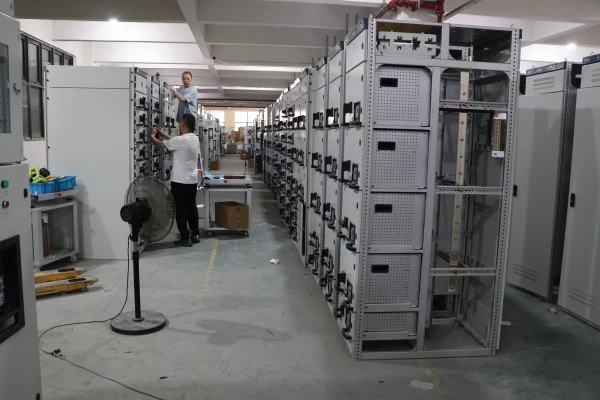

5. Montaje y prueba:Conjunto controlado por par. Cada unidad fue probada: dieléctrico (2,5 kV/1 min), continuidad, enclavamiento mecánico y aumento de temperatura a 1,1 veces la corriente nominal. Informe de prueba de fábrica incluido.

Servicio posventa: garantía de un año

Período de garantía:12 meses desde la fecha de puesta en servicio, pero no superior a 18 meses desde la fecha de envío.

Qué está cubierto: Todos los defectos de fabricación, incluidos:

● Deformación del perfil C bajo carga mecánica nominal

● Mal funcionamiento del bloqueo del cajón (no se evita la inserción o extracción incorrecta)

● Desgaste del contacto primario superior a 0,5 mm dentro del período de garantía

● Errores de cableado secundario o terminaciones sueltas causados ​​por el ensamblaje en fábrica.

● Desprendimiento del revestimiento galvanizado (siempre que no haya abrasión externa)

Lo que no está cubierto: Daños resultantes de una instalación inadecuada, modificaciones no autorizadas, operación más allá de las clasificaciones nominales, impacto físico, corrosión por exposición a sustancias químicas no especificadas en el pedido o fuerza mayor (rayos, inundaciones, incendios, etc.).

Compromiso de respuesta:

● Soporte técnico remoto:dentro de las 8 horas hábiles vía correo electrónico, WhatsApp o videollamada.

● Spare parts shipment: en un plazo de 48 horas para reclamaciones de garantía (mensajería estándar).

Documentación proporcionada con cada envío:

1. Informe de pruebas de fábrica (dieléctrico, continuidad, aumento de temperatura)

2. Plano de montaje y diagrama unifilar.

3. Calendario de cajones que enumera la clasificación y función de cada cajón.

4. Hoja de especificaciones de torque para reensamblaje en sitio (pedidos KD)

5. Manual de operación y mantenimiento
