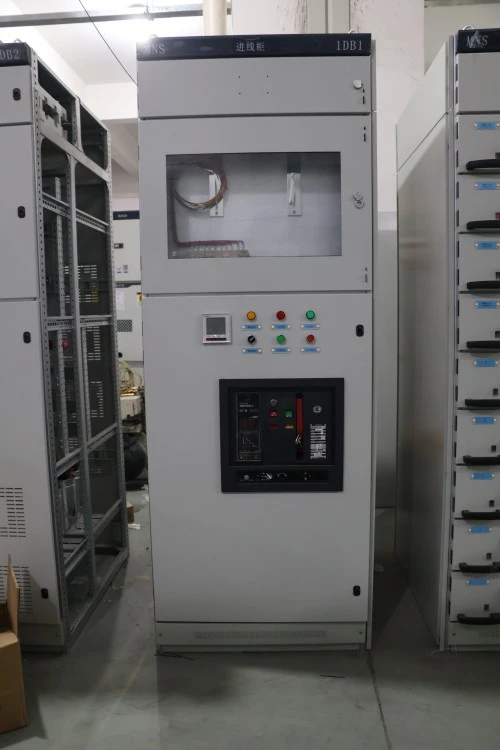

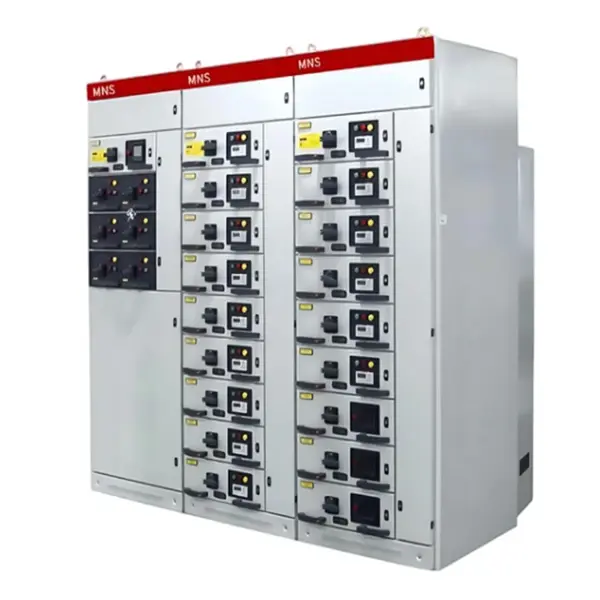

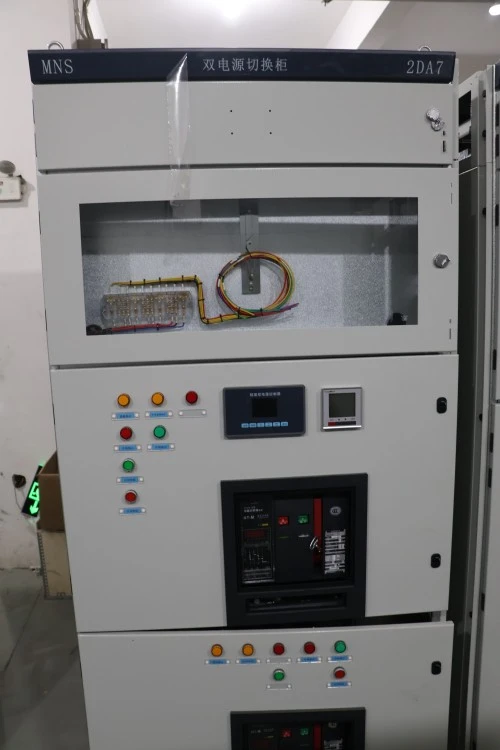

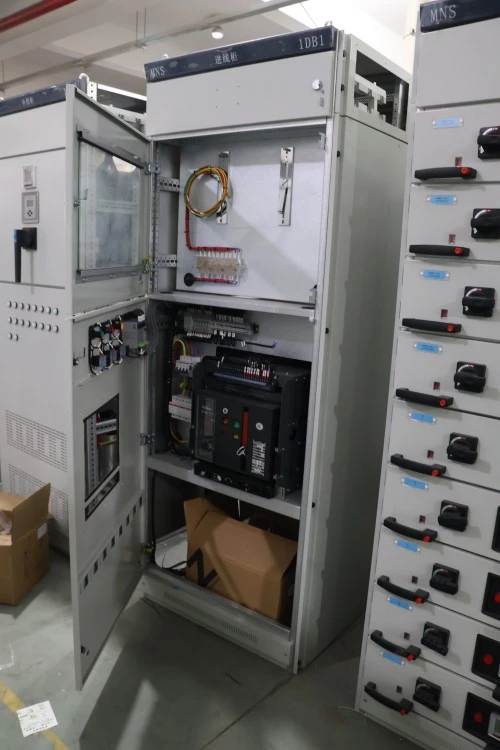

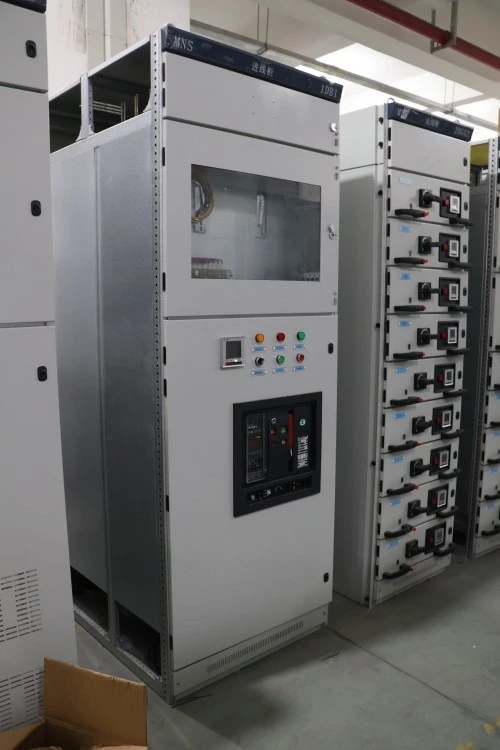

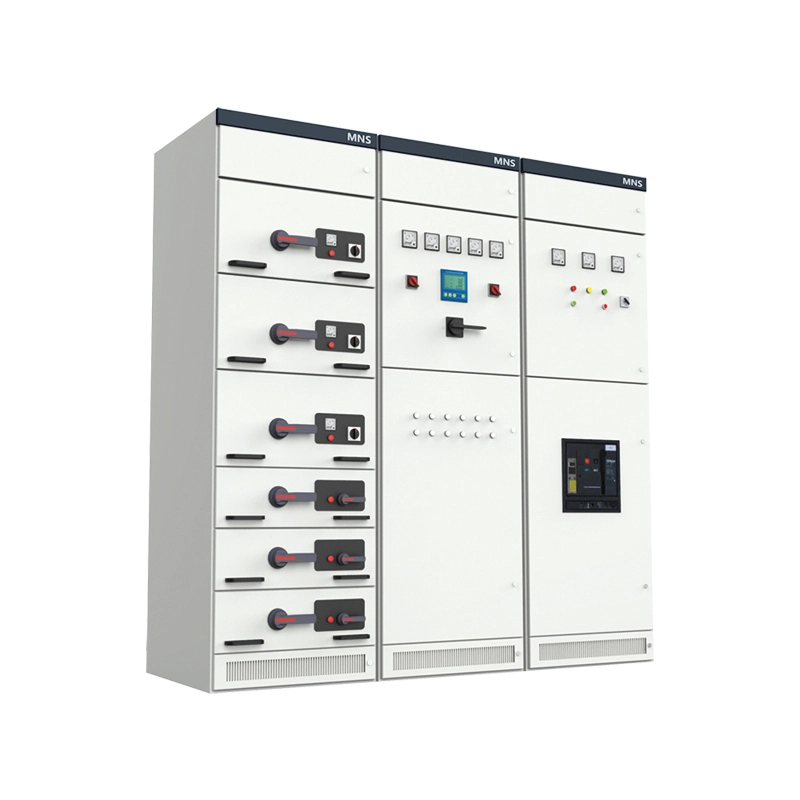

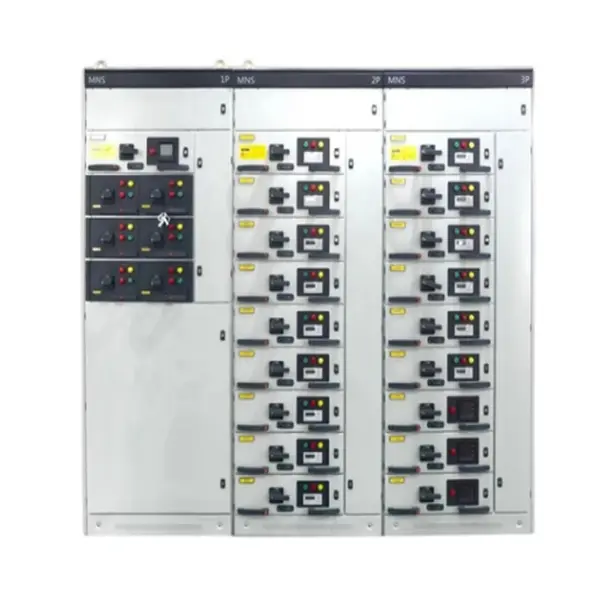

Gabinete de distribución extraíble de modularización MNS

El gabinete de distribución extraíble de modularización MNS es unaparamenta cerrada de bajo voltaje (hasta 690 V)Conjunto diseñado según el marco MNS (Modular Network System). Cada unidad funcional, como un arrancador de motor, un disyuntor de alimentación o un módulo de fuente de alimentación, está alojada en un casete extraíble individual que se puede insertar, retirar o cambiar sin apagar todo el sistema. El gabinete cumple tres funciones principales: distribución de energía (alimentando múltiples subcircuitos), control de motores (arranque, parada, protección de motores) y protección del sistema (cortocircuito, sobrecarga y aislamiento de falla a tierra). En resumen, es un centro de administración de energía plug-and-play para instalaciones industriales y comerciales.

Ventajas del producto

Características del producto

A diferencia de los gabinetes extraíbles genéricos, el Gabinete de Distribución MNS Modularización Extraíble incluye estas características distintivas:

Parámetros del producto

Aplicación del producto (escenarios)

El gabinete de distribución extraíble de modularización MNS se utiliza ampliamente en:

● Plantas industriales: líneas de montaje de automóviles, producción de alimentos y bebidas, procesamiento por lotes de productos químicos.

● Complejos comerciales: centros comerciales, edificios de oficinas de gran altura, hospitales.

● Infraestructura: Plantas de tratamiento de agua, estaciones de bombeo, sistemas de manejo de equipaje en aeropuertos.

● Centros de datos: tablero de distribución principal de bajo voltaje (LVMDB) y paneles de energía remotos (RPP)

● Energías renovables: inversores para parques solares, suministro de energía auxiliar para turbinas eólicas.

● Marino y offshore: distribución de energía a bordo

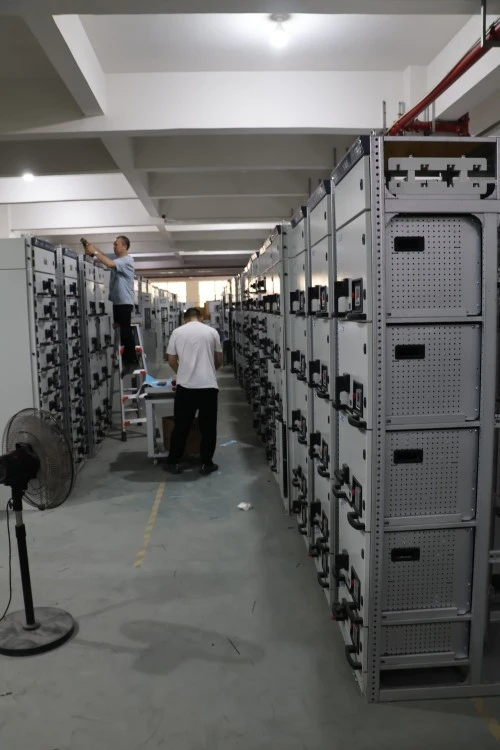

Detalles de producción

● Lugao Power Co., Ltd.fabrica cada Gabinete de Distribución MNS Modularización Extraíble con precisión:

● Material de la carcasa: acero laminado en frío de 2,0 mm de espesor, marco completamente soldado con estándar IP40 (IP54 opcional). Espesor de recubrimiento en polvo ≥80μm, gris claro RAL 7035.

● Sistema de barras: Barras rectangulares de cobre (98% de conductividad IACS) con uniones estañadas. Todas las barras colectoras están completamente aisladas mediante fundas termocontraíbles (rojo, amarillo, azul y gris para el neutro).

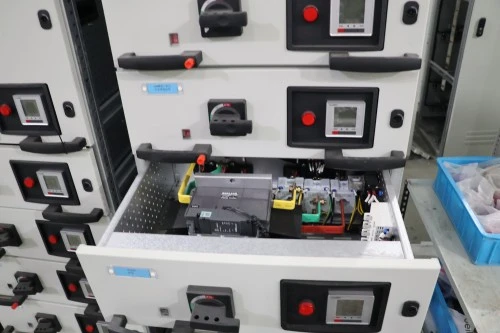

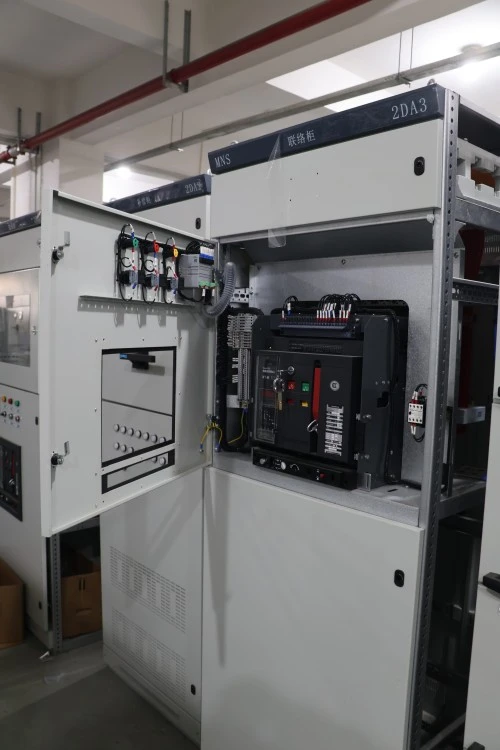

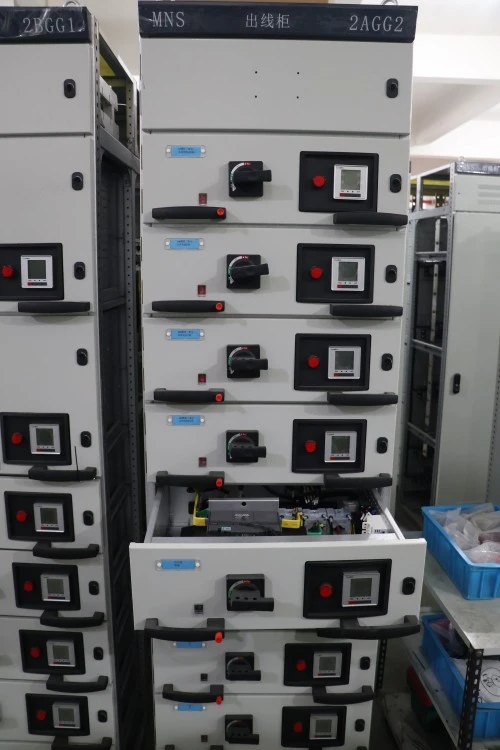

● Soporte del cajón: formado de acero recubierto de zinc de 2,5 mm con rodillos de nailon autolubricantes. Fuerza de inserción/extracción del cajón ≤150N después de 500 ciclos.

● Contactos fijos: Diseño accionado por resorte con punta de aleación de plata. Clasificado para 2000 inserciones sin degradación del rendimiento.

● Contactos secundarios: conectores macho y hembra plateados de 24 pines. Diseñado para 10.000 ciclos de apareamiento.

● Identificación de cajones: Portaetiquetas grabable con láser en cada frente de cajón. Código QR opcional para seguimiento de activos digitales.

● Pruebas de fábrica: Cada unidad funcional se somete a una verificación completa del cableado, una prueba de rigidez dieléctrica (2,5 kV durante 1 minuto) y una prueba de aumento de temperatura (a 1,1 veces la corriente nominal). Los informes de prueba se incluyen con el envío.

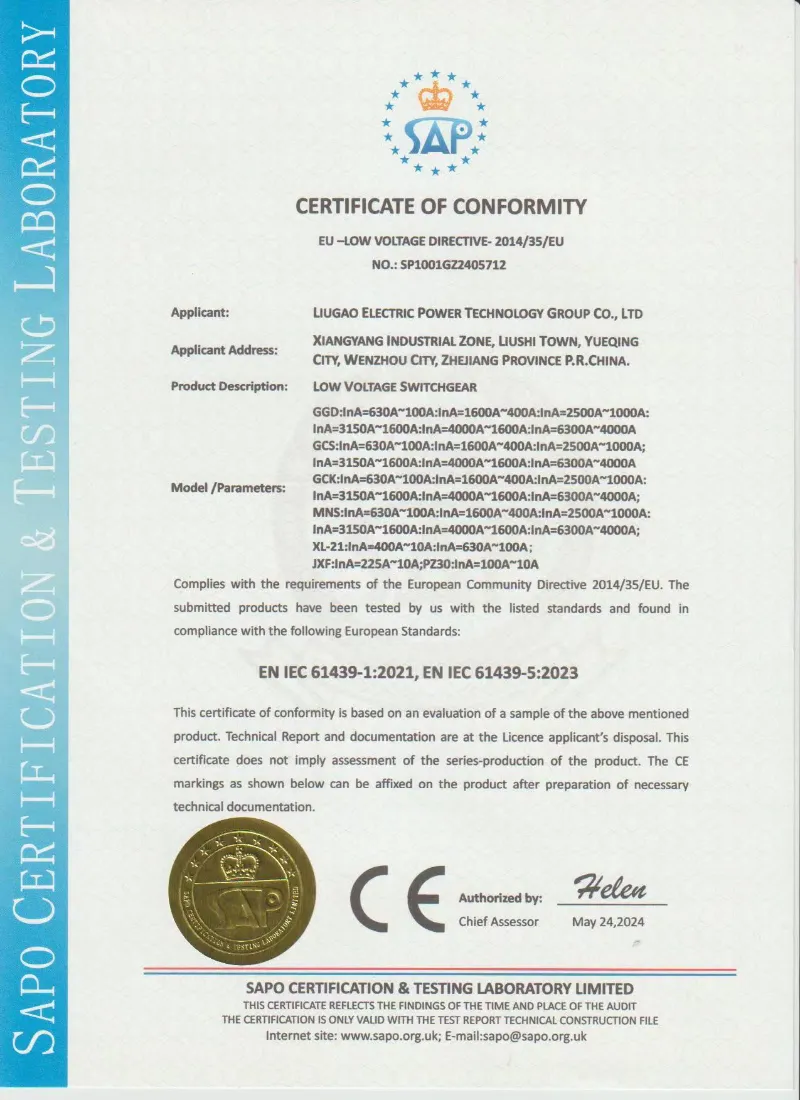

Certificación y Garantía de Calidad

Lugao sigue procedimientos de gestión de calidad basados ​​en ISO para la fabricación de aparamenta. Para pedidos de proyectos, podemos proporcionar documentos de inspección, informes de pruebas de rutina y fotografías del producto antes del envío de acuerdo con el acuerdo técnico confirmado.

• Sistema de gestión de calidad ISO 9001.
• Sistema de gestión ambiental ISO 14001
• Diseño y pruebas basados ​​en IEC 61439-1/2
• Informe de prueba de rutina antes del envío
• Fotos de inspección de fábrica disponibles bajo petición

Embalaje, envío y posventa

Embalaje y envío

● Embalaje de cajón individual: Plástico de burbujas antiestático dentro de caja de cartón ondulado, rotulado con diagrama de circuito y clasificación.

● Embalaje del gabinete principal: Film estirable + papel VCI + caja de exportación de madera contrachapada (15 mm de espesor). Todas las bases de las cajas están equipadas con compartimentos para carretillas elevadoras.

● Plazo de envío: FOB Ningbo, CIF en los principales puertos o EXW.

● Plazo de entrega: 20 días hábiles para configuraciones estándar.

Servicio postventa

● Periodo de garantía: 12 meses desde la fecha de puesta en servicio (máximo 18 meses desde el envío).

● Soporte técnico remoto gratuito mediante videollamada o correo electrónico (respuesta en 4 horas hábiles).

Preguntas frecuentes:

P1: ¿Cuál es la diferencia entre los cajones 8E/2, 8E y 16E?

R: Se refieren a módulos de altura de cajón: 8E/2 = 100 mm (medio módulo), 8E = 200 mm (módulo completo), 16E = 400 mm (módulo doble). Cuanto más grande sea el cajón, mayor será la corriente nominal permitida y más terminales secundarios estarán disponibles.

P2: ¿Puedo reemplazar un cajón sin desconectar el suministro entrante?

R: Sí. Esta es una característica principal del gabinete de distribución extraíble de modularización MNS. Mueva el cajón a la posición aislada (asa blanca), desbloquéelo y sáquelo. El autobús principal permanece energizado. Sin embargo, siempre desconecte primero el lado de carga.

P3: ¿El gabinete viene con un sistema de monitoreo de temperatura?

R: Las unidades estándar no incluyen monitoreo, pero ofrecemos cajones inteligentes opcionales con sensores PT100 integrados y una unidad de visualización central que muestra las temperaturas de las barras colectoras y los cajones.

P4: ¿Se puede ampliar el gabinete más adelante sin reemplazar las secciones existentes?

R: Sí. Cada sección vertical está diseñada mecánica y eléctricamente para conexión lateral. Puede atornillar un cubículo adicional a cualquiera de los extremos y conectar las barras colectoras utilizando los kits de expansión suministrados.
