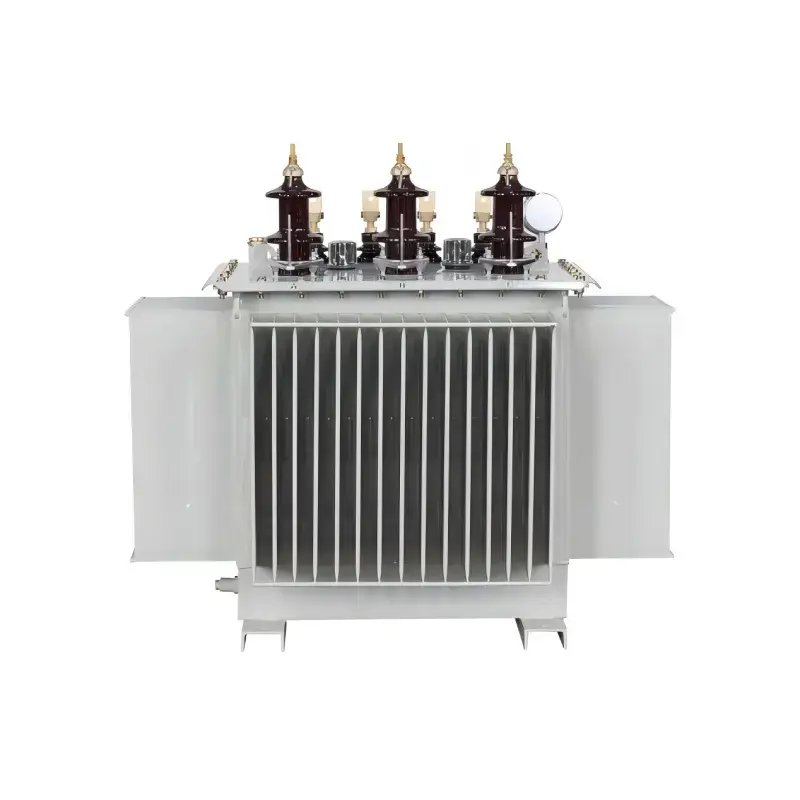

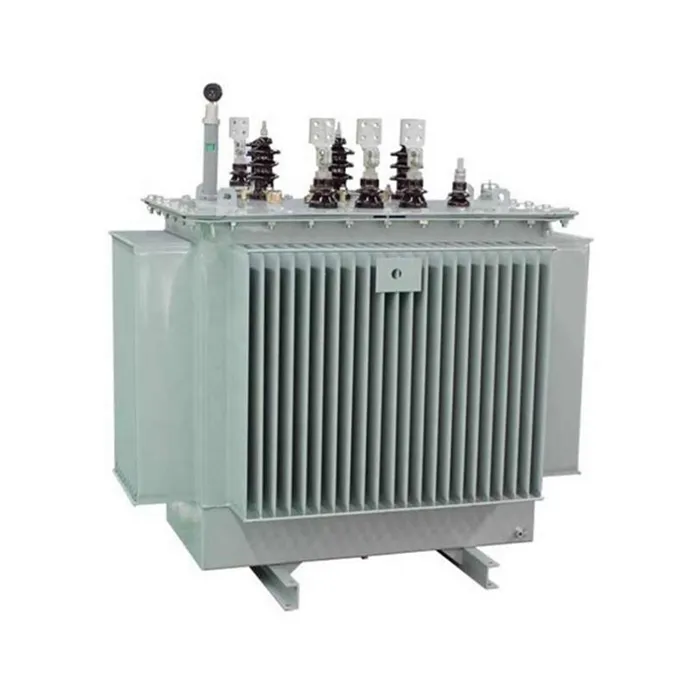

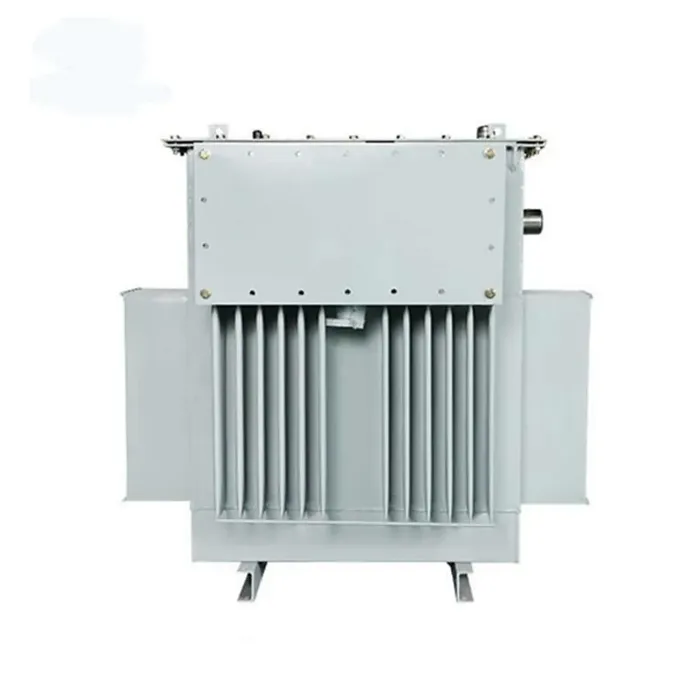

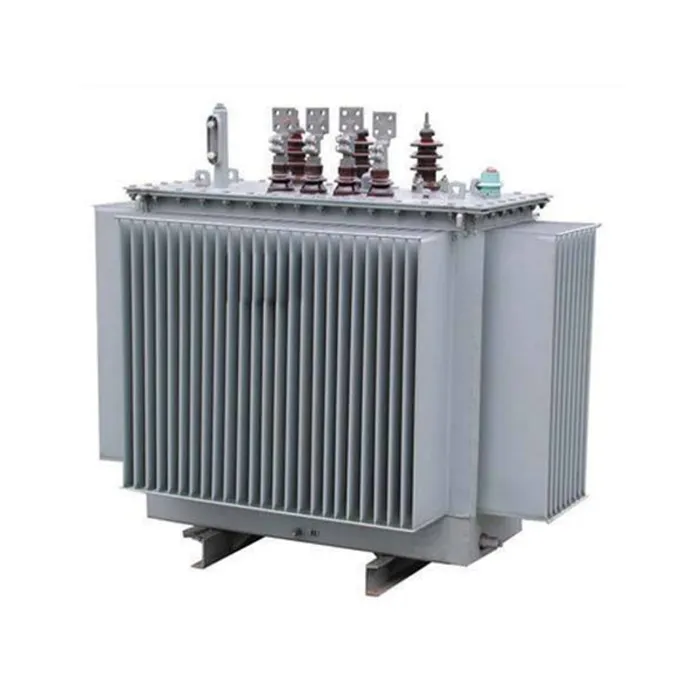

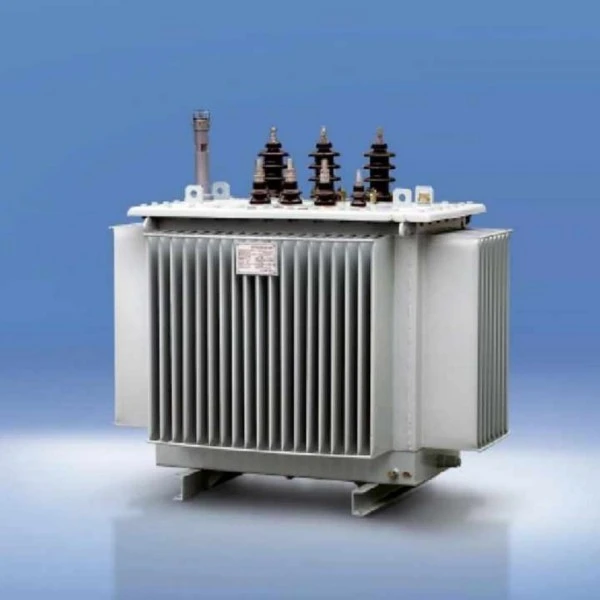

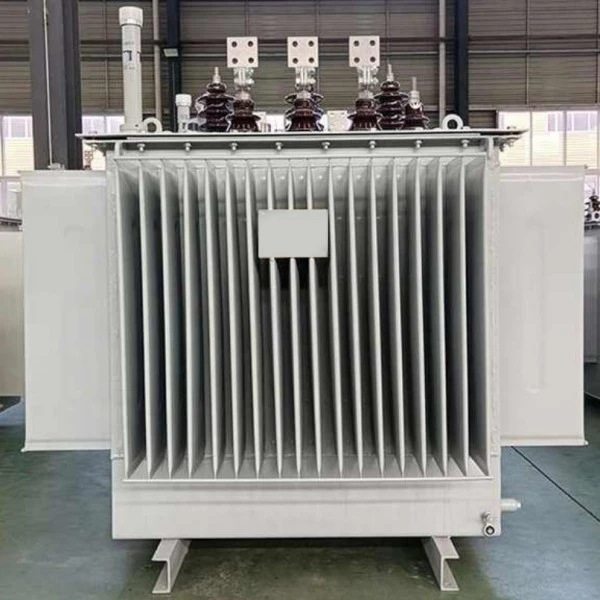

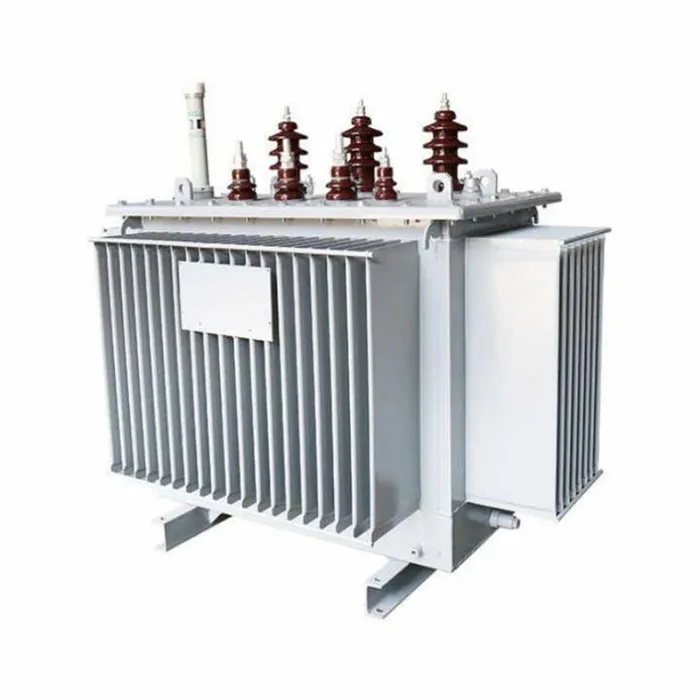

Transformador trifásico de bajo voltaje lleno de aceite S9

El transformador de bajo voltaje trifásico lleno de aceite S9 de nuestra empresa es un dispositivo de energía altamente confiable diseñado específicamente para sistemas de distribución de energía de bajo voltaje. La compra de este producto le proporciona un transformador de alta calidad que combina un rendimiento estable con rentabilidad, ampliamente aplicable en plantas industriales, edificios comerciales y escenarios de distribución de energía residencial. Este producto utiliza láminas de acero al silicio laminadas en frío de alta calidad y devanados de cobre de alta pureza. Su estructura central optimizada reduce eficazmente la histéresis y las pérdidas por corrientes parásitas, lo que garantiza un funcionamiento estable y confiable a largo plazo. El sistema de enfriamiento de aislamiento sumergido en aceite proporciona una excelente disipación de calor y capacidad de sobrecarga, manteniendo un voltaje de salida estable incluso en condiciones de fluctuaciones de voltaje o cambios significativos de carga. La estructura completamente sellada aísla eficazmente la humedad y las impurezas externas, lo que extiende la vida útil del equipo y reduce la frecuencia de mantenimiento.

Parámetro del producto (especificación)

Característica y aplicación del producto

Características del producto

Eficiencia energética y bajas pérdidas:En comparación con la serie S7 anterior, el transformador S9 presenta una reducción promedio en la pérdida sin carga de aproximadamente el 10 %, una reducción en la pérdida de carga de aproximadamente el 22 % y una reducción aún más significativa en la corriente sin carga de casi el 46 %. En ese momento era un producto de ahorro de energía promocionado a nivel nacional.

Diseño estructural confiable:

Centro:Transformador sumergido en aceite S9 fabricado con acero de silicio de grano orientado laminado en frío de alta calidad, que utiliza una estructura central de junta superpuesta de tres pasos totalmente inclinada, lo que reduce eficazmente las pérdidas y el ruido.

Devanados:El devanado de alto voltaje adopta una estructura cilíndrica de múltiples capas, mientras que el devanado de bajo voltaje utiliza una estructura cilíndrica o helicoidal mejorada con conductos de aceite longitudinales, lo que mejora la disipación de calor y la resistencia mecánica.

Proceso de fijación:Todos los sujetadores utilizan tuercas autoblocantes antiaflojamiento y se agrega una estructura de posicionamiento del núcleo para garantizar la estabilidad durante el transporte y la operación a largo plazo, eliminando la necesidad de inspección del núcleo y mantenimiento de elevación.

Estructura completamente sellada (Serie S9-M):El tanque del transformador de distribución S9 está diseñado con paneles corrugados que brindan una función de respiración para compensar los cambios de volumen de aceite, eliminando el conservador tradicional. Esta estructura completamente sellada aísla completamente el aceite del transformador del aire externo, evitando efectivamente la entrada de oxígeno y humedad, retrasando así el envejecimiento del aceite aislante.

Protección de seguridad integral: Transformador trifásico de bajo voltaje lleno de aceite S9equipado con componentes como una válvula de alivio de presión, un termómetro de cuadrante y un relé de gas, que liberan rápidamente la presión cuando la presión interna aumenta demasiado, lo que garantiza un funcionamiento seguro del equipo.

Ventajas de las funciones

Costos operativos significativamente reducidos:La principal ventaja reside en la eficiencia energética. En comparación con la serie S7, los costos operativos del producto S9 se reducen aproximadamente un 19 %, lo que resulta en ahorros sustanciales de electricidad durante el funcionamiento a largo plazo.

Alta confiabilidad operativa:Con un soporte mejorado del extremo de la bobina, una nueva estructura de aislamiento y un diseño resistente a cortocircuitos, su capacidad para resistir cortocircuitos repentinos mejora significativamente. Ha pasado pruebas de cortocircuito repentino en un centro de pruebas reconocido a nivel nacional, lo que garantiza un funcionamiento estable incluso en condiciones adversas como fluctuaciones de la red.

Costos de mantenimiento extremadamente bajos:La estructura completamente sellada elimina la necesidad de reemplazar el aceite del transformador durante su vida útil normal, lo que reduce en gran medida la carga de trabajo y los costos de mantenimiento.

Alta adaptabilidad y diseño estético:El diseño del tanque corrugado no solo mejora la eficiencia de disipación de calor sino que también da como resultado un producto más compacto y estéticamente agradable, lo que reduce el espacio de instalación.

Los productos se adaptan al medio ambiente.

Escenarios de aplicación

Los transformadores trifásicos de bajo voltaje llenos de aceite S9 se utilizan principalmente en aplicaciones de distribución de energía de terminales donde la electricidad de alto voltaje de 10 kV o 35 kV debe convertirse en electricidad de bajo voltaje de 400 V. Los escenarios específicos incluyen:

Tipo cerrado (Serie S9-M): Especialmente adecuado para industrias como la del petróleo y la de procesamiento químico. Estos entornos suelen contener grandes cantidades de petróleo y productos químicos; la estructura completamente sellada aísla eficazmente los gases corrosivos, protege los componentes internos y garantiza un funcionamiento seguro.

Tipo no cerrado (Serie S9):Ampliamente utilizado en empresas industriales y mineras, sitios de construcción, comunidades residenciales, centros comerciales, aeropuertos, estaciones de ferrocarril y otros edificios industriales y civiles en general como centros de distribución de energía.

Infraestructura y Agricultura:Comúnmente utilizado en metros, plataformas de perforación, plataformas de producción de petróleo y redes eléctricas agrícolas urbanas y rurales para proporcionar un suministro de energía estable para diversos equipos.

Detalles de producción

El transformador trifásico lleno de aceite ha sido objeto de una amplia optimización en los detalles del producto. A través del diseño refinado de los componentes centrales, como el núcleo, las bobinas, el tanque de aceite y los sujetadores, logra características de baja pérdida, alta confiabilidad y sin mantenimiento.

Estructura y proceso del componente central.

Preguntas frecuentes

¿Qué es un transformador de distribución trifásico bañado en aceite S9?

El transformador de distribución trifásico sumergido en aceite S9 es un dispositivo de distribución de energía que se utiliza para reducir la electricidad de voltaje medio, como 6 kV, 10 kV, 11 kV o 13,8 kV, a electricidad de bajo voltaje, como 0,4 kV, 0,415 kV o 0,433 kV. Se usa ampliamente en plantas industriales, edificios comerciales, comunidades residenciales, sitios mineros, redes eléctricas agrícolas y sistemas de distribución de servicios públicos.

¿Se puede personalizar la relación de voltaje del transformador sumergido en aceite S9?

Sí. Lugao puede personalizar la relación de voltaje según la red local y los requisitos del proyecto. Las opciones comunes incluyen 10 kV/0,4 kV, 11 kV/0,415 kV, 13,8 kV/0,4 kV y otras combinaciones de voltaje personalizadas. También se puede personalizar el grupo de vectores, el rango de derivación, la frecuencia y los accesorios.

¿Qué rango de capacidad está disponible para este transformador?

El transformador de distribución sumergido en aceite S9 se puede suministrar en diferentes capacidades nominales según los requisitos del proyecto. Las capacidades comunes incluyen 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA y 2500kVA. Comuníquese con Lugao para seleccionar un modelo adecuado según su demanda de carga.

¿Cuál es la diferencia entre los transformadores sumergidos en aceite S9 y S11?

En comparación con la serie S9, elSerie S11Por lo general, tiene una menor pérdida sin carga y un mejor rendimiento de ahorro de energía. El transformador S9 todavía se utiliza ampliamente en muchos proyectos de distribución debido a su funcionamiento estable, diseño maduro y rentabilidad. La selección final depende del presupuesto del proyecto, los requisitos de eficiencia, los estándares locales y las condiciones operativas.

¿El transformador de aceite S9 es adecuado para instalación en exteriores?

Sí. El transformador de aceite S9 puede diseñarse para instalación en exteriores. Puede equiparse con un tanque de aceite sellado, revestimiento anticorrosión, válvula de alivio de presión, termómetro, indicador de nivel de aceite y otros accesorios de protección según los requisitos del proyecto. Para ambientes hostiles, proporcione altitud, temperatura ambiente, humedad y nivel de contaminación antes de cotizar.

¿Qué método de enfriamiento utiliza este transformador?

El transformador de distribución sumergido en aceite S9 utiliza comúnmente refrigeración ONAN, lo que significa refrigeración natural Oil Natural Air. El aceite del transformador circula naturalmente dentro del tanque para transferir calor, mientras que la superficie externa del tanque disipa el calor mediante enfriamiento natural por aire.

¿Puede Lugao proporcionar OEM o servicio de transformador personalizado?

Sí. Lugao ofrece servicios de transformadores personalizados y OEM. Las opciones de personalización incluyen capacidad nominal, relación de voltaje, frecuencia, grupo de vectores, rango de derivación, diseño del gabinete, accesorios del transformador, color de pintura, placa de identificación y requisitos de empaque.

Servicio postventa de productos.

1. Después de instalar y poner en funcionamiento el transformador en el sitio, se garantiza que no tendrá fugas y que la pintura no se pelará ni se desvanecerá. Se proporciona una garantía de 5 años; cualquier problema de calidad que ocurra bajo uso normal dentro del período de garantía estará cubierto por la garantía.

2. Todos los productos están cubiertos por un servicio de por vida, lo que garantiza la integridad de los accesorios del producto.

3. La vida útil no es inferior a 30 años.

4. En caso de falla del equipo, el proveedor responderá dentro de una hora después de recibir la notificación del comprador y enviará personal técnico al sitio dentro de las 24 horas a nivel nacional.

Compromiso de servicio

1. Nuestros productos se fabrican estrictamente de acuerdo con los requisitos del sistema de gestión de calidad ISO9001-2015, garantizando el 100% de la calidad del producto antes de salir de fábrica.

2. Nuestra empresa ofrece un servicio integral de preventa, venta y posventa para garantizar la satisfacción del cliente.

1. Nuestra empresa ofrece una garantía de 60 meses. En caso de cualquier problema de calidad, repararemos o reemplazaremos el producto de forma gratuita, garantizando la satisfacción del cliente al 100%.

El diseño y prueba de transformadores deberá cumplir con las siguientes normas:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformadores de potencia》

GB/T6451-2015 《Especificación y requisitos técnicos para transformadores de potencia sumergidos en aceite》

JB/T3837-2010 《Método de compilación de designaciones de tipo para productos de transformadores》

GB/T311.1-3.11-97 《Coordinación de aislamiento y técnicas de prueba de alto voltaje para equipos de transmisión y transformación de alto voltaje》

GB10237-88 《Niveles de aislamiento y pruebas dieléctricas para transformadores de potencia: espacios libres de aire de aislamiento externo》

GB7595-87 《Estándar de calidad para aceite de transformador en servicio》

GB7328-87 《Medición del nivel de sonido para transformadores》

GB7534-87 《Medición de Descarga Parcial》

GB/T15164-94 《Guía de carga para transformadores de potencia sumergidos en aceite》

DL/T586-95 《Guía Técnica para la Supervisión de Fabricación de Usuarios de Equipos Eléctricos》

GB/T311.1-3.11-97 《Coordinación de aislamiento y técnicas de prueba de alto voltaje para equipos de transmisión y transformación de alto voltaje》

GB2536-1990 《Aceite para transformadores》

JB/T56011-92 《Clasificación de calidad del producto para transformadores de potencia sumergidos en aceite》

ZBK41005-89 《Nivel de sonido de transformadores de 6-220 KV》
