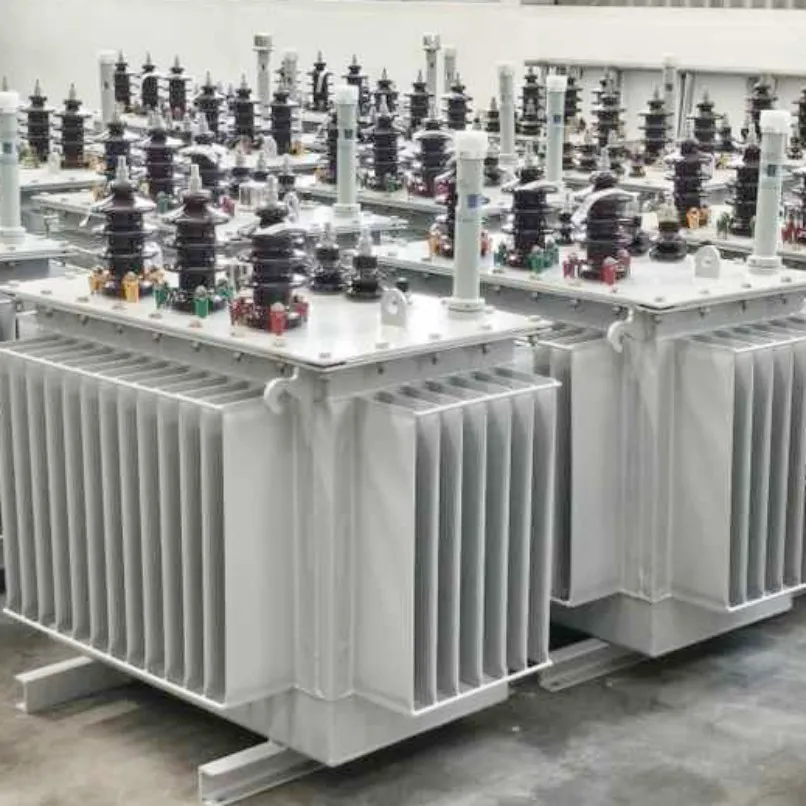

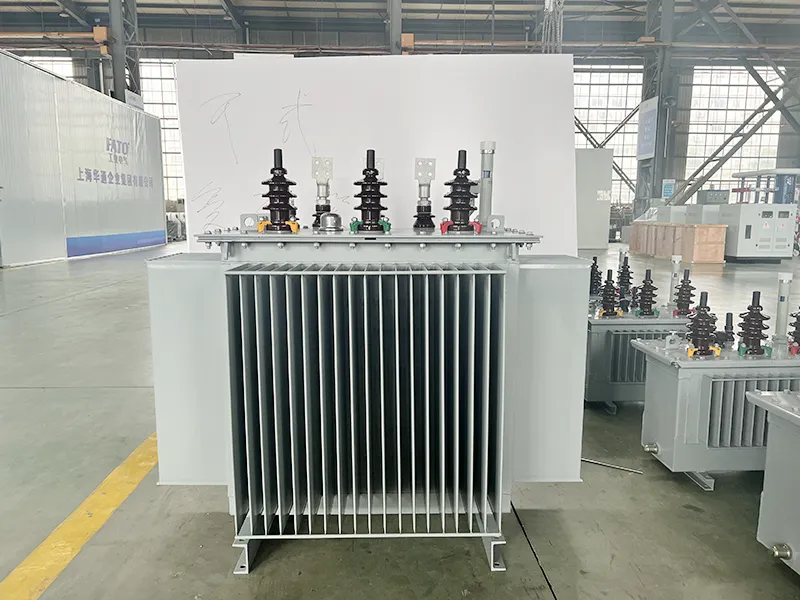

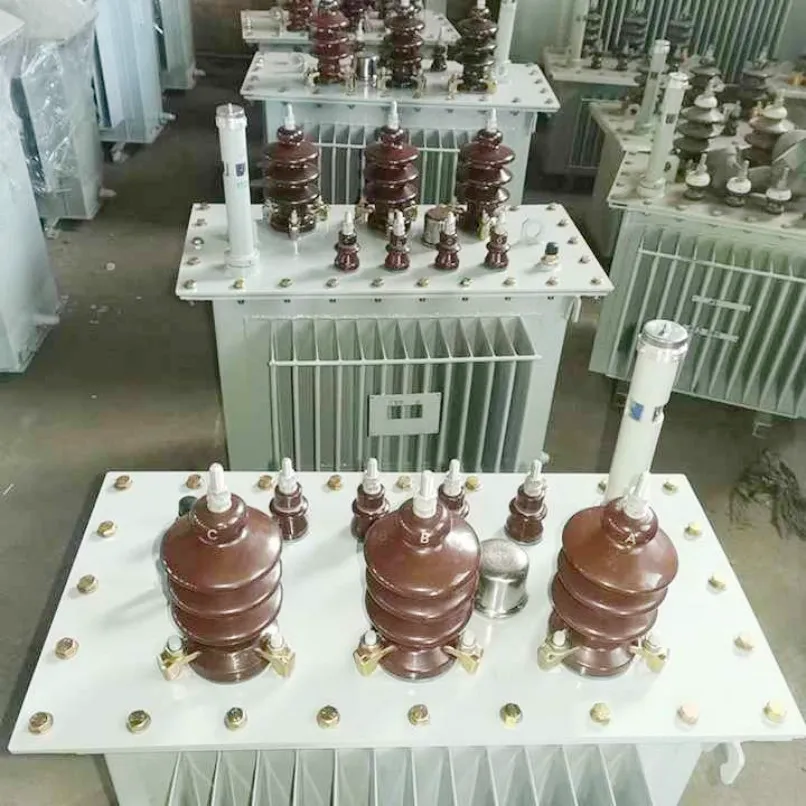

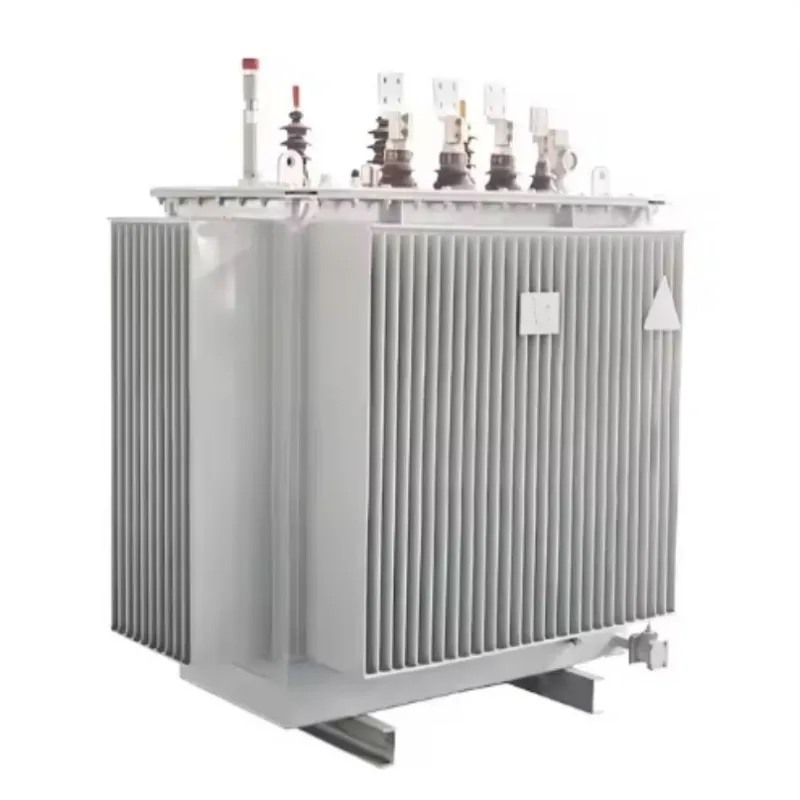

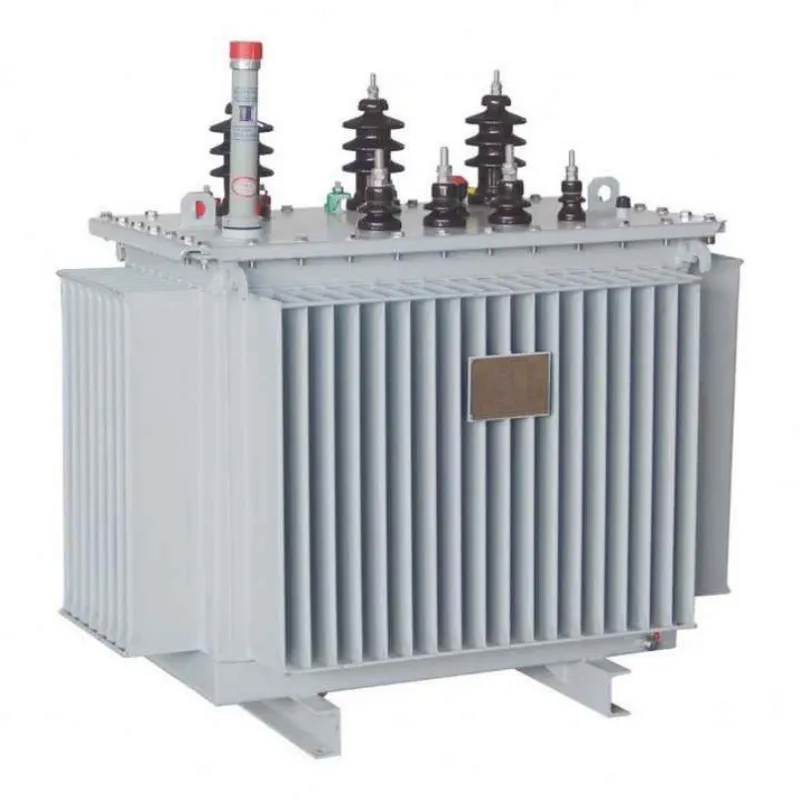

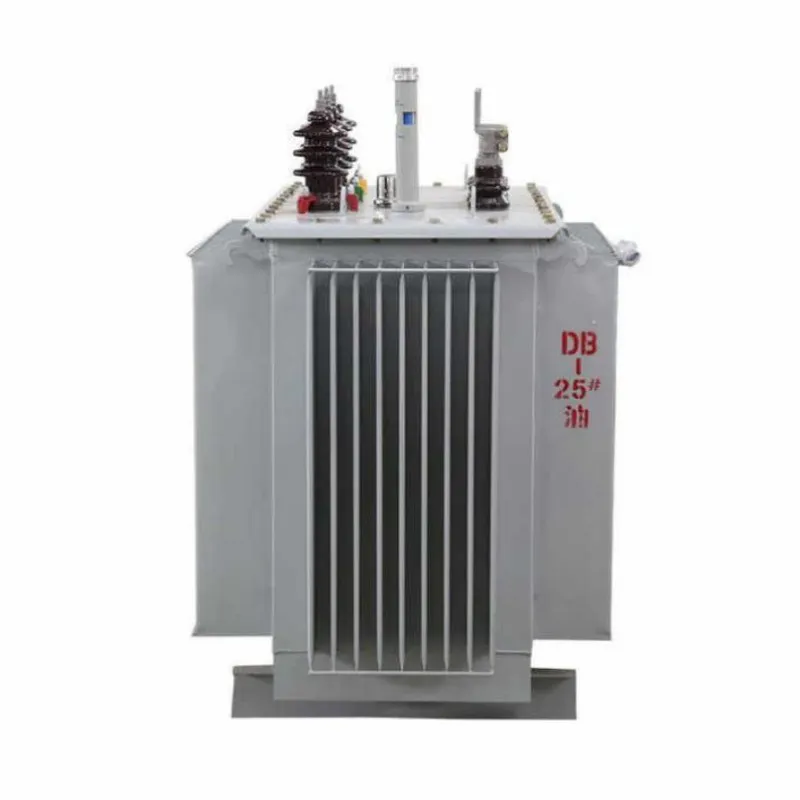

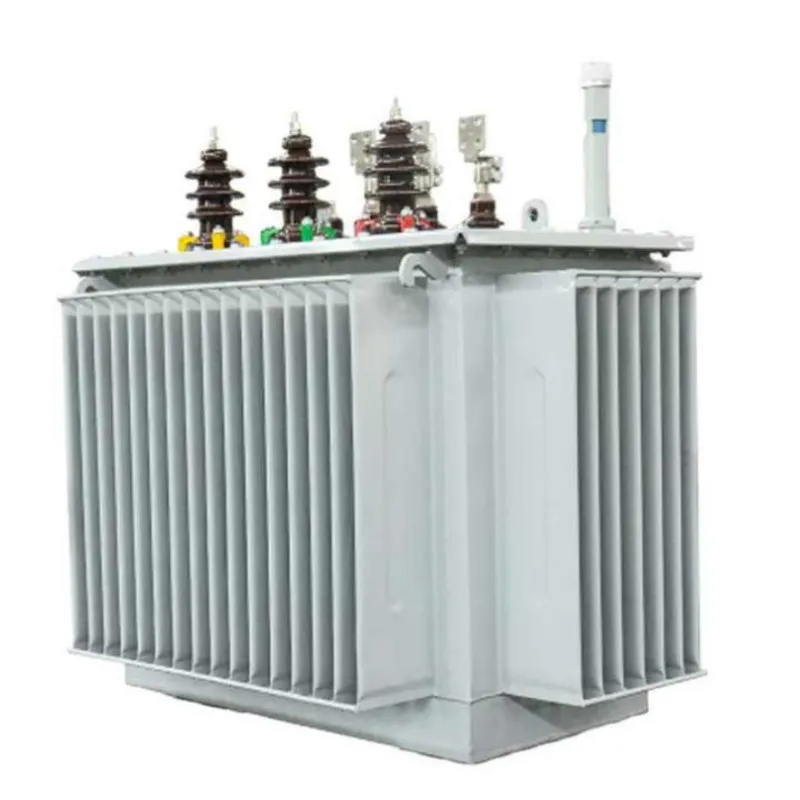

Transformador reductor de distribución de energía sumergido en aceite

Nuestro transformador reductor de distribución de energía sumergido en aceite está diseñado para convertir electricidad de voltaje medio o alto (como 11 kV, 22 kV o 33 kV) en salida de bajo voltaje estandarizada (como 400 V o 230 V) adecuada para el consumo del usuario final. Este producto es ideal para redes de distribución de energía que requieren regulación de voltaje confiable, alta capacidad de sobrecarga y durabilidad a largo plazo.

EltransformadorCuenta con un núcleo de acero al silicio de grano orientado de baja pérdida y devanados de cobre de alta conductividad, lo que reduce significativamente las pérdidas sin carga y con carga. El sistema de refrigeración sumergido en aceite garantiza una disipación eficiente del calor, mientras que la estructura completamente sellada evita la entrada de humedad y la oxidación del aceite, lo que reduce los requisitos de mantenimiento y prolonga la vida operativa.

Característica y aplicación del producto

Características

1. Cumple o supera los estándares IEC, ANSI, GB y SANS

2. Estructura completamente sellada con diseño de tanque corrugado

3. Alta capacidad de sobrecarga y estabilidad térmica

4. Funcionamiento con poco ruido y alta eficiencia

5. Diseño compacto adecuado para instalaciones montadas en postes o en el suelo

6. Sólida capacidad de resistencia a cortocircuitos

7. Fácil instalación y bajo mantenimiento

8. Larga vida útil con soporte técnico de por vida

9. Disponible con múltiples rangos de tomas para regulación de voltaje

10. Opciones de aceites aislantes ecológicos disponibles

Preguntas y respuestas: Información clave sobre transformadores de distribución de energía sumergidos en aceite

P: ¿Qué es un transformador reductor?

R: Un transformador reductor es un tipo de transformador eléctrico que reduce el alto voltaje de entrada a un voltaje de salida más bajo. Consta de más vueltas en el devanado primario y menos vueltas en el devanado secundario. este tipo defuerza transformadorEs esencial en los sistemas de distribución de energía para entregar de forma segura niveles de voltaje utilizables a equipos industriales, edificios comerciales y áreas residenciales.

P: ¿Qué hace que este transformador reductor sea energéticamente eficiente?

R: Nuestro transformador utiliza acero de silicio de grano orientado laminado en frío de alta permeabilidad y estructuras de unión del núcleo optimizadas, que reducen significativamente la histéresis y las pérdidas por corrientes parásitas. Esto da como resultado menores pérdidas sin carga y con carga en comparación con los transformadores convencionales, lo que reduce directamente los costos operativos.

P: ¿Cómo mejora el rendimiento el sistema de refrigeración en baño de aceite?

R: El aceite aislante sirve como medio dieléctrico y refrigerante. Transfiere eficientemente el calor desde el núcleo y los devanados a la superficie del tanque, donde se disipa en el entorno circundante. Esto garantiza un funcionamiento estable incluso en condiciones continuas de alta carga o alta temperatura.

P: ¿Este transformador es adecuado para uso en exteriores?

R: Sí. El diseño del tanque corrugado completamente sellado protege los componentes internos de la humedad, el polvo y los ambientes corrosivos. Es ideal para instalaciones al aire libre como subestaciones, patios industriales y redes de distribución de energía rural.

Principales escenarios de aplicación

Instalaciones Industriales:Proporciona energía confiable de bajo voltaje para fábricas, plantas de procesamiento y maquinaria pesada.

Edificios Comerciales:Se utiliza en centros comerciales, complejos de oficinas y hoteles para reducir el voltaje medio a niveles seguros.

Distribución de energía residencial:Instalado en subestaciones comunitarias o configuraciones montadas en postes para abastecer a los hogares.

Sistemas de Energías Renovables:Se integra con parques solares y plantas de energía eólica para regulación de voltaje y conexión a red.

Proyectos de Infraestructura:Adecuado para aeropuertos, ferrocarriles, hospitales y centros de datos que requieren alta confiabilidad.

Parámetro del producto (especificación)

Tabla: Transformador reductor sumergido en aceite: especificaciones típicas (11 kV/0,4 kV)

Transformador sumergido en aceite versus transformador tipo seco

Elige untransformador sumergido en aceiteen las siguientes situaciones:cuando se requiere instalación al aire libre; cuando se necesita una mayor eficiencia energética; cuando se requiere una mayor capacidad de sobrecarga; cuando se necesita capacidad mediana o grande; o cuando se busca una solución de distribución de energía rentable.

Elija un transformador de tipo seco en las siguientes situaciones:cuando el transformador se instala en el interior; cuando la seguridad contra incendios es crítica; cuando el uso de medios a base de aceite está prohibido en el sitio; o cuando el proyecto involucra hospitales, centros comerciales, centros de datos o edificios de gran altura.

Resumen:Los transformadores sumergidos en aceite son más adecuados para aplicaciones de distribución de energía en exteriores, industriales y de redes públicas.Transformadores tipo secoson más adecuados para uso en interiores y lugares con estrictos requisitos de seguridad contra incendios.

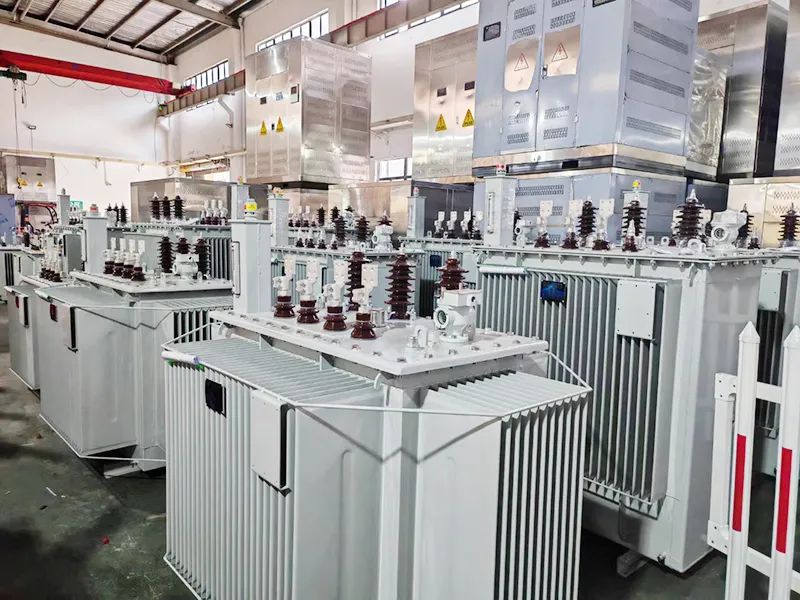

Detalles de producción

Material central y proceso

El núcleo está construido con acero de silicio de grano orientado laminado en frío de alta permeabilidad con un diseño de junta superpuesta escalonada, lo que minimiza las pérdidas sin carga y reduce la corriente de magnetización. El núcleo está unido con cinta de vidrio semiseca para garantizar la integridad estructural y el bajo nivel de ruido.

Estructura de bobinado

Los devanados de alto y bajo voltaje están hechos de conductores de cobre libres de oxígeno. Los devanados de bajo voltaje adoptan una estructura de lámina o helicoidal con conductos de aceite longitudinales, lo que mejora la resistencia mecánica y la capacidad de resistencia a cortocircuitos.

Sistema de aislamiento y refrigeración.

Se utiliza aceite mineral de alta calidad o fluido aislante de alto punto de inflamación respetuoso con el medio ambiente. El sistema de aislamiento de papel de aceite se somete a procesos de secado al vacío y llenado de aceite para eliminar la humedad y el aire residuales, lo que garantiza una alta rigidez dieléctrica y confiabilidad a largo plazo.

Tanque y Sellado

El diseño del tanque corrugado proporciona compensación de expansión térmica sin necesidad de conservador. La estructura completamente sellada evita la oxidación del aceite y la entrada de humedad, lo que reduce la frecuencia del mantenimiento y prolonga la vida útil del aceite.

El equipo estándar incluye

1. Indicador de nivel de aceite con alarma de nivel bajo

2. Válvula de alivio de presión

3. Termómetro de esfera con contactos de alarma

4. Relé de gas opcional para detección de fallas

¿Por qué elegir el transformador reductor Lugao?

El transformador reductor sumergido en aceite Lugao está diseñado para reducir voltaje medio o alto, como 11 kV, 22 kV, 33 kV, a bajo voltaje, como 400 V o 230 V, para una distribución de energía segura.

Alta eficiencia:El núcleo de acero al silicio de baja pérdida reduce la pérdida sin carga y ahorra energía.

Rendimiento estable:Los devanados de cobre y la estructura optimizada garantizan una salida de voltaje estable.

Fuerte capacidad de enfriamiento:Oil immersed cooling system provides excellent heat dissipation and supports long-time operation.

Tanque completamente sellado:Previene la humedad, el polvo y la oxidación del aceite, reduciendo el mantenimiento.

Alta resistencia al cortocircuito:La fuerte estructura de bobinado y sujeción mejora la seguridad durante fallas en la red.

Uso en exteriores:Adecuado para subestaciones, fábricas, redes rurales, edificios comerciales y proyectos de energía renovable.

Diseño personalizado disponible:Se pueden personalizar el voltaje, la capacidad, el grupo de vectores, el rango de toma, el método de enfriamiento y el tipo de tanque.

Pruebas estrictas antes de la entrega:Cada transformador se prueba en cuanto a relación de voltaje, resistencia del devanado, aislamiento, pérdida sin carga, pérdida de carga, impedancia y fuga de aceite.

Lugao ofrece soluciones de transformadores OEM y ODM con calidad confiable, entrega rápida y soporte técnico profesional.

Servicio postventa del producto

1. Reparación o reemplazo gratuito por problemas de calidad causados ​​por defectos de fabricación dentro de un año.

2. Los daños causados ​​por error humano o fuerza mayor (rayos, inundaciones, incendios, etc.) no están cubiertos por la garantía.
