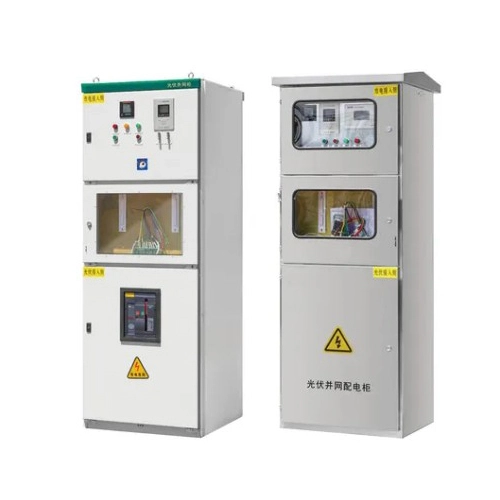

Gabinete de control de interruptores de aparamenta extraíble

El gabinete de control de interruptores de aparamenta extraíble es unMediounidad de aparamenta con envolvente metálica de tensióndonde los componentes clave, como los disyuntores, se pueden retirar físicamente de la carcasa principal para su inspección, mantenimiento o reemplazo. A diferencia del equipo de conmutación fijo, esta unidad permite a los operadores aislar y quitar un interruptor sin desenergizar todo el sistema de barras. Se utiliza ampliamente para controlar, proteger y aislar equipos eléctricos en plantas industriales, subestaciones y edificios comerciales. En pocas palabras, gestiona el flujo de energía al tiempo que garantiza la seguridad del operador y la continuidad del sistema.

Parámetros del producto (especificación)

Certificación y Garantía de Calidad

lugão fabrica aparamenta extraíble de Media Tensión de acuerdo con los requisitos técnicos del proyecto y las normas aplicables como IEC 62271-200. Antes del envío, se pueden proporcionar informes de pruebas de rutina y fotografías de inspección de acuerdo con el acuerdo técnico confirmado.

• Diseño y pruebas basados ​​en IEC 62271-200
• Prueba de resistencia a la frecuencia industrial
• Prueba de funcionamiento mecánico
• Prueba de función de enclavamiento
• Inspección de cableado secundario
• Prueba de descarga parcial cuando corresponda
• Informe de prueba de fábrica antes del envío

Características y aplicaciones del producto

P1: ¿Qué hace que elAparamenta extraíble¿El gabinete de control de interruptores es más seguro que el tipo fijo?

R: El diseño extraíble aísla físicamente el disyuntor de las barras colectoras activas cuando se extrae. Esto crea un espacio de desconexión visible, lo que elimina los riesgos de arco eléctrico accidental durante el mantenimiento. Lugao agrega mecanismos de obturación que cubren automáticamente los contactos fijos cuando se retira el módulo, lo que mejora aún más la seguridad.

P2: ¿Qué aplicaciones se adaptan mejor a este gabinete?

R: Ideal para:

● Centrales eléctricas (distribución de energía auxiliar)

● Centros de datos (necesitan alta confiabilidad y reemplazo rápido de interruptores)

● Instalaciones de petróleo y gas (aislamiento seguro en áreas peligrosas con opción IP54)

● Sistemas de metro y ferrocarril (operaciones frecuentes del interruptor bajo carga)

● Plantas mineras y siderúrgicas (se requiere alta resistencia a cortocircuitos)

P3: ¿Se puede integrar con monitoreo inteligente?

R: Sí.lugãoofrece sensores y módulos de comunicación opcionales (Modbus, IEC 61850) para el monitoreo remoto de la posición de cada módulo extraíble.

Detalles de producción y ventajas competitivas

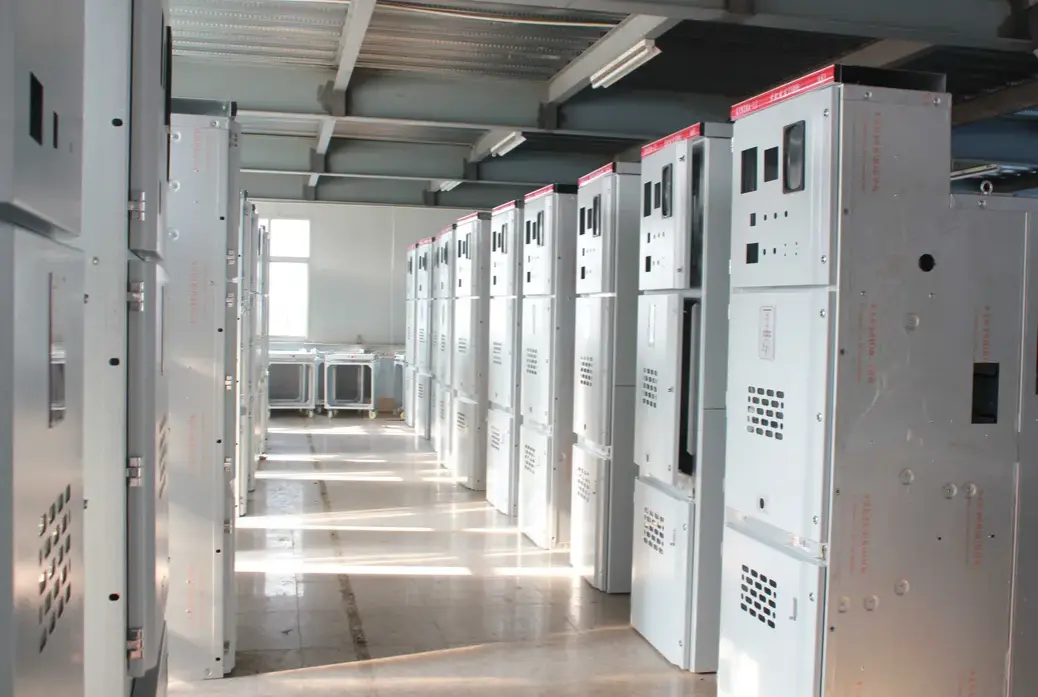

Detalles de producción:

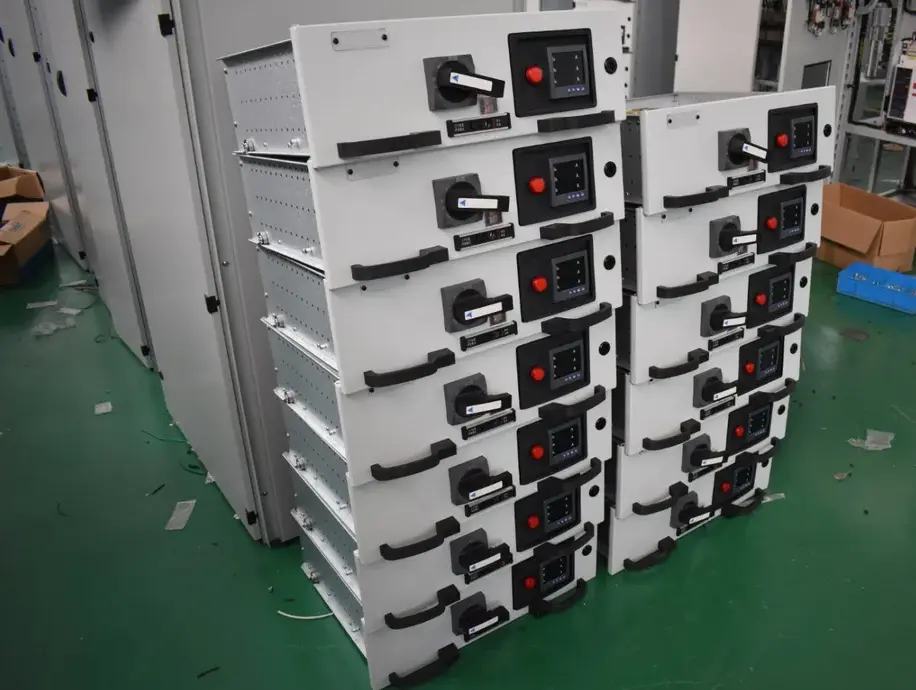

Cada gabinete de control de interruptores de aparamenta extraíble Lugao se fabrica con acero inoxidable cortado con láser o chapa galvanizada con recubrimiento en polvo (espesor mínimo 80 μm). Los rieles extraíbles están cromados para un movimiento suave y tienen capacidad para 10.000 ciclos de inserción/extracción. Los contactos fijos están chapados en plata (al menos 10 μm de espesor) para minimizar la resistencia del contacto. Todo el cableado de control secundario utiliza cables aislados de polietileno reticulado retardantes de llama. Cada unidad se somete a una prueba de funcionamiento de 48 horas y a una medición de descarga parcial (<5pC a 1,1Ur).

Ventajas competitivas frente a productos similares:

Embalaje, envío y servicio posventa

Embalaje:

Cada módulo extraíble se envía por separado en un acolchado de espuma antiestático y luego se incluye en una caja de madera con indicadores de humedad. El gabinete principal está envuelto en tres capas: película antioxidante VCI → plástico de burbujas → caja de exportación de madera contrachapada con flejes de acero. Todas las fijaciones y herramientas están empaquetadas y fijadas dentro de la puerta.

Envío:

Por mar (estándar): contenedores 20GP o 40HQ. Se puede organizar transporte aéreo o ferroviario para proyectos urgentes previa solicitud. Plazo de entrega: FOB Ningbo o CIF a los principales puertos.

Servicio postventa:

● Período de garantía: 12 meses desde la puesta en servicio o 18 meses desde el envío, lo que ocurra primero.

● Soporte técnico remoto (vídeo, dibujos): respuesta en 2 horas.

Información necesaria para la cotización

Para proporcionar una cotización precisa para elGabinete de distribución de media tensión extraíble, por favor envíenos la siguiente información:

• Tensión y frecuencia nominales
• Diagrama unifilar
• Corriente nominal de cada alimentador.
• Requisito de corriente de cortocircuito
• Número de paneles entrantes y salientes
• Requisito de marca y modelo del relé de protección.
• Requisitos de medición y comunicación.
• Requisito de clasificación de arco interno
• Dirección de entrada del cable
• Cantidad y puerto de destino
• Estándar local aplicable o requisito de utilidad

Preguntas frecuentes: preguntas y respuestas de los clientes

P1: ¿Se puede adaptar el gabinete de control de interruptores de aparamenta extraíble a una subestación antigua con espacio limitado?

R: Sí. Su diseño modular y compacto (ancho típico de 650 mm para 12 kV) permite la sustitución de aparamenta fija antigua sin obras civiles. Proporcionamos verificación de diseño gratuita a pedido.

P2: ¿Qué sucede si el enclavamiento mecánico falla mientras el interruptor está en la posición de conectado?

R: Los gabinetes Lugao incluyen una liberación manual de emergencia accesible a través de una cubierta sellada. Se trata de un diseño a prueba de fallos: el disyuntor aún se puede retirar con la herramienta proporcionada. Sin embargo, recomendamos que sólo personal capacitado realice esto.

P3: ¿El precio incluye todos los módulos extraíbles y barras de cobre primarias?

R: La cotización estándar incluye el módulo del disyuntor principal y todas las barras de cobre internas (totalmente mecanizadas y enchapadas). Los módulos opcionales como camiones PT o unidades dosificadoras se cotizan por separado.

P4: ¿Cómo verifico que el gabinete cumpla con IEC 62271-200?

R: Cada unidad se envía con un certificado de prueba de fábrica que incluye informes de prueba de descarga parcial, resistencia a la frecuencia industrial y estabilidad dinámica. La inspección de terceros (por ejemplo, SGS, BV) es bienvenida en nuestras instalaciones.
