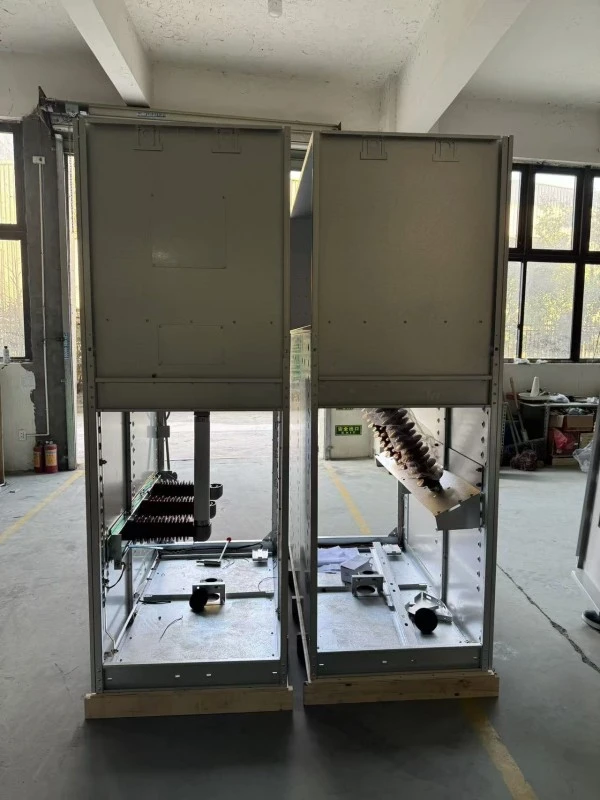

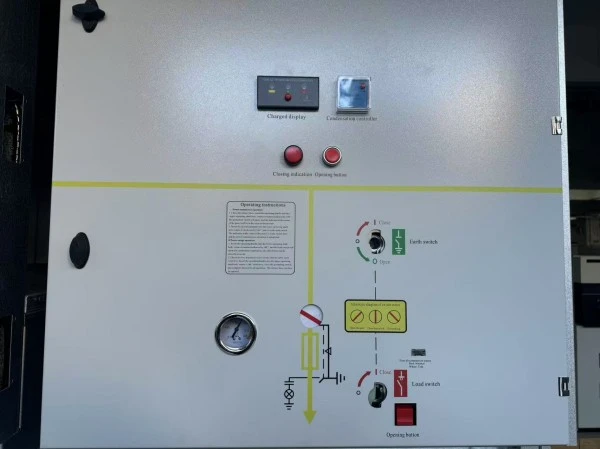

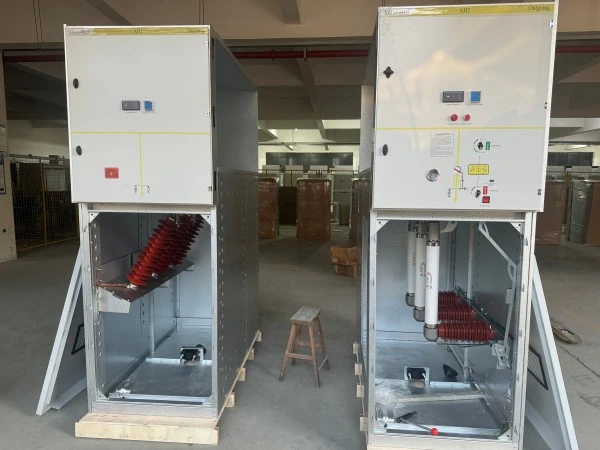

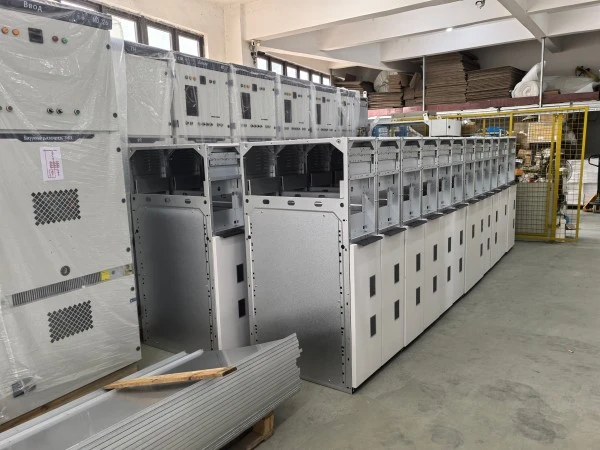

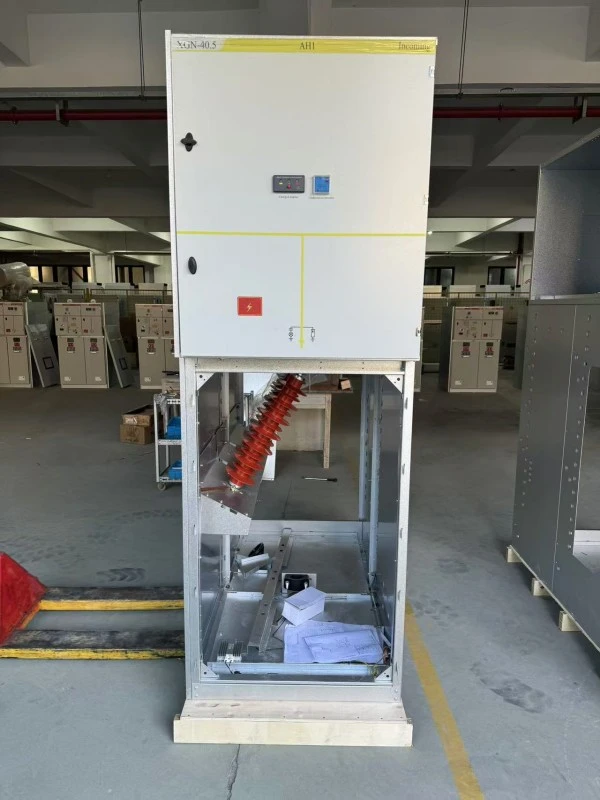

Aislamiento de gas ecológico RMU

El aislamiento de gas ecológico RMU (Unidad principal de anillo) es una aparamenta de media tensión (hasta 24 kV), sellada y ensamblada en fábrica que utiliza una mezcla de gases ecológica como medio principal de aislamiento y extinción de arco, en lugar de SF6 puro. A diferencia de las RMU de SF6 tradicionales, que tienen un alto potencial de calentamiento global (GWP = 23.500), el SF₆ tiene un GWP de aproximadamente 24.300 según los datos de referencia actuales de la UE. La eco-RMU de Lugao Power utiliza aire sintético, una mezcla de N₂/SF₆ (con menos del 10 % de SF6) o un gas a base de fluorocetona (C5-FK). Estos gases no son tóxicos ni inflamables y tienen un GWP inferior a 1 (para el aire sintético) o inferior a 600 (para el C5-FK), en comparación con 23.500 para el SF6 puro.

Ventajas del producto

¿Por qué elegir?Poder Lugao¿La RMU de Eco-Gas sobre las alternativas al SF6?

Características del producto

Lista de funciones con explicaciones técnicas

Detalles de producción

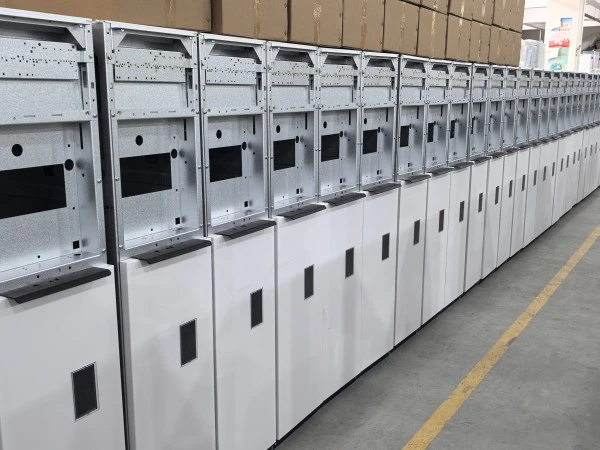

Cómo fabrica Lugao Power la RMU de gas ecológico

Cada RMU de aislamiento de gas respetuoso con el medio ambiente se produce en nuestras instalaciones certificadas ISO 9001:2021 e ISO 14001 en Wenzhou, China. El proceso de fabricación está específicamente adaptado para el manejo de gases ecológicos, a diferencia de las líneas de producción de SF6.

Proceso de producción paso a paso

1. Fabricación de tanques

● Acero inoxidable de 3 mm (AISI 304): cortado con láser, doblado robóticamente y soldado mediante proceso MIG automatizado.

● Detección 100% de fugas de helio: Tanque sumergido en cámara de vacío; Prueba de pulverización de helio: tasa de fuga <1×10⁻⁶ mbar·L/s (20 veces más estricta que el requisito IEC).

2. Montaje de componentes

● Mecanismo de interruptor de tres posiciones montado en sala blanca (Clase 100.000).

● Contactos de cobre plateados (espesor de 15 μm): garantiza una baja resistencia de contacto (<30 μΩ).

● Mecanismo de persiana: acero inoxidable, accionado por leva.

3. Procesamiento al vacío

● Tanque calentado a 80°C al vacío (<10 Pa) durante 8 horas: elimina la humedad (objetivo <10 ppm).

● Previene la condensación interna y la rotura dieléctrica.

4. Llenado de gas ecológico

● Mezcla de gas preparada en una estación de mezcla exclusiva (precisión ±1%).

● Para mezcla C5-FK: C5-FK (fluorocetona) + CO₂ + O₂ (trazas).

● Presión de llenado: 0,04 MPa relativa a 20°C.

● Cada tanque tiene un número de serie y una etiqueta de composición de gas.

5. Prueba eléctrica final

● Frecuencia de alimentación soportada: 42kV/1min (unidades de 12kV).

● Impulso de rayo: 75kV pico (1,2/50μs).

● Descarga parcial: <5pC a 1,2Ur (12kV = tensión de prueba de 14,4kV).

● Medición de resistencia de contacto: Registrada en el certificado de prueba.

● Prueba de funcionamiento mecánico: 50 ciclos de apertura/cierre – sin cambios de presión de gas.

6. Verificación de enclavamiento

● Todos los enclavamientos mecánicos probados con pasadores calibradores: se registra la medición de fuerza.

7. Embalaje

● Unidad llena de gas sellada con tapa de transporte en la válvula.

● Manómetro protegido con funda de espuma.

Hitos del control de calidad

Servicio posventa y garantía

Período de garantía:

12 meses desde la fecha de puesta en servicio o 18 meses desde la fecha de envío (lo que ocurra primero).

Cubierto por garantía:

1. Todas las piezas mecánicas (mecanismo de conmutación, enclavamientos, interruptor de tierra, indicadores)

2. Integridad del tanque de gasolina (fuga por defecto de fabricación)

3. Contactos primarios y secundarios

4. Composición del ecogas (si el llenado en fábrica difiere del certificado)

5. Manómetro y monitor de densidad.

No cubierto:

1. Daños por almacenamiento o instalación inadecuados (por ejemplo, caída de la unidad)

2. Corrosión externa debido a un ambiente agresivo (por ejemplo, una planta química)

3. Actos de la naturaleza (terremoto, inundación, rayo)

4. Consumibles (fusibles, lámparas indicadoras, baterías)

Preguntas frecuentes

P1: ¿Qué gas se utiliza exactamente en la RMU de aislamiento de gas ecológico?

R: Lugao Power ofrece dos opciones:

● Opción A (económica): mezcla de N₂ + 10% SF₆ – GWP ≈ 2.350 (todavía un 90% menor que el SF₆ puro).

● Opción B (prima verde): C5-FK (fluorocetona) + CO₂ + O₂ – GWP < 600, sin PFAS, adecuada para proyectos que buscan reducir la dependencia de gases aislantes SF₆ de alto GWP.

Ambos no son tóxicos ni inflamables y están aprobados por IEC 62271-200.

P2: ¿El rendimiento del gas es idéntico al del SF6?

R: Sí, a la misma presión de funcionamiento (0,04-0,05 MPa), la rigidez dieléctrica y la capacidad de extinción del arco son equivalentes. Nuestra RMU respetuosa con el medio ambiente pasa las mismas pruebas que las unidades SF6: resistencia de 42 kV, cierre de cortocircuito de 20 kA y 50 operaciones mecánicas.

P3: ¿Qué pasa si hay una fuga de gas? ¿Es peligroso para los trabajadores?

R: El ecogas no es tóxico (a diferencia del SF6, que puede producir subproductos tóxicos en caso de arco). Sin embargo, grandes fugas en espacios confinados podrían desplazar el oxígeno. La RMU de Lugao Power incluye una alarma de baja presión. Si se activa, ventile la habitación antes de entrar. El gas en sí es seguro para respirar en pequeñas cantidades (similar a la descarga de un extintor de CO₂).

P4: ¿Puedo recargar el gas localmente si es necesario?

R: El tanque está sellado de por vida; nunca debería necesitar volver a llenarlo en condiciones normales (tasa de fuga <0,1 % por año). Sin embargo, si una válvula se daña, Lugao Power proporciona kits de recarga con la mezcla de gas exacta. No recomendamos el uso de SF6 local, ya que iría en contra del objetivo medioambiental.

P5: ¿Su RMU de aislamiento de gas ecológico es más cara que el SF6?

R: El costo de compra inicial es aproximadamente entre un 8% y un 12% más alto debido a la mezcla de gas y la línea de producción dedicada. Sin embargo:

1. Evita costes futuros de recuperación del SF6

2. Califica para incentivos fiscales para la construcción sustentable (por ejemplo, en Singapur, UE).

3. Muchas empresas de servicios públicos ahora pagan una prima por los equipos de distribución sin SF6 en su puntuación de adquisiciones.

4. Con un ciclo de vida de 20 años, la eco-RMU de Lugao tiene un costo neutral o es más barata.

P6: ¿Qué certificaciones posee esta RMU?

R: Pruebas de tipo completas IEC 62271-200 (certificadas por KEMA). Adicional:

● ISO 14001 (gestión medioambiental de fabricación)

● Marcado CE

● GB/T chino 3906

P7: ¿Puedo actualizar un panel RMU SF6 existente con gas ecológico?

R: No, el sistema de manejo de gas, los sellos y los ajustes de presión son diferentes. Sin embargo, Poder LugaoRMU aislada por gasTiene las mismas dimensiones externas y espacio entre barras que la mayoría de las RMU SF6 estándar. Esto permite el reemplazo “directo” sin obras civiles.

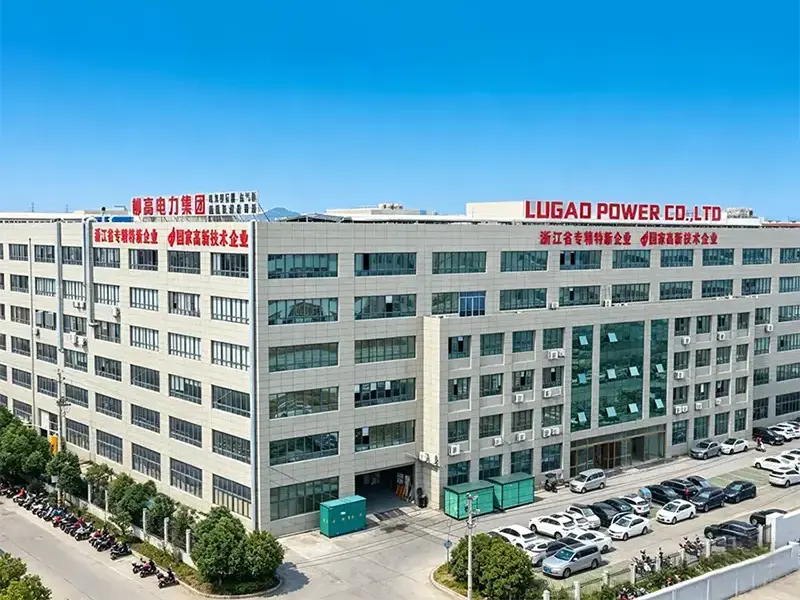

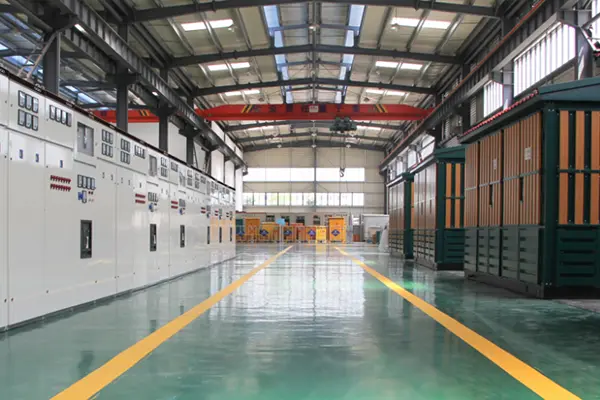

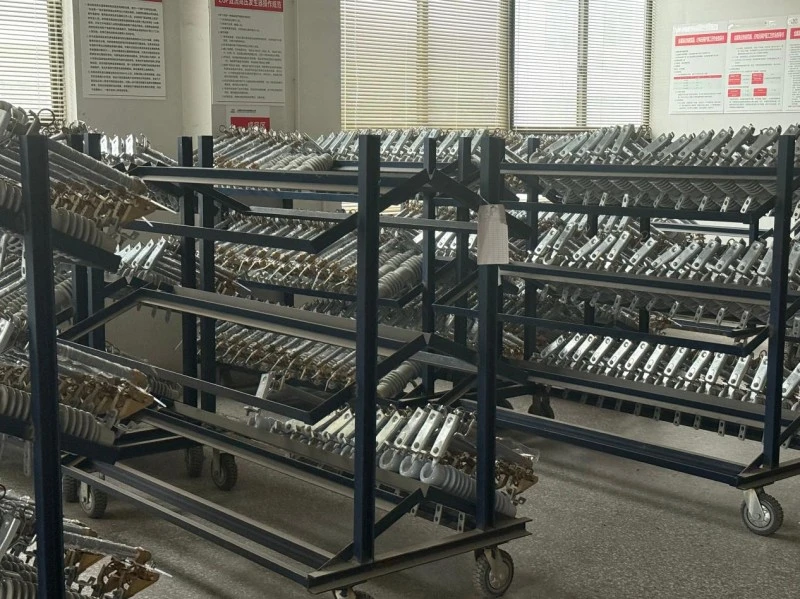

Fábrica de Lugao
