RMU MV HV Insulated Switchgear Panel with VCB

¿Qué es?

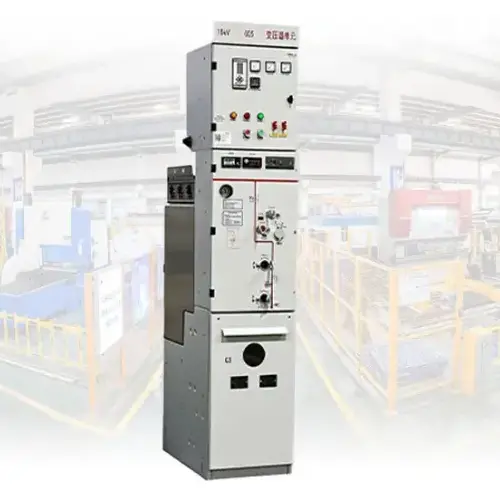

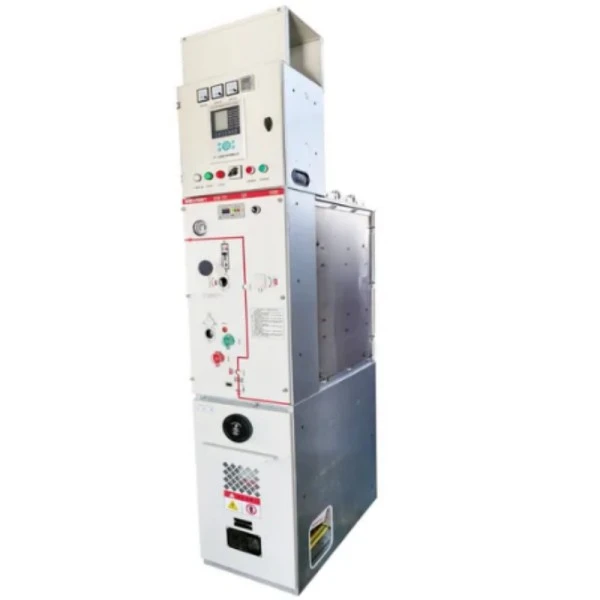

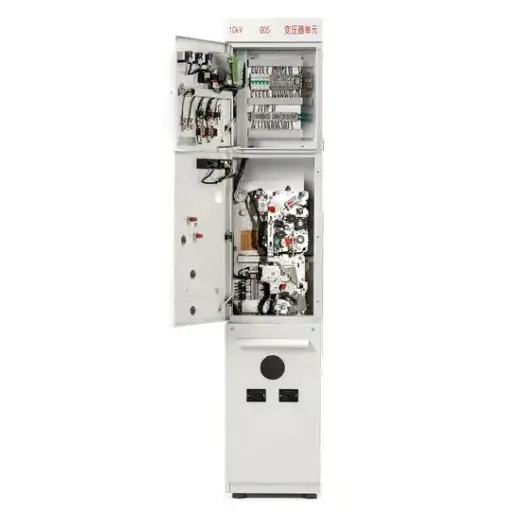

El panel de distribución aislado RMU MV HV con VCB es un dispositivo de distribución eléctrica con envolvente metálica ensamblado en fábrica que combinaUnidad principal de anillo (RMU)Funcionalidad con tecnología de disyuntor de vacío (VCB). La RMU permite la configuración de la red en anillo: la energía puede fluir desde cualquier dirección, lo que garantiza la continuidad del suministro. El VCB, alojado en un interruptor de vacío sellado, extingue los arcos en milisegundos cuando ocurren fallas.

RMU (Unidad principal en anillo) se refiere a un conjunto de aparamenta compacto diseñado para redes eléctricas en bucle. A diferencia de los sistemas de distribución radial donde una sola falla puede cortar la energía a cargas posteriores completas, una RMU le permite crear una configuración en anillo: la energía puede fluir desde cualquier dirección. Cuando ocurre una falla en una sección, simplemente aísla esa sección mientras el resto de la red continúa recibiendo energía de la alimentación alternativa.

VCB (Disyuntor de vacío) es el corazón del sistema de protección de este panel. Dentro de un interruptor de vacío sellado, el disyuntor puede extinguir arcos eléctricos en milisegundos cuando ocurre una falla. Debido a que no hay aire ni aceite dentro del interruptor, el arco se apaga casi instantáneamente, minimizando el daño a los equipos posteriores y extendiendo la vida útil de los contactos.

El tablero de distribución aislado MV HV indica que este producto opera en el rango de voltaje medio a alto (generalmente de 12 kV a 40,5 kV) y utiliza tecnología de aislamiento avanzada, ya sea gas SF6 o dieléctrico sólido, para aislar las partes vivas del medio ambiente.

¿Qué puede hacer?

1. Control de distribución de energía: enciende y apaga los circuitos manualmente o mediante SCADA

2. Protección contra fallas: interrumpe corrientes de cortocircuito de hasta 31,5 kA

3. Aislamiento de red: conecte a tierra de forma segura los cables salientes para mantenimiento

Este panel permite que los servicios públicos, las plantas industriales y los edificios comerciales logren un tiempo de inactividad casi nulo manteniendo al mismo tiempo la seguridad absoluta del personal. Cada panel de aparamenta aislado RMU MV HV con VCB está diseñado para funcionar en los entornos más hostiles.

Parámetro del producto (especificación)

Característica y aplicación del producto

Características clave

Protección VCB integrada: a diferencia de las RMU estándar con fusibles, nuestro panel de distribución aislado RMU MV HV con VCB proporciona interrupción de fallas de máxima potencia. El tubo de vacío no requiere mantenimiento durante su vida útil.

Tanque de aislamiento SF6 sellado: todas las piezas vivas están alojadas en un tanque de acero inoxidable de 3 mm con una fuga anual de <0,1 %. Sin limpieza, sin pruebas de aislamiento, sin exposición al polvo o niebla salina.

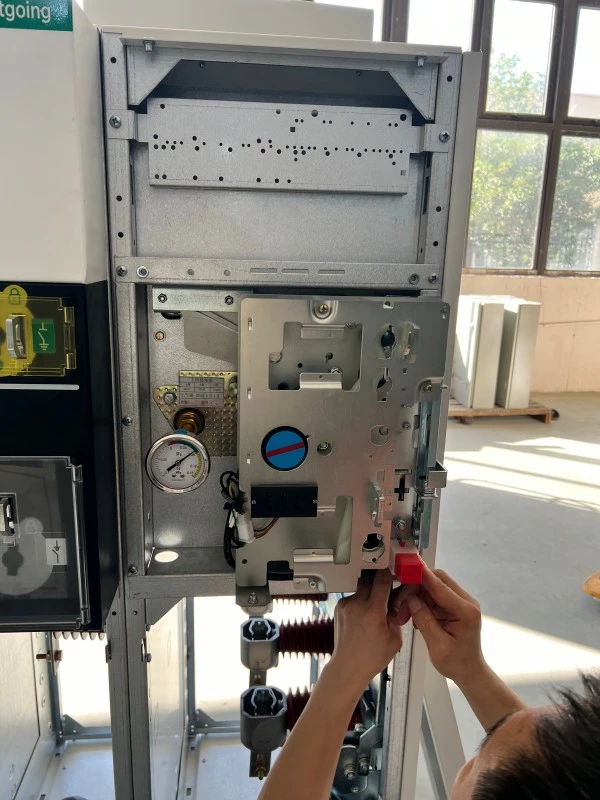

El interruptor-seccionador de tres posiciones ofrece posiciones conectado, desconectado y puesto a tierra con enclavamiento mecánico para evitar secuencias incorrectas.

Resistencia al arco interno: probado a 20 kA/1 s con alivio de presión que dirige los gases calientes lejos del operador.

Tamaño compacto: ocupa entre un 30 % y un 50 % menos de espacio que la aparamenta aislada en aire, ideal para subestaciones con limitaciones de espacio.

Monitoreo remoto---Contactos auxiliares estándar más comunicación Modbus o IEC 61850 opcional.

Aplicaciones

● Distribución de energía urbana (subestaciones de sótano, complejos comerciales)

● Parques eólicos y solares (soportan vibraciones y temperaturas extremas)

● Plantas industriales (acero, cemento, petroquímica)

● Centros de datos (requisitos de tiempo de actividad de Nivel III/IV)

● Subestaciones de tracción ferroviaria (sistemas de 25kV)

● Operaciones mineras (ambientes polvorientos y húmedos)

Preguntas y respuestas sobre funciones

P: ¿En qué se diferencia el VCB de un interruptor-seccionador?

R: Un interruptor-seccionador interrumpe únicamente las corrientes de carga normales. El VCB de este panel de distribución aislado RMU MV HV con VCB interrumpe corrientes de falla de hasta 31,5 kA en milisegundos, utilizando un interruptor en vacío sin medio ionizable.

Detalles de producción

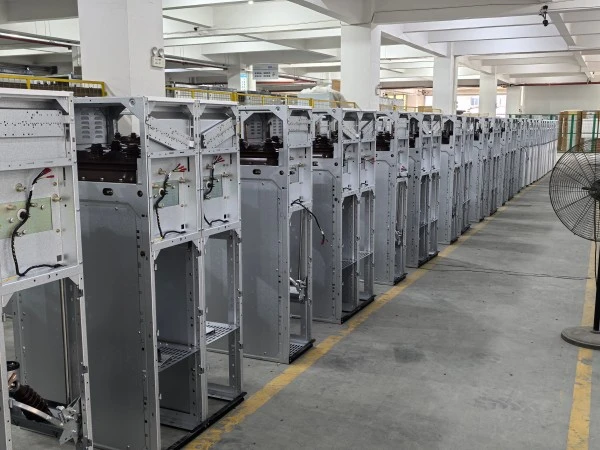

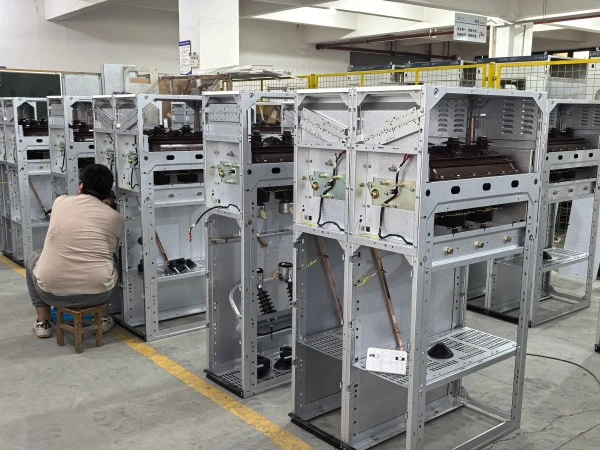

Proceso de fabricación

● Fabricación del tanque: acero inoxidable 316L cortado con láser, soldado por robot, inspeccionado con rayos X y probado con presión de 0,4 MPa durante 24 horas.

● Conjunto de interruptor en vacío---Cada interruptor se somete a una prueba de alto voltaje de 70 kV CA y a una medición de resistencia de contacto.

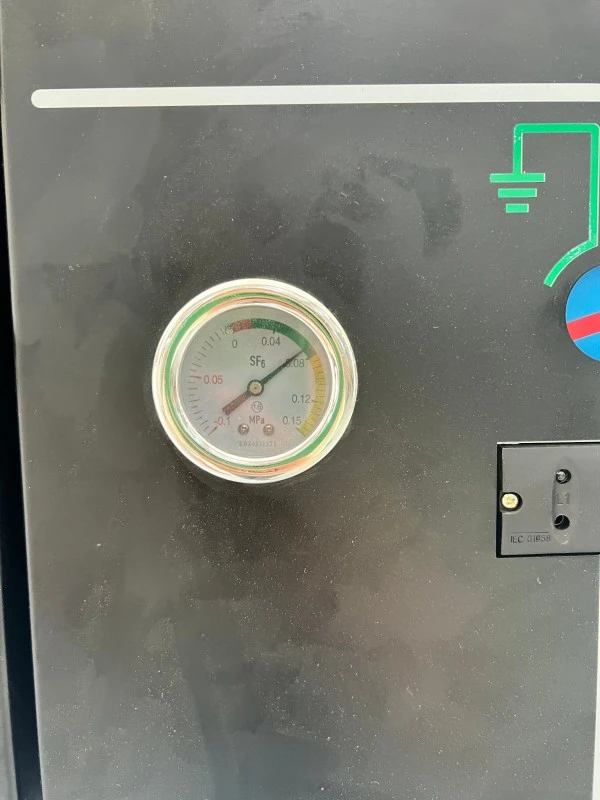

● Procesamiento de SF6: el tanque se evacuó a <10 Pa y luego se llenó con gas SF6 (pureza >99,97 %, punto de rocío <-50 °C). El rastreador halógeno verifica todos los sellos.

● Pruebas---Pruebas de resistencia mecánica (1000 ciclos), dieléctrica (70 kV/1 min), descarga parcial (<5 pC) y arco interno (20 kA/1 s).

Garantía de calidad y certificaciones

¿Por qué elegir Lugao Power?

RMU con VCB frente a RMU con fusible

En general, las RMU VCB se recomiendan para sistemas de distribución de energía de mediana y gran capacidad que requieren operaciones de conmutación frecuentes, protección avanzada y monitoreo remoto. Las RMU de fusibles son una solución rentable para la protección de transformadores y redes de distribución más pequeñas con cargas relativamente estables.

Embalaje, envío y posventa

Embalaje

1. Envoltura interior de película VCI + acolchado de espuma + caja de madera contrachapada de 9 mm

2. Presión de SF6 reducida a 0,05 MPa para el transporte

Posventa y garantía

1. Período de garantía: 12 meses desde la puesta en servicio o 18 meses desde el envío, lo que ocurra primero.

2. Cobertura: Defectos de material/mano de obra, recarga de SF6 por fugas >0,5%/año, pérdida de vacío de VCB.

3. Exclusiones: Instalación incorrecta, fuerza mayor, modificación no autorizada, consumibles.

Servicios:

1. Solución de problemas remota y gratuita (respuesta las 24 horas)

2. Envío de repuestos dentro de las 48 horas (almacenes regionales)

3. Garantía extendida disponible (2, 3 o 5 años)

Preguntas frecuentes

P1: ¿Pueden proporcionar informes de pruebas de tipo y FAT?

R: Sí. Informes de pruebas de tipo IEC disponibles. Las pruebas de aceptación en fábrica en nuestra fábrica de Zhejiang son bienvenidas. Inspección de terceros (SGS, BV) disponible a costo del cliente.

P2: ¿Cómo se manejan los reclamos de garantía a nivel internacional?

R: Envíe fotos/vídeos por correo electrónico alugaoteam@lugaoelectric.com. Diagnóstico remoto en 24 horas. Para defectos cubiertos por el seguro, enviaremos piezas de repuesto sin coste alguno.

Q3: What is the expected service life of this RMU MV HV Insulated Switchgear Panel with VCB?

R: Depósito y barras de SF6: 30 años. Interruptor VCB: 10.000 operaciones o 30 años. Revisión del mecanismo: 15-20 años. Vida útil total: 25-30 años con un mantenimiento adecuado.

P4: ¿Qué condiciones de pago aceptan?

R: Clientes nuevos: 30% T/T por adelantado, 70% antes del envío. Clientes establecidos: 20% T/T + 80% contra copia B/L. Se acepta carta de crédito a la vista.

P5: ¿Se puede utilizar el panel de distribución aislado RMU MV HV con VCB a gran altitud?

R: Diseño estándar ≤2000m. Versión de gran altitud (aumento de fuga, mayor presión de SF6) disponible para hasta 3500 m. Ingeniería a medida para >3500m.
