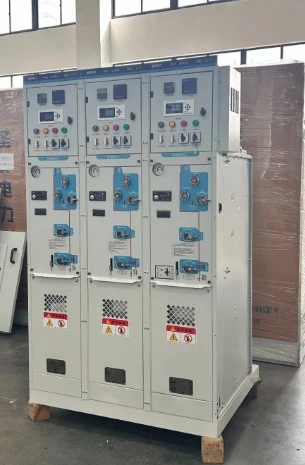

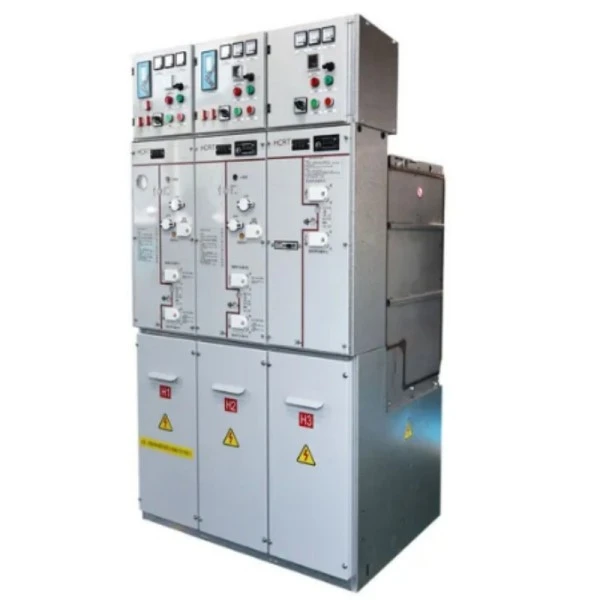

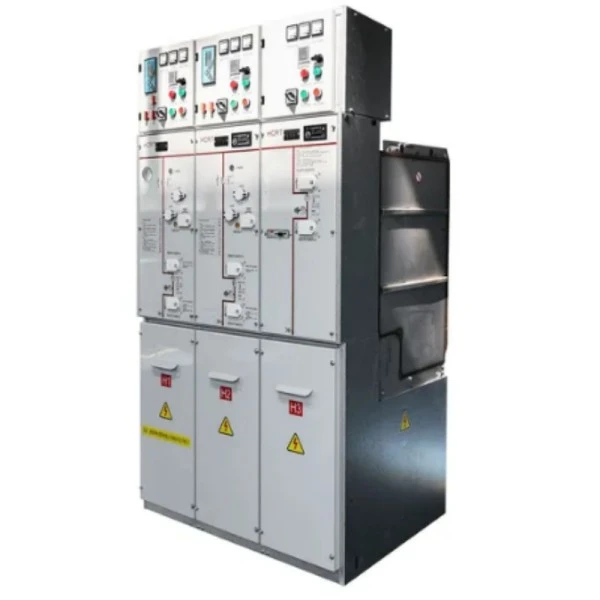

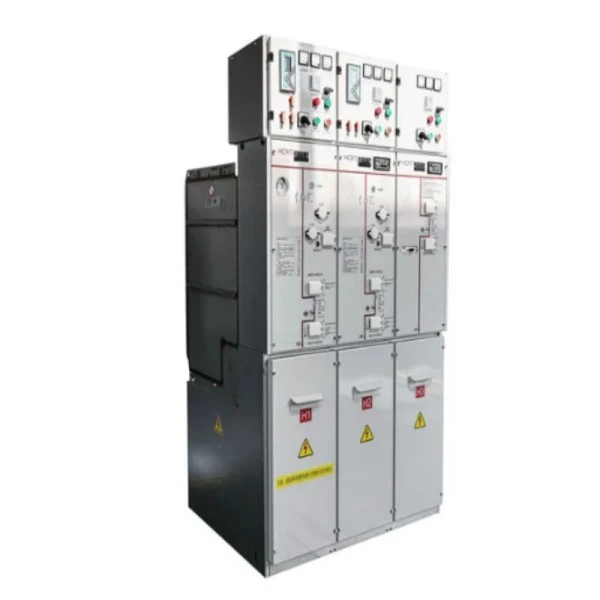

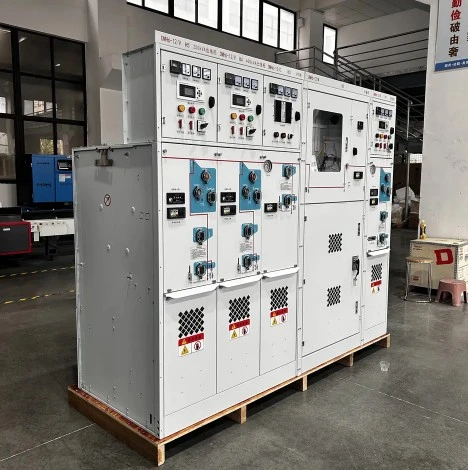

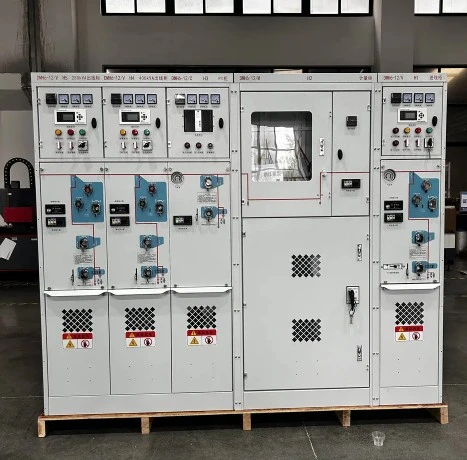

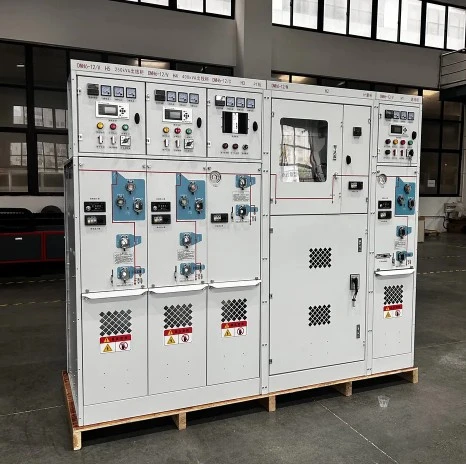

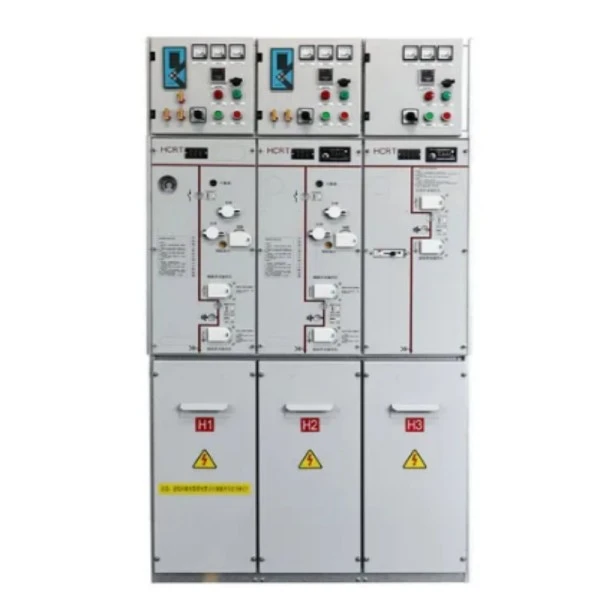

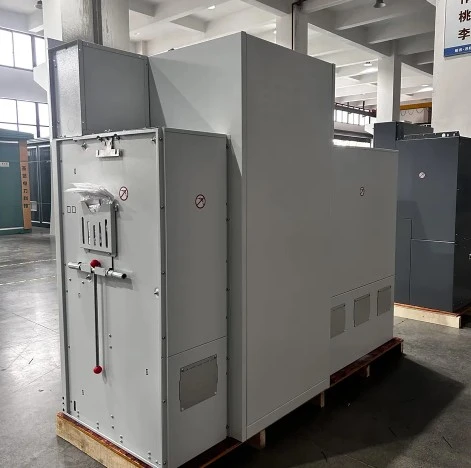

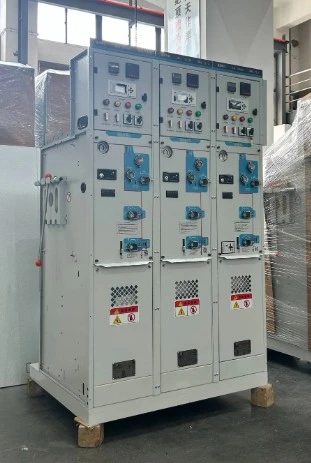

Aparamenta sellada de media tensión Sf6 de 35kv

La aparamenta sellada de SF6 de media tensión de 35 kV es un dispositivo eléctrico encapsulado en metal ensamblado en fábrica que utiliza gas hexafluoruro de azufre (SF6) como medio aislante y extintor de arco. A diferencia de los equipos de distribución de tipo abierto convencionales, todas las piezas vivas, incluido el disyuntor, el seccionador y el interruptor de conexión a tierra, están selladas herméticamente dentro de un tanque de acero inoxidable lleno de gas SF6 a una presión controlada.

¿Qué puede hacer?

Principalmente, esta aparamenta sellada en SF6 de media tensión de 35 kV es responsable de recibir, distribuir y controlar la energía eléctrica en redes eléctricas de 35 kV. Protege transformadores, motores y alimentadores de sobrecargas, cortocircuitos y sobretensiones transitorias. Cuando ocurre una falla, el disyuntor SF6 extingue el arco en milisegundos, asegurando un daño mínimo a los equipos posteriores. Además, permite operaciones de conmutación remota y monitoreo del estado en tiempo real, lo que lo convierte en un componente central de las redes inteligentes modernas. En esencia, reemplaza los voluminosos tableros aislados en aire (AIS) en aplicaciones donde el espacio es limitado o las condiciones ambientales son severas.

Ventajas del producto

Al evaluar la aparamenta sellada SF6 de media tensión de 35 kV, la solución de Lugao Power se destaca por cinco ventajas principales:

1. Confiabilidad ultraalta: debido a que el gas SF6 proporciona una rigidez dieléctrica superior (aproximadamente 3 veces la del aire), los componentes internos son inmunes al polvo, la humedad, la niebla salina y la contaminación. Esto da como resultado una tasa de fallas extremadamente baja: menos del 0,1 % en diez años de funcionamiento.

2. Tamaño compacto: el diseño sellado reduce drásticamente las distancias entre fases y entre fases y tierra. Una unidad principal de anillo SF6 de 35 kV típica de Lugao ocupa solo 1,2 m² por alimentador, en comparación con los 3,5 m² de AIS. Esto permite que las plantas industriales y de servicios públicos se adapten o expandan dentro del espacio de los edificios existentes.

3. Funcionamiento sin mantenimiento: Dado que todas las piezas móviles funcionan en un ambiente SF6 seco y sellado, no hay necesidad de limpieza regular, ajuste de contactos ni pruebas de resistencia de aislamiento. La única revisión recomendada es una lectura del manómetro de gas una vez cada seis meses. Durante una vida útil de 20 años, esto ahorra hasta un 70 % en gastos operativos.

4. Seguridad mejorada para el personal: El tanque soldado y encerrado en metal está clasificado para contención de fallas de arco interno (IAC) de hasta 50 kA/1 s. Incluso en caso de falla interna, la válvula de alivio de presión dirige los gases calientes a un conducto de escape seguro, nunca hacia el operador. Todos los enclavamientos cumplen con IEC 62271-200.

5. Rendimiento en todo tipo de clima: desde -40 °C en subestaciones alpinas hasta +55 °C en parques solares en el desierto, este tablero sellado de SF6 de media tensión de 35 kV funciona sin reducción de potencia. No se requiere ningún rastro de calefacción o aire acondicionado dentro del recinto.

Características del producto

● La aparamenta sellada en SF6 de media tensión de 35 kV de Lugao Power incorpora las siguientes características técnicas específicas:

1. Tanque de acero inoxidable soldado: 3 mm de espesor, grado 316L, probado contra fugas de helio a menos del 0,1 % por año. Sin juntas ni juntas tóricas expuestas a la atmósfera.

2. Interruptor de tres posiciones: interruptor de carga, seccionador e interruptor de conexión a tierra integrados en un solo mecanismo. El enclavamiento mecánico evita operaciones de secuencia incorrecta.

3. Manómetro SF6 (compensado por temperatura): proporciona una lectura de presión real independientemente de la temperatura ambiente. Zona verde = 0,12–0,14 MPa (absoluta). Contactos de alarma de baja presión disponibles para monitoreo remoto.

4. Opción de disyuntor de vacío: Para protección del alimentador, un interruptor de vacío incorporado con aislamiento externo SF6 combina la alta capacidad de ruptura del vacío con la resistencia del aislamiento del SF6. Corriente nominal de corte en cortocircuito: 31,5 kA.

5. Compartimento para cables: la cubierta frontal grande y extraíble permite un fácil acceso para la instalación del terminal de cable. Adecuado para cables unipolares de cobre o aluminio de hasta 500 mm².

6. Actuador magnético o de resorte: disponible como actuador magnético (para 100 000 operaciones mecánicas) o como mecanismo de resorte de energía almacenada (para proyectos sensibles a los costos).

7. Bus mímico del panel frontal: un diagrama unifilar claro y grabado con indicadores LED para la posición del interruptor, el estado de conexión a tierra y la presión de SF6.

8. Contactos auxiliares: 6NO + 6NC, clasificados para 220 V CC, accionados directamente desde el eje principal (sin levas que se deslicen).

Aplicación del producto

La versatilidad de la aparamenta sellada en SF6 de media tensión de 35 kV la hace adecuada para las siguientes aplicaciones:

1. Parques Eólicos: Se utilizan en la base de cada torre de turbina o en anillos colectores de plataformas marinas. Resiste vibraciones, niebla salina y espacios confinados.

2. Plantas de energía solar fotovoltaica: instaladas en las salidas de la caja combinadora y en el lado primario del transformador elevador. El diseño sellado evita la entrada de polvo en ambientes desérticos.

3. Subestaciones industriales: acerías, plantas de cemento e instalaciones petroquímicas donde la producción continua requiere un alto tiempo de actividad. La aparamenta de SF6 alimenta motores grandes (3MW–10MW) y hornos de arco.

4. Centros de datos: Proporciona suministro entrante confiable de 35 kV a generadores de respaldo y sistemas UPS. Su tamaño compacto deja más espacio para racks de TI.

5. Subestaciones de Tracción Ferroviaria: Para vías férreas electrificadas en sistemas de 27,5kV o 35kV. Elaparamenta SF6Maneja cambios frecuentes (hasta 5.000 operaciones/año) sin desgaste de los contactos.

6. Subestaciones Subterráneas: En centros urbanos o complejos comerciales donde el precio del terreno es prohibitivo. La aparamenta se puede apilar en dos niveles dentro de una bóveda de 2,5 m de altura.

7. Distribución Secundaria de Servicios Públicos: Como unidad principal en anillo (RMU) para alimentar bloques residenciales o pequeños parques industriales desde un bucle de 35 kV.

Estándares que cumplimos

El tablero sellado de SF6 de media tensión de 35 kV de Lugao Power está diseñado y fabricado de acuerdo con los estándares industriales e internacionales para garantizar seguridad, confiabilidad y una larga vida útil.

Detalles de producción

Cada unidad de la aparamenta sellada SF6 de media tensión de 35 kV de Lugao Power se somete a rigurosos pasos de fabricación:

● Fabricación del tanque: Las placas de acero inoxidable 316L cortadas con láser se sueldan por robot en una plantilla. Todas las soldaduras se inspeccionan con tinte penetrante y rayos X en busca de poros. Luego, cada tanque se prueba a presión a 0,3 MPa (2*presión de funcionamiento) durante 24 horas.

● Tratamiento Superficial: Exterior fosfatado y recubierto con polvo de poliéster epoxi RAL 7035 (espesor mínimo 80μm). Resistencia a la niebla salina: 1.000 horas.

● Procesamiento de gas SF6: Después del montaje de todos los componentes internos (casquillos, contactos, actuadores), el tanque se evacua a < 10 Pa. Luego se llena gas SF6 con una pureza >99,97 % a 0,12 MPa absolutos. El punto de rocío se verifica a < -50°C.

● Prueba de resistencia mecánica: Cada mecanismo operativo se realiza 500 ciclos (apertura/cierre/tierra) en un banco de pruebas antes del montaje final.

● Prueba de alto voltaje: voltaje soportado de frecuencia industrial de 70 kV/1 min (seco) y prueba de impulso de rayo de 110 kV/1,2/50 μs.

● Medición de descarga parcial: Menos de 5 pC a 1,1 veces el voltaje nominal (38,5 kV). Medido con un detector de PD de banda ancha.

● Detección de fugas: una sonda de rastreo (detector de halógeno) escanea cada costura de soldadura y brida del buje. Tasa de fuga garantizada < 0,1% anual.

● Trazabilidad: Cada cuadro recibe un código QR único. El código QR enlaza con un informe de prueba de fábrica que incluye curvas de prueba de presión, niveles de PD y fecha de llenado de gas.

Tablero sellado con SF6 versus tablero aislado en aire (AIS)

Preguntas frecuentes (FAQ)

P1: ¿Con qué frecuencia es necesario rellenar el tablero sellado de SF6 de media tensión de 35 kV?

R: En condiciones normales, la tasa de fuga es inferior al 0,1% anual. Con un llenado inicial de 0,12 MPa, se necesitarían más de 20 años para alcanzar el umbral de alarma (0,10 MPa). Recomendamos revisar el manómetro cada 6 meses. Por lo general, no es necesario rellenarlo dentro del período de garantía de un año, a menos que haya una falla en el sello.

P2: ¿Es el gas SF6 perjudicial para el medio ambiente? ¿Y Lugao ofrece alternativas?

R: El SF6 tiene un alto potencial de calentamiento global (GWP = 23.500). Sin embargo, la aparamenta sellada SF6 de media tensión de 35 kV de Lugao utiliza menos de 2 kg por unidad, y nuestro diseño de tanque sellado prácticamente elimina las emisiones. Para proyectos que requieren gas ecológico, ofrecemos un relleno opcional de “Gas Verde” (C5-FK) con un GWP un 99 % menor, aunque con un índice de aislamiento ligeramente reducido.

P3: ¿Puede estoaparamenta¿Se puede utilizar al aire libre sin un recinto adicional?

R: Sí, el tablero sellado de SF6 de media tensión de 35 kV tiene clasificación IP67 para el tanque sellado e IP4X para el compartimiento de bajo voltaje. Sin embargo, para instalación directa en exteriores, recomendamos solicitar la opción “campana resistente a la intemperie” (agrega clasificación IP54 a todo el cubículo). De lo contrario, instálelo dentro de un quiosco básico o un edificio de subestación.

P4: ¿La garantía de un año cubre el gas SF6 en sí?

R: Sí, si se confirma una fuga (mediante una prueba de burbuja de jabón o detector) durante el período de garantía, Lugao proporcionará un cilindro de gas de reemplazo y volverá a sellar el conector sin cargo. Sin embargo, si la fuga se debe a un daño físico (por ejemplo, un montacargas que golpea el tanque), la reparación es facturable.

P5: ¿Puedo adaptar una interfaz SCADA remota a este tablero?

R: Todas las unidades vienen con contactos auxiliares estándar 6NO+6NC listos para conectarse a una RTU o PLC. Para un monitoreo avanzado, ofrecemos un módulo enchufable opcional con salidas Modbus RTU (RS485) o IEC 61850 (Ethernet), que proporciona presión de SF6 en tiempo real, posición del interruptor y datos del contador de operaciones.
