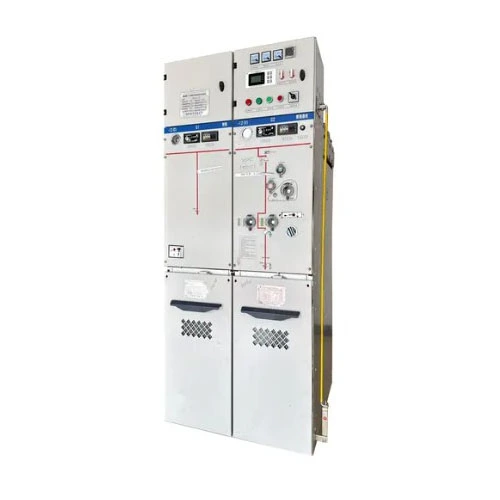

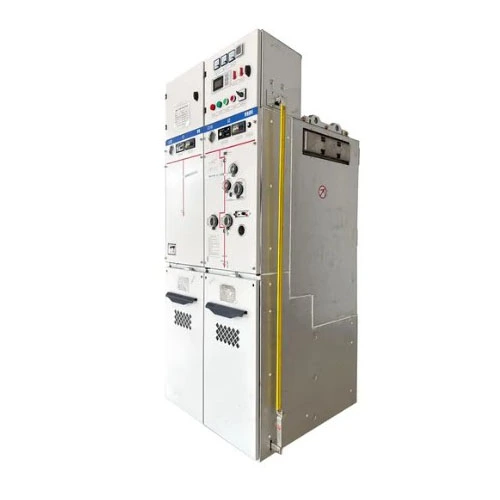

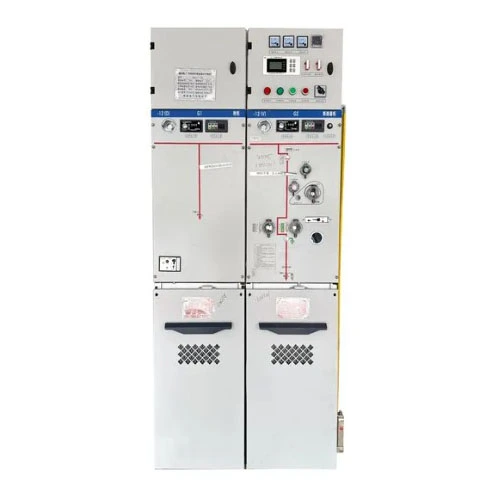

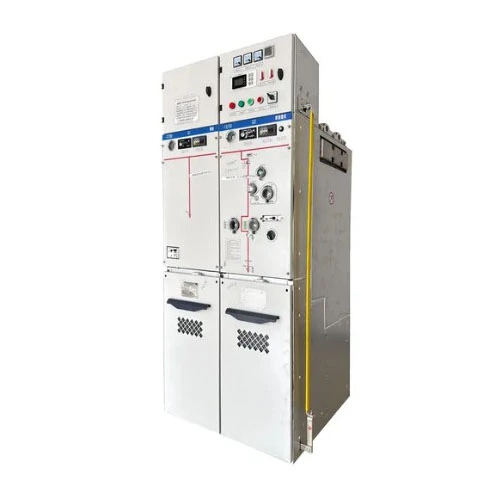

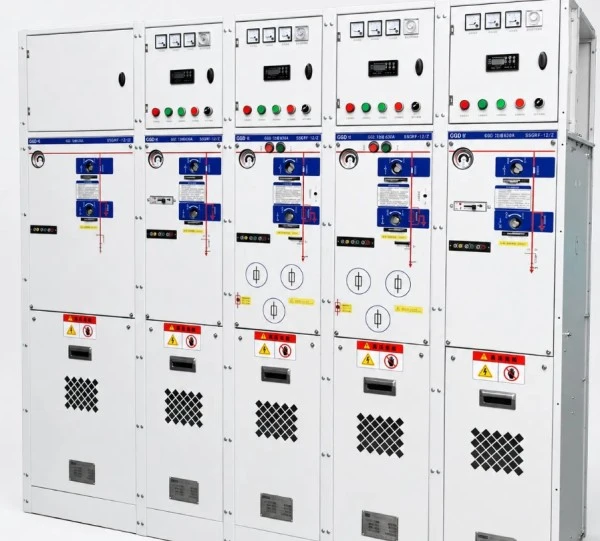

Aparamenta de distribución cerrada metálica RMU compacta con aislamiento de gas SF6

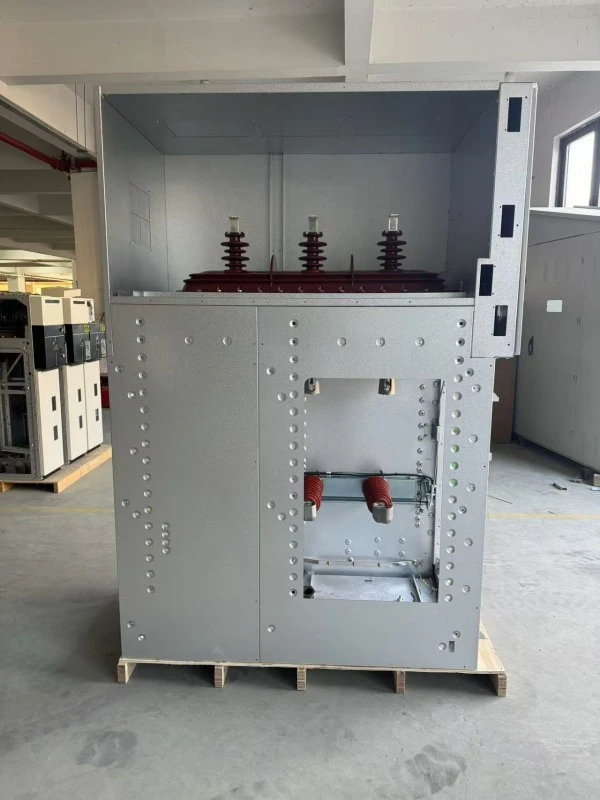

La aparamenta RMU compacta con gabinete metálico y aislamiento de gas SF6 es una unidad de distribución de energía completa que encierra completamente dispositivos de conmutación de alto voltaje, barras colectoras, interruptores de conexión a tierra y otros componentes centrales dentro de un tanque de gas de acero inoxidable lleno con gas SF6 como medio aislante.

Este producto se utiliza principalmente en sistemas de energía de 12 kV/24 kV paraunidad principal de anillo (RMU)aplicaciones o distribución de energía terminal.

¿Qué puede hacer?

En pocas palabras, permite la distribución, conmutación, protección y control de energía. Las funciones específicas incluyen:

1. Conexión y interrupción de corriente de carga: conmutación de línea normal.

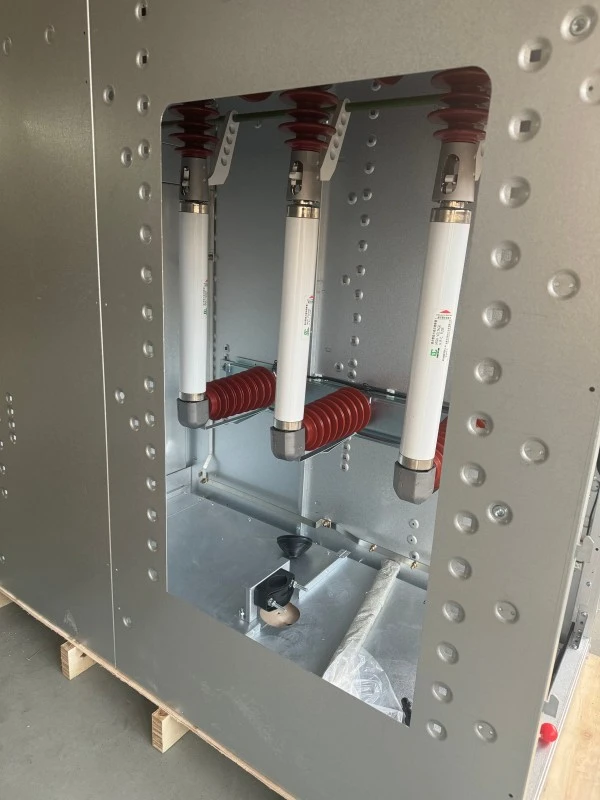

2. Generar y desconectar corriente de cortocircuito: en combinación con fusibles o disyuntores, corta rápidamente el circuito durante fallas para proteger transformadores y líneas.

3. Aislamiento y conexión a tierra: proporciona un punto de desconexión visible y una función de conexión a tierra para garantizar la seguridad del personal de mantenimiento.

4. Conexión y protección de cables: actúa como una unidad de entrada/salida, proporcionando protección contra sobrecorriente y cortocircuitos para las líneas de cables.

Gracias a su construcción completamente sellada, este producto es especialmente adecuado para entornos hostiles (por ejemplo, gran altitud, humedad, niebla salina, polvo pesado) o ubicaciones con terreno limitado (por ejemplo, centros comerciales, complejos residenciales, parques eólicos). Es un reemplazo ideal para las unidades principales de anillo tradicionales con aislamiento de aire.

Parámetro del producto (especificación)

Los siguientes son los parámetros técnicos estándar de la aparamenta RMU compacta con aislamiento de gas SF6 fabricada porPoder Lugao Co., Ltd.:

Característica y aplicación del producto (formato de preguntas y respuestas)

P1: ¿Cuál es la característica más importante de esta aparamenta compacta RMU con gabinete metálico y aislamiento de gas SF6?

R: La característica más importante es su extrema compacidad y su diseño completamente aislado. En comparación con las RMU tradicionales con aislamiento de aire, nuestro producto reduce el volumen en aproximadamente un 70 % mientras mantiene un rendimiento eléctrico superior. Todas las piezas vivas de alto voltaje están completamente selladas dentro de un tanque de gas de acero inoxidable, sin verse afectadas por la condensación externa, la contaminación o los animales pequeños, logrando realmente 30 años de funcionamiento sin mantenimiento. Además, nuestra unidad principal de anillo aislado con SF6 presenta un diseño modular, lo que permite una combinación flexible de unidades de entrada/salida, unidades de medición, unidades PT, etc., según los requisitos del usuario.

P2: ¿Qué tan confiable es en ambientes hostiles?

R: Extremadamente confiable. El tanque de gas se fabrica mediante soldadura láser y detección de fugas de helio, con una tasa de fuga anual inferior al 0,1%, lo que garantiza la estabilidad de la presión del gas SF6 a largo plazo. Incluso a -40°C de frío extremo o +55°C de temperatura alta, o en altitudes de hasta 3000 metros, nuestro producto mantiene su nivel de aislamiento nominal. Muchos clientes han instalado esta aparamenta RMU compacta en minas y parques eólicos costeros, donde ha funcionado durante años sin incidentes de descarga disruptiva del aislamiento.

P3: ¿Qué diseños de seguridad tiene el producto?

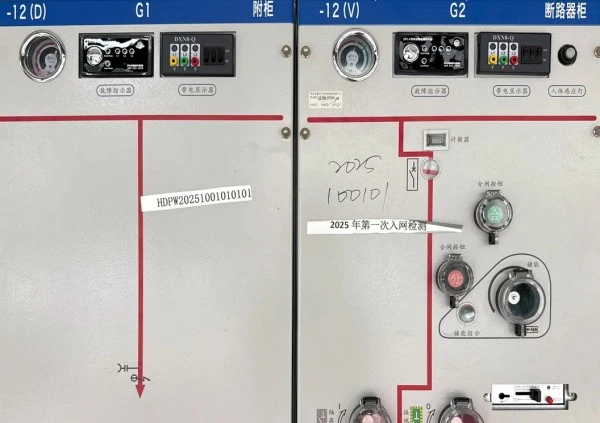

R: La seguridad es nuestra principal prioridad. El producto cuenta con un sistema de enclavamiento de “cinco prevenciones” (evita el funcionamiento incorrecto del disyuntor, evita la conmutación de aisladores bajo carga, evita el cierre del interruptor de puesta a tierra cuando está bajo tensión, evita la energización con tierra cerrada y evita el ingreso a compartimentos bajo tensión). Además, el tanque de gas tiene una clasificación de falla de arco interno de IAC AFLR 20 kA/1 s, con canales de alivio de presión que dirigen la energía del arco a un área segura fuera del gabinete. Una ventana de observación en el panel de operación proporciona una vista clara del estado del espacio de aislamiento.

P4: ¿Para qué escenarios de aplicación específicos es adecuado?

R: Nuestro producto se utiliza ampliamente en los siguientes escenarios:

● Conjuntos residenciales urbanos, edificios comerciales---como unidades principales de entrada y distribución en subestaciones, ahorrando espacio.

● Parques eólicos, centrales fotovoltaicas---como unidades RMU dentro de subestaciones compactas, soportando variaciones de temperatura.

● Parques industriales, fábricas---protección de transformadores pequeños y medianos, sustitución de fusibles desconectadores tradicionales.

● Metros, túneles, aeropuertos: nodos de suministro de energía de alta confiabilidad que requieren bajas tasas de falla.

● Centros de datos: cargas de nivel A con requisitos extremadamente altos de continuidad del suministro, lo que permite la transferencia automática de energía en espera con automatización.

● Minas, puertos: ambientes polvorientos y húmedos donde la construcción completamente sellada es una clara ventaja.

Ya sea que necesite una o cientos de unidades de aparamenta RMU compacta con aislamiento de gas SF6, podemos proporcionarle soluciones estandarizadas o personalizadas.

Detalles de producción (ventajas sobre la competencia)

Comparación detallada: Lugao Power frente a marcas ordinarias

Nuestras principales ventajas diferenciadoras:

1. Verdaderamente “libre de mantenimiento”: las marcas comunes afirman que no requieren mantenimiento, pero tienen tasas de fuga de gas anuales >1% y requieren recarga cada 3 a 5 años.Poder Lugaoutiliza un anillo de doble sello + estructura metálica de sello duro con una tasa de fuga anual ≤0,1 %; no es necesario rellenarlo dentro de la vida útil de diseño.

2. Adaptabilidad a entornos extremos: nuestro producto ha superado pruebas de tipo de baja temperatura de -45 °C y alta temperatura de +60 °C, y pruebas de niebla salina de 720 horas (ordinaria = 96 horas), adecuadas para regiones costeras y alpinas.

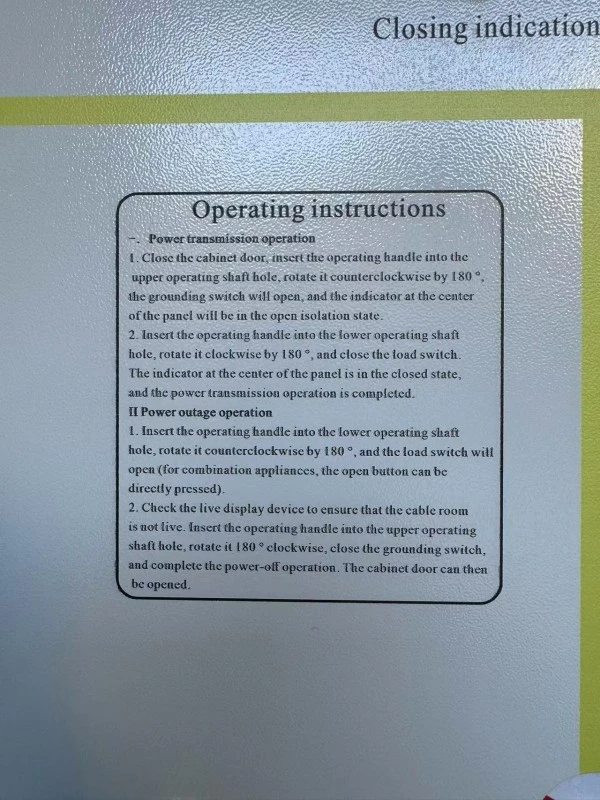

3. Operación fácil de usar: las posiciones de los interruptores, el estado de conexión a tierra y los estados abierto/cerrado están codificados por colores en el panel, y la manija de operación proporciona retroalimentación de fuerza para evitar un mal funcionamiento.

4. Mayor capacidad de resistencia a cortocircuitos: el estándar requiere 20 kA/3 s; Diseñamos con un margen de 25 kA/3 s y una resistencia máxima de 63 kA, superando los promedios de la industria en un 15 %.

Preguntas frecuentes (FAQ)

P1: ¿Es el gas SF6 en este tablero de distribución RMU compacto con aislamiento de gas SF6 respetuoso con el medio ambiente? ¿Se eliminará gradualmente más adelante?

R: Actualmente, el SF6 sigue siendo el mejor gas aislante, pero ya hemos desarrollado versiones ecológicas (C4 o aire seco). El tanque de gasolina de la unidad que compra está extremadamente bien sellado, con fugas mínimas durante 30 años de funcionamiento. Si en el futuro se necesita una modernización ecológica, podemos brindar un servicio completo de reemplazo del tanque de gasolina.

P2: ¿Qué debo hacer si la presión del gas cae durante el funcionamiento?

R: Nuestro producto viene de serie con un medidor de densidad de gas (con contacto de alarma de baja presión). Cuando la presión cae a 0,25 bar (relativa), se envía una señal de alarma al sistema de control. En ese momento se deberá solicitar un corte de luz y nuestro equipo de postventa lo visitará para comprobar si hay fugas y rellenar SF6. En circunstancias normales, casi nunca es necesario rellenar debido a fugas.

P3: ¿Se puede adaptar el producto a los sistemas de automatización de distribución existentes?

R: Absolutamente. Nuestro gas SF6 en esta RMU compacta con aislamiento de gas SF6 está reservado con interfaces DTU y espacio para mecanismos operativos eléctricos. Al agregar un módulo eléctrico y cables de control, se puede conectar a los protocolos de comunicación IEC 60870-5-101/104 o Modbus para lograr apertura/cierre remoto, lectura de corriente/voltaje y carga de indicador de fallas.

¿Por qué elegir Lugao Power?

Establecido en 2016:Poder Lugao es un fabricante profesional de equipos de transmisión y distribución de energía de media y alta tensión, con su propia fábrica y capacidades integradas de I+D, producción y ventas.

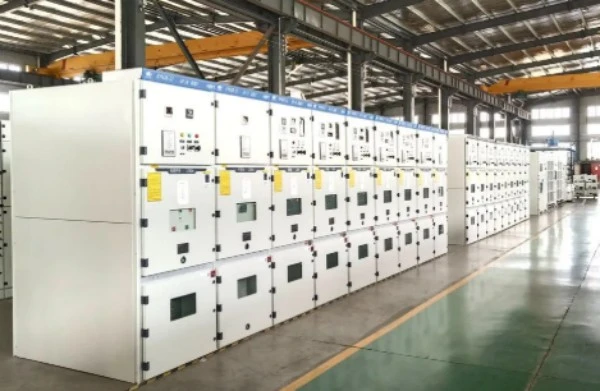

Instalación de fabricación de más de 3000 m²:Nuestras instalaciones de producción respaldan la fabricación, montaje, inspección y prueba de transformadores de potencia, RMU, aparamenta y otros equipos de distribución de energía.

Más de 30 países atendidos:Los productos de Lugao Power se han exportado a más de 30 países, sirviendo a redes eléctricas, industrias, infraestructuras, energías renovables y otros proyectos internacionales.

Certificado ISO9001 y SGS:Nuestros procesos de producción y gestión de calidad están respaldados por las certificaciones ISO 9001 y SGS. Los productos aplicables también están disponibles con certificaciones CE y CCC.

Más de 60 empleados técnicos:Nuestro equipo técnico respalda el diseño de productos, la configuración de proyectos, soluciones personalizadas y documentación técnica para diferentes requisitos de distribución de energía.

Soporte de proyecto directo de fábrica:Desde la selección de productos y el diseño técnico hasta la fabricación, las pruebas, la entrega y el soporte posventa, Lugao Power brinda soporte integrado para proyectos globales de distribución de energía.
