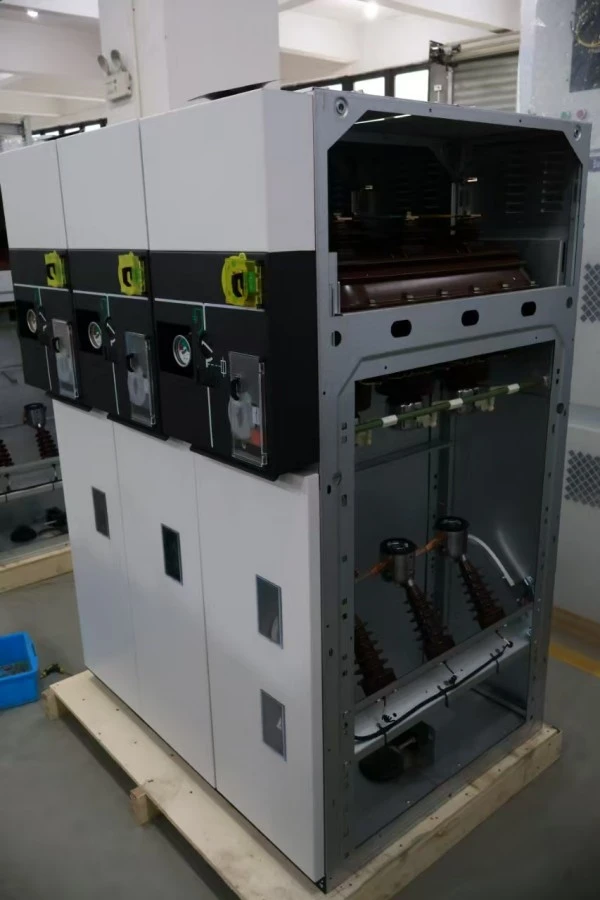

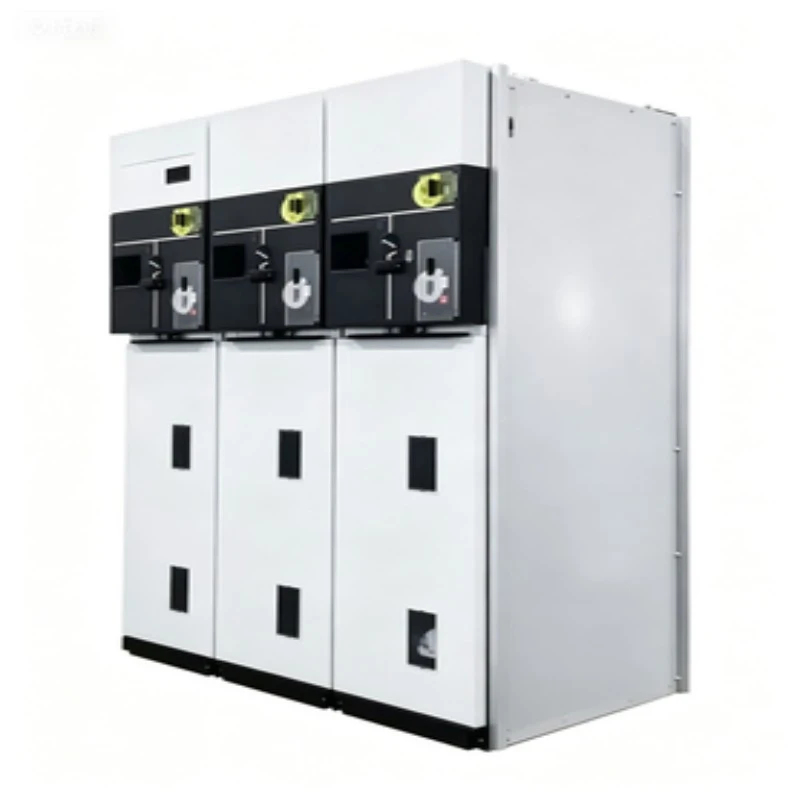

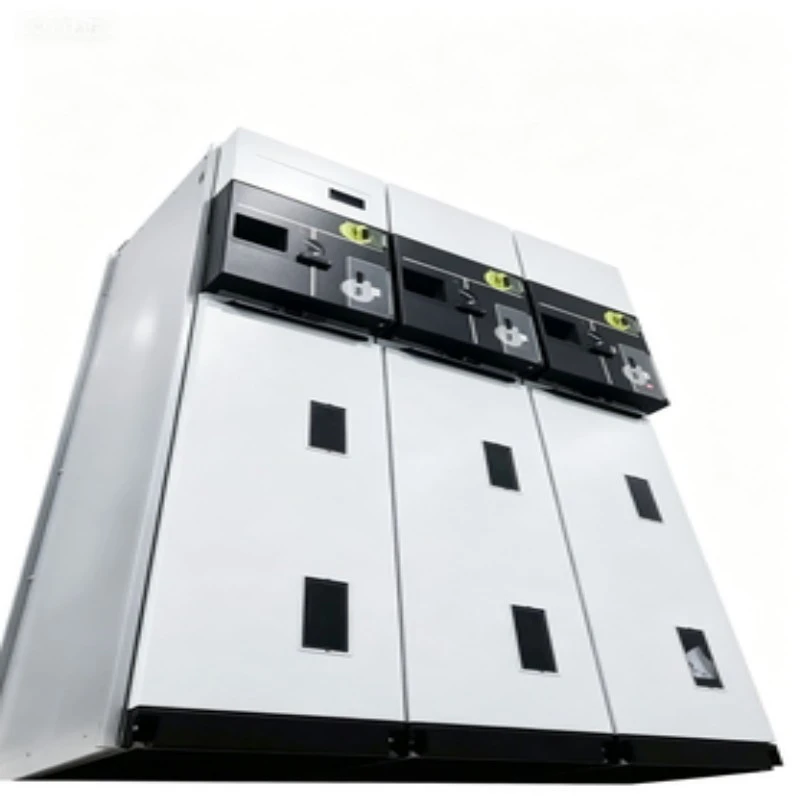

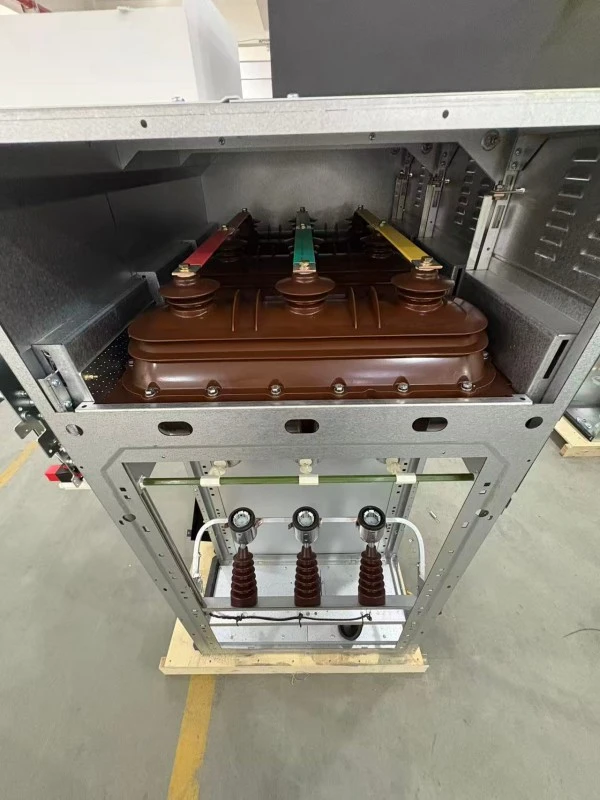

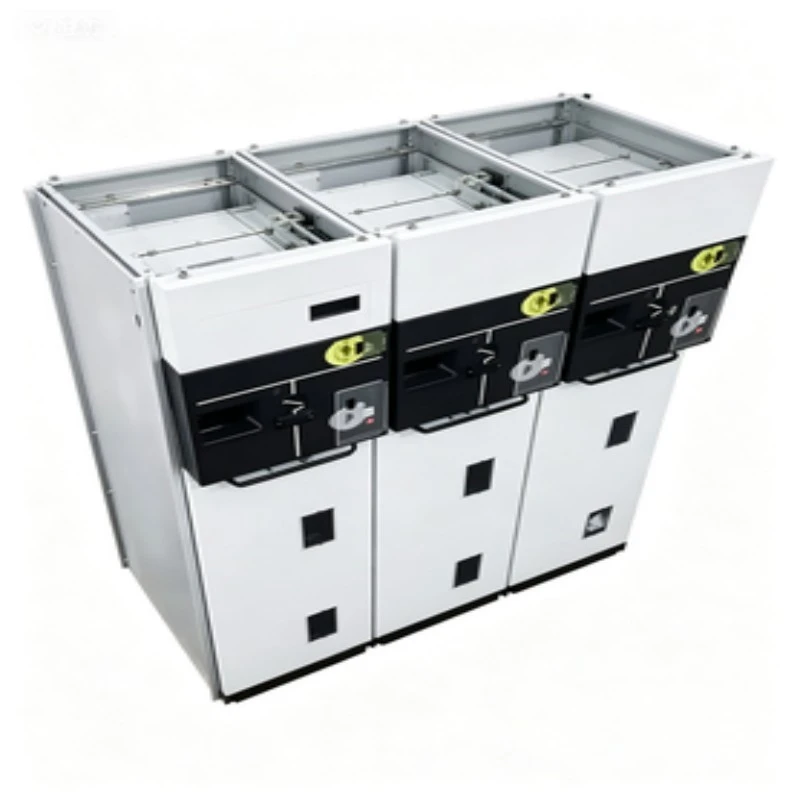

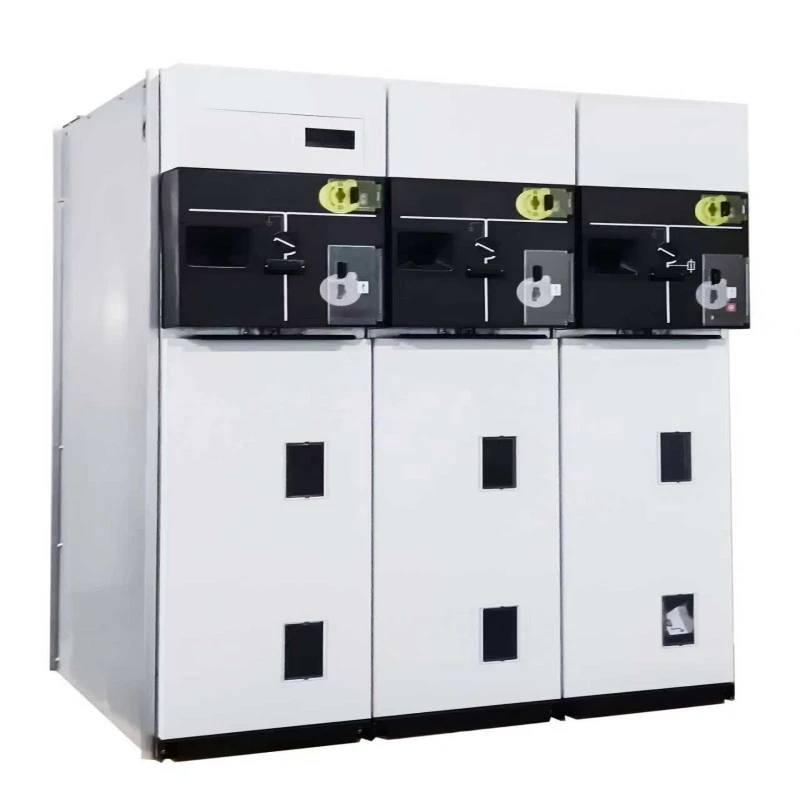

Dispositivo de distribución extraíble Sf6 de la unidad principal de anillo

¿Qué es el tablero de distribución extraíble SF6 de unidad principal de anillo?

Elaparamentaes una aparamenta montada en fábrica, encapsulada en metal y aislada en SF6, diseñada para redes en anillo de media tensión (hasta 24 kV/36 kV). A diferencia del tipo fijoRMU, esta versión extraíble cuenta con dispositivos de conmutación extraíbles montados en camión, generalmente un disyuntor de vacío o un interruptor de carga SF6 que se puede sacar físicamente del gabinete para mantenimiento, inspección o reemplazo sin desenergizar toda la barra colectora.

¿Qué puede hacer?

Este tablero de distribución extraíble SF6 de unidad principal de anillo realiza tres funciones críticas en la distribución de energía:

1. Conexión de red en anillo: conecta los alimentadores entrantes desde dos direcciones, lo que permite un suministro de energía redundante.

2. Protección de transformadores---Conmuta y protege transformadores de distribución de hasta 2500kVA mediante fusibles integrados o un disyuntor.

3. Aislamiento para mantenimiento---El mecanismo extraíble proporciona un espacio de ruptura visible, lo que garantiza una seguridad absoluta para el personal que trabaja aguas abajo.

4. Interrupción de fallas---Interrumpe corrientes de cortocircuito de hasta 25kA.

5. Prueba de cables y conexión a tierra---El interruptor de tierra y los puertos de prueba de cables permiten un trabajo seguro de los cables.

Cada tablero de distribución RMU SF6 de Lugao Power cumple con la norma IEC 62271-200 y ofrece capacidad de cierre/desconexión de carga y resistencia a la corriente de falla en un tamaño compacto (ancho tan bajo como 450 mm por panel).

Parámetro del producto (especificación)

Nota: Los parámetros técnicos pueden variar según la configuración seleccionada. Comuníquese con Lugao Power para obtener la hoja de datos técnicos final.

Característica y aplicación del producto

Preguntas y respuestas sobre funciones: comprensión de la ventaja retirable

P1: ¿Qué hace que el diseño extraíble sea mejor que una RMU fija?

R: Una RMU fija requiere desenergización total del panel para el mantenimiento del tablero. Con un tablero de distribución extraíble Ring Main Unit sf6, simplemente despliegue el módulo de conmutación a la posición "desconectado" o "prueba". La barra colectora permanece activa y los circuitos aguas abajo pueden recibir servicio de forma segura. El tiempo de inactividad se reduce de horas a minutos.

P2: ¿Cómo sé que el carro extraíble está en la posición correcta?

R: El diseño de Lugao Power incluye tres posiciones mecánicas distintas: conectado, probado y desconectado, cada una con retroalimentación táctil, indicadores visuales en el camión y contactos auxiliares para monitoreo SCADA remoto. Una persiana de seguridad cubre automáticamente los contactos fijos cuando se retira la carretilla.

P3: ¿El gas SF6 no requiere mantenimiento en este diseño extraíble?

R: Sí. El depósito de SF6 está sellado de por vida (≥30 años en condiciones normales). El mecanismo extraíble está ubicado en el compartimiento de bajo voltaje o en el área delantera del camión, no dentro del tanque de gasolina. Por lo tanto, retirar el interruptor no altera la presión del SF6 ni la integridad dieléctrica. Esta es una diferenciación clave de la unidad principal de anillo extraíble SF6.

P4: ¿Esta RMU admite control remoto?

R: Sí. Los carros extraíbles pueden equiparse con mecanismos motorizados y sensores de retroalimentación de posición, lo que permite una inserción/extracción completamente remota, compatible con la mensajería IEC 61850 GOOSE.

Aplicaciones adecuadas para aparamenta aislada en SF6

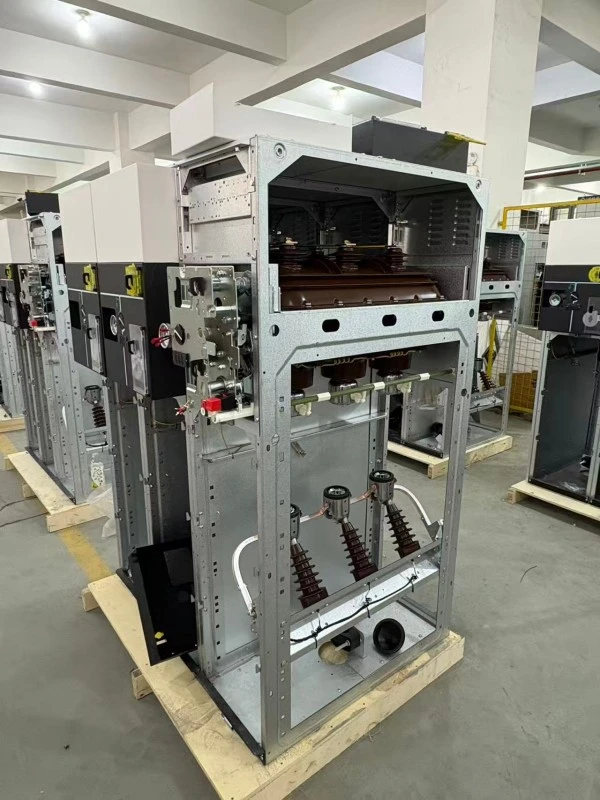

Detalles de producción

Cada aparamenta extraíble Ring Main Unit sf6 se produce en nuestras instalaciones certificadas ISO 9001 con líneas de montaje dedicadas para variantes fijas y extraíbles.

Pasos clave de producción:

1. Fabricación del tanque: acero inoxidable de 3 mm, soldadura láser robótica, prueba de fuga de helio 100% (tasa de fuga <1×10⁻⁶ mbar·L/s).

2. Procesamiento de SF6---Llenado al vacío con punto de rocío ≤ -50°C, presión calibrada a 20°C de referencia.

3. Conjunto de carro extraíble---Rieles guía de precisión, rodillos antifricción, contactos primarios autoalineantes (cobre plateado, espesor de 12 μm).

4. Ajuste de enclavamientos---Cada unidad se somete a 200 ciclos de inserción/extracción para verificar los enclavamientos mecánicos.

5. Prueba de alto voltaje---Resistencia de frecuencia eléctrica: 42kV/1min (unidades de 12kV); descarga parcial <5pC a 1,2Ur.

6. Prueba de aumento de temperatura---A 1,1 × corriente nominal, todos los puntos dentro de los límites estándar.

7. Número de serie único: grabado tanto en el gabinete como en el camión extraíble para una trazabilidad completa.

Puntos de control de calidad

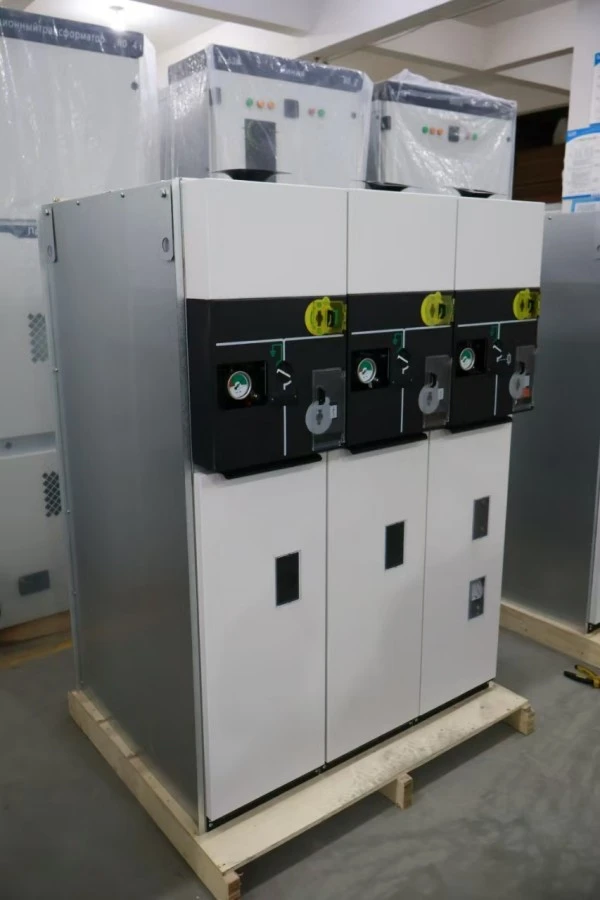

Embalaje

Cada panel de aparamenta extraíble Ring Main Unit sf6 se empaqueta individualmente para su exportación:

Marcas en la caja:

1. “Lleno de gas SF6 – No dejar caer”

2. “Camión extraíble en el interior: manéjelo con cuidado”

3. Centro de gravedad, puntos de elevación, etiquetas frágiles

El carro extraíble se envía dentro del panel (en posición Desconectado) para evitar daños. Para pedidos con varios camiones, se dispone de embalaje separado opcional.

Posventa y garantía

Período de garantía:

12 meses desde la fecha de puesta en servicio o 18 meses desde la fecha de envío (lo que ocurra primero).

Qué está cubierto:

1. Todas las piezas mecánicas, incluido el carro extraíble, los enclavamientos y las contraventanas.

2. Sistema de gas SF6 (excepto recarga de gas por fuga del cliente)

3. Contactos primarios y secundarios

4. Mecanismo del interruptor de tierra

Qué no está cubierto:

1. Daños durante una extracción/inserción incorrecta

2. Modificaciones del cableado externo

3. Actos de la naturaleza (inundaciones, rayos)

4. Consumibles (fusibles, lámparas indicadoras)

Compromisos de servicio:

1. Respuesta a consultas técnicas: dentro de 2 horas (días laborables)

2. Envío de repuestos: dentro de las 24 horas

3. Solución de problemas remota: soporte gratuito por videollamada

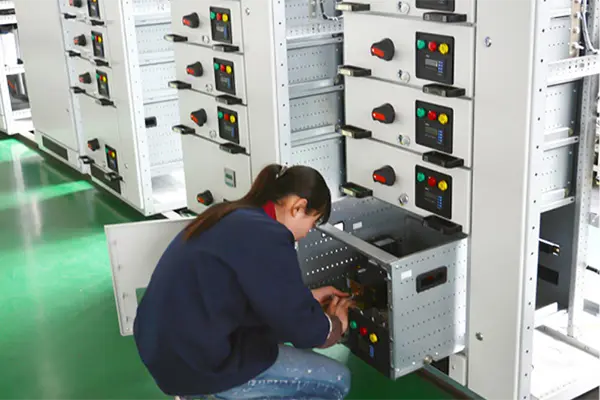

Fabricación y control de calidad

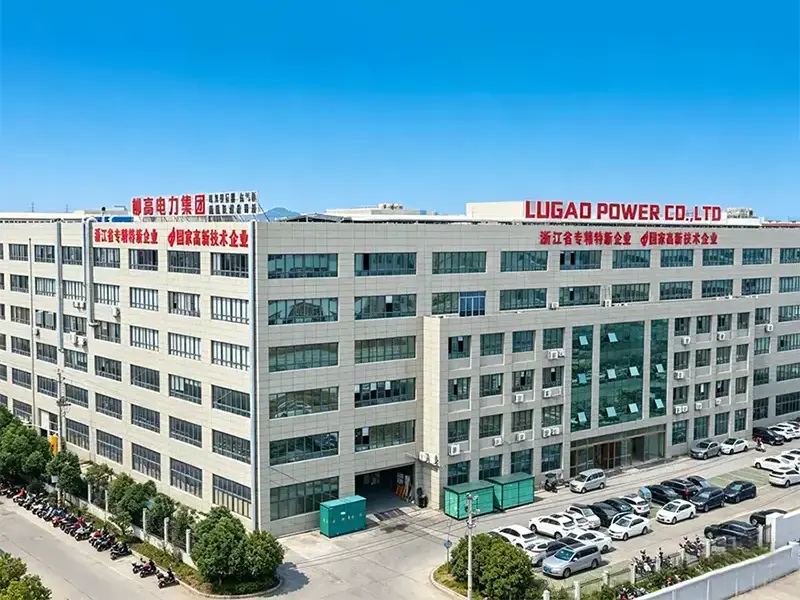

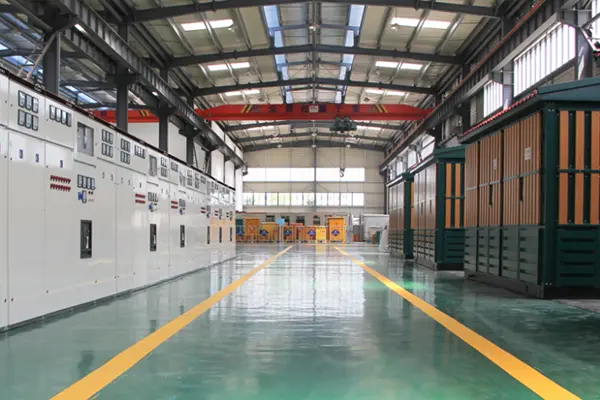

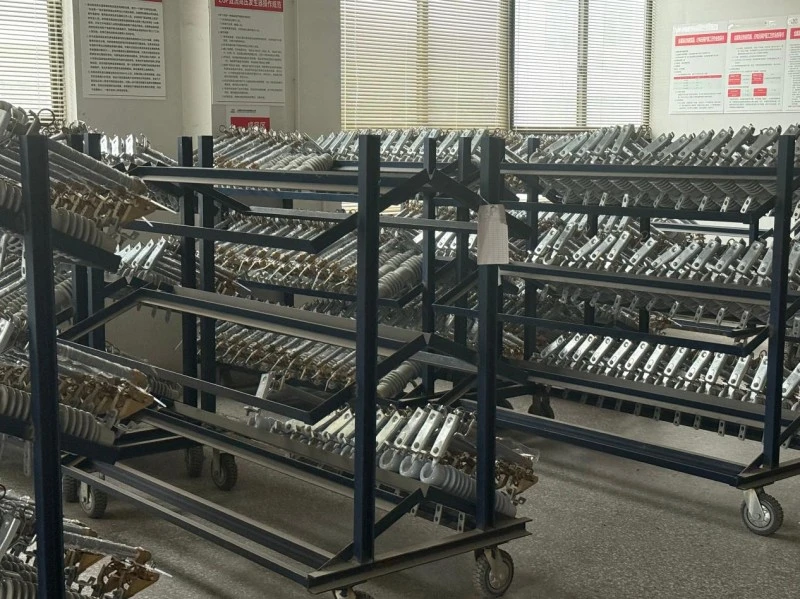

Lugao Power Co., Ltd. se especializa en I+D y fabricación de equipos de transmisión y distribución de energía de alto, medio y bajo voltaje, incluidos transformadores,aparamenta, disyuntores, seccionadores y productos eléctricos relacionados.

Con capacidades internas de producción, ingeniería y pruebas, Lugao Power ofrece soluciones OEM/ODM personalizadas y soluciones integrales de distribución de energía para servicios públicos, instalaciones industriales, proyectos de energía renovable y aplicaciones de infraestructura en todo el mundo.
