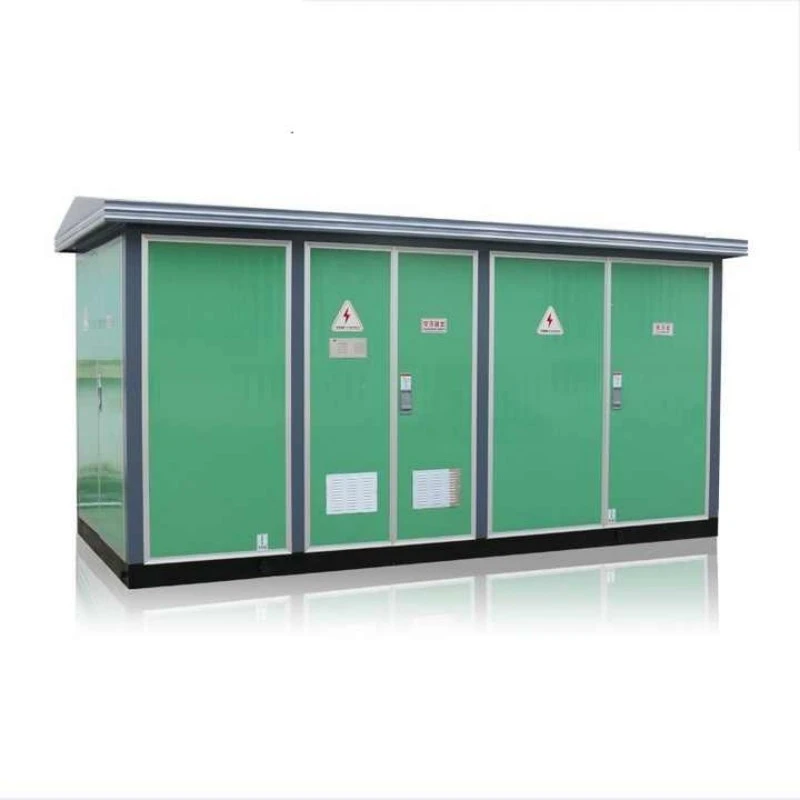

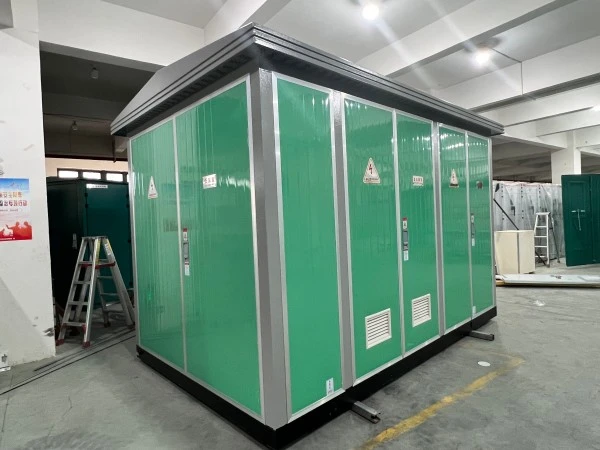

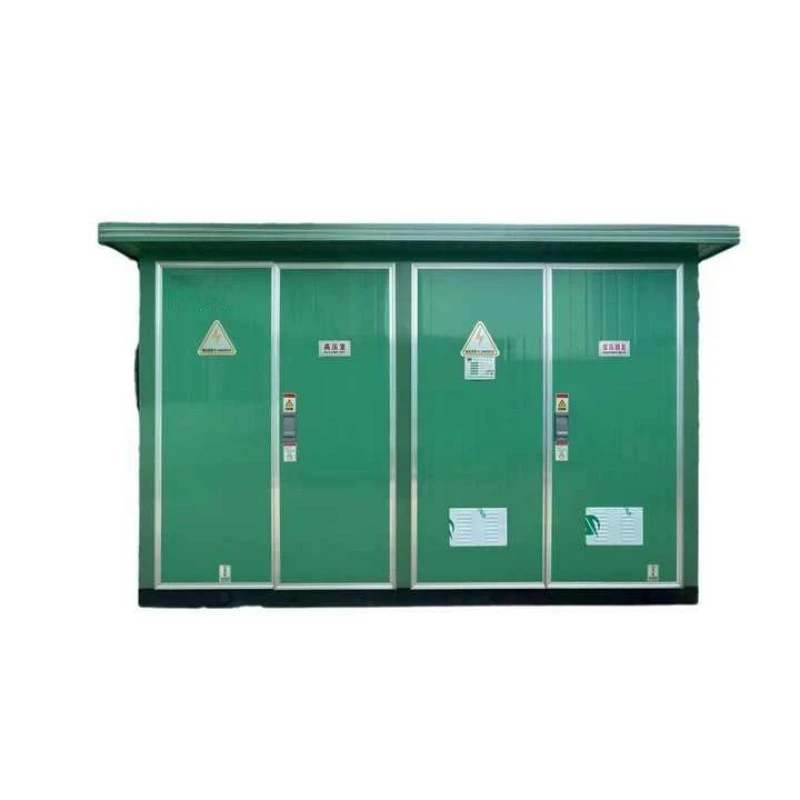

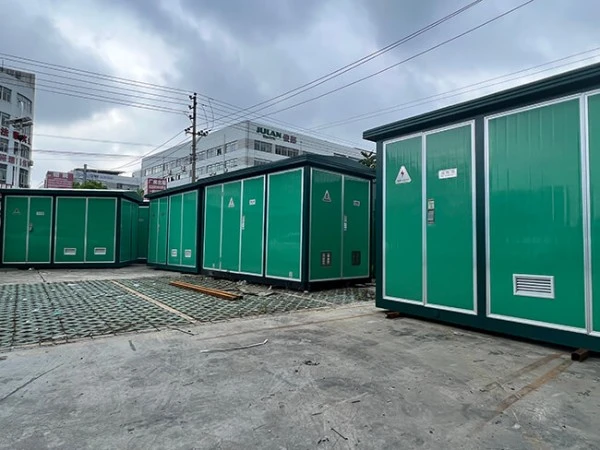

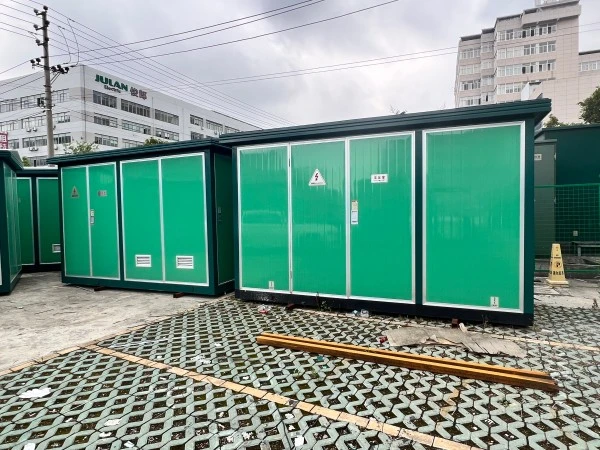

Subestación tipo europea compacta prefabricada

Una Subestación Prefabricada Compacta de tipo Europeo es una unidad de distribución de energía cerrada de tres cámaras, ensamblada en fábrica, diseñada para recibir, transformar y distribuir electricidad de media tensión a cargas de baja tensión. A diferencia de las subestaciones tradicionales construidas con concreto que requieren semanas de construcción en el sitio, esta unidad llega lista para ser conectada.

¿Qué es?

La Subestación Prefabricada Compacta tipo Europea (también conocida comoSubestación de caja europea) consta de tres compartimentos distintos y separados:

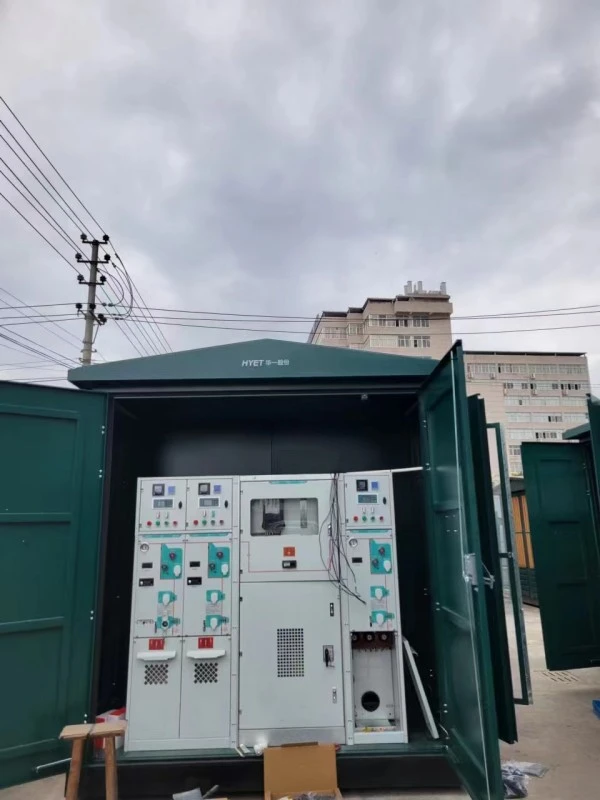

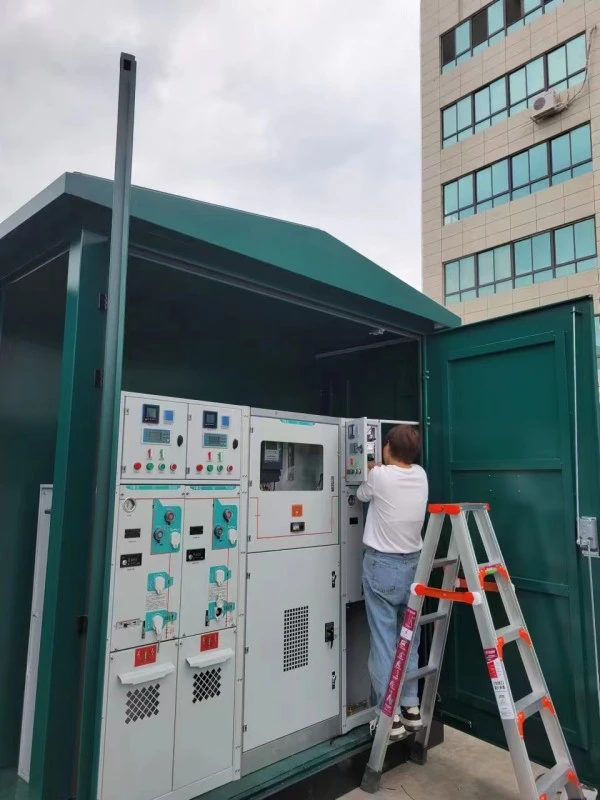

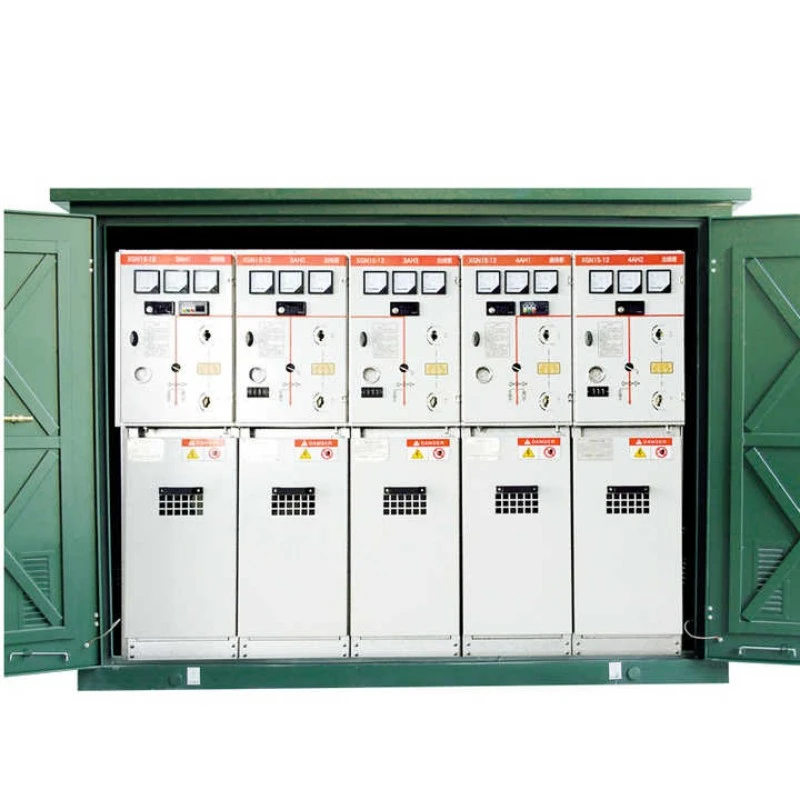

1. Compartimento de alto voltaje (HV): alberga aparamenta, relés de protección y dispositivos de medición.

2. Compartimiento del transformador: Contiene un transformador sumergido en aceite o de tipo seco.

3. Compartimento de baja tensión (BT): Contiene paneles de distribución, disyuntores y alimentadores de salida.

Estas tres cámaras están dispuestas en forma de "I" o "II" dentro de un único recinto compuesto o de acero resistente a la intemperie. Cada compartimento está físicamente separado por particiones metálicas para evitar la propagación de fallas.

¿Qué puede hacer?

Este equipo realiza tres funciones principales:

1. Conversión de voltaje reductor: Convierte el voltaje medio entrante (6 kV, 10 kV, 20 kV, 35 kV) en bajo voltaje utilizable (400 V, 230 V).

2. Protección y aislamiento: aísla automáticamente los circuitos con fallas mediante fusibles o disyuntores, protegiendo los activos aguas abajo.

3. Gestión de carga: distribuye energía a múltiples circuitos salientes, lo que permite conmutación, medición y monitoreo selectivos.

Debido a que la Subestación Prefabricada Compacta tipo Europea está precableada y probada en fábrica, elimina errores complejos de cableado en sitio. Sirve como centro neurálgico para la distribución final de energía en bloques residenciales, fábricas, parques solares y estaciones de carga de vehículos eléctricos.

Ventajas del producto

Cuando elige la subestación compacta prefabricada de tipo europeo de Lugao Power, obtiene cinco ventajas competitivas distintas sobre las subestaciones convencionales y las alternativas de tipo americano.

Ventaja 1: Seguridad superior del personal

El diseño "compartimentado" de tres compartimentos es el sello distintivo de cualquier Subestación Prefabricada Compacta genuina de tipo europeo. Cada sección está completamente interconectada con enclavamientos mecánicos y eléctricos. Por ejemplo, la puerta de BT no se puede abrir a menos que el disyuntor principal esté APAGADO; la puerta HV no puede abrirse a menos que el seccionador de tierra esté CERRADO. Esta lógica de seguridad secuencial evita la exposición del frente vivo, lo que reduce drásticamente los riesgos de arco eléctrico para los operadores. Por el contrario, las subestaciones de tipo americano suelen tener piezas vivas expuestas durante el reemplazo de fusibles.

Ventaja 2: Capacidad de suministro de energía ininterrumpida

A diferencia de las unidades tipo americano donde el reemplazo de un fusible requiere desenergizar todo el transformador, nuestra Subestación Prefabricada Compacta tipo Europea permite un mantenimiento independiente. Puede abrir el compartimento BT para la lectura del medidor mientras el lado AT permanece activo. Las versiones más avanzadas pueden acomodar una RMU (Unidad principal de anillo) de conmutación de bucle, lo que permite una configuración de "dos entradas, dos salidas" que mantiene la energía para los clientes descendentes incluso durante fallas ascendentes. Esto lo hace indispensable para hospitales y centros de datos.

Ventaja 3: Excelente gestión térmica

Cada compartimiento del transformador cuenta con ventilación forzada (ventiladores automáticos controlados termostáticamente) además de rejillas de convección natural. La separación física significa que el calor generado por el transformador no afecta a los relés electrónicos sensibles en el compartimiento de alta tensión. Nuestras pruebas muestran que la temperatura interna se mantiene entre 15 y 20 °C más baja que la de los diseños no segmentados durante las cargas máximas de verano, lo que extiende directamente la vida útil del aislamiento.

Ventaja 4: Adaptabilidad ambiental extrema

Construido con un mínimo de IP54 (hermético al polvo y protegido contra chorros de agua), el gabinete resiste niebla salina, tormentas de arena y lluvias intensas. Un espacio de aire de 40 mm más calentadores anticondensación evitan la humedad interna. Rango de funcionamiento: -40°C a +55°C. Esta robustez es la razón por la que la subestación compacta prefabricada de tipo europeo es la opción predeterminada para parques eólicos costeros y proyectos solares en desiertos.

Ventaja 5: Menor costo total de propiedad (TCO)

El precio de compra inicial puede ser entre un 15% y un 20% más alto que el de una unidad comparable de tipo estadounidense, pero el TCO a lo largo de 20 años es un 30% más bajo. ¿Por qué? Las unidades de tipo europeo tienen componentes modulares reemplazables (solo se cambia un fusible defectuoso, no toda la barra colectora). Los sumideros de contención de aceite evitan finos de contaminación del suelo. Unas obras civiles mínimas (solo una plataforma plana de hormigón) en comparación con la construcción de una sala de hormigón ahorran entre 5.000 y 10.000 dólares por unidad en mano de obra de instalación.

Características del producto

A continuación se detallan las características de ingeniería específicas de nuestra Subestación Prefabricada Compacta tipo Europea:

Detalles de producción

Lugao Power fabrica todas las subestaciones compactas prefabricadas de tipo europeo en nuestra fábrica de 25.000 m² con certificación ISO 9001. A continuación se detallan los detalles clave de producción que diferencian nuestra calidad.

Selección de materiales

Acero: Acero galvanizado DX51D+Z275 importado, cortado y doblado con punzón de torreta CNC (tolerancia ±0,2 mm).

GRP (poliéster reforzado con vidrio): se ofrece para pedidos costeros: cero corrosión, pero mayor costo. Clase ignífuga VO (UL94).

Núcleo del transformador: metal amorfo o acero al silicio CRGO (grado M5, 0,23 mm de espesor). La pérdida sin carga se redujo en un 70 % en comparación con el acero estándar.

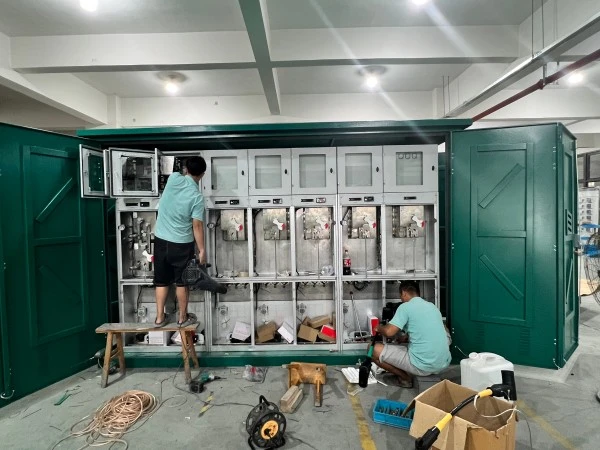

Proceso de montaje

Fabricación de compartimentos: plantillas de soldadura separadas para secciones de alta tensión, transformador y baja tensión. Cada compartimento se somete a una prueba de fugas con una solución jabonosa (para contener aceite).

Pintura: Pretratamiento (desengrasado, fosfatado) → Imprimación epoxi (80μm) → Acabado de poliéster (70μm). Prueba de niebla salina: 720 horas sin fuga.

Cableado interno: cables de cobre libres de halógenos, con clasificación de 90 °C, engarzados con matrices hexagonales (prueba de extracción >200 N). Todos los terminales etiquetados con marcadores termorretráctiles.

Instalación del transformador: Los transformadores llenos de aceite se secan al vacío (humedad residual <0,5%). Los transformadores de tipo seco se impregnan dos veces bajo presión de vacío (VPI).

Controles de control de calidad

1. Prueba dieléctrica: 28kV/1min para el lado HV; 3kV/1min para el lado BT.

2. Funcionamiento con calefacción: carga completa a 40 °C de temperatura ambiente durante 8 horas; Aumento de temperatura monitoreado por 12 sensores PT100.

3. Prueba IP: cámara de polvo durante 8 horas, seguida de prueba de chorro de agua (boquilla de 12,5 mm a 100 litros/min).

4. Prueba de enclavamiento funcional: 50 ciclos de apertura y cierre en cada interruptor.

Opciones de personalización

1. Color: estándar RAL 7035 (gris claro); cualquier código RAL bajo pedido (plazo de entrega de +15 días).

2. Entrada de cables: Inferior (a través de zócalo) o lateral (placas pasacables).

3. Funciones inteligentes: monitoreo remoto habilitado para IoT (corriente, voltaje, temperatura, estado de la puerta) a través de 4G/WiFi.

Embalaje, envío, garantía

Embalaje y envío

Cada subestación compacta prefabricada de tipo europeo se eleva utilizando cuatro orejetas de elevación incorporadas (probadas para 2 veces el peso bruto). Procedimiento de embalaje:

● Interior: Paquetes desecantes de gel de sílice (2 kg) colocados dentro de cada compartimento para absorber la humedad en tránsito.

● Entradas de cables: Selladas con tapones de plástico y cinta autovulcanizante.

● Exterior: Envuelto con película VCI (inhibidor de corrosión por vapor) y luego cubierto con una lona impermeable de alta resistencia.

● Embalaje: Atornillado a una plataforma de envío de acero (altura de 1200 mm para compartimentos para montacargas). Protectores de esquinas y flejes.

Plazo de entrega: 25 días hábiles para la unidad estándar de 630 kVA; 35 días para pedidos personalizados (incluida la medición inteligente).

Garantía y posventa

Período de garantía: 12 meses desde la fecha de puesta en servicio o 14 meses desde el envío (lo que ocurra primero).

Cobertura: Todos los defectos de fabricación en materiales o mano de obra. No cubre daños por rayos, inundaciones, sobrecargas más allá de la placa de identificación o modificaciones no autorizadas.
