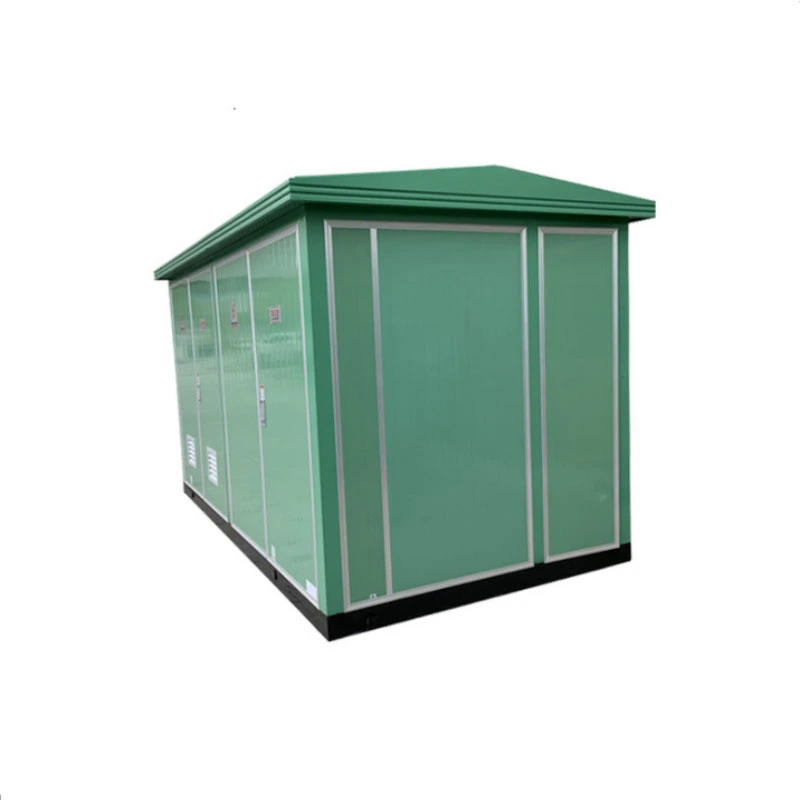

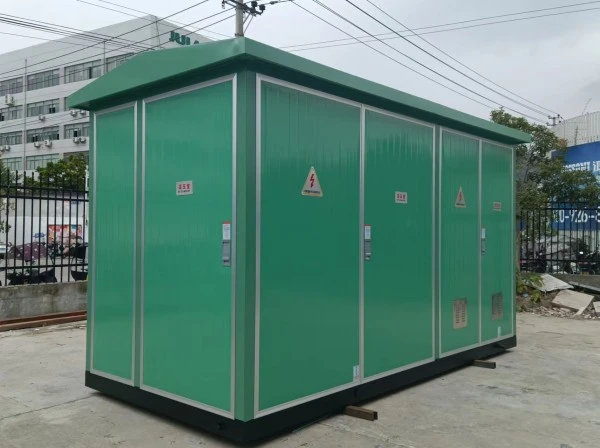

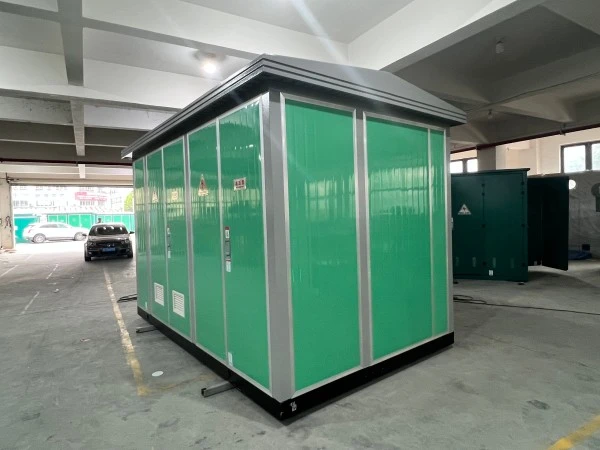

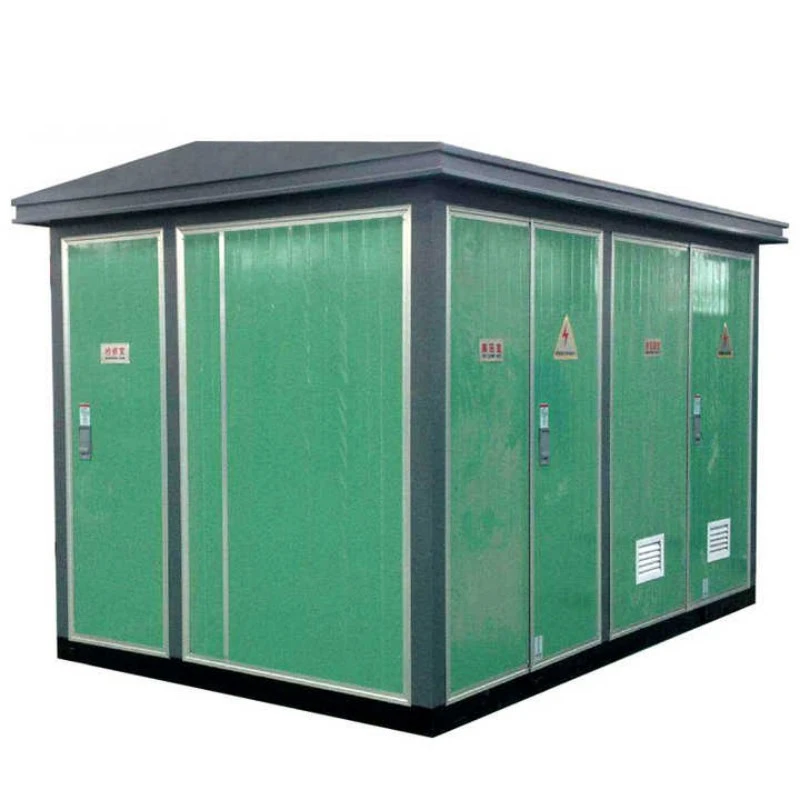

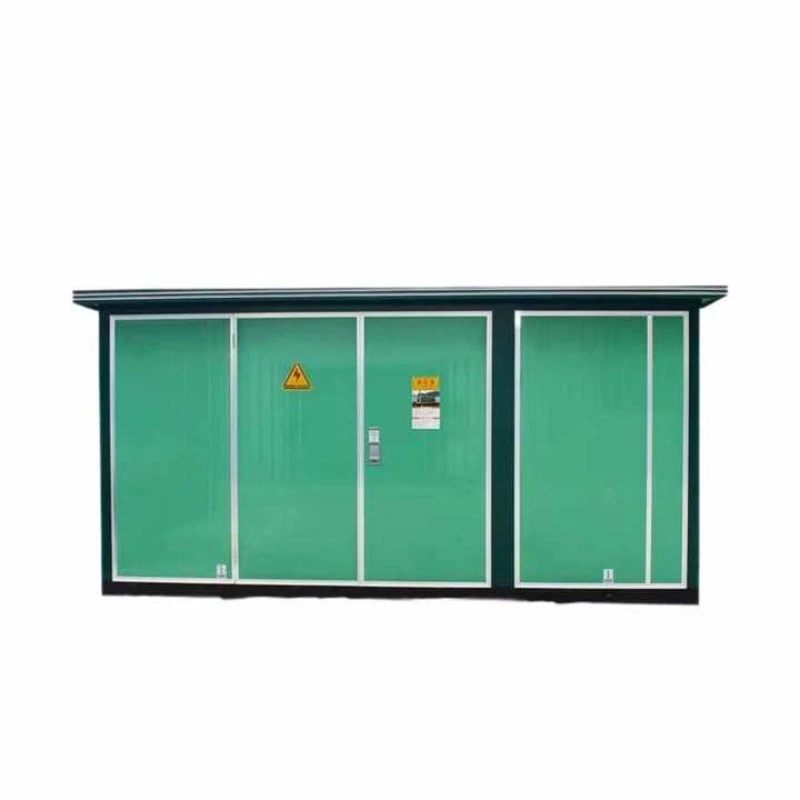

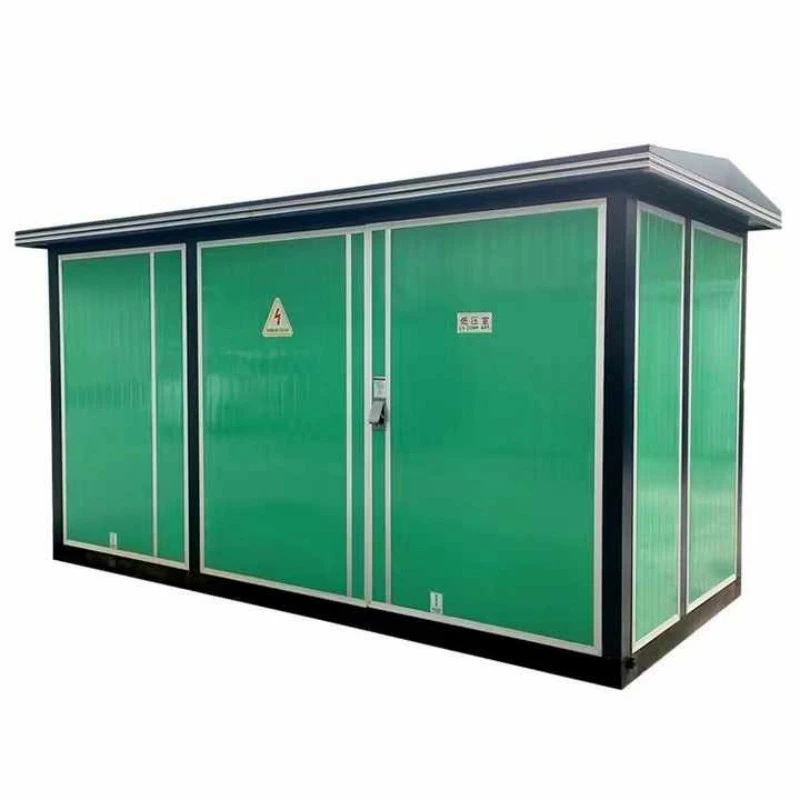

Subestación tipo europea empaquetada de energía eólica

La subestación de tipo europeo empaquetada de energía eólica es una unidad de conversión de energía compacta, ensamblada en fábrica, diseñada específicamente para recolectar electricidad de voltaje medio de una o varias turbinas eólicas, reducirla (o subirla) a niveles compatibles con la red y proteger tanto la turbina como la red de servicios públicos contra fallas eléctricas.

A diferencia de las subestaciones tipo caja genéricas, esta unidad está diseñada específicamente para las demandas únicas de la generación eólica:

● Alta tolerancia a las vibraciones: barras colectoras internas reforzadas y herrajes antiaflojamiento.

● Alojamiento de oscilación de voltaje amplio: Maneja fluctuaciones de salida desde 400 V (terminal de turbina) hasta 35 kV (red de recolección).

● Monitoreo remoto listo: puertos SCADA integrados para salas de control de turbinas.

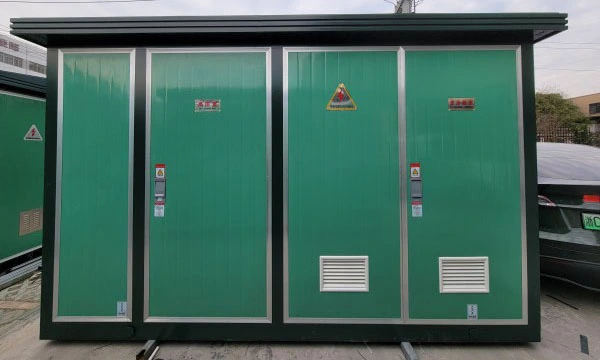

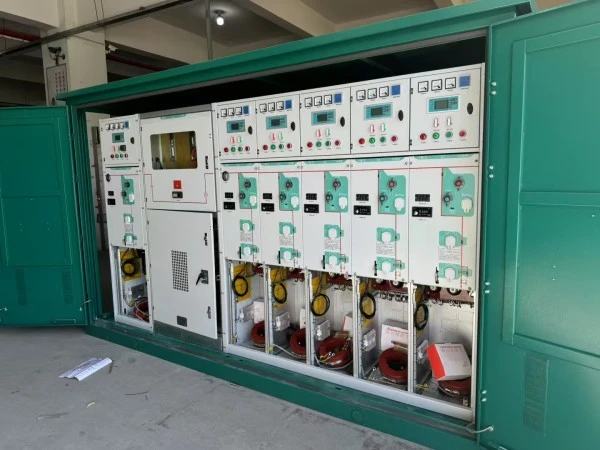

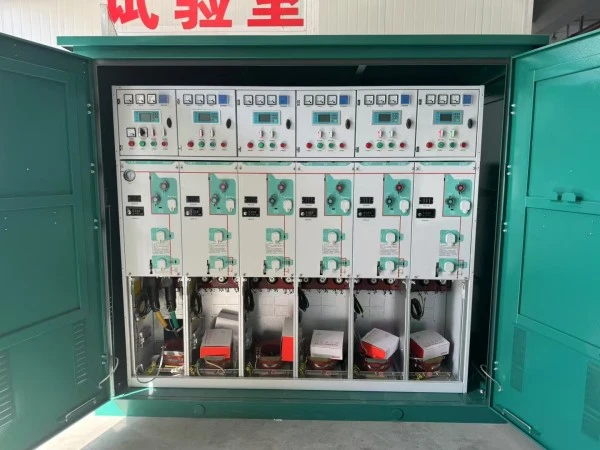

Físicamente, la subestación de tipo europeo empaquetada de energía eólica mantiene la arquitectura clásica europea de tres compartimentos (lado HV, transformador, lado LV) pero agrega características específicas para el viento: un relé de protección de interfaz dedicado, terminales de filtrado de armónicos y un gabinete resistente a la intemperie clasificado para niebla salina costera.

¿Qué puede hacer?

Función principal: Actúa como interfaz eléctrica entre un aerogenerador y la red de captación de media tensión.

Cuatro trabajos principales:

1. Transformación de tensión:Convierte el voltaje de salida de la turbina (normalmente 690 V) al voltaje de la red de recolección (10 kV a 35 kV) utilizando un transformador elevador ubicado dentro de la unidad.

2. Aislamiento de fallas:Desconecta automáticamente la turbina si los parámetros de la red (voltaje, frecuencia) se salen de los límites permitidos, protegiendo ambos activos.

3. Acondicionamiento de la calidad de la energía:Proporciona conexión a tierra, pararrayos y puntos de filtrado para mitigar los armónicos generados por los variadores de frecuencia dentro de la turbina.

4. Medición y monitoreo de energía:Alberga CT y PT de calidad de servicios públicos para la medición de tarifas de alimentación y seguimiento remoto del rendimiento.

Debido a que la Subestación de tipo europeo paquetizada de energía eólica llega completamente precableada y probada, los desarrolladores de parques eólicos evitan meses de montaje eléctrico in situ. Una unidad sirve a una sola turbina grande (2MW-6MW) o a un pequeño grupo de turbinas más pequeñas en una configuración de "cadena tipo margarita".

Parámetro del producto

A continuación se detallan las especificaciones técnicas estándar para la subestación de tipo europeo empaquetada de energía eólica de Lugao Power. Calificaciones personalizadas disponibles a pedido.

Característica y aplicación del producto

P1: ¿Qué diferencia a la subestación tipo europea empaquetada de energía eólica de una subestación europea estándar?

R: Tres características específicas del viento. En primer lugar, el transformador dentro de una subestación compacta de tipo europeo de energía eólica está diseñado para un flujo de energía bidireccional y fluctuaciones frecuentes de voltaje: las turbinas suben y bajan constantemente. En segundo lugar, el compartimento LV incluye un relé de protección de interfaz de red dedicado que se activa en 100 ms si el voltaje de la red o la frecuencia varían, según lo exigen los estándares de interconexión de servicios públicos (por ejemplo, IEEE 1547, IEC 61727). En tercer lugar, todo el recinto utiliza soportes antivibración en todos los contactos eléctricos; En las unidades estándar, los tornillos se aflojaban después de seis meses cerca de una turbina.

P2: ¿Cómo maneja esta unidad los rayos comunes en los parques eólicos abiertos?

R: Cada subestación de tipo europeo empaquetada de energía eólica viene equipada con descargadores de sobretensión Tipo 1+2 en ambos lados de AT y BT (capacidad de descarga de 25 kA por polo). Además, el tanque del transformador tiene una terminal de tierra directa dimensionada para cable de cobre de 120 mm². En nuestra prueba de fábrica, simulamos impulsos de rayo de 10/350 μs hasta 100 kA sin descarga disruptiva interna.

P3: ¿Se puede utilizar esta subestación tanto para energía eólica terrestre como marina?

R: En tierra firme, absolutamente. Para el sector offshore, ofrecemos una versión mejorada llamada "Paquete Offshore". La subestación estándar de tipo europeo paquetizada de energía eólica tiene clasificación IP54, adecuada para zonas costeras terrestres. Para alta mar (en plataformas de turbinas o cimientos de chaqueta), actualizamos a IP66, utilizamos un revestimiento de grado marino C5-M (más de 400 μm de espesor) y reemplazamos todos los pernos de acero estándar con acero inoxidable 316L. El aceite del transformador se reemplaza con éster natural (biodegradable) para cumplir con las regulaciones ambientales.

P4: ¿Cuáles son los escenarios de aplicación más comunes para esta unidad?

R: Cuatro aplicaciones principales:

Detalles de producción

Cómo Lugao Power construye una mejor subestación tipo europea empaquetada de energía eólica

Detalle 1: Ingeniería Antivibración

La mayoría de las fallas de las subestaciones en los parques eólicos se deben a conexiones sueltas debido a la oscilación constante de la turbina (0,5 a 2 Hz). Nuestra solución: cada conexión de barra colectora utiliza resortes de disco Belleville debajo de la cabeza del perno, lo que mantiene la fuerza de sujeción incluso cuando los componentes vibran. Los bloques de terminales son del tipo abrazadera de jaula (no abrazadera de tornillo). Las bridas internas para cables se reemplazan por correas de bloqueo de acero inoxidable. Resultado: después de 5000 horas de vibración simulada (2 g, barrido de 5 a 200 Hz), la retención de torsión sigue siendo >90 % del valor inicial.

Detalle 2: Diseño de transformador para ciclo de trabajo eólico

Los transformadores de distribución estándar ven cargas estables. Los transformadores eólicos experimentan rápidas oscilaciones del 0% al 110% en menos de 10 segundos. NuestroSubestación tipo europea empaquetada de energía eólicautiliza un núcleo de alta resistencia a cortocircuitos con una presión de sujeción axial de 4,5 MPa (en comparación con el estándar de la industria de 2,5 MPa). Los devanados son conductores continuamente transpuestos (CTC) en lugar de múltiples hilos paralelos, lo que elimina las pérdidas de corriente circulante durante cargas desequilibradas. También agregamos sensores de temperatura de fibra óptica integrados directamente en el devanado de baja tensión (no solo termómetros de aceite superiores), que brindan datos de puntos calientes en tiempo real al controlador de la turbina.

Detalle 3: Protección contra la corrosión más allá de la pintura

Los parques eólicos se encuentran en entornos de Clase C3 (tierra adentro) a C5-M (mar adentro). El recubrimiento en polvo estándar falla en los bordes cortados. Nuestro proceso:

1. Sellado de bordes: Cada borde cortado con láser recibe una gota de sellador de bordes epoxi antes de pintar.

2. Imprimación rica en zinc: 80 μm de imprimación epoxi en polvo de zinc al 95 % (protección de sacrificio).

3. Capa intermedia: 100μm de epoxi de alto espesor.

4. Capa final: 80μm de poliuretano (RAL 7035 gris claro o personalizado).

DFT total (espesor de película seca) = 260 μm mínimo. Probado con niebla salina durante 1500 horas sin fluencia (ASTM B117).

Nuestra ventaja frente a los competidores

¿Por qué elegir Lugao Power para las subestaciones de energía eólica?

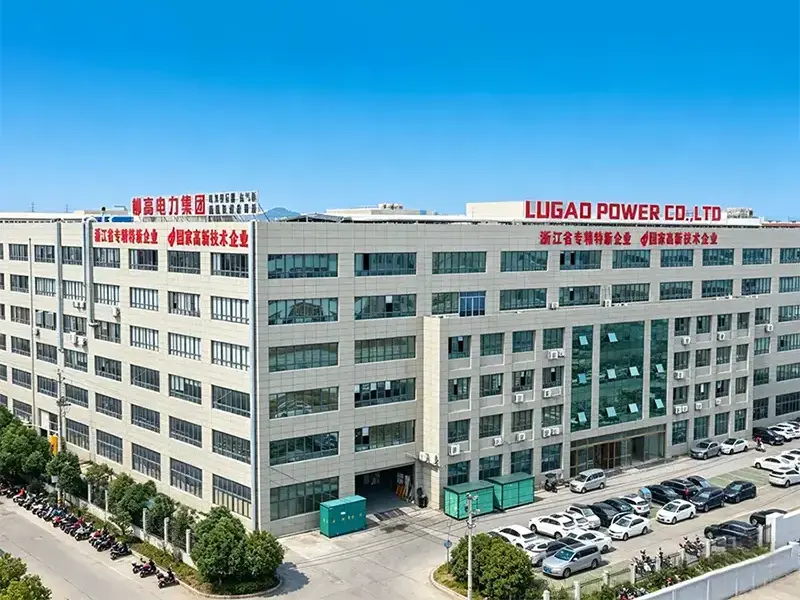

Más de 10 años de fabricación de equipos eléctricos

Equipo de ingeniería dedicado a transformadores y aparamentas de media tensión

Soluciones de Subestaciones de Energía Eólica desde 1MVA hasta 8MVA

Pruebas de fábrica antes del envío

Diseños personalizados para proyectos eólicos costeros y terrestres

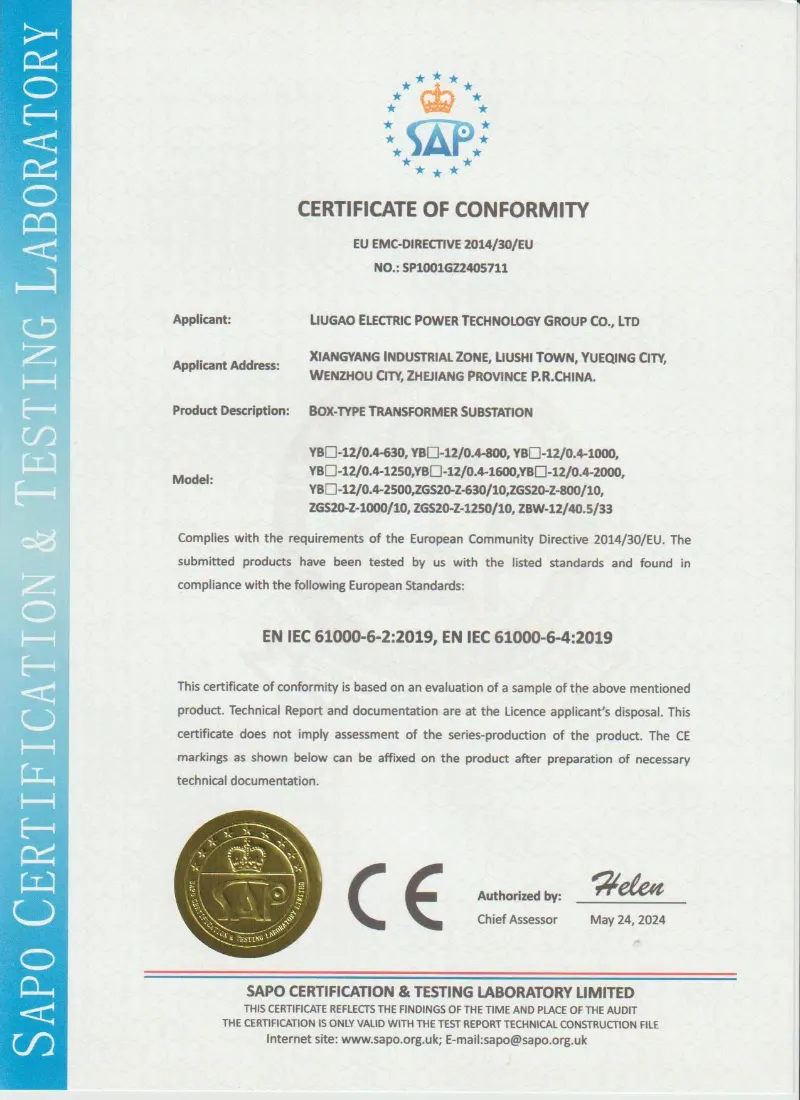

Fabricación y pruebas que cumplen con IEC
