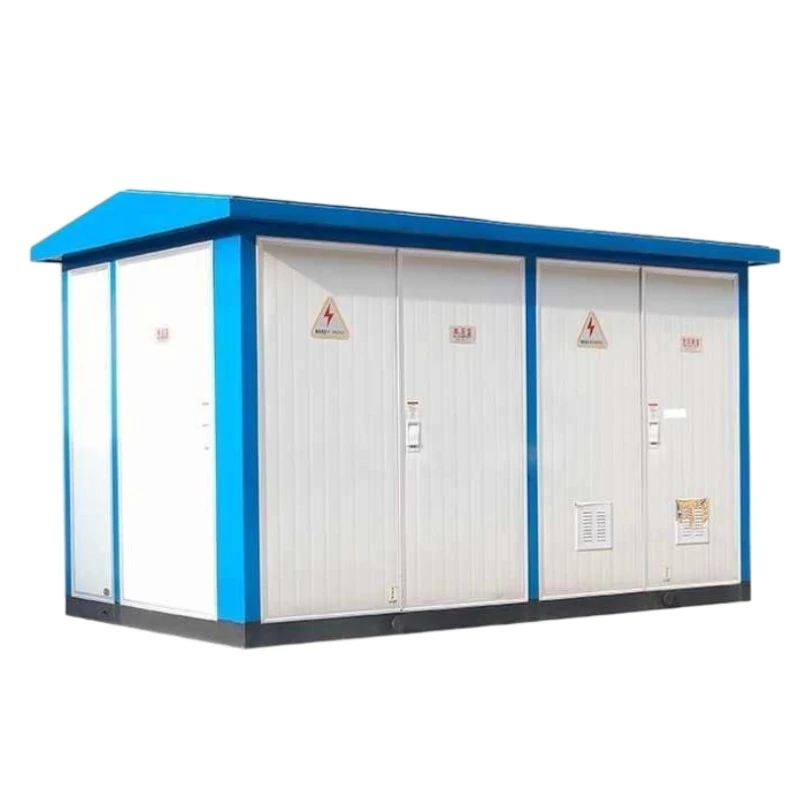

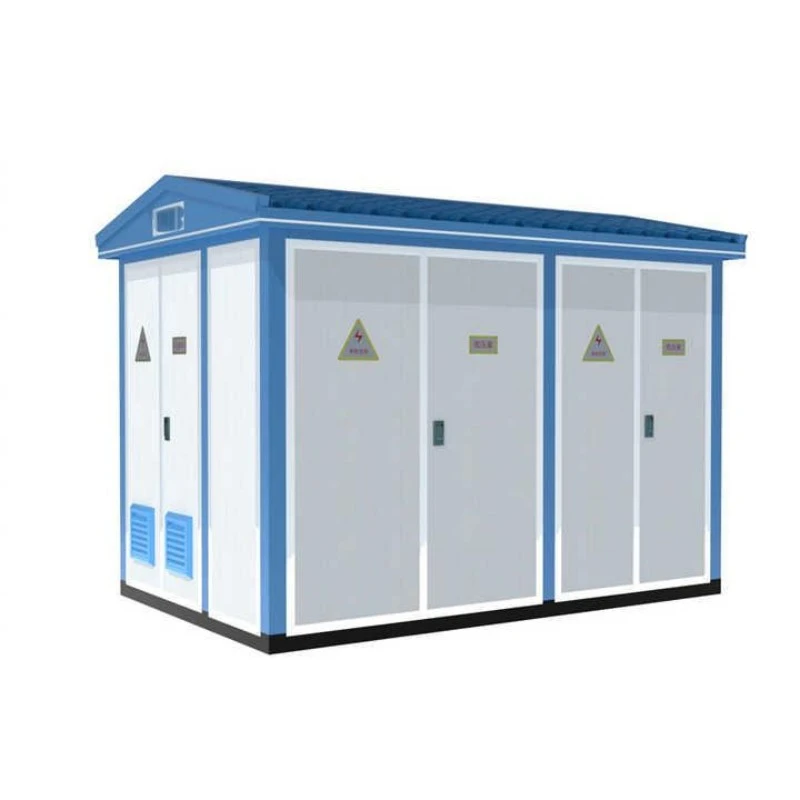

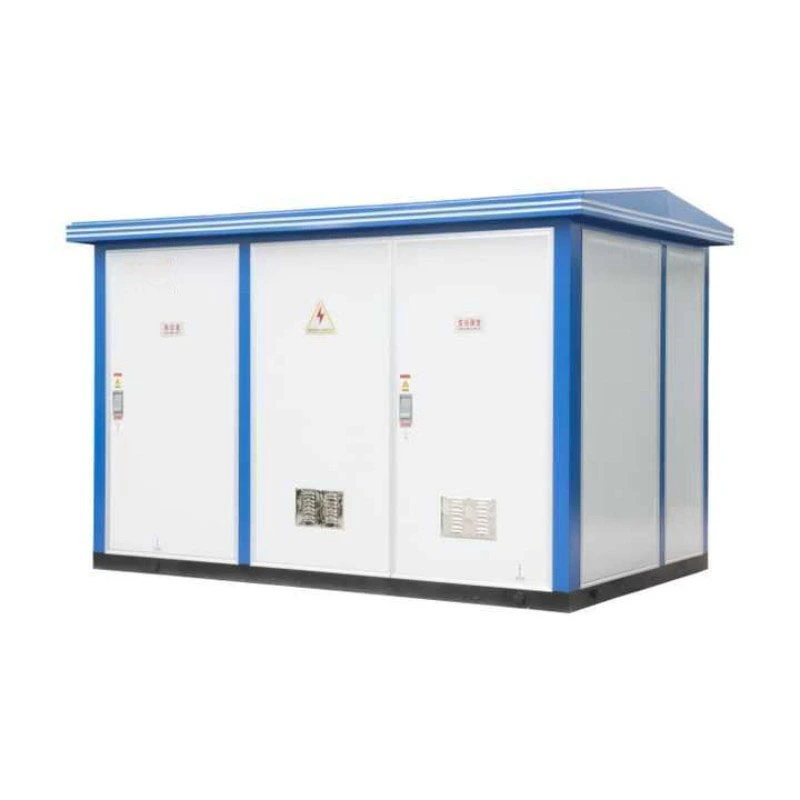

Subestación transformadora de tipo europeo preinstalada inteligente

El centro de transformación Smart preinstalado tipo europeo es una unidad de distribución de energía compacta, montada en fábrica, que integra unaparamenta de media tensión, un panel de distribución de bajo voltaje y un transformador sumergido en aceite o de tipo seco en una sola carcasa cerrada. A diferencia de las subestaciones tradicionales de ingeniería civil, esta unidad de estilo europeo está prefabricada, probada y entregada como un sistema listo para instalar.

¿Qué hace?

Reduce la electricidad de voltaje medio (normalmente de 6 kV a 35 kV) a niveles de bajo voltaje (400 V a 690 V) para una distribución segura a comunidades residenciales, edificios comerciales, fábricas y plantas de energía renovable. La subestación transformadora inteligente de tipo europeo preinstalada también admite el monitoreo inteligente de la carga, la temperatura y la calidad de la energía, lo que permite el diagnóstico remoto de fallas y funciones de alarma automática. Esto lo convierte en una opción ideal para redes inteligentes y subestaciones desatendidas.

Ventajas del producto

1. Monitoreo inteligente y control remoto

La subestación transformadora inteligente de tipo europeo preinstalada viene con una unidad terminal inteligente (ITU) opcional que recopila datos en tiempo real sobre voltaje, corriente, factor de potencia y temperatura del aceite. Los datos se pueden transmitir a través de 4G, Ethernet o fibra óptica a una sala de control central, lo que reduce los costos de inspección in situ.

2. Tamaño compacto e implementación rápida

Debido a que está preensamblada en fábrica, la subestación transformadora de tipo europeo preinstalada Smart solo requiere una base simple en el sitio. La instalación tarda entre 1 y 2 días en lugar de semanas, ahorrando hasta un 60% en obras civiles y ocupación de suelo.

3. Alta confiabilidad en condiciones difíciles

Con un grado de protección IP54 (o superior) para el gabinete y los transformadores sumergidos en aceite o de resina epoxi en su interior, esta subestación resiste el polvo, la lluvia, la niebla salina y temperaturas extremas de -25 °C a +40 °C, lo que garantiza un funcionamiento continuo en desiertos, zonas costeras o regiones de gran altitud.

4. Eficiencia energética y bajas pérdidas

Equipada con transformadores de bajas pérdidas de las series S11 o S13, la subestación transformadora inteligente de tipo europeo preinstalada reduce las pérdidas sin carga hasta en un 30% en comparación con las unidades convencionales, lo que reduce directamente las facturas de electricidad y las emisiones de carbono durante una vida útil de 20 años.

5. Totalmente personalizable

Ofrecemos configuraciones flexibles: devanados de cobre o aluminio, cambiadores de tomas en carga, corrección automática del factor de potencia (APFC) y descargadores de sobretensiones. Ya sea que necesite una unidad de 200 kVA para el área de una villa o una unidad de 2500 kVA para un parque industrial, podemos personalizar la solución.

Característica del producto

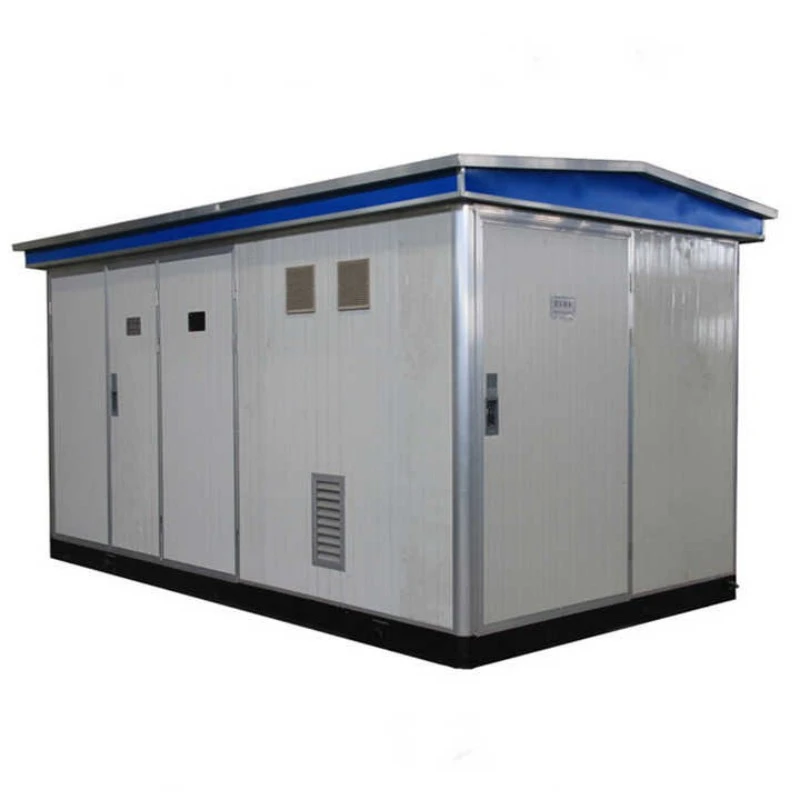

Carcasa completamente cerrada y resistente a la intemperie: hecha de acero galvanizado o aleación de aluminio, recubierta con pintura anticorrosión, adecuada para instalación en exteriores.

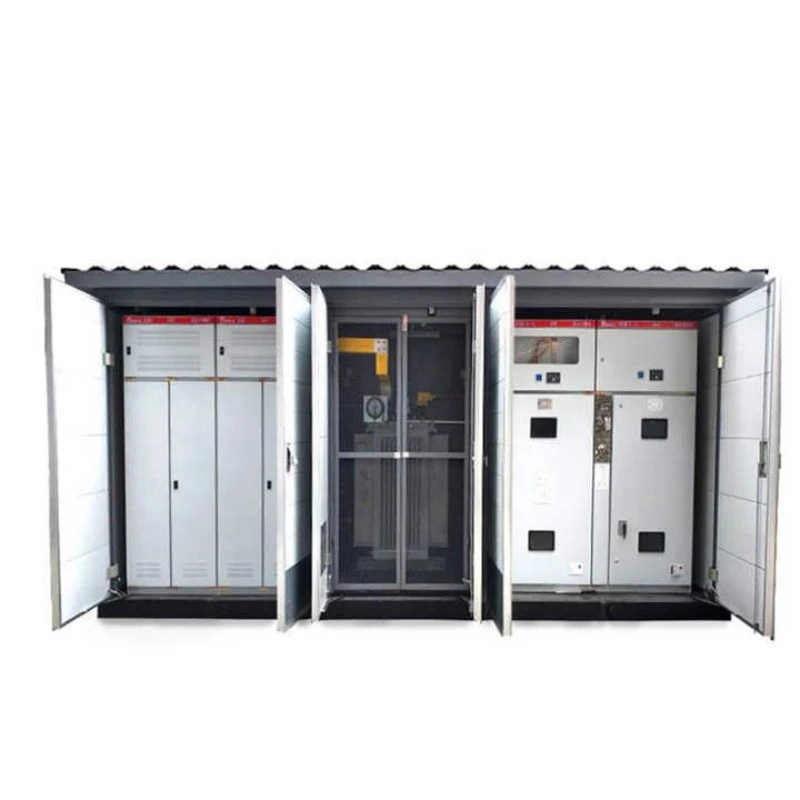

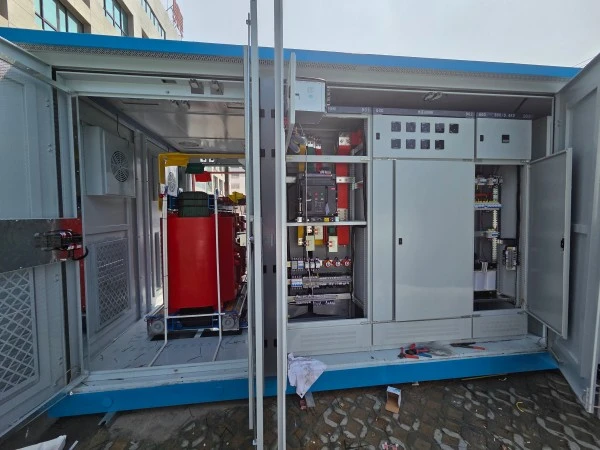

Disposición interna modular---Compartimentos separados para aparamenta de alta tensión, transformador y distribución de baja tensión, con enclavamientos mecánicos para garantizar la seguridad del operador.

Sistema de enfriamiento inteligente: ventiladores controlados por temperatura para transformadores de tipo seco o paneles de radiador corrugados para unidades sumergidas en aceite, que se activan automáticamente cuando la temperatura excede el punto de ajuste.

Protección contra arco eléctrico y sobrecarga: equipado con disyuntores de vacío o SF6, interruptores con fusibles y dispositivos de protección contra sobretensiones (SPD) para cumplir con los estándares IEC 62271-202.

Interfaz fácil de usar: la pantalla táctil local (opcional) muestra datos en tiempo real y registros de fallas, mientras que el acceso remoto a través de la aplicación de teléfono inteligente está disponible para el personal de mantenimiento.

Funcionamiento con bajo nivel de ruido---Nivel de sonido ≤55 dB(A) para aplicaciones residenciales, logrado mediante soportes amortiguadores de vibraciones y paneles de aislamiento acústico.

Diseño de seguridad y antirrobo: las cerraduras de alta resistencia, los sensores de puerta y la integración opcional de CCTV hacen que la subestación transformadora inteligente de tipo europeo preinstalada sea adecuada para sitios remotos y desatendidos.

Aplicación del producto

El centro de transformación Smart preinstalado tipo europeo es ampliamente utilizado en:

Distribución de energía urbana

Complejos residenciales, centros comerciales, hoteles y hospitales donde el espacio es limitado y la seguridad contra incendios es fundamental.

Los estacionamientos subterráneos o las instalaciones en tejados se benefician de su diseño compacto de contención de aceite.

Proyectos de energías renovables

Los parques solares y eólicos terrestres requieren un despliegue rápido y resistencia a la intemperie. Esta subestación se integra perfectamente con inversores fotovoltaicos y convertidores de turbinas eólicas.

Infraestructura e instalaciones públicas

Aeropuertos, estaciones de metro, túneles y puentes confían en su alta confiabilidad y monitoreo remoto para garantizar iluminación y ventilación ininterrumpidas.

Sitios industriales y mineros

Las fábricas, plantas químicas y minas utilizan la subestación transformadora inteligente de tipo europeo preinstalada para aislar fallas de red y proteger maquinaria sensible.

Energía temporal y de emergencia

Las obras de construcción, las zonas de ayuda en caso de desastres y los eventos al aire libre se benefician de su naturaleza plug-and-play y su fácil reubicación.

Detalles de producción

Diseño mecánico y de vivienda

El cerramiento exterior del centro de transformación tipo europeo preinstalado Smart está fabricado mediante placas de acero cortadas con láser, dobladas y soldadas. Después de la soldadura, toda la carcasa se somete a un granallado para eliminar las incrustaciones, seguido de un recubrimiento en polvo electrostático con un espesor mínimo de 80 µm. Esto proporciona resistencia a la corrosión C5-M (ISO 12944) para entornos costeros o industriales.

Las puertas están equipadas con juntas de poliuretano, pestillos de compresión y bisagras extraíbles. Un techo inclinado evita la acumulación de agua y los canales de la base incluyen bolsillos para montacargas y orejetas de elevación para facilitar el transporte.

Núcleo y devanados del transformador

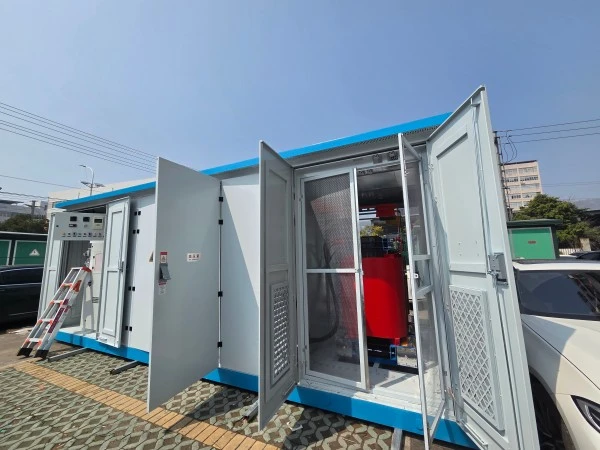

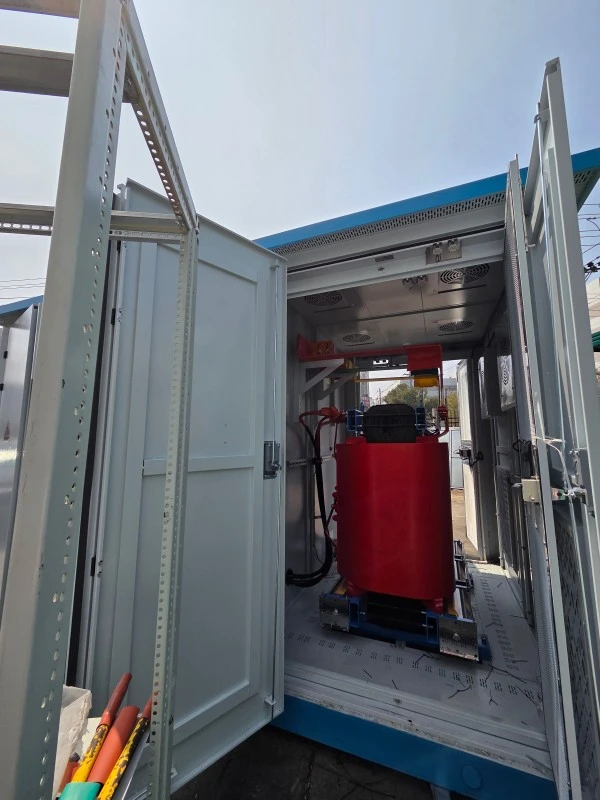

Utilizamos acero al silicio de grano orientado laminado en frío de alta permeabilidad (0,23 mm o 0,27 mm) con juntas escalonadas para reducir la corriente sin carga. Los devanados están hechos de cobre libre de oxígeno o papel de aluminio (para bajo voltaje) y alambre de cobre redondo (para alto voltaje). Para las versiones de tipo seco, la resina epóxica Clase H se vierte al vacío para eliminar los huecos y lograr una descarga parcial <10 pC. Para las versiones sumergidas en aceite, utilizamos aceite mineral o fluido de éster natural con tanque corrugado para absorber la expansión del aceite.

Aparamenta y barras colectoras

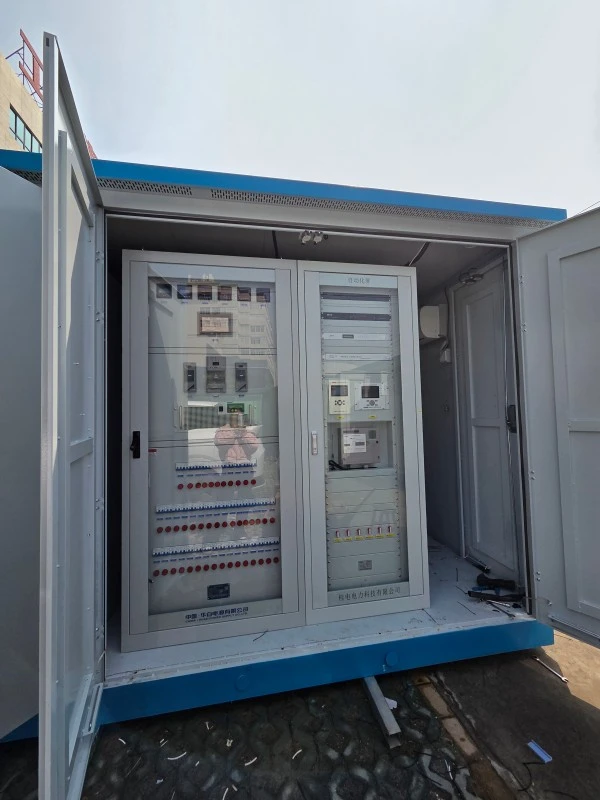

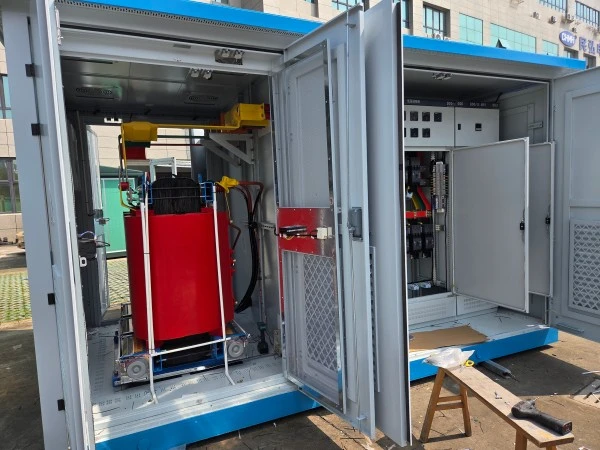

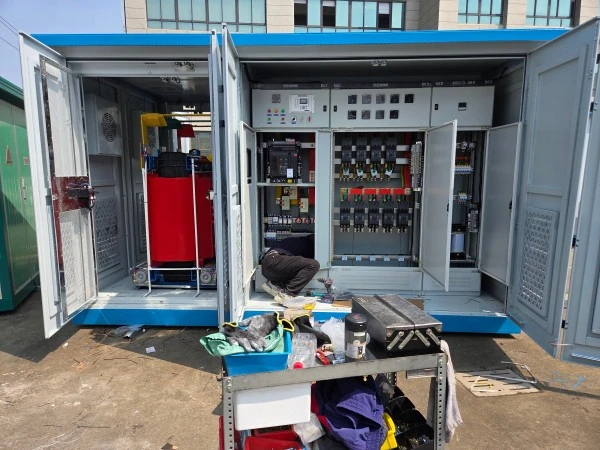

En el interior del centro de transformación Smart preinstalado de tipo europeo, el compartimento de AT alberga un interruptor-seccionador en carga o disyuntor (tipo SF6 o vacío) con contactos de corte visibles. El compartimento LV incluye un disyuntor principal de caja moldeada (MCCB), disyuntores de alimentación y un sistema de barras colectoras con capacidad de hasta 4000 A. Todas las barras colectoras son de cobre estañado con aislamiento termorretráctil.

Sistema de monitoreo inteligente (opcional)

Integramos una RTU (unidad terminal remota) inteligente que mide tensiones, corrientes, potencia activa/reactiva y armónicos trifásicos hasta el orden 31. Los datos se registran cada 5 minutos y se almacenan durante 90 días. Las alarmas de sobretensión, subtensión, sobretemperatura y apertura de puerta se envían mediante SMS o correo electrónico.

Pruebas de calidad

Cada centro de transformación Smart preinstalado tipo europeo se somete a pruebas 100% en fábrica:

1. Prueba de resistencia dieléctrica (2,5 kV durante 1 minuto)

2. Prueba de cortocircuito dinámico (simulada)

3. Prueba de entrada de agua IP54

4. Prueba de aumento de temperatura (8 horas a plena carga)

5. Medición de descarga parcial (≤10pC para tipo seco)

6. Con cada envío se proporcionan informes de prueba que cumplen con las normas IEC 62271-202, GB/T 17467 y EN 61330.
