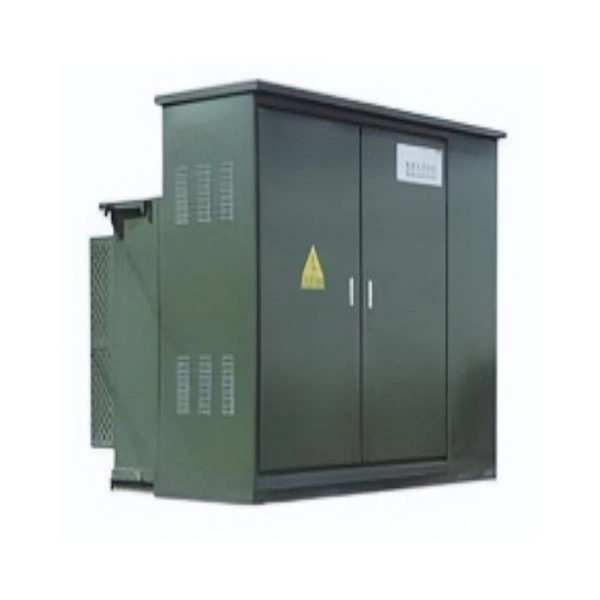

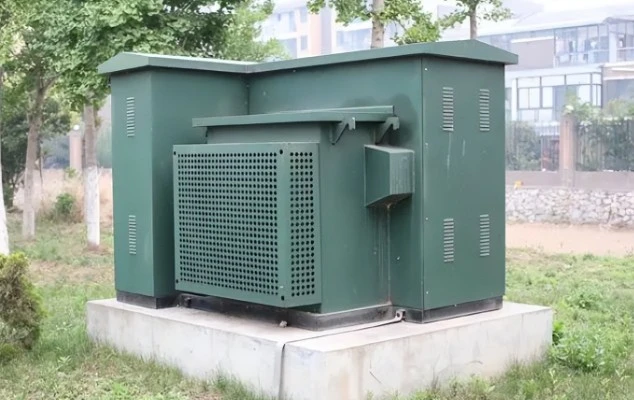

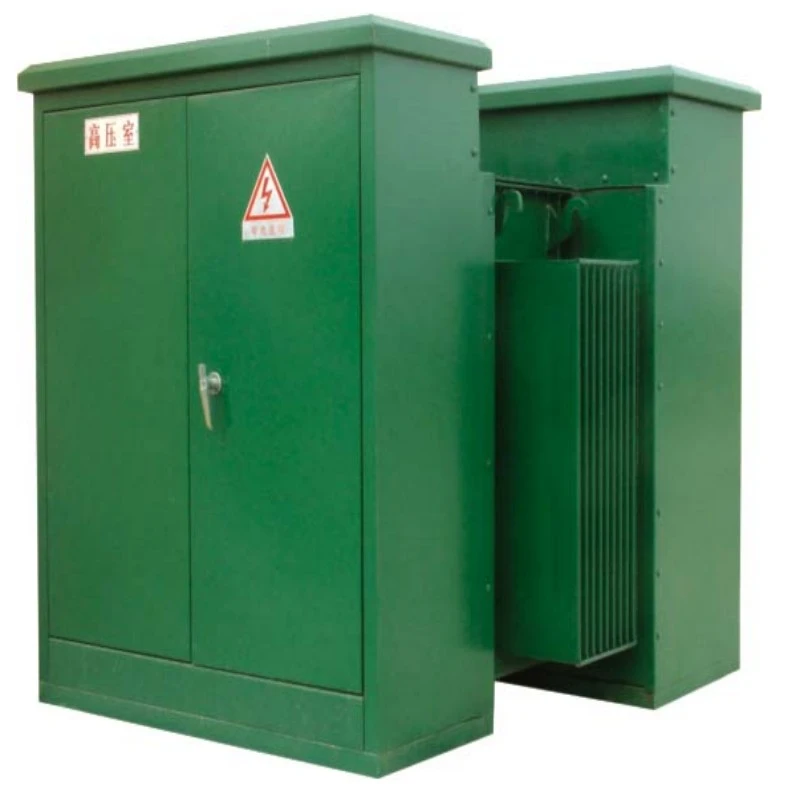

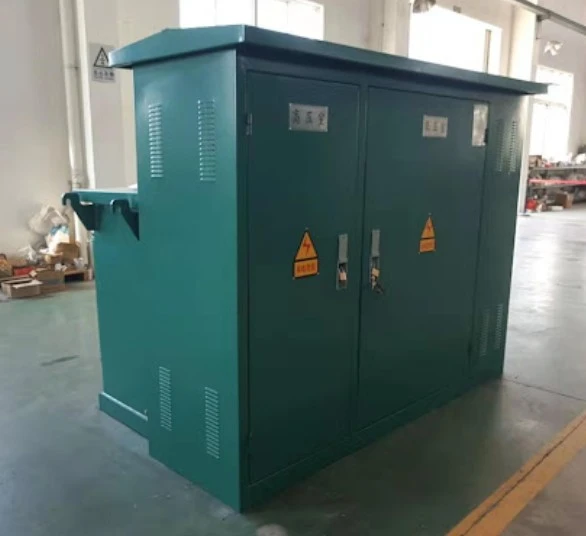

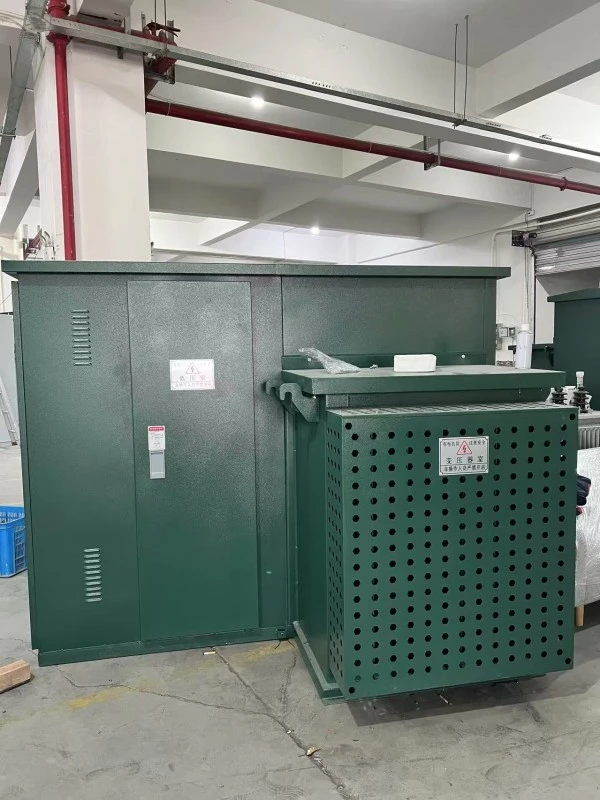

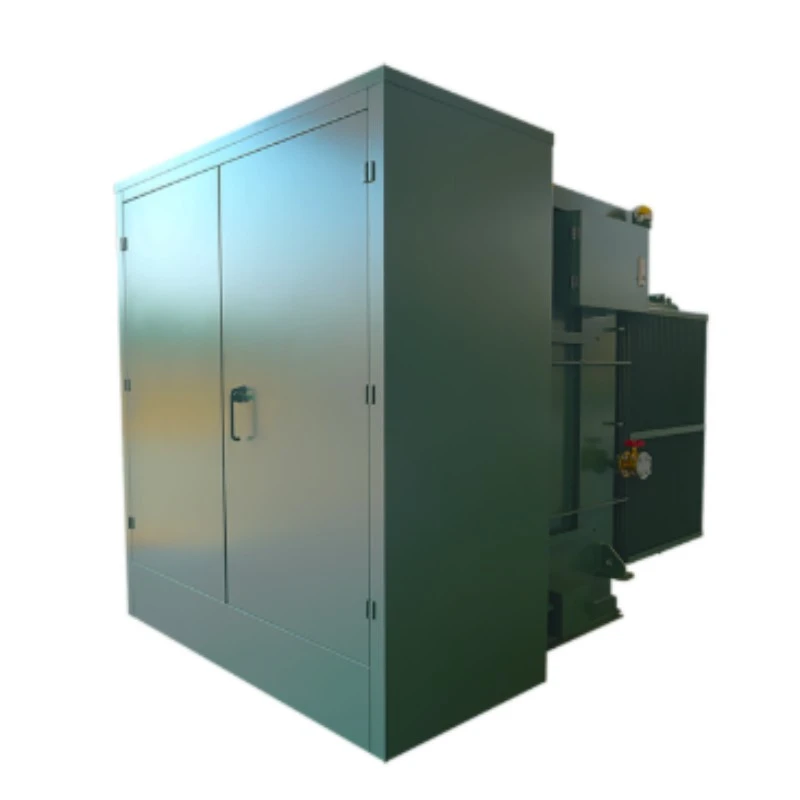

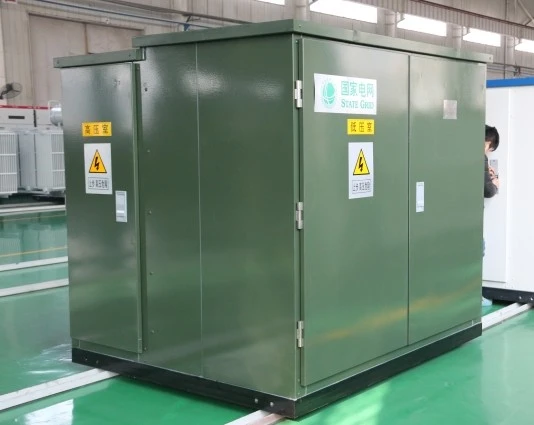

Subestación tipo americana compacta tipo caja con aislamiento de aceite de transformador

La subestación tipo americana compacta tipo caja con aislamiento de aceite de transformador es una solución de distribución de energía prefabricada y totalmente integrada. Por definición, es un conjunto compacto montado sobre patines que combina unaaparamenta de alta tensión, un transformador de potencia sumergido en aceite y paneles de distribución de bajo voltaje dentro de una única carcasa metálica sellada.

Qué es:

A diferencia de las subestaciones tradicionales de estilo europeo que separan componentes, estaunidad de tipo americanoutiliza el aceite del transformador como aislante eléctrico y medio de refrigeración. El tanque del transformador está integrado estructuralmente con el gabinete, creando un factor de forma unificado "tipo caja".

Qué hace:

Esta subestación está diseñada para transformar electricidad primaria de alto voltaje (normalmente de 12 kV a 36 kV) en energía utilizable de bajo voltaje (de 208 V a 480 V). Realiza tres funciones críticas:

1. Reducción de voltaje: Reduce el voltaje medio a voltajes de utilización.

2. Protección: Contiene fusibles y disyuntores para proteger las redes aguas abajo de fallas.

3. Distribución: Gestiona y distribuye energía a comunidades residenciales, centros comerciales o instalaciones industriales.

La subestación compacta tipo caja con aislamiento de aceite de transformador sobresale en entornos donde el espacio es escaso pero la confiabilidad no puede verse comprometida. Elimina la necesidad de un patio vallado separado o una bóveda de hormigón, ya que todas las partes vivas están completamente cerradas.

Parámetro del producto (especificación)

Característica y aplicación del producto

P1: ¿Qué diferencia a la subestación tipo caja americana compacta con aislamiento de aceite del transformador de un transformador tipo pedestal estándar?

R1: La diferencia está en la integración. Un transformador tipo pedestal estándar es solo un transformador. Nuestra Subestación Compacta Tipo Caja Americana incluye un compartimiento de alta tensión con seccionadores de carga y fusibles, además de un panel de disyuntores de baja tensión. Es una "subestación en una caja", mientras que una unidad estándar es simplemente un transformador. El aislamiento de aceite también proporciona una capacidad superior de extinción del arco durante fallas.

P2: ¿Cómo beneficia el aislamiento de aceite a mi operación en climas extremos?

R2: El aceite de transformador tiene una rigidez dieléctrica mayor que el aire y una conductividad térmica significativamente mejor. En climas cálidos (hasta 50°C), el aceite absorbe el calor del núcleo y los serpentines, disipándolo a través de las paredes corrugadas del tanque. En climas fríos, el aceite mantiene una viscosidad estable, evitando la formación de arcos internos. Esto hace que la subestación compacta tipo caja con aislamiento de aceite de transformador sea ideal para desiertos, regiones costeras y pasos de montaña nevados.

P4: ¿Puedo personalizar la configuración de salida de bajo voltaje?

R4: Sí. Ofrecemos paneles de bajo voltaje configurables de 2 a 8 vías, incluidas salidas MCCB (Molded Case Circuit Breaker). También puede agregar compartimentos de medición, pararrayos y condensadores de corrección automática del factor de potencia.

Escenarios de aplicación

1. Subdivisiones Residenciales: Alimenta redes alimentadoras subterráneas de conjuntos habitacionales.

2. Parques eólicos y solares: aumenta el voltaje del generador o reduce el voltaje de la red para obtener energía auxiliar.

3. Estaciones de carga para vehículos eléctricos: Proporciona energía trifásica dedicada de 480 V para cargadores rápidos de CC.

4. Parques Industriales: Sirve como subestación compacta temporal o permanente para energía de construcción.

5. Proyectos de Renovación Urbana: Reemplaza antiguos transformadores tipo bóveda donde existe riesgo de inundación.

Detalles de producción y ventajas competitivas

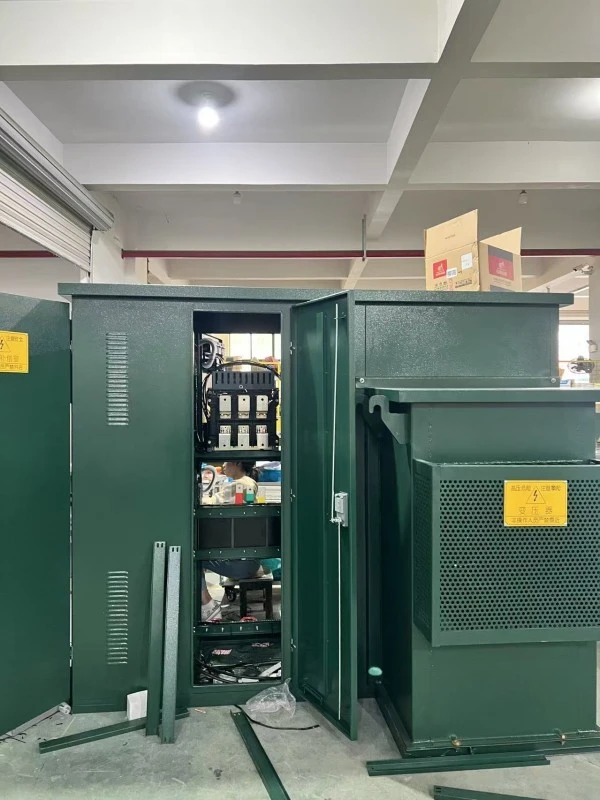

Componentes detallados:

● Construcción del tanque: Nuestro tanque utiliza acero laminado en frío de 2,5 mm a 3,0 mm (los competidores suelen utilizar 1,5 mm). Las aletas corrugadas están soldadas robóticamente para evitar al 100 % las fugas de aceite.

● Núcleo y devanados: utilizamos acero al silicio de grano orientado de alta permeabilidad (grado M4). Los devanados de cobre (no de aluminio) están completamente recocidos para reducir la pérdida por histéresis.

● Calidad del Aceite: Llenamos con aceite de transformador inhibido (norma IEC 60296) con tensión de ruptura >60kV. Opcional: Éster natural (aceite vegetal) para requisitos biodegradables.

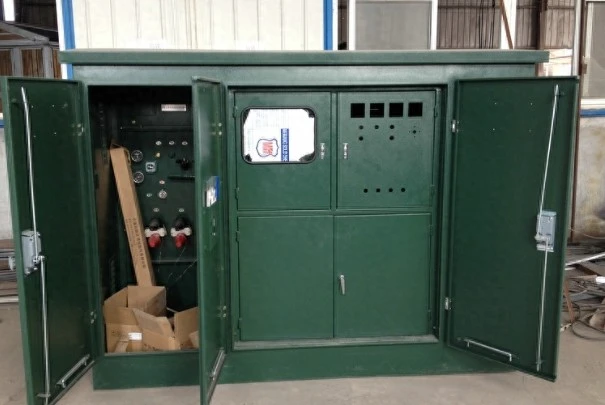

● Interruptor HV: Incluye un interruptor de interrupción de carga de 4 posiciones (Cerrado/Abierto/Conectado a tierra/Conectado) con indicadores de interrupción visibles.

● Sistema de pintura: Pretratamiento en 5 pasos + imprimación epoxi rica en zinc + acabado de poliéster. Spray de sal probado durante más de 500 horas.

Ventajas de producción frente a competidores:

Preguntas frecuentes

P1: La subestación tipo americana compacta tipo caja con aislamiento de aceite del transformador llegó con baja presión de aceite. ¿Está goteando?

R: No. Enviamos unidades con una pequeña capa de nitrógeno para evitar la oxidación. El manómetro puede indicar cero. Después de llenar con aceite nuevo hasta el indicador de nivel (aproximadamente 5-10 cm por encima del núcleo), déjelo reposar durante 6 horas. Si el nivel vuelve a bajar dentro de las 24 horas, contáctenos para una inspección del sello.

P4: ¿Proporcionan repuestos para la subestación tipo americana compacta tipo caja con aislamiento de aceite de transformador?

R: Sí. Disponemos de fusibles de alto voltaje (estilo bay-o-net), disyuntores de bajo voltaje, medidores de nivel de aceite, válvulas de alivio de presión y juegos de juntas durante más de 10 años. Solicite cualquier repuesto a través de nuestro portal web con envío en 48 horas.

P5: ¿Cómo pruebo la calidad del aceite después de 2 años de funcionamiento?

R: Utilice un probador de rigidez dieléctrica de aceite (ASTM D877). Tome una muestra de la válvula de drenaje inferior. La rigidez dieléctrica debe ser >30 kV. Si cae por debajo de 20 kV, filtre el aceite o reemplácelo. Recomendamos un análisis de gases disueltos (DGA) anual para unidades superiores a 1000 kVA.

P6: ¿La subestación tipo americana compacta tipo caja con aislamiento de aceite de transformador es compatible con sistemas de red inteligente?

R: Absolutamente. Los complementos opcionales incluyen: unidades de monitoreo remoto 4G/5G (temperatura del aceite, presión, corriente de carga) y puertos RS485/Modbus RTU. Puede integrarlo directamente en su sistema SCADA.

Servicio postventa

Período de garantía: 12 meses desde la fecha de puesta en servicio o 14 meses desde la fecha de envío (lo que ocurra primero).

Cobertura: Todos los defectos de fabricación, incluidas fallas del núcleo, cortocircuitos de devanados, fugas de aceite de soldaduras yaparamentafalla mecánica.
