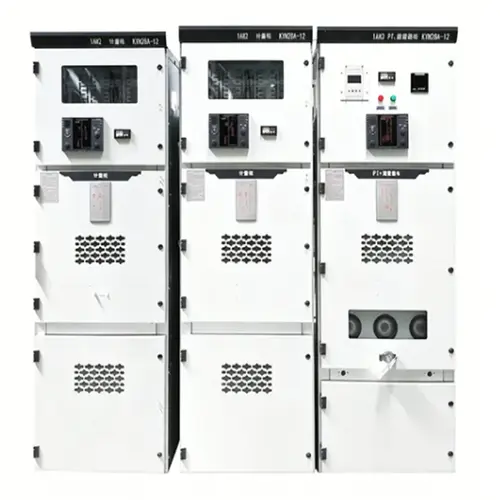

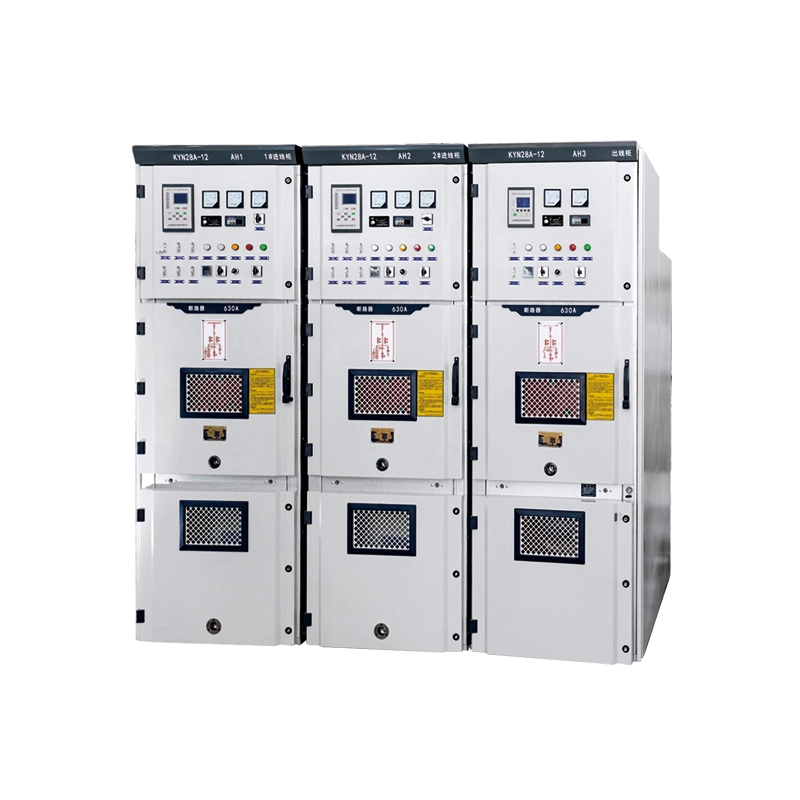

Dispositivo de distribución de alto voltaje con enclavamiento de cinco prevenciones tipo centro KYN

El tablero de distribución de alto voltaje con enclavamiento de cinco prevenciones tipo centro KYN es un tablero de distribución de tipo extraíble, con envolvente metálica y completamente ensamblado que se utiliza principalmente en sistemas de alimentación de CA trifásicos de 3,6 kV a 12 kV. Está diseñado para configuraciones de barra colectora simple o doble con aplicaciones de alimentador derivado.

¿Qué es este equipo?

Este equipo es un gabinete de distribución de energía de alto voltaje que alberga disyuntores, seccionadores, interruptores de puesta a tierra, transformadores de corriente, transformadores de voltaje y relés de protección. Su característica definitoria es el mecanismo de "enclavamiento de cinco prevenciones", que previene físicamente:

1. Cierre con seccionador de puesta a tierra cerrado

2. Abrir la tapa frontal con el disyuntor cerrado

3. Insertar o quitar el disyuntor cuando el interruptor está cerrado

4. Operar el interruptor de puesta a tierra cuando está vivo

5. Cerrar el disyuntor sin alimentación de control.

¿Qué hace?

Recibe energía eléctrica de forma segura desde un transformador o línea entrante y la distribuye a alimentadores salientes como motores, transformadores, bancos de condensadores o subestaciones secundarias. La aparamenta de alto voltaje con enclavamiento de cinco prevenciones tipo KYN Center es la columna vertebral de las redes industriales y de servicios públicos de media tensión.

Desglose del código del modelo:

● KYN – K: Revestido de metal Y: Tipo extraíble N: Interior

● Tipo central: configuración modular con disyuntor central

● Enclavamiento de cinco prevenciones: a prueba de errores mecánicos y eléctricos

● Aparamenta de alta tensión: nominal de hasta 12 kV

Parámetro del producto (especificación)

Característica y aplicación del producto

1. Alta seguridad: enclavamiento de cinco prevenciones

El tablero de distribución de alto voltaje con enclavamiento de cinco prevenciones tipo KYN Center presenta enclavamientos mecánicos obligatorios entre el disyuntor, los contactos de aislamiento, el interruptor de puesta a tierra y los paneles frontales. Esto elimina el riesgo de error del operador, la causa número uno de incidentes de arco eléctrico.

2. Construcción modular compacta

El carro del triturador extraíble se desliza suavemente sobre rieles con tres posiciones distintas: operativa, de prueba/aislado y retirada. Esto permite el mantenimiento sin desenergizar toda la barra colectora, una ventaja fundamental para centros de datos y hospitales.

3. Monitoreo y control inteligentes

Los IED inteligentes opcionales (relés) proporcionan:

● Monitoreo de corriente, voltaje y energía en tiempo real

● Protección contra sobrecorriente, falla a tierra y direccional

● Comunicación RS485/Modbus o IEC 61850

● Apertura/cierre remoto vía SCADA

● Los sensores de temperatura y humedad estándar dentro del compartimiento del disyuntor evitan la condensación.

4. Alta confiabilidad mecánica

● Vida útil del mecanismo del interruptor: 30.000 operaciones (sin mantenimiento)

● Contactos auxiliares: aleación de plata y níquel para más de 10 000 operaciones eléctricas

● Contactos de desconexión primarios: cobre plateado con presión de resorte

Áreas de aplicación

Detalles de producción

1. Fabricación de gabinetes

● Acero laminado en frío de 2,0 mm (galvanizado) o acero inoxidable de 1,5 mm

● Cortado con láser y doblado mediante CNC para mayor precisión

● Marco soldado con recubrimiento en polvo resistente a la corrosión (estándar RAL 7035)

2. Mecanismo de entrelazamiento de cinco prevenciones

● Placas de leva de acero y varillas entrelazadas (sin piezas de plástico)

● Probado durante 10.000 ciclos de enclavamiento sin fallas

● Incluye interbloqueo con llave para paneles entrantes/salientes y de unión.

3. Carro triturador

● Chasis extraíble con bloqueo de tres posiciones

● Desconexiones primarias autoalineantes

● Enchufe secundario con 16–32 circuitos de control

4. Sistema de barras colectoras

● Cobre E-Cu de alta conductividad (grado ETP)

● Uniones plateadas con arandelas Belleville

● Aislamiento termorretráctil para aislamiento de fases.

5. Compartimento para cables

● Amplio espacio para hasta 4 cables de 240 mm² por fase

● Soporte de sujeción de cable extraíble

● Provisión para CT de secuencia cero

6. Pruebas de fábrica

● Prueba de resistencia dieléctrica del 100%

● Prueba de funcionamiento mecánico (50 ciclos mínimo)

● Medición de descarga parcial (≤5pC a 1,2× tensión nominal)

● Medición de la resistencia de contacto (microohmímetro)

7. Certificación y garantía de calidad

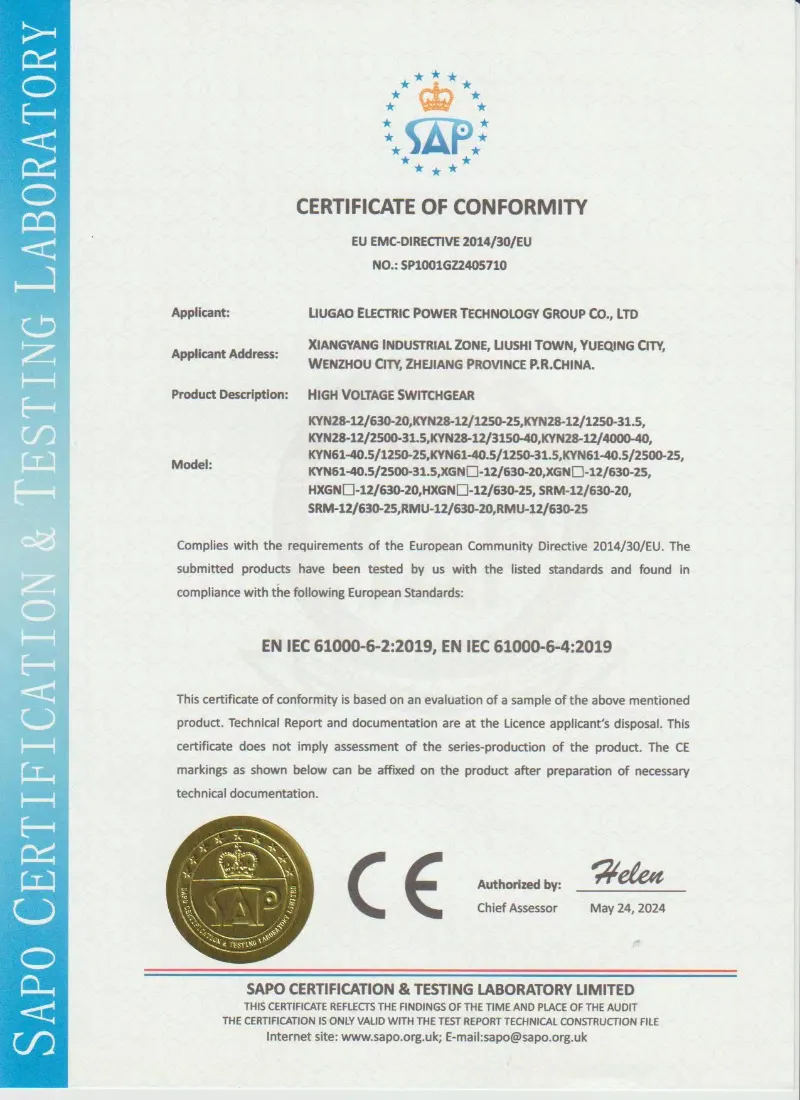

● Probado según GB/T 3906, IEC 62271-200 y DL/T 404

● Probado contra arco interno (IAC AFLR 40kA/1s)

● Fabricación certificada ISO 9001:2015

● Informe de prueba de rutina incluido con cada panel

¿Por qué elegir Lugao Power Co., Ltd. en lugar de sus competidores?

Preguntas comunes de los clientes

P1: ¿Se puede utilizar este tablero de distribución de alto voltaje con enclavamiento de cinco prevenciones tipo KYN Center para sistemas de 24 kV?

R: No, el KYN estándar tiene una potencia nominal de hasta 12 kV. Para 24 kV, ofrecemos la variante KYN28-24 con mayor espacio libre de aislamiento. Especifique el voltaje de su sistema cuando solicite una cotización.

P2: ¿Proporcionan el disyuntor de vacío como parte del tablero de distribución revestido de metal KYN?

R: Sí, cada panel viene completamente ensamblado con un disyuntor de vacío probado en fábrica (tipo VS1). También ofrecemos alternativas compatibles como ABB VD4, Siemens 3AH o Schneider HVX si lo prefiere.

P5: ¿Pueden suministrar una línea completa de tableros de distribución que incluyan paneles de entrada, medición, alimentadores y capacitores, todo como tableros de distribución con gabinete metálico KYN?

R: Absolutamente. Diseñamos y fabricamos alineaciones completas con todos los compartimentos auxiliares, conexiones de barras y enclavamientos entre paneles necesarios. Simplemente envíe su diagrama unifilar.

P6: ¿Qué documentación proporcionan?

R: Para cada tablero KYN, proporcionamos: plano de disposición general, esquema de cableado, lista de materiales, informe de prueba, manual de instrucciones y matriz de enclavamiento, todo en inglés (o su idioma local).

P7: ¿El enclavamiento de cinco prevenciones es ajustable en campo?

R: No, y esto es intencional. El enclavamiento viene configurado y sellado de fábrica para evitar manipulaciones. Sin embargo, proporcionamos dibujos mecánicos claros para que su equipo comprenda la lógica. Si necesita cambios contacte con nuestro departamento de ingeniería.

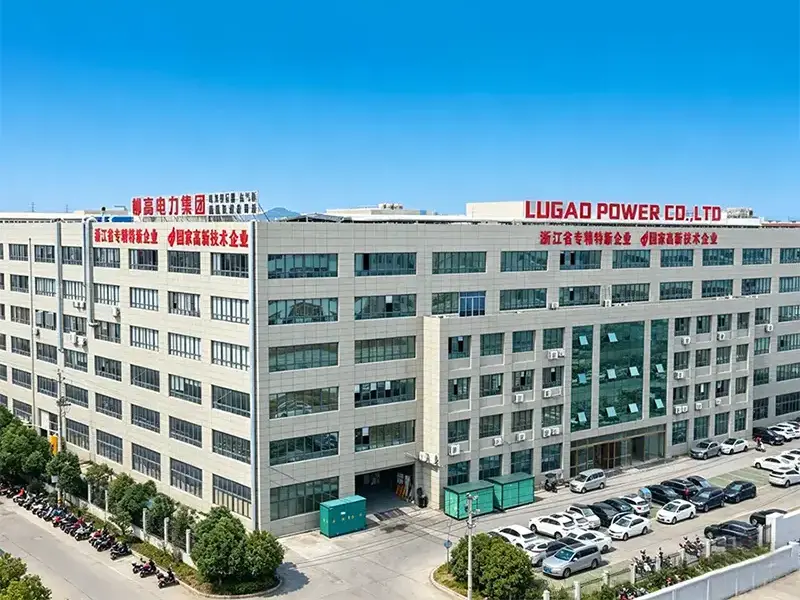

Capacidad de fabricación

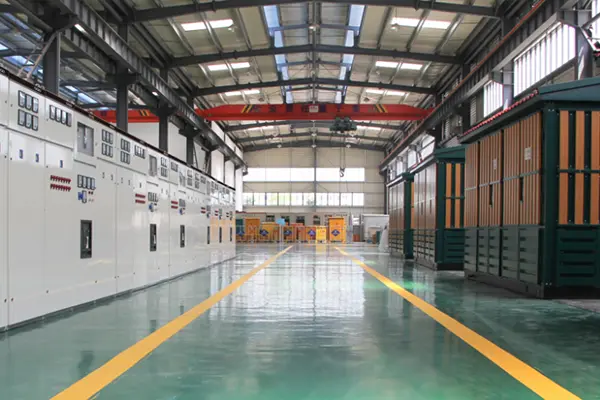

Lugao Power Co., Ltd.fabrica tableros de distribución de alto voltaje con enclavamiento de cinco prevenciones tipo centro KYN en una moderna instalación de producción equipada con equipos avanzados de fabricación, ensamblaje y prueba de alto voltaje. Cadapanel de distribuciónse produce bajo un estricto sistema de gestión de calidad ISO 9001, lo que garantiza una calidad constante, un rendimiento confiable y el pleno cumplimiento de los estándares internacionales.
