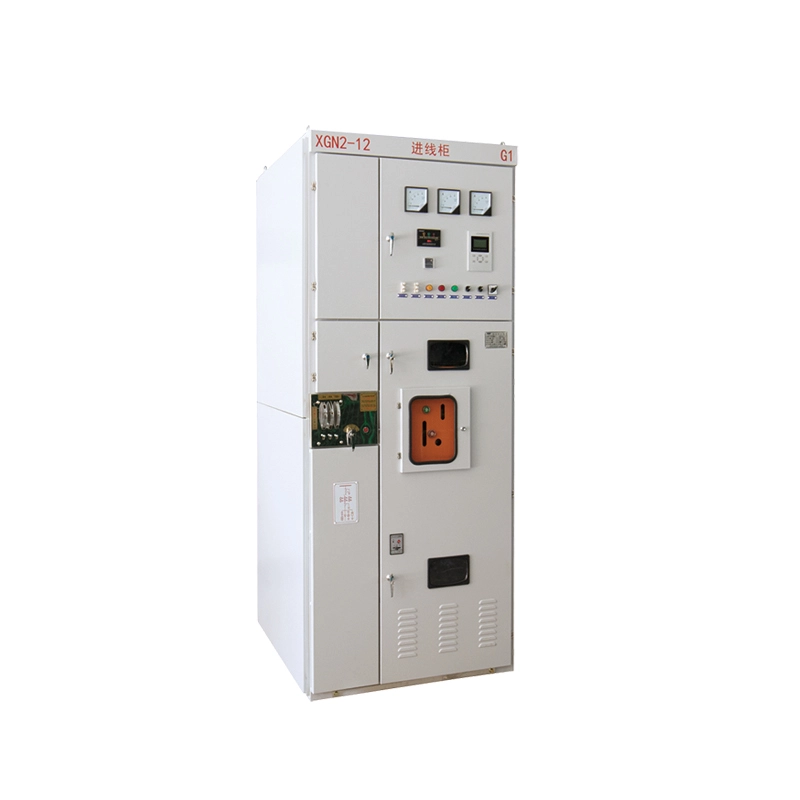

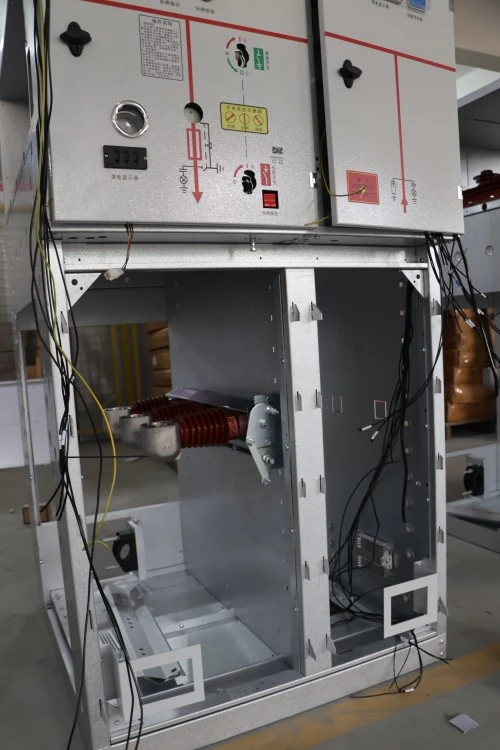

Dispositivo de distribución de alto voltaje de tipo fijo tipo caja XGN

¿Qué es este equipo?

El tablero de distribución de alto voltaje de tipo fijo tipo caja XGN (XGN significa “tipo fijo tipo caja”) es un dispositivo de distribución con carcasa metálica,aparamenta interior de alta tensiónasamblea. Se utiliza principalmente en sistemas de alimentación de CA trifásicos con voltajes nominales de 6 kV, 10 kV, 20 kV o 35 kV y una frecuencia nominal de 50/60 Hz.

¿Qué hace?

Este equipo se utiliza para recibir y distribuir energía eléctrica, así como para controlar, proteger y monitorear líneas eléctricas y transformadores. A diferencia del tablero de distribución de tipo extraíble, el tablero de distribución de alto voltaje de tipo fijo tipo caja XGN utiliza disyuntores e interruptores de desconexión de montaje fijo con espacios de aislamiento visibles, lo que lo hace más rígido, rentable y más fácil de mantener en muchas aplicaciones industriales y comerciales de mediana escala.

Desglose del código del modelo:

XGN – Tipo caja Tipo fijo Interior Encerrado en metal

Tipo caja: carcasa metálica completamente cerrada

Tipo fijo: instalación fija de componentes de conmutación principales

Aplicaciones típicas:

Salas de distribución de energía en fábricas, complejos residenciales, centros comerciales, hospitales, centros de datos y estaciones de energía renovable.

Descripción del Producto

La aparamenta de alta tensión de tipo fijo tipo caja XGN es una solución de aparamenta estandarizada, económica y altamente confiable. Su estructura central incluye un disyuntor de vacío de montaje fijo, un interruptor de aislamiento de tres posiciones, transformadores de corriente, transformadores de voltaje y un mecanismo de enclavamiento integral. La carcasa está hecha de acero laminado en frío o acero inoxidable de alta calidad, recubierta con polvo electrostático para una excelente resistencia a la corrosión.

Parámetros eléctricos clave: tensión nominal de 12 kV (24 kV/40,5 kV opcional), corriente nominal de hasta 3150 A, corriente soportada en cortocircuito de hasta 40 kA. ElaparamentaCumple totalmente con los estándares GB3906 e IEC62271‑200.

Su diseño compacto (ancho típico 800 mm, profundidad 900 mm, altura 2200 mm) ahorra valioso espacio. Todos los compartimentos de alto voltaje están completamente cerrados y entrelazados, lo que garantiza un funcionamiento seguro. El panel frontal incluye diagramas mímicos claros, luces indicadoras y botones de disparo de emergencia.

La aparamenta de alta tensión de tipo fijo tipo caja XGN es especialmente adecuada para proyectos donde se prioriza la operación simple, el bajo costo inicial y el fácil mantenimiento sobre la configurabilidad extraíble.

Parámetro del producto (especificación)

Característica y aplicación del producto

Características clave

1. Simplicidad de tipo fijo: menor tasa de fallas

Sin complicadas estructuras de carriles móviles. La aparamenta de alta tensión de tipo fijo tipo caja XGN utiliza conexiones atornilladas o de contacto directo, lo que reduce en gran medida los riesgos de fallas mecánicas.

2. Contactos de desconexión visibles: seguros para bloqueo/etiquetado

El interruptor de aislamiento proporciona posiciones de contacto claramente visibles. Los operadores pueden confirmar visualmente la separación del circuito antes del mantenimiento, una ventaja de seguridad crítica sobre los engranajes de tipo mini o de aceite más antiguos.

3. Compacto y que ahorra espacio

Ancho tan bajo como 600 mm para versiones de 12 kV. Ideal para modernización en subestaciones con espacio limitado.

4. Totalmente entrelazado: evita un mal funcionamiento

Los enclavamientos mecánicos y eléctricos entre el disyuntor, el interruptor de aislamiento y la cubierta frontal cumplen con los requisitos de las “cinco prevenciones”.

5. Adaptable a entornos hostiles

Los calentadores anticondensación y el gabinete frontal IP4X garantizan un funcionamiento confiable en ambientes húmedos o polvorientos.

Áreas de aplicación

● Plantas industriales: suministro de energía para líneas de producción.

● Complejos comerciales – sala de distribución principal

● Centros de datos: conmutación de energía de respaldo

● Centrales de energía eólica/solar: captación de media tensión

● Hospitales: conmutación de potencia dual con engranaje fijo

Preguntas y respuestas

P: ¿Cuál es la diferencia entre su tablero de distribución de alto voltaje de tipo fijo tipo caja XGN y un tipo extraíble (como KYN)?

R: Gran pregunta. La aparamenta de alta tensión de tipo fijo tipo caja XGN tiene disyuntores de montaje fijo. No se puede “desplegar” el martillo, pero se obtiene una estructura más rígida, un costo inicial más bajo y un mantenimiento más sencillo. Para aplicaciones donde la redundancia de alta disponibilidad no es crítica (por ejemplo, menos de 500 operaciones por año), el tipo fijo es más económico y confiable.

la puerta.

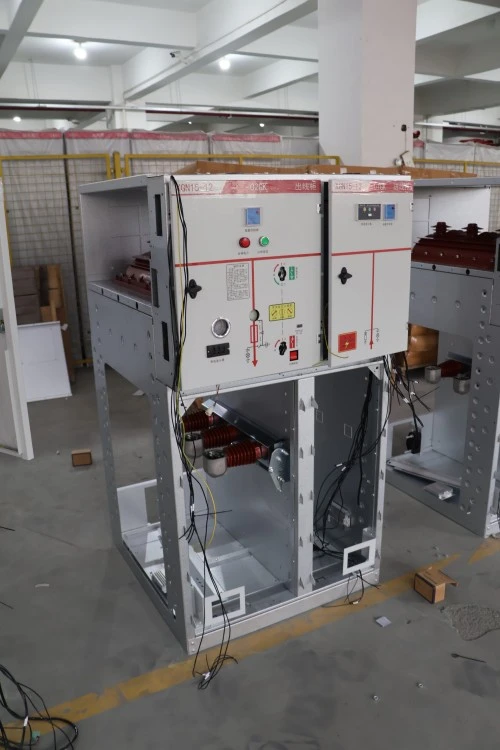

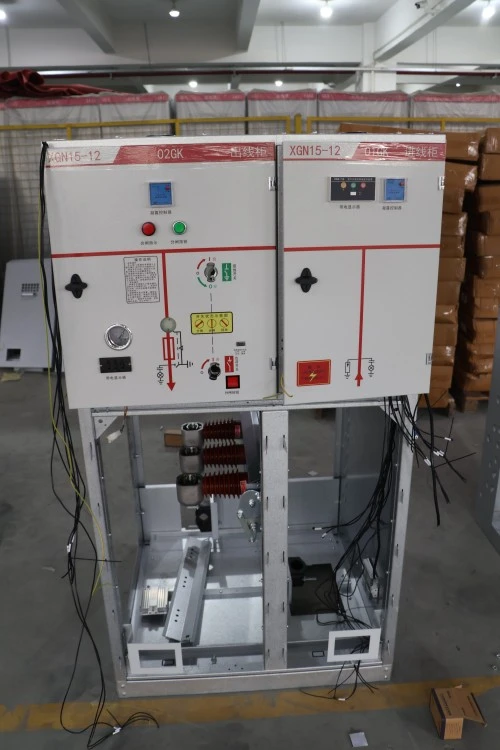

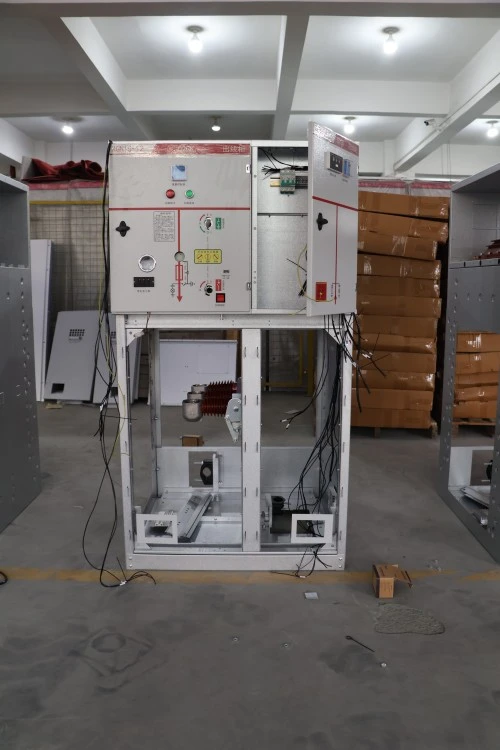

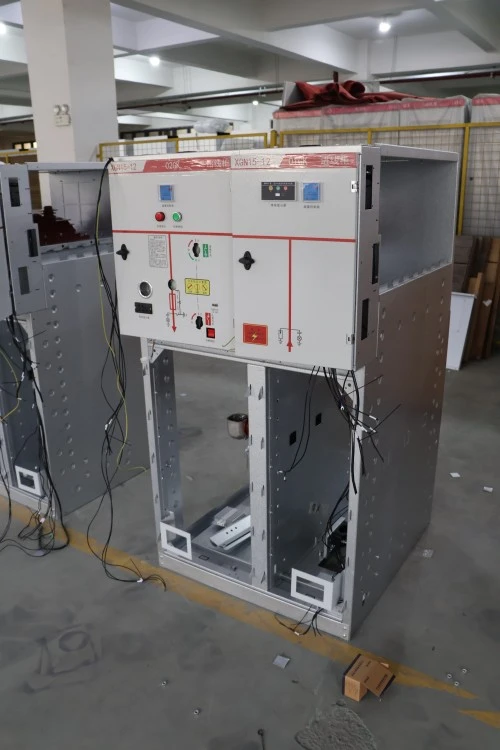

Detalles de producción

1. Fabricación de gabinetes

Placa de acero laminada en frío (≥2 mm de espesor) o acero inoxidable 304

Doblado, soldadura y tratamiento de superficies en casa.

Recubrimiento en polvo electrostático (espesor ≥60μm, prueba de niebla salina ≥240h)

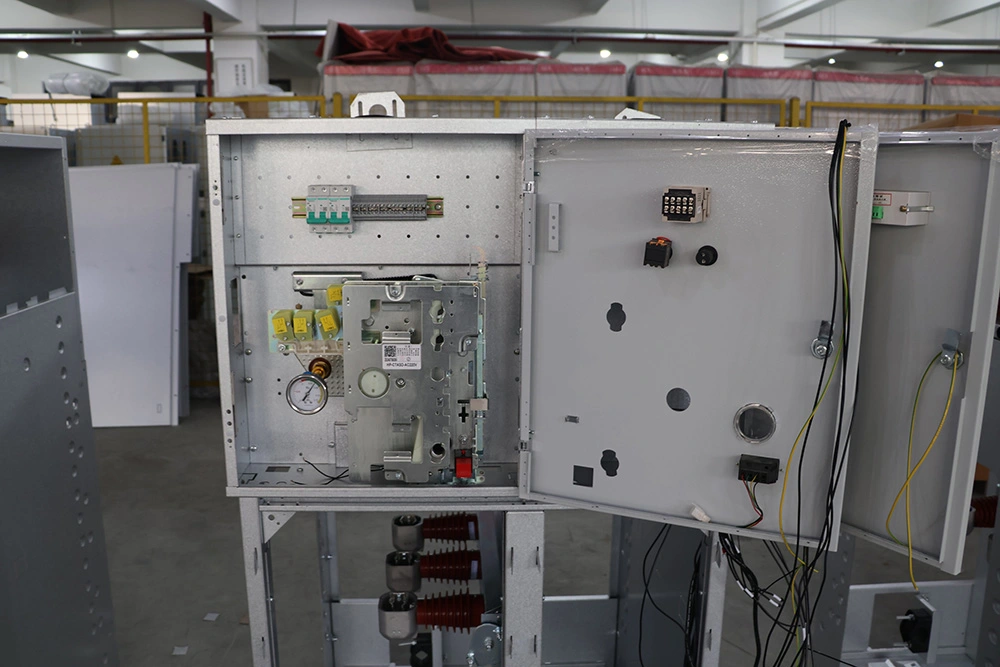

2. Componentes principales

Disyuntor de vacío de montaje fijo (marca: Lugao / opcional Siemens, ABB)

Interruptor seccionador de tres posiciones con rotura visible

Barras colectoras de cobre (estañadas o plateadas)

Transformadores de corriente/tensión (clase de precisión 0,5 / 0,2S)

3. Cableado interno

Números de cables, bloques de terminales y conductos de plástico claramente marcados

Cableado secundario probado a 2kV durante 1 minuto

Todos los cables son retardantes de llama y resistentes a 105 °C.

4. Pruebas de fábrica

Prueba de tensión soportada a frecuencia industrial

Medición de resistencia del circuito principal

Prueba de funcionamiento mecánico (≥200 veces)

Verificación de la función de enclavamiento

Medición de descarga parcial (≤10pC)

Aparamenta XGN frente a KYN

Elegir entre tablero de distribución de tipo fijo XGN yDispositivo de distribución extraíble KYN Depende de los requisitos de su proyecto, la estrategia de mantenimiento y el presupuesto. El tablero XGN está diseñado para aplicaciones que priorizan la confiabilidad, la operación simple y menores costos de inversión, mientras que el tablero KYN es más adecuado para sistemas que requieren mantenimiento frecuente o alta flexibilidad operativa.

Certificación y Garantía de Calidad

● Cumple con IEC 62271‑200

● Certificado GB 3906

● Prueba de falla de arco interno (IAC A-FL) – opcional

● Sistema de gestión de fábrica ISO 9001:2015

● Informes de pruebas de tipo de la estación nacional de pruebas de aparatos de alto voltaje (Xi’an/Beijing)

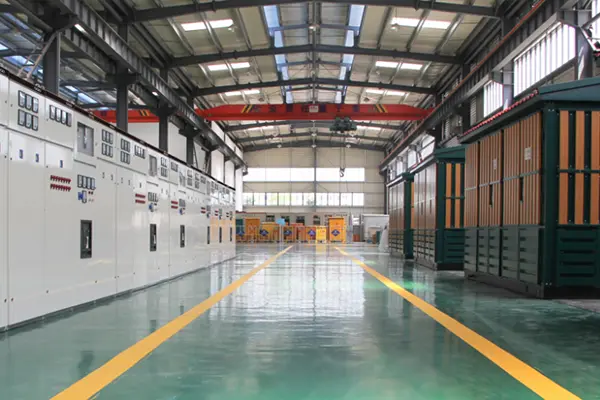

Nuestro tablero XGN se fabrica en una moderna instalación de producción equipada con máquinas de corte por láser CNC, centros de doblado CNC, sistemas de soldadura robótica, líneas de procesamiento de barras colectoras de cobre y laboratorios integrales de pruebas de alto voltaje. Su tablero de distribución de alto voltaje de tipo fijo XGN se enviará con un conjunto completo de informes de prueba, diagramas de cableado y manuales de operación en inglés y chino.

Ventajas en comparación con la competencia: ¿por qué elegir Lugao?

Embalaje y entrega

Estándar de embalaje

● Cajas individuales de madera contrachapada de alta resistencia con película resistente a la humedad

● Acolchado interno de espuma para componentes

● Todos los terminales de salida cubiertos con tapas aislantes

● Secciones de barras empacadas por separado con etiquetas

Marcas de envío

● Número de pedido, destino, peso, señales de "Frágil" y "No apilar"

Opciones de entrega

● MANDO Ningbo/Shanghai

● Plazo de entrega: 15 a 25 días para la configuración estándar

Compromiso de servicio posventa

● Período de garantía: 12 meses desde la fecha de envío (ampliable a 24 o 36 meses según contrato de servicio)

● Soporte técnico: consulta gratuita de por vida; solución de problemas remota en 2 horas durante los días hábiles

● Servicio de campo: guía de instalación disponible; Manejo de fallas en el sitio según sea necesario (gratis durante la garantía)

● Suministro de repuestos: repuestos comunes almacenados; Entrega por mensajería al día siguiente para pedidos urgentes.
