Aparamenta de distribución cerrada de metal de CA fija de alto voltaje

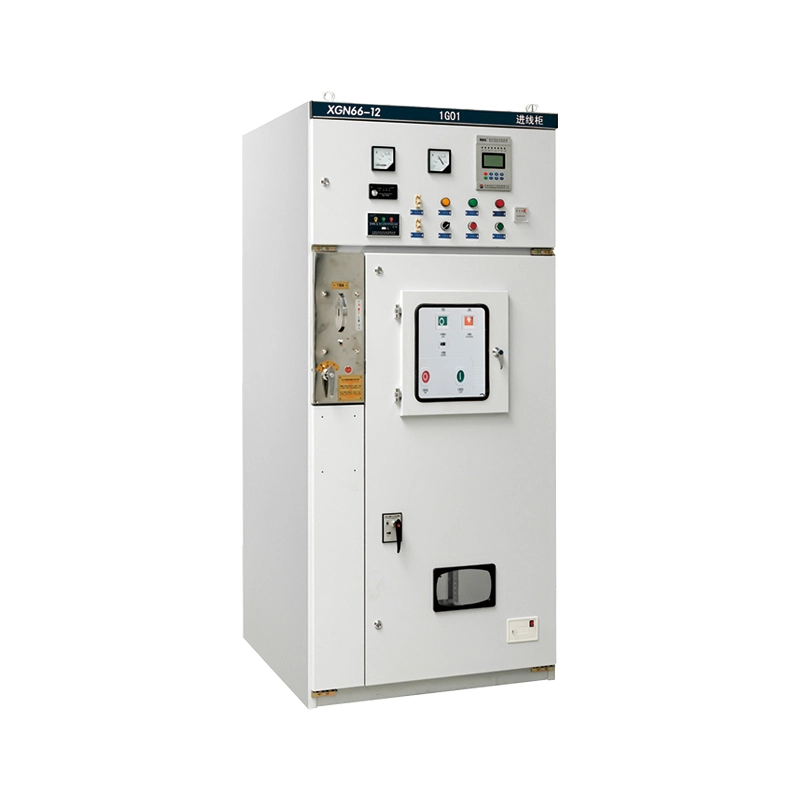

El tablero de distribución fijo de CA de alto voltaje en gabinete metálico (modelo: XGN66-12) es un conjunto completo de tablero de distribución para interiores con aislamiento de aire. Está diseñado para sistemas de energía trifásicos de CA 50/60 Hz que funcionan a voltajes nominales de 3,6 kV, 7,2 kV y 12 kV.

A diferencia de las variantes extraíbles, este tablero de distribución fijo de CA con gabinete metálico utiliza un disyuntor de vacío de montaje fijo y un sistema de aislamiento estructurado. Esta filosofía de diseño simplifica las conexiones del circuito principal, mejora la estabilidad mecánica y proporciona una solución rentable sin comprometer la seguridad. El gabinete está fabricado con placas de acero laminado en frío de alta resistencia, soldadas y atornilladas para formar una estructura robusta que resiste la deformación durante el transporte y la operación. Sirve como interfaz crítica para recibir energía eléctrica de la red y distribuirla a transformadores, motores y otras cargas de alto voltaje, ofreciendo funciones integradas de control, medición y protección en un espacio único y compacto.

Característica y aplicación del producto

Funciones clave (estilo de preguntas y respuestas)

P: ¿Qué hace que el diseño "fijo" de este tablero de distribución de CA fijo de alto voltaje en gabinete metálico sea mejor que los tipos extraíbles?

R: Simplicidad y Fuerza. Debido a que los componentes principales son fijos, las conexiones del circuito primario son más robustas y menos propensas a los problemas de desgaste de los contactos asociados con los carros de mano en movimiento. Este diseño permite un volumen de gabinete más pequeño (casi un 50% más pequeño que los diseños tradicionales), lo que lo hace perfecto para subestaciones interiores con espacio limitado. Por lo general, también ofrece un costo de adquisición inicial más bajo y al mismo tiempo mantiene un mecanismo de entrelazado de "cinco pruebas" para evitar un mal funcionamiento.

P: ¿Cómo garantiza Lugao Power la seguridad del personal operativo?

R: La seguridad está integrada en la mecánica. Elaparamentaestá equipado con un sistema de bloqueo mecánico obligatorio entre el interruptor principal, el seccionador y las puertas del armario. El tablero de distribución cerrado de metal de CA fijo de alto voltaje cuenta con un punto de interrupción visible (interruptor de aislamiento), lo que permite a los operadores confirmar visualmente que la energía está apagada antes del mantenimiento, cumpliendo con los estándares globales de seguridad eléctrica. Además, componentes como el seccionador GN30-12 están completamente cerrados para evitar la exposición al arco eléctrico.

P: ¿En qué entornos se puede utilizar este producto?

R: Este producto está diseñado para entornos industriales hostiles. Funciona de forma fiable en temperaturas que oscilan entre -25 °C y +40 °C y altitudes de hasta 1000 m (personalizable para altitudes más altas). Es ampliamente utilizado en:

1. Centrales y Subestaciones Eléctricas: Como unidad principal de entrada/salida.

2. Empresas Industriales y Mineras: Para el control de maquinaria pesada y transformadores.

3. Edificios de gran altura: Para salas de distribución de energía en sótanos o pisos técnicos.

4. Energías Renovables: Como punto de sincronización de parques eólicos o solares.

P: ¿Este tablero de distribución cerrado de metal de CA fijo de alto voltaje admite un mantenimiento sencillo?

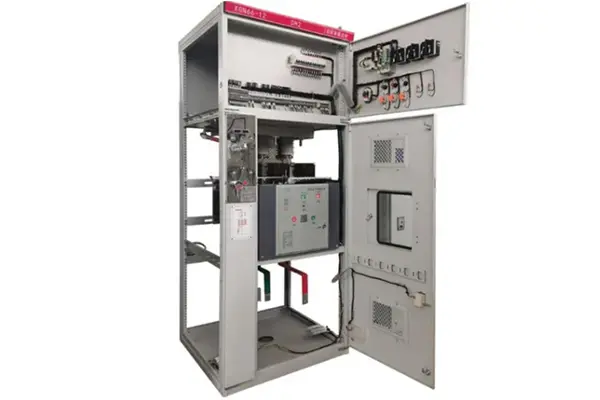

R: Absolutamente. A pesar de estar "reparado", el mantenimiento es sencillo. El panel frontal permite un fácil acceso al compartimento del disyuntor y la cámara de la barra colectora está aislada en la parte superior. La sustitución de fusibles (en combinaciones de fusibles) es sencilla y segura.

Detalles de producción y garantía de calidad

Artesanía técnica

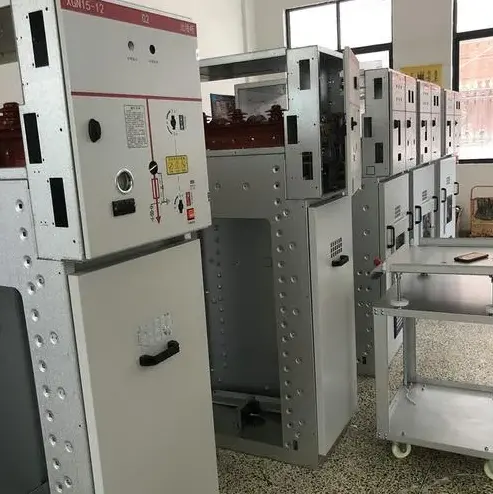

● Fabricación avanzada: La carcasa metálica se procesa mediante máquinas punzonadoras, dobladoras y cizallas CNC, lo que garantiza una alta precisión e intercambiabilidad. El marco se ensambla con pernos de alta resistencia, eliminando la deformación por soldadura.

● Rendimiento del aislamiento: el sistema utiliza aire como medio aislante principal. Sin embargo, a través del espaciado optimizado de las fases de las barras colectoras y el uso de aisladores de alta fuga, el tablero de distribución fijo de CA de alto voltaje en gabinete metálico pasa fácilmente la prueba de voltaje soportado de frecuencia industrial de 42 kV.

● Mecanismo de enclavamiento: Utilizamos un sistema de enclavamiento confiable de "cinco prevenciones":

1. Impide el cierre del interruptor si el seccionador de tierra está cerrado.

2. Impide el cierre del seccionador de tierra si el disyuntor está cerrado.

3. Evita la apertura de los paneles delantero/trasero si el interruptor está bajo tensión.

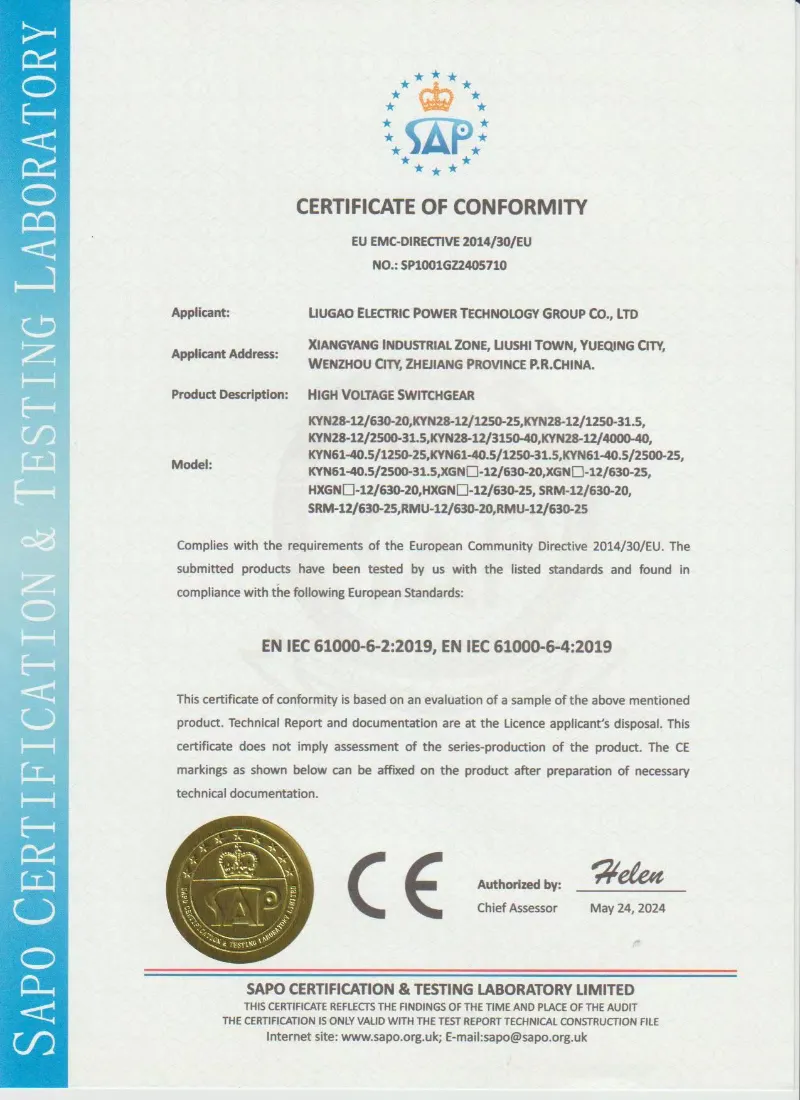

Certificaciones

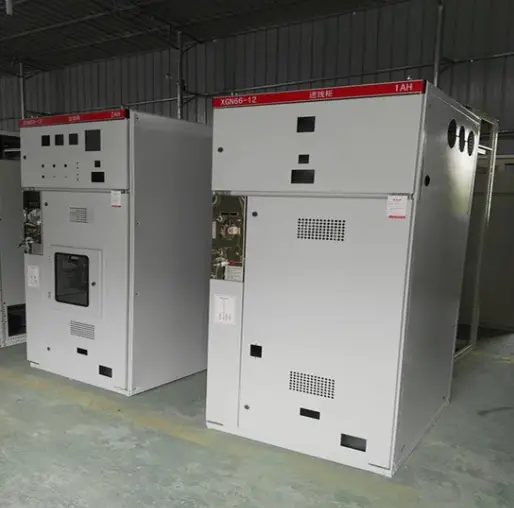

● Lugao Power Co., Ltd.Se adhiere a estrictas directrices internacionales. Nuestra serie XGN66-12 está completamente probada y cumple con IEC 62271-200 (dispositivos de distribución y control de CA en gabinete metálico). También contamos con certificaciones ISO 9001 para nuestras instalaciones de producción, lo que garantiza una calidad constante.

Parámetro del producto (especificación)

Seleccionar la calificación correcta es fundamental. Para un transformador de 1000 kVA a 12 kV, recomendamos una corriente nominal de 630 A con una capacidad de resistencia de corta duración de 25 kA para manejar posibles corrientes de falla de manera efectiva. Consulte a nuestros ingenieros para cálculos de carga específicos.

¿Por qué elegir Lugao Power Co., Ltd.?

Experiencia comprobada en exportación:Con más de 500 unidades desplegadas con éxito en Filipinas, Vietnam, Arabia Saudita y Nigeria durante los últimos cinco años, nuestras soluciones de embalaje (incluidas cajas de acero reforzado y película anticorrosión VCI) han sido probadas en combate para transporte marítimo de larga distancia y almacenamiento en puertos húmedos.

Personalización real:Más allá de la coincidencia de colores RAL, proporcionamos relaciones CT/VT personalizadas y configuraciones de contactos auxiliares para adaptarse a sus esquemas de relés de protección existentes (compatibles con ABB/Siemens/Schneider).

Cadena de suministro ágil:Aprovechando nuestro ecosistema de componentes local, garantizamos un plazo de entrega de 15 a 20 días, significativamente más rápido que sus homólogos europeos, sin sacrificar la calidad de los componentes clave (interruptores en vacío VS1/ZN63).

Respuesta posventa

Línea directa:Consultas técnicas respondidas en 2 horas (24 horas al día, 7 días a la semana).

Logística de repuestos:Los repuestos críticos se envían a través de DHL/FedEx dentro de las 48 horas.

Documentación Digital:Proporcionamos diagramas de cableado, SLD y manuales de operación completos en inglés a través de un enlace en la nube antes de la salida del barco, lo que permite que el equipo de su sitio se prepare con anticipación.
