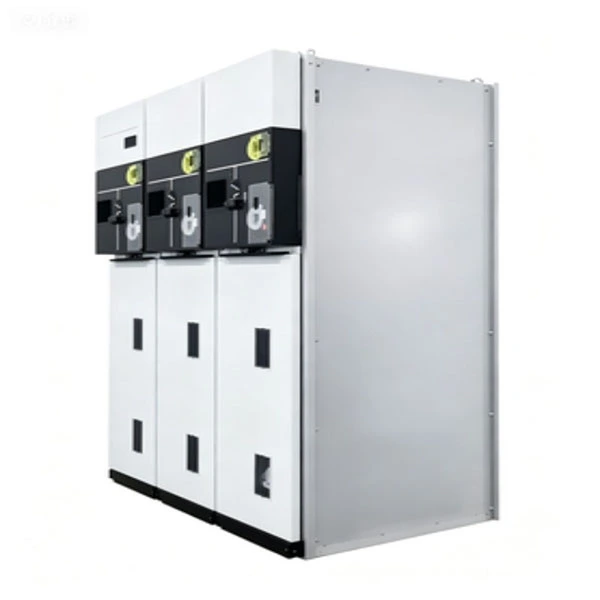

RMU compacta, sellada y totalmente aislada

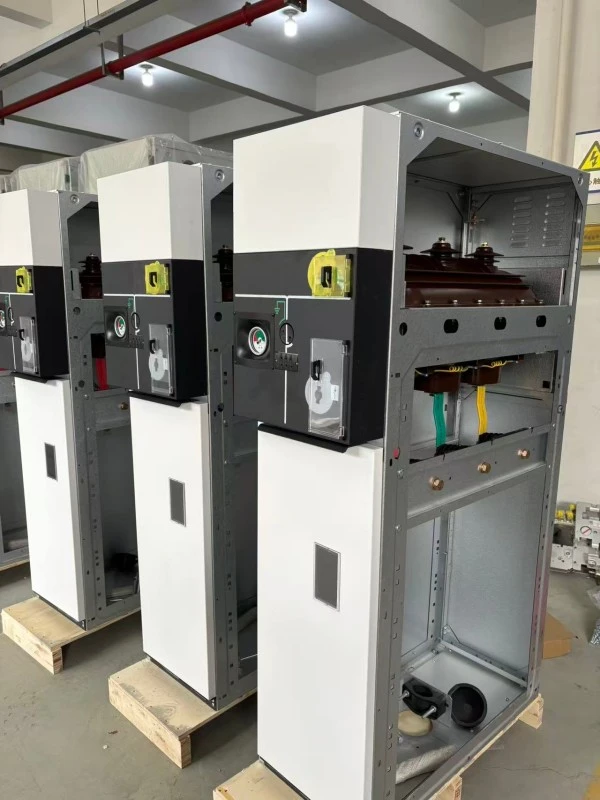

La RMU compacta, sellada y totalmente aislada (Unidad principal de anillo) es una aparamenta en envolvente metálica ensamblada en fábrica y con ensayo de tipo. Integra interruptores-seccionadores, disyuntores de vacío, fusibles y seccionadores de tierra en un único tanque de acero inoxidable completamente sellado y aislado.

¿Qué hace?

Conecta y aísla bucles de energía en redes de distribución secundaria (6kV–24kV)

Proporciona aislamiento de fallas y conmutación de bucles para redes eléctricas de alta confiabilidad.

A diferencia de las RMU tradicionales con aislamiento de aire, esta RMU compacta, sellada y totalmente aislada utiliza SF6 o gas aislante ecológico como medio de aislamiento primario, eliminando el ingreso de humedad, la acumulación de polvo y la intrusión de animales, lo que la hace ideal para áreas costeras, desérticas, de gran altitud y altamente contaminadas.

Descripción del Producto

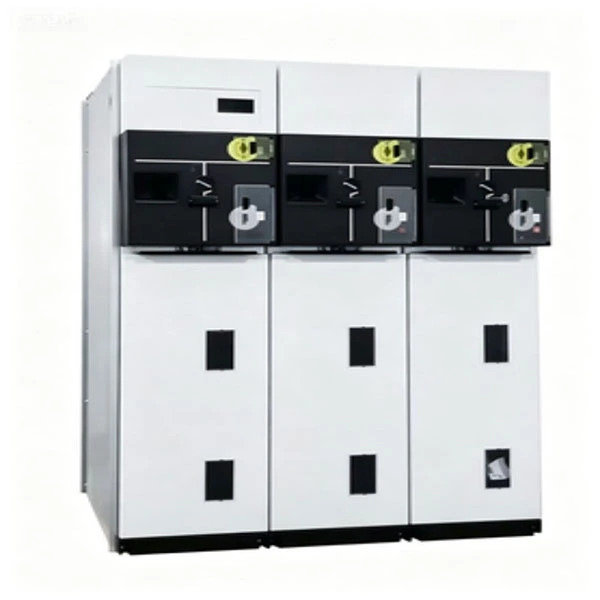

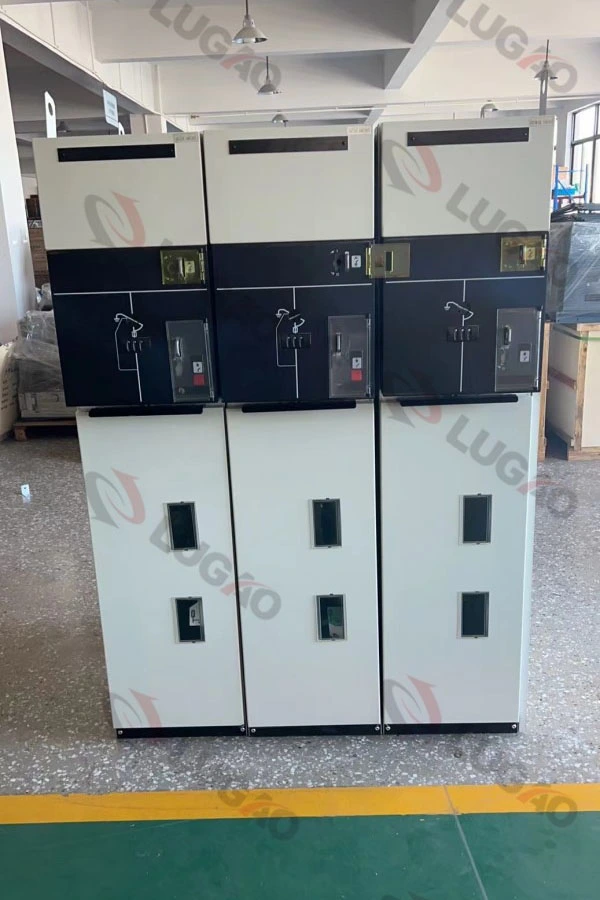

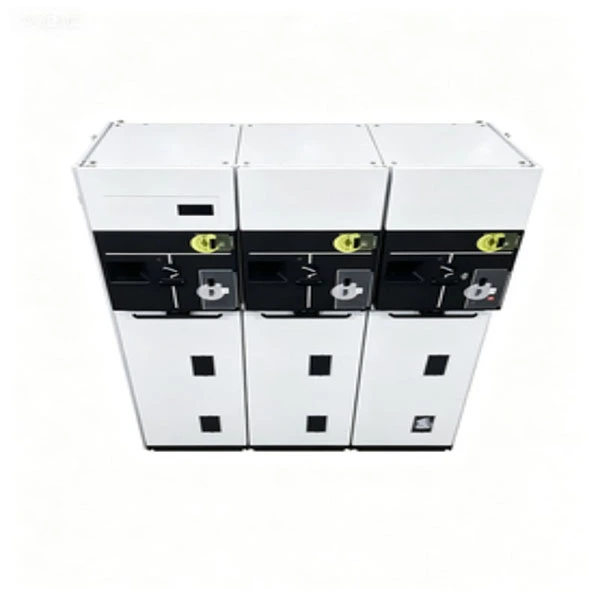

Nuestra RMU compacta, sellada y totalmente aislada es una unidad principal en anillo de próxima generación desarrollada para distribución de energía urbana, parques industriales, plantas de energía eólica/solar y proyectos de infraestructura como aeropuertos y centros de datos. La tensión nominal oscila entre 12 kV y 24 kV, con una corriente nominal de 630 A para barras colectoras principales y 125 A para circuitos protegidos por fusibles.

Características técnicas principales:

1. Tanque de acero inoxidable completamente sellado (grado de protección IP67)

2. Aislamiento de gas SF6 (o gas ecológico alternativo)

3. Clasificación de arco interno IAC AFLR 20kA/1s

4. Vida mecánica: hasta 5.000 operaciones para interruptores-seccionadores

5. Compartimentos de conexión de cables integrados con protección contra tirones

6. Control remoto opcional e integración SCADA

7. La RMU compacta, sellada y totalmente aislada no requiere limpieza interna ni calefacción anticondensación, lo que reduce drásticamente los costos de mantenimiento en comparación con el tablero de distribución de tipo abierto.

Parámetro del producto (especificación)

Característica y aplicación del producto

Características clave

1. Completamente sellado, completamente aislado---Sin influencia de la humedad, niebla salina, polvo o animales pequeños.

2. Estructura compacta: el ancho suele ser de 350 a 450 mm por unidad, lo que ahorra hasta un 50 % de espacio.

3. Diseño a prueba de arcos---Cumple con IAC AFLR 20kA/1s, lo que garantiza la seguridad del operador.

4. Sin mantenimiento durante más de 20 años. No es necesario limpiarlo, secarlo ni rellenarlo con gas en condiciones normales.

5. Rotura visible ---Ventana de observación opcional para la posición del interruptor de rotura de carga.

6. Alta confiabilidad mecánica --- Mecanismo de acero inoxidable con rodamientos sellados.

7. Listo para ser inteligente: puede equiparse con PT, CT y mecanismos operativos motorizados para la automatización.

Escenarios de aplicación

● Redes de distribución de energía urbana---Complejos residenciales, edificios comerciales, hospitales, centros de datos.

● Proyectos de energías renovables---Estaciones elevadoras de turbinas eólicas, líneas de recolección de parques solares.

● Construcción de infraestructuras---Aeropuertos, metros, túneles, puertos.

● Suministro eléctrico temporal y de emergencia---Subestaciones móviles, obras de construcción.

● Zonas industriales---Fábricas que requieren alta confiabilidad y bajo mantenimiento.

Preguntas y respuestas

P1: ¿Cómo funciona la RMU compacta, sellada y totalmente aislada en entornos costeros con alta humedad?

R: Excelente. Debido a que la RMU completamente aislada utiliza un tanque de acero inoxidable completamente sellado con protección IP67, la humedad no puede ingresar al compartimiento de aislamiento. No se requieren calentadores anticondensación. Esta es una gran ventaja sobre los equipos de distribución de tipo abierto, que a menudo sufren descargas disruptivas internas en regiones de alta humedad.

P2: ¿Cuál es la tasa de fuga de gas? ¿Necesito recargar durante su vida útil?

R: Nuestro proceso de fabricación incluye pruebas de fugas de helio para garantizar una tasa de fugas inferior al 0,1 % anual. En funcionamiento normal, no es necesario recargar gas en un plazo de 30 años. Se incluye una alarma de baja presión como característica opcional para alerta temprana.

P3: ¿Es la RMU compacta, sellada y totalmente aislada a prueba de incendios?

R: Sí. El tanque está hecho de acero inoxidable de 2 mm de espesor y la prueba de arco interno garantiza que, en el raro caso de una falla interna, el arco se contenga sin expulsar gases calientes al frente o a los lados. Para aplicaciones sensibles al fuego (por ejemplo, hospitales, centros de datos), también ofrecemos un revestimiento de protección pasiva contra incendios opcional.

P4: ¿Puedo integrar esta RMU con mi sistema SCADA existente?

R: Absolutamente. La RMU compacta admite mecanismos operativos motorizados, contactos auxiliares y módulos de comunicación (RS485, Modbus, IEC 61850 opcionales). La posición, las fallas y el estado de presión en tiempo real se pueden monitorear de forma remota.

P5: ¿Cuál es la diferencia entre suRMU¿Y los gabinetes tradicionales con aislamiento de aire?

R: Los gabinetes tradicionales con aislamiento de aire requieren una limpieza regular, grandes distancias libres y calefacción anticondensación. Nuestra RMU compacta, sellada y totalmente aislada elimina todos estos requisitos: espacio más pequeño, mayor confiabilidad y menor costo total de propiedad en 10 a 20 años.

P6: ¿Ofrecen una garantía de 12 meses?

R: Sí, ofrecemos una garantía estándar de 12 meses a partir de la fecha de envío, con la opción de extenderla a 24 o 36 meses bajo un contrato de servicio pago. Durante el período de garantía, cualquier defecto de fabricación se repara o reemplaza de forma gratuita.

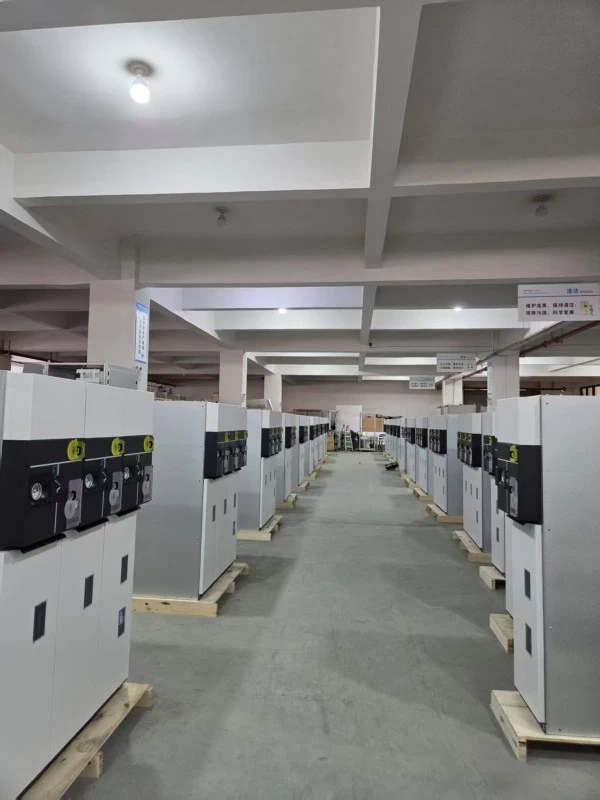

Detalles de producción

Proceso de tanque y sellado

El tanque de la RMU compacta, sellada y totalmente aislada está fabricado en acero inoxidable AISI 304 de 2 mm de espesor, soldado con láser y probado contra fugas de helio. El sellado utiliza juntas tóricas dobles hechas de caucho de nitrilo hidrogenado (HNBR), que mantiene la elasticidad durante más de 30 años sin envejecer ni agrietarse. Todos los casquillos son de fundición epóxica con protectores integrados para eliminar la descarga parcial.

Aislamiento e interrupción del arco

El interruptor-seccionador funciona en gas SF6 a una presión relativa de 0,04 a 0,05 MPa. El diseño de extinción de arco tipo soplador garantiza la interrupción de una corriente de carga de hasta 630 A y la conexión/interrupción de las corrientes de carga del cable. Se encuentran disponibles módulos disyuntores de vacío opcionales para la protección del transformador, integrados con fusibles limitadores de corriente para formar una unidad "combinada".

Mecanismo operativo

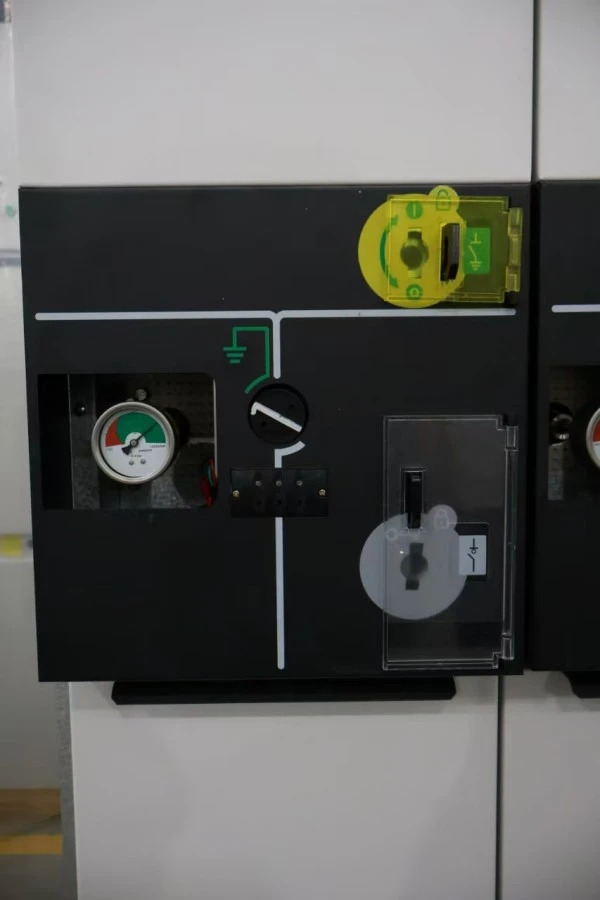

El interruptor de tres posiciones (cerrado/abierto/conectado a tierra) es accionado por un mecanismo mecánico asistido por resorte con un indicador de posición claro. Todas las piezas móviles están selladas dentro del tanque, eliminando la oxidación y la acumulación de polvo. El panel frontal incluye enclavamientos mecánicos que evitan:

1. Cerrar el seccionador de tierra cuando el seccionador de carga está cerrado

2. Apertura de la tapa del compartimento de cables cuando el seccionador de tierra está abierto

Conexión de cables y puesta a tierra

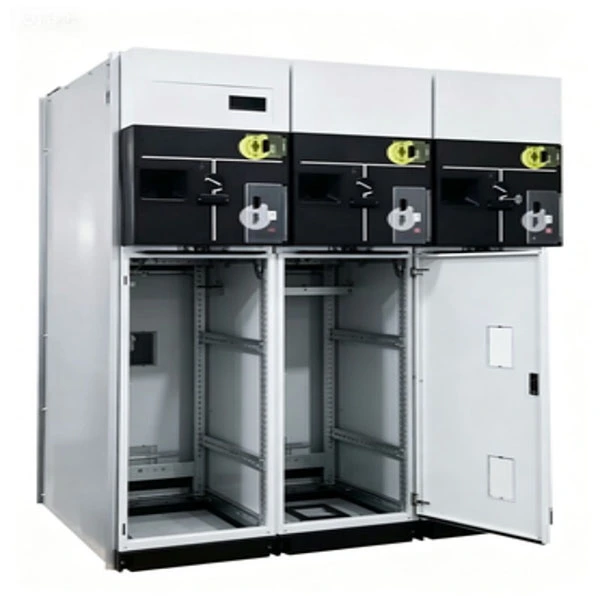

Los compartimentos para cables están diseñados para cables individuales o paralelos con soporte de cono de tensión. Las cajas de cables estándar aceptan terminaciones termocontraíbles o en frío. Una barra de tierra de cobre integrada recorre todas las unidades, con puntos de conexión a tierra duales para cumplir con las normas de seguridad.

Garantía de calidad y pruebas

Cada RMU compacta, sellada y totalmente aislada se somete a pruebas de rutina antes del envío:

● Medición de resistencia del circuito principal

● Prueba de tensión soportada a frecuencia industrial (42 kV/1 min para 12 kV; 65 kV/1 min para 24 kV)

● Prueba de impulso de rayo (pico de 75 kV para 12 kV; pico de 125 kV para 24 kV)

● Prueba de fuga de gas (espectrometría de masas de helio)

● Prueba de funcionamiento mecánico (200 ciclos)

● Medición de descarga parcial (<5pC)

● Verificación de arco interno (prueba de tipo, realizada por un laboratorio externo)

● Todos los productos cumplen con IEC 62271-200, GB 3906, GB/T 11022 y GB/T 3804.

Embalaje y entrega

Embalaje: Cajas de exportación de madera con espuma a prueba de golpes y barrera contra la humedad. Cada unidad está envuelta individualmente en plástico sellado al vacío con bolsas desecantes.

Accesorios: manija de operación, kit de puesta a tierra, juntas tóricas de repuesto, terminales de cable y manual de instalación.

Entrega: FOB Shanghai o Ningbo. Entrega estándar entre 25 y 35 días después de la confirmación del pedido. Flete aéreo disponible para proyectos urgentes.
