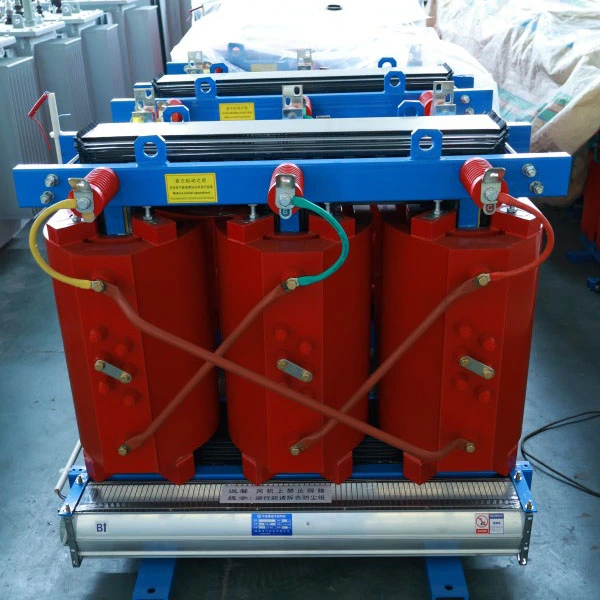

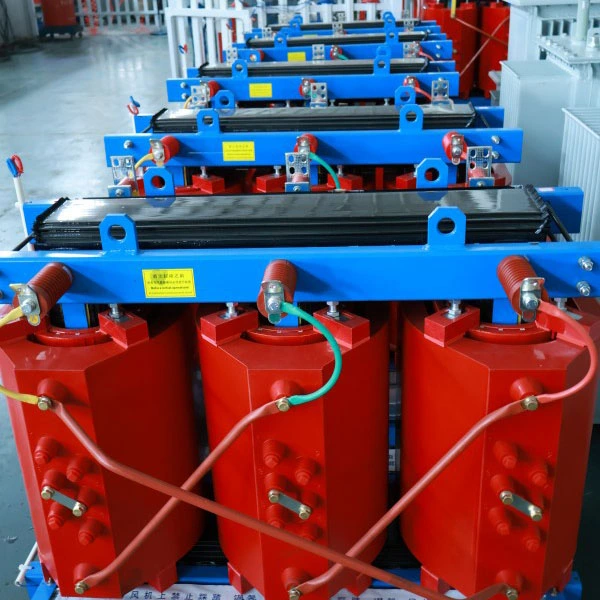

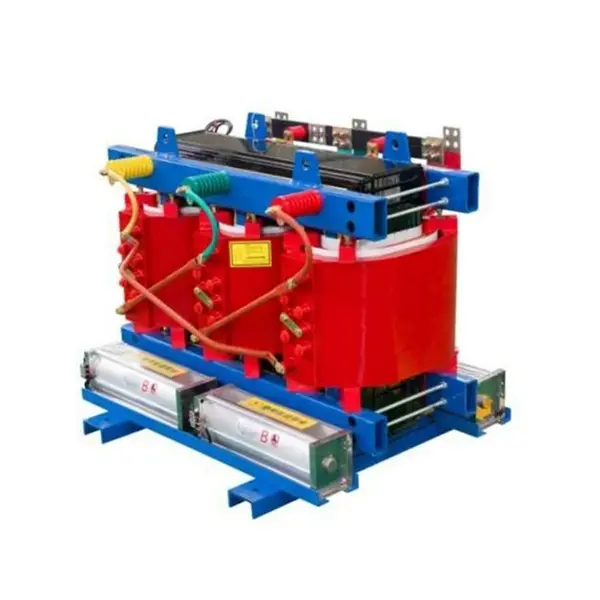

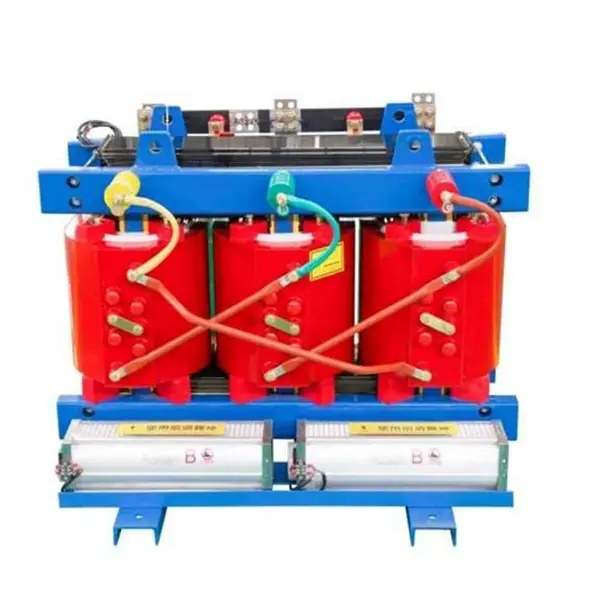

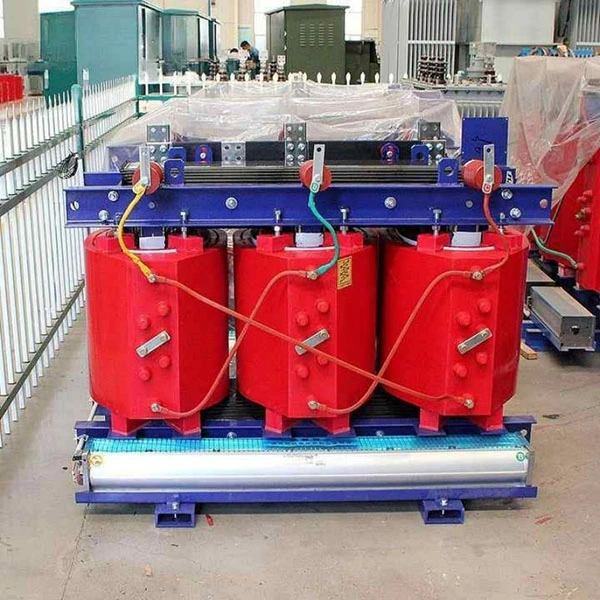

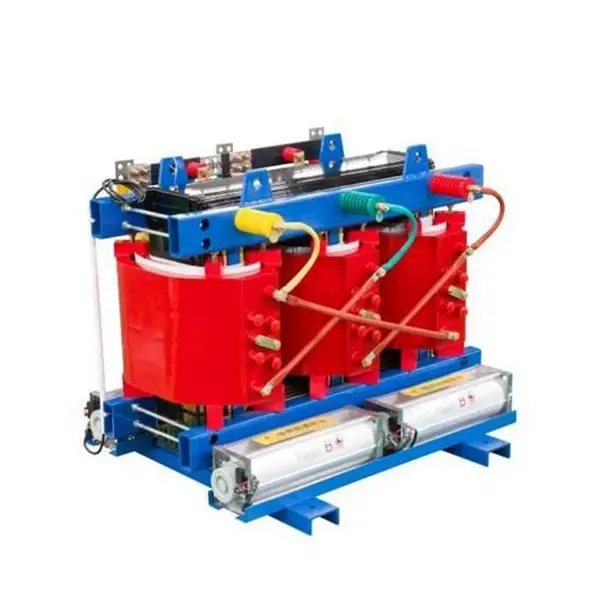

Transformador de potencia fundido de resina epoxi SCB13 800kva

¿Qué es este equipo?

El transformador de potencia fundido en resina epoxi SCB13-800kVA es un transformador de potencia trifásico fabricado mediante un proceso de fundición de resina epoxi al vacío. Pertenece a la familia de transformadores de tipo seco energéticamente eficientes.

Desglose del código del modelo:

● S – Trifásico

● C – Resina fundida (epoxi)

● B – Devanado de lámina de bajo voltaje

● 13 – Código de serie de rendimiento, que representa el nivel de eficiencia energética

¿Qué hace?

La función principal de este equipo es reducir el alto voltaje (10 kV o 35 kV) a bajo voltaje (400 V/380 V), proporcionando energía segura y estable a diversas cargas eléctricas. A diferencia de los transformadores tradicionales llenos de aceite, no utiliza aceite aislante para enfriar. En cambio, funciona con aislamiento sólido epoxi combinado con refrigeración por aire natural.

Descripción del Producto

El transformador de potencia fundido en resina epoxi SCB13-800kVA es un transformador de alta eficiencia,transformador seco trifásicoDiseñado para la distribución de energía moderna. Cuenta con fundición al vacío de resina epoxi, devanados de lámina de bajo voltaje y cumple con los estándares de eficiencia energética GB 20052-2020 Nivel 2 (acercándose al Nivel 1). Ideal para aplicaciones que exigen ahorro de energía, seguridad contra incendios y confiabilidad.

Clasificado a 800 kVA con una relación de voltaje estándar de 10 kV/0,4 kV (personalizable a 6 kV, 20 kV o 35 kV). El aislamiento sólido epoxi sin aceite elimina los riesgos de fugas, incendios y explosiones, lo que lo hace adecuado para edificios de gran altura, metros, hospitales, centros de datos y plantas químicas.

Rendimiento eléctrico clave: pérdida sin carga ≤1090W, pérdida de carga (120°C) ≤6260W, impedancia de cortocircuito 6% (ajustable 4%-10%), descarga parcial ≤5pC y ruido ≤55dB a 1 metro.

Equipado con un sistema inteligente de control de temperatura (sensores PT100, arranque/parada automática del ventilador, alarma y disparo de sobrecalentamiento) y comunicación RS485 para integración del sistema BA. El proceso de fundición VPI garantiza una encapsulación retardante de llama y a prueba de humedad. Core utiliza acero al silicio de alta permeabilidad con juntas escalonadas. Protección estándar IP20 (IP23 opcional).

Con una vida útil de diseño de 30 años y un mantenimiento mínimo, el SCB13-800kVA es una opción confiable y económica para sistemas de distribución nuevos o mejorados.

Aplicación del producto

Aplicaciones típicas:

Edificios de gran altura, complejos comerciales, hospitales, centros de datos, estaciones de metro, aeropuertos, plantas químicas, estaciones de energía renovable y cualquier lugar donde la seguridad contra incendios sea un requisito crítico.

Característica del producto

Alta eficiencia y ahorro de energía: menores costos operativos

Las pérdidas sin carga se redujeron entre un 20% y un 37% en comparación con la serie SCB11; Pérdidas de carga reducidas entre un 15 % y un 30 %.

Pérdida típica sin carga de 800 kVA ≤ 1090 W, pérdida de carga (a 120 °C) ≤ 6260 W

Cumple con los estándares de eficiencia energética GB 20052-2020 Nivel 2; algunos parámetros alcanzan el nivel 1

Cálculo del beneficio económico:

Basado en 8000 horas de funcionamiento por año a $0,11/kWh, en comparación con un transformador SCB11 estándar, el ahorro anual de electricidad es de aproximadamente $2000-$2700. La diferencia de precio se recupera en unos 3 años.

Seguridad y confiabilidad: a prueba de fuego y explosión con riesgo cero

Ventajas principales:

Autoextinguible: Punto de ignición de la resina epoxi > 300°C; La llama no se propaga y se extingue cuando se retira la fuente de calor.

Diseño sin aceite: Elimina por completo los riesgos de fugas de aceite, incendio y explosión; no es necesario un pozo de contención de aceite

Alta capacidad de resistencia a cortocircuitos: la estructura reforzada con fibra de vidrio de alta resistencia formada mediante fundición al vacío aumenta la capacidad de resistencia a cortocircuitos en más de un 30 %.

Descarga parcial extremadamente baja: la descarga parcial se puede controlar por debajo de 5 pC, lo que ralentiza significativamente el envejecimiento del aislamiento.

Abordar las preocupaciones reales de los clientes:

P: Al instalar un transformador en el sótano de un edificio de gran altura, ¿en qué se centra más la inspección de incendios?

R: Las autoridades de bomberos se centran principalmente en el "riesgo de propagación del incendio" y las "emisiones de humo tóxico". Nuestro SCB13 utiliza fundición de resina epoxi, que es inherentemente retardante de llama y no produce gases tóxicos halogenados cuando se quema (cumple con GB/T 1094.11-2022). Esta es una ventaja importante que los transformadores llenos de aceite no pueden igualar. Muchos complejos comerciales y proyectos hospitalarios en ciudades de primer y segundo nivel han pasado estrictas revisiones de seguridad contra incendios precisamente debido a esta característica.

P: Los transformadores de tipo seco son sensibles a la humedad. ¿Pueden trabajar en temporada de lluvias en las regiones del sur?

R: Los transformadores de tipo seco convencionales son realmente sensibles a la humedad, pero nuestro SCB13 utiliza un proceso de fundición al vacío en el que la resina epóxica encapsula completamente los devanados, formando una capa aislante sellada. El núcleo y los herrajes de sujeción se someten a un tratamiento especial anticorrosión, lo que permite un funcionamiento normal en ambientes con 100% de humedad relativa. No se requiere ningún tratamiento de secado antes de reiniciar después del apagado.

Monitoreo inteligente: temperatura de un vistazo

Sistema de control de temperatura inteligente estándar:

Sensores de resistencia de platino PT100 preintegrados en cada devanado de fase para monitoreo de temperatura en tiempo real

El controlador muestra cíclicamente las temperaturas de los devanados trifásicos: fácil de leer

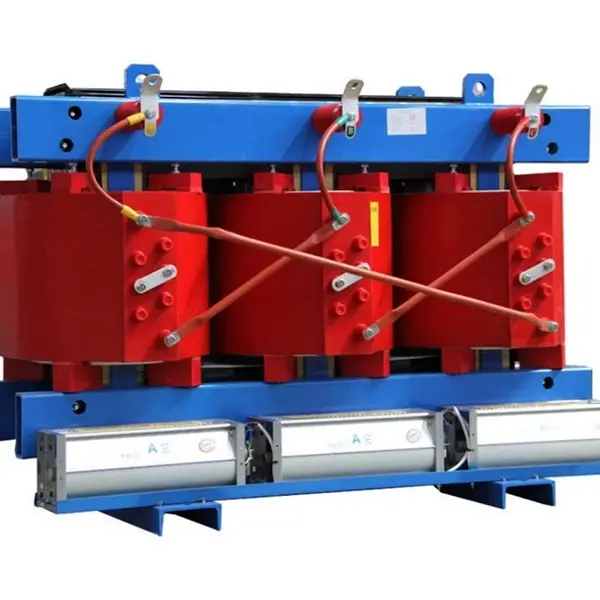

Inicia/detiene automáticamente los ventiladores de refrigeración montados en la parte inferior (inicia a >100 °C, se detiene a <80 °C)

Proporciona alarma de sobretemperatura (punto de ajuste ajustable) y protección de disparo por sobretemperatura.

Funcionamiento con bajo nivel de ruido: silencioso y sin interrupciones

Datos medidos:

Para 800 kVA y menos, nivel de ruido ≤ 55 dB medido a 1 metro del equipo

La tecnología de unión de núcleo superpuesta totalmente escalonada de 45° + almohadillas amortiguadoras de vibración pueden reducir aún más el ruido entre 5 y 8 dB.

Fuerte capacidad de sobrecarga: confiable cuando más importa

Parámetros de capacidad de sobrecarga:

Enfriamiento natural (AN): puede funcionar al 100 % de la carga de forma continua

Refrigeración por aire forzado (AF): la capacidad se puede aumentar entre un 40 y un 50 %

Puede soportar una carga nominal del 150 % durante 2 horas

Escenarios de aplicación:

Períodos de máxima demanda de verano, protección de energía ante eventos críticos, carga compartida temporal cuando falla un transformador: en estos "momentos críticos", la capacidad de sobrecarga del SCB13 garantiza la continuidad del suministro de energía.

Sin mantenimiento: sin esfuerzo y sin preocupaciones

Ventajas de mantenimiento:

Sin aceite: no es necesario realizar pruebas periódicas de filtración de aceite ni de cromatografía de aceite

Superficie de bobinado suave: el polvo no se acumula fácilmente

Sin piezas móviles: tasa de fallos extremadamente baja

El mantenimiento diario solo requiere verificar la pantalla de temperatura y limpiar los conductos de aire de refrigeración.

Parámetro del producto (especificación)

Compromiso de servicio posventa

Período de garantía: 12 meses desde la fecha de envío (ampliable a 36 o 60 meses con un contrato de servicio pago)

Soporte técnico: consulta técnica gratuita de por vida; Cálculo de carga y optimización de la solución durante la fase de selección.

Servicio de campo: guía de instalación, asistencia para la puesta en servicio, manejo de fallas (gratis durante la garantía, basado en costos después de la garantía)

Suministro de repuestos: controladores de temperatura, ventiladores, sensores y otras piezas comunes mantenidas en stock; entrega al día siguiente por mensajería
