Proyecto de subestación de Tayikistán: instalación de aparamenta de media tensión y equipos de alta tensión

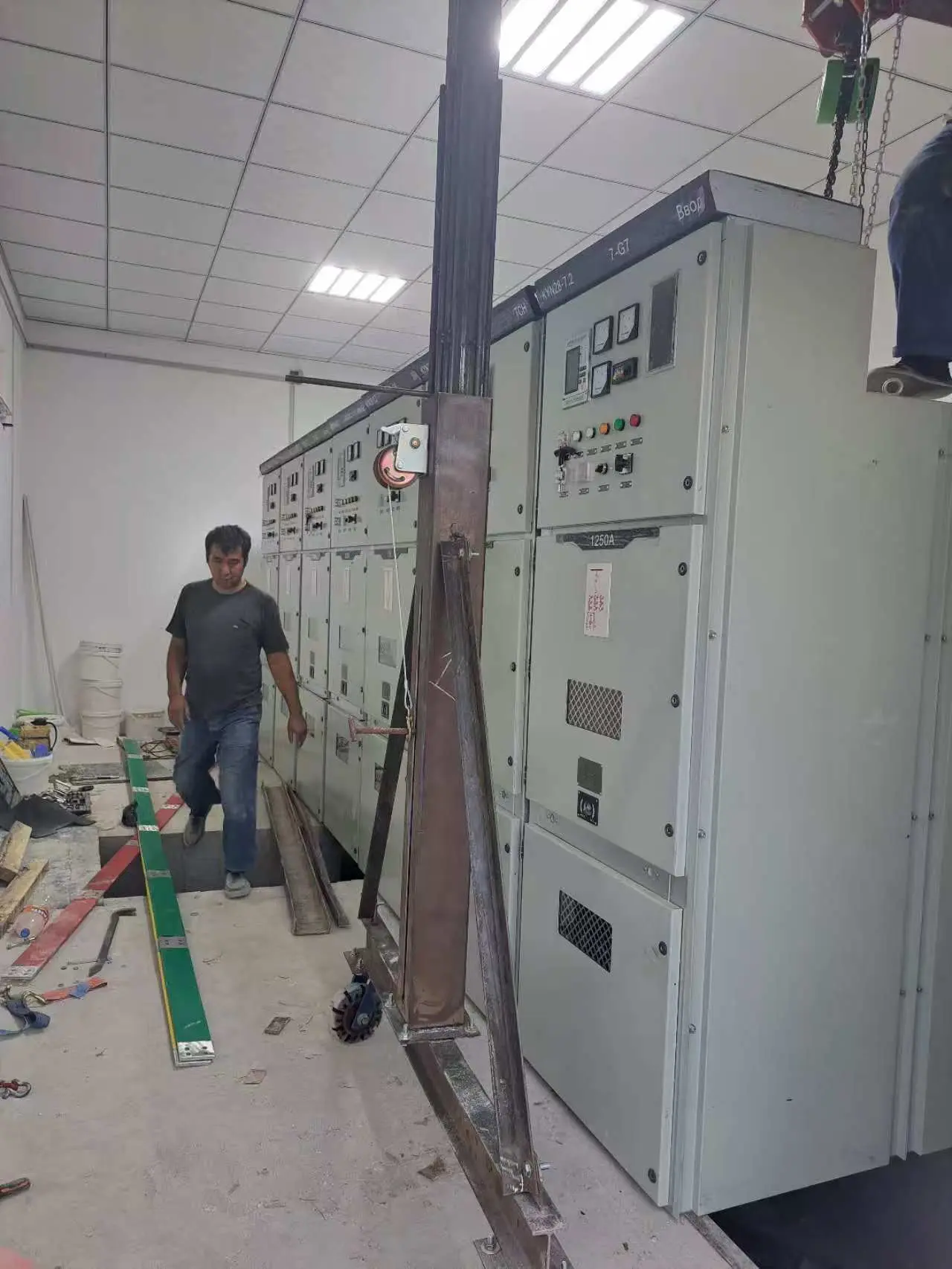

Figura 1 – Etapa de instalación del gabinete de distribución interior

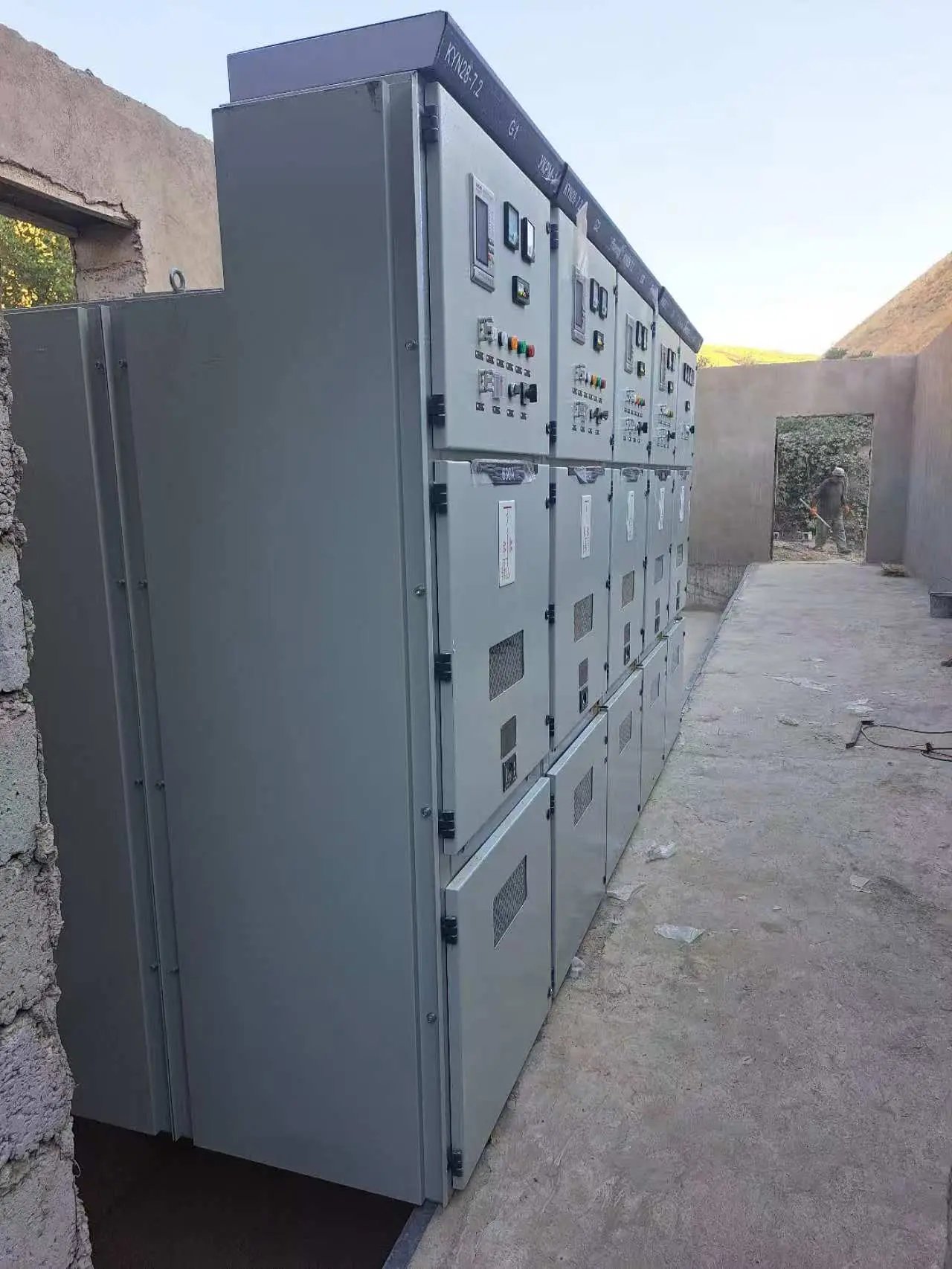

La imagen muestra la sala de control principal del proyecto, donde seaparamenta de media tensiónsuministrado por nuestra empresa se está instalando en su lugar. El equipo presenta un diseño de gabinete estandarizado, que incorpora disyuntores incorporados, dispositivos de protección y medición, así como circuitos operativos, proporcionando funciones confiables de control y protección de distribución de energía para la subestación para garantizar el funcionamiento seguro y estable del sistema eléctrico.

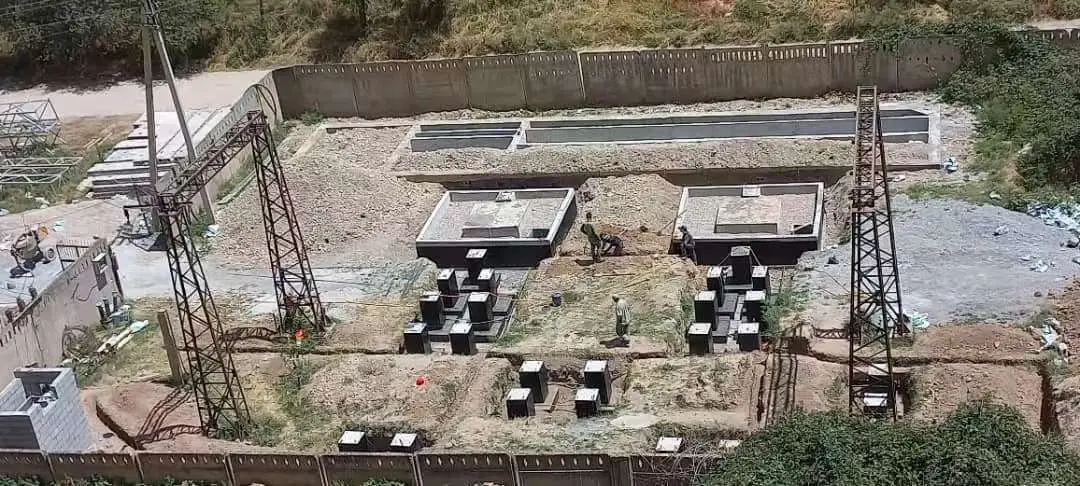

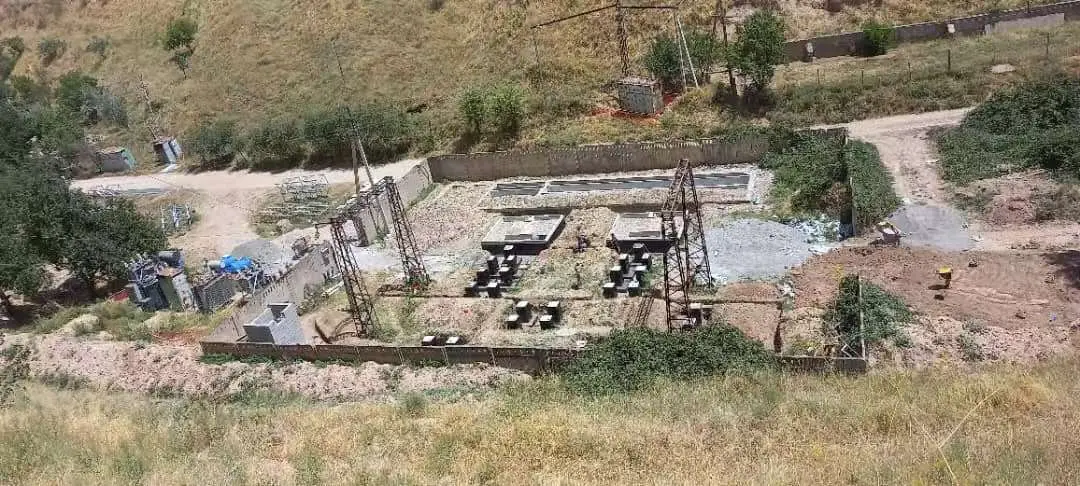

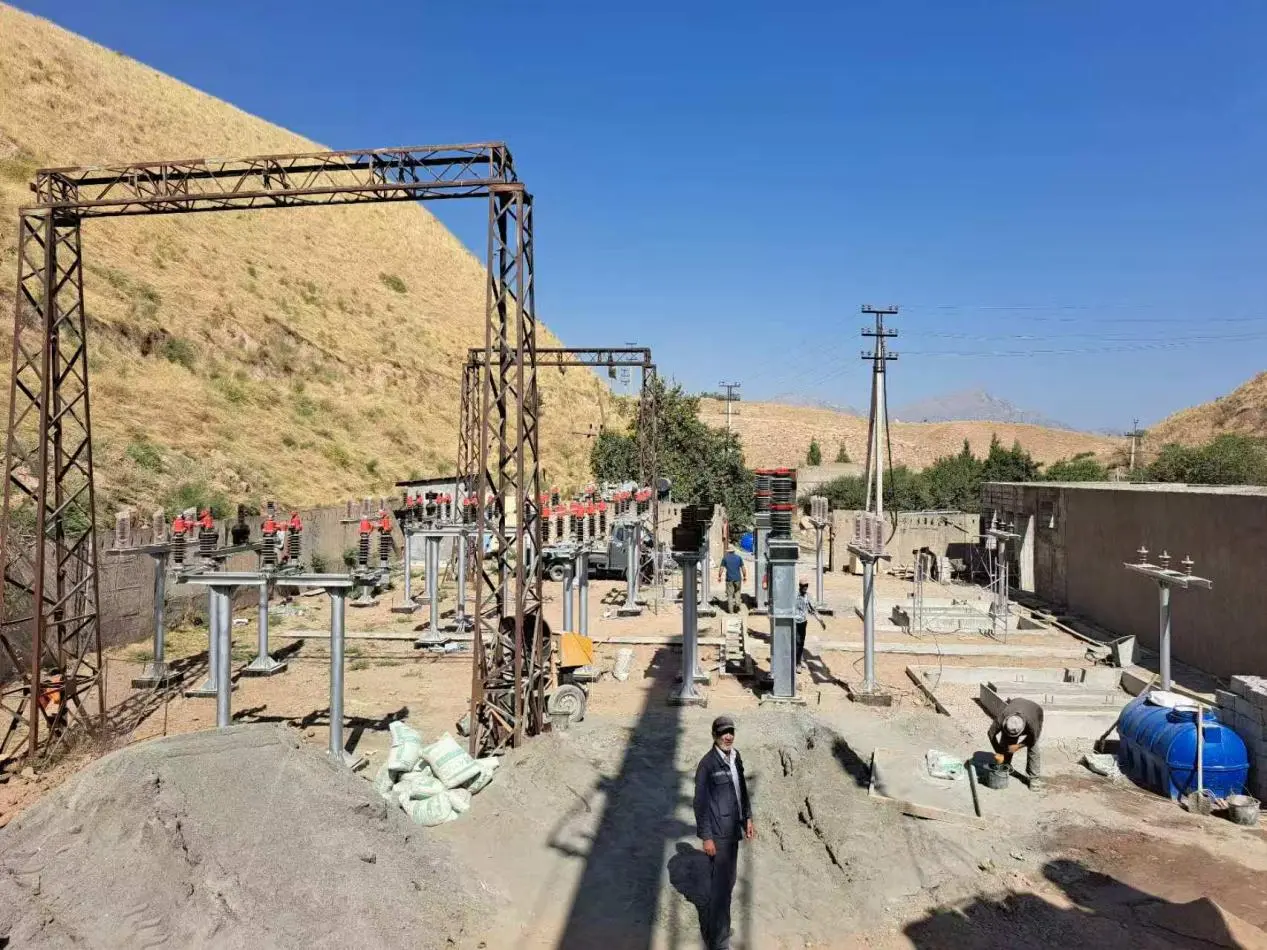

Figuras 2 a 4:El proyecto está situado en una zona montañosa, donde se están construyendo simultáneamente cimientos de ingeniería civil y estructuras exteriores. Se han completado en el sitio tareas clave como el vertido de los cimientos del equipo y la instalación de la estructura, sentando las bases para la posterior instalación del equipo principal. Nuestra empresa ha brindado soporte total durante todo el proceso de construcción, ofreciendo asistencia técnica y servicios de entrega de equipos para garantizar el avance oportuno del proyecto.

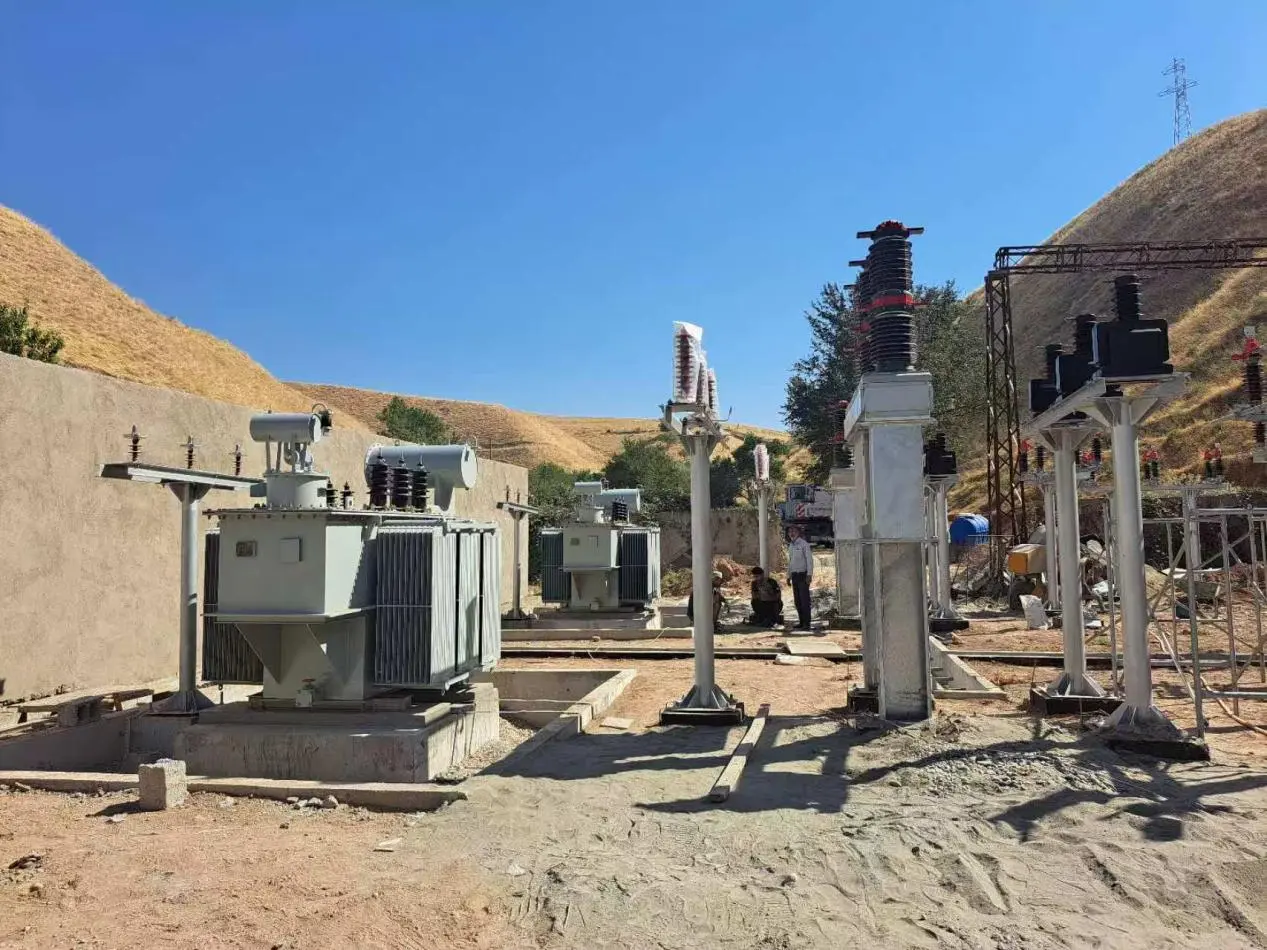

Figura 5 – Sitio de instalación del equipo exterior principal

Se han instalado sucesivamente el transformador principal, los seccionadores de alta tensión y la estructura de barras. Todos los equipos de alto voltaje para exteriores suministrados por nuestra empresa se someten a un riguroso diseño de adaptabilidad ambiental para soportar variaciones extremas de temperatura local y condiciones climáticas arenosas, con componentes como aisladores y estructuras que exhiben una excelente resistencia a la corrosión y un rendimiento de aislamiento.

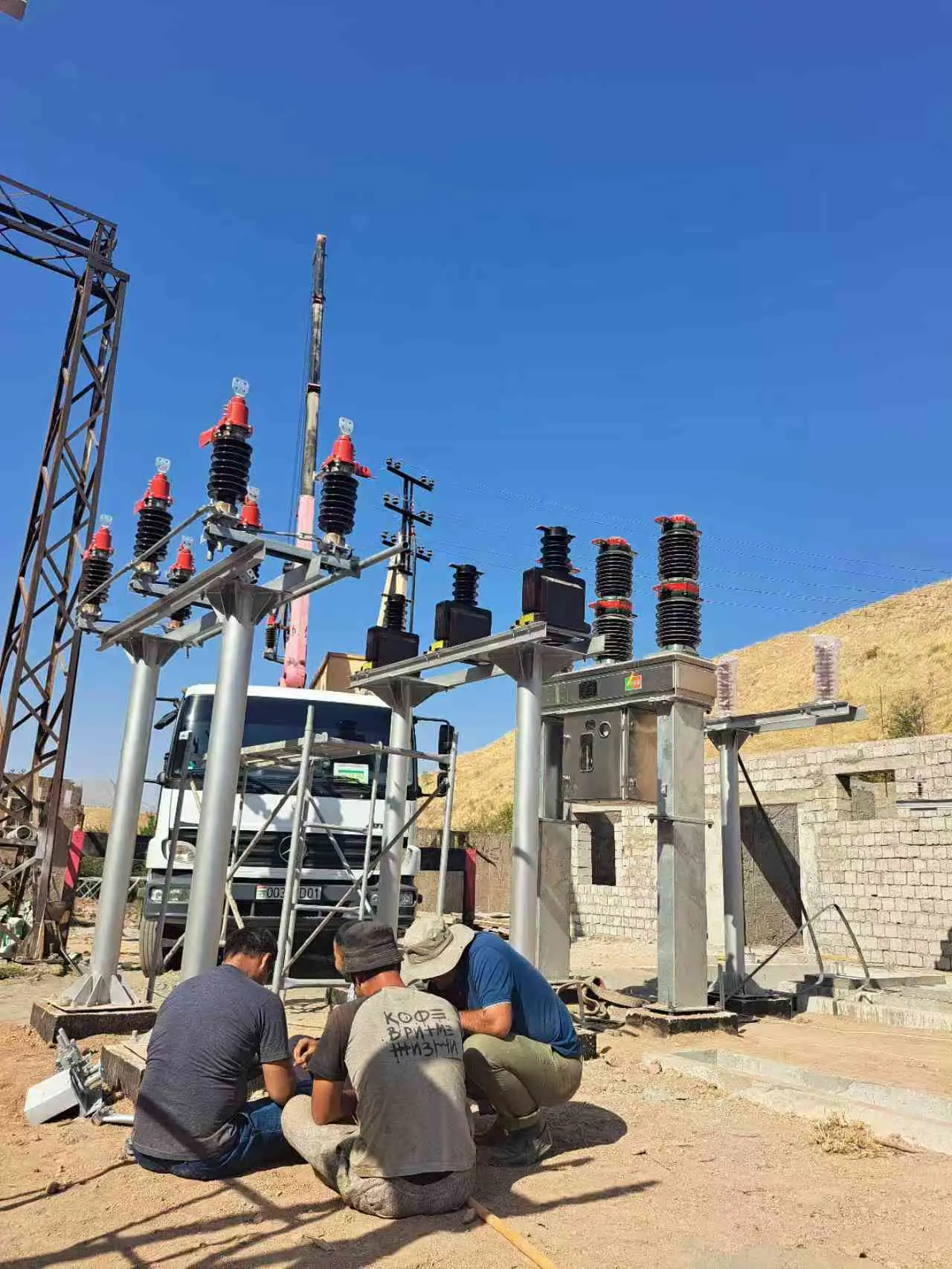

Figura 6 – Instalación y puesta en servicio de equipos de alto voltaje

Se están instalando y poniendo en marcha equipos de interruptores de aislamiento de alta tensión. Nuestro personal técnico ha colaborado con el equipo de construcción para completar el posicionamiento, cableado y depuración del equipo, asegurando un funcionamiento confiable en condiciones operativas complejas y el cumplimiento de los estándares de rendimiento de aislamiento.

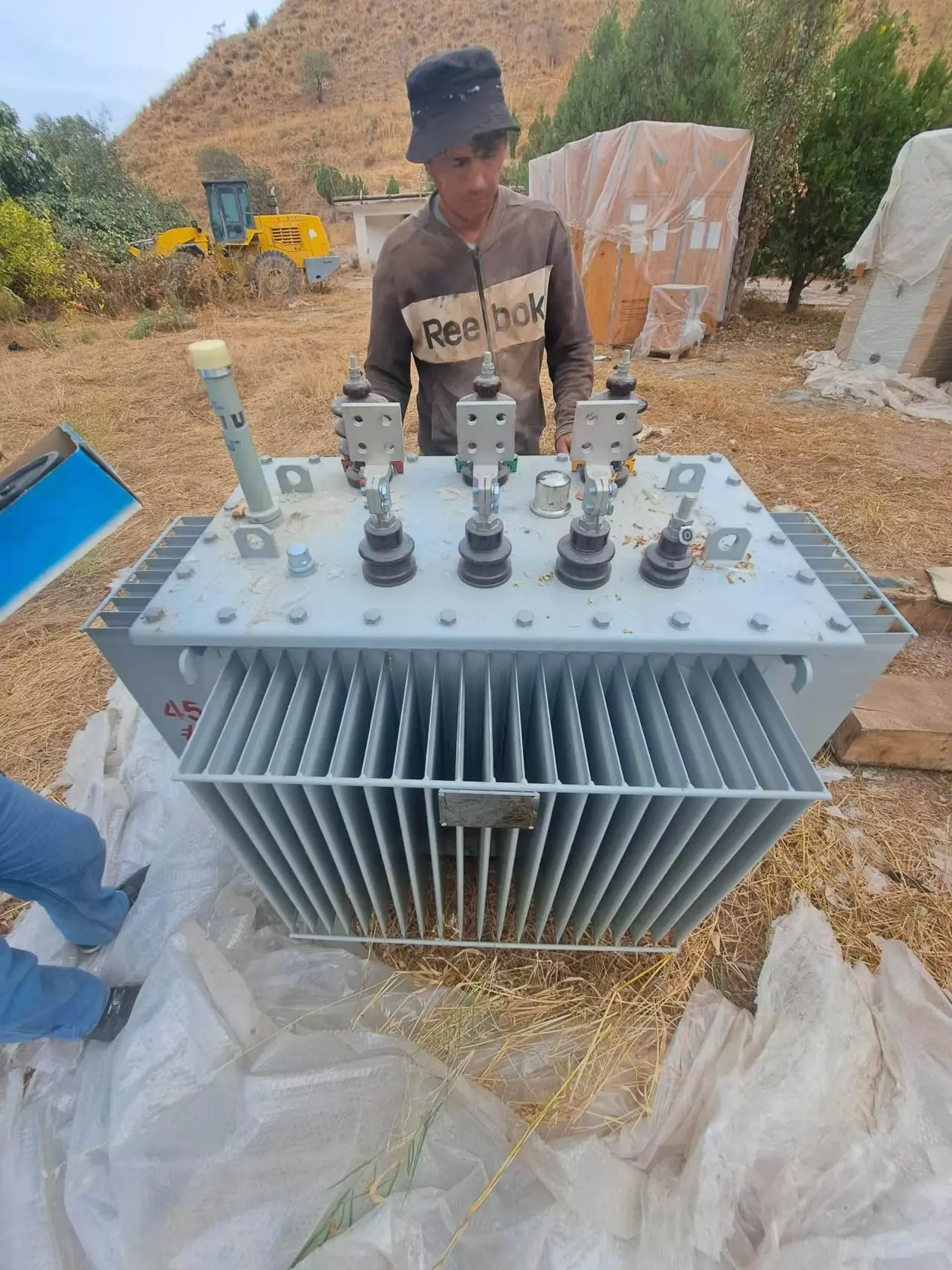

Figura 7 – Inspección de aceptación y desembalaje del transformador

Actualmente se está realizando en el sitio la inspección de desembalaje y aceptación del transformador principal. Todo el equipo se sometió a rigurosas pruebas de fábrica antes de su envío y, a su llegada, fue verificado conjuntamente con el equipo de construcción en cuanto a su apariencia, accesorios y documentación técnica para garantizar que esté en buenas condiciones y cumpla con todos los requisitos de instalación en el sitio.

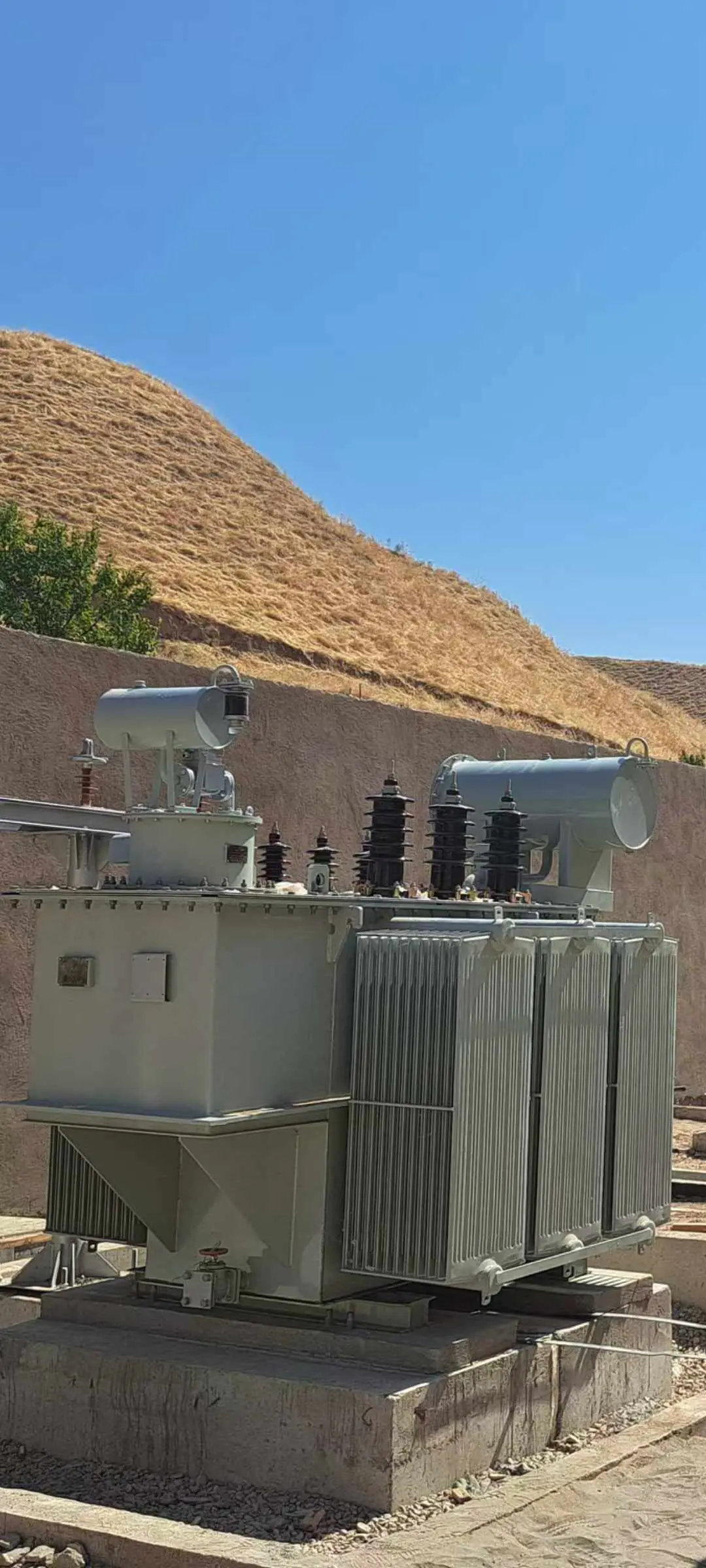

Figura 8 – Transformador principal instalado en su lugar

El transformador principal ha sido instalado exitosamente en su lugar, con una base sólida y todos los accesorios correctamente montados. Con un diseño estructural completamente sellado, el equipo ofrece una excelente disipación de calor y rendimiento de aislamiento, brindando soporte esencial para la conversión de voltaje y la transmisión de energía dentro de la subestación.

Figura 9 – Instalación de aparamenta interior completada

Todoaparamenta de media tensiónLas unidades en la sala de control han sido completamente instaladas y dispuestas de manera ordenada. Con una estructura compacta y un diseño claro, estas unidades facilitan la operación, el mantenimiento y la inspección posteriores, y sirven como el componente central del sistema de distribución de energía de la subestación.

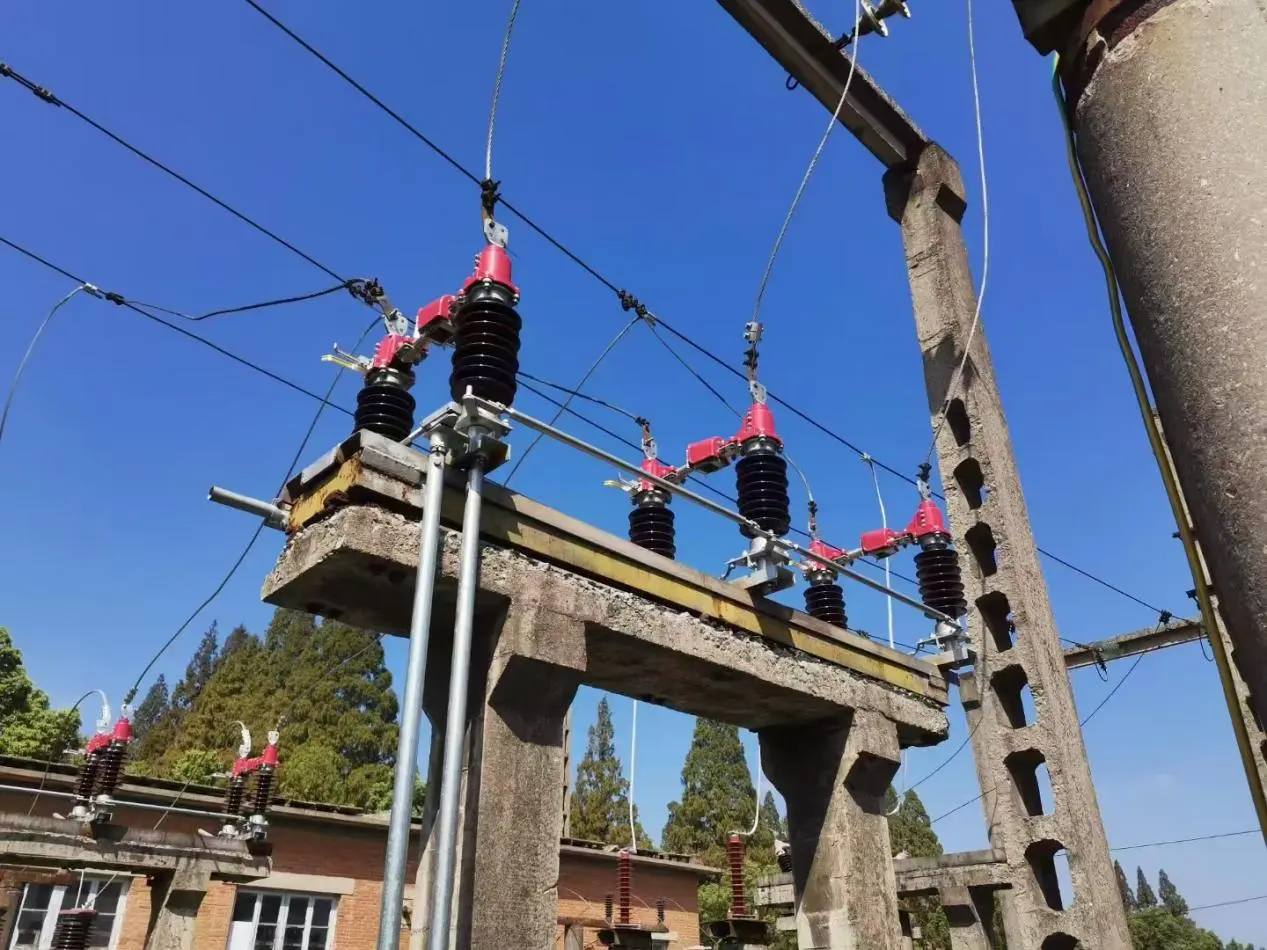

Figura 10: Proyecto de renovación/actualización del interruptor de aislamiento de alto voltaje para exteriores

Este proyecto implica la mejora y renovación de seccionadores exteriores de alto voltaje en una subestación antigua. El diagrama muestra el equipo seccionador de nueva generación suministrado por nuestra empresa, el cual ha sido instalado y puesto en servicio exitosamente en sitio. Con un diseño estructural altamente confiable, el equipo se integra perfectamente con la infraestructura de la subestación existente y las configuraciones de cableado, lo que mejora significativamente la estabilidad operativa y la conveniencia del mantenimiento al tiempo que garantiza una seguridad confiable para las operaciones de la subestación.

Figura 11: Proyecto de instalación interior de aparamenta de media tensión

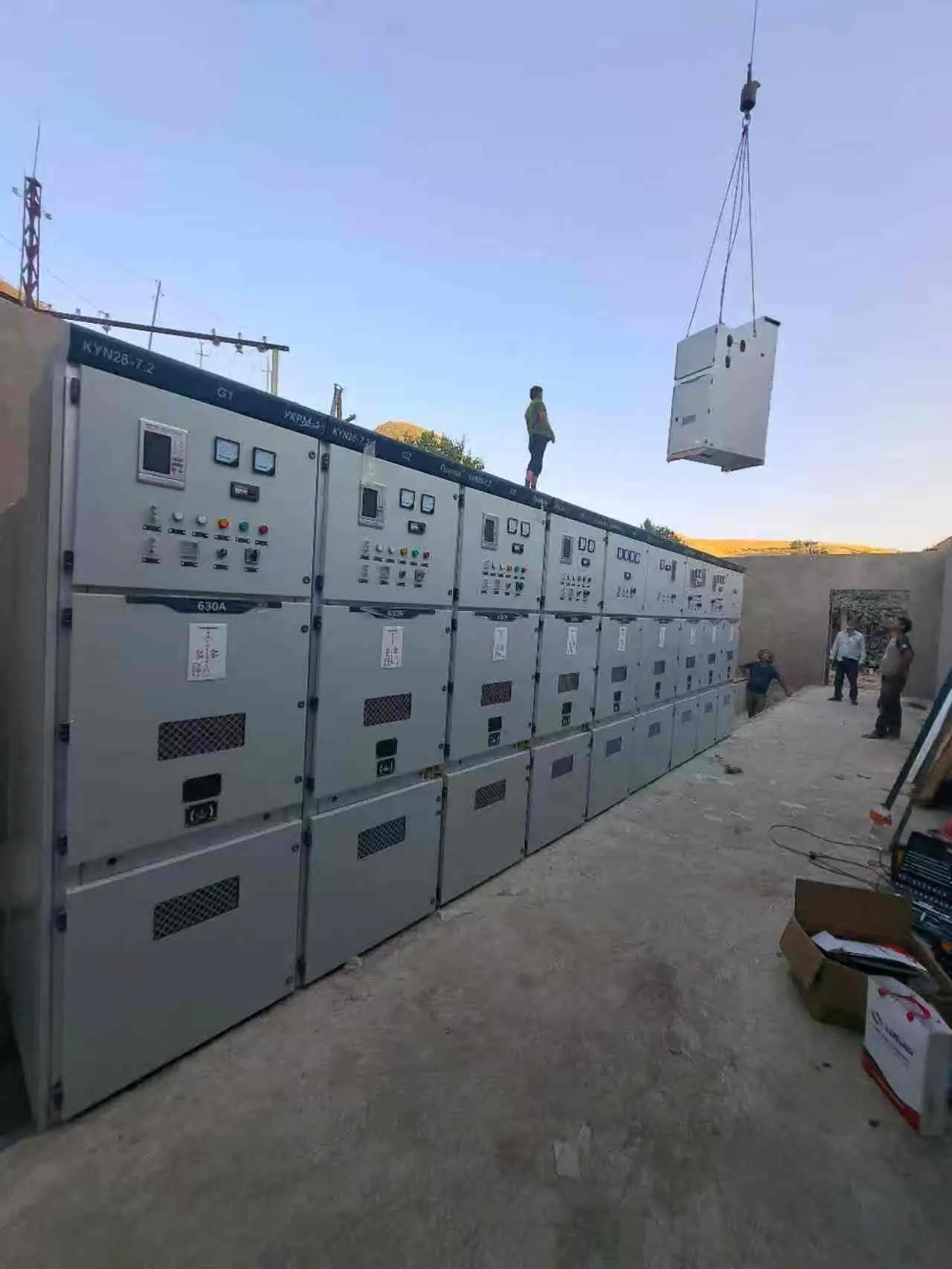

La imagen muestra el sitio de instalación deaparamenta de media tensiónen la sala de control principal de un proyecto en el extranjero. Los juegos completos de aparamenta de media tensión serie KYN28 suministrados por nuestra empresa se instalan mediante operaciones de elevación. Con una estructura compacta y un diseño claro, estos gabinetes están equipados con dispositivos de control de medición y protección integrados, lo que proporciona funciones confiables de conmutación, protección y control para el sistema de distribución de energía de la subestación. Todos los equipos se someten a rigurosas pruebas integrales antes del envío para garantizar un rendimiento estable y confiable durante la operación de campo.

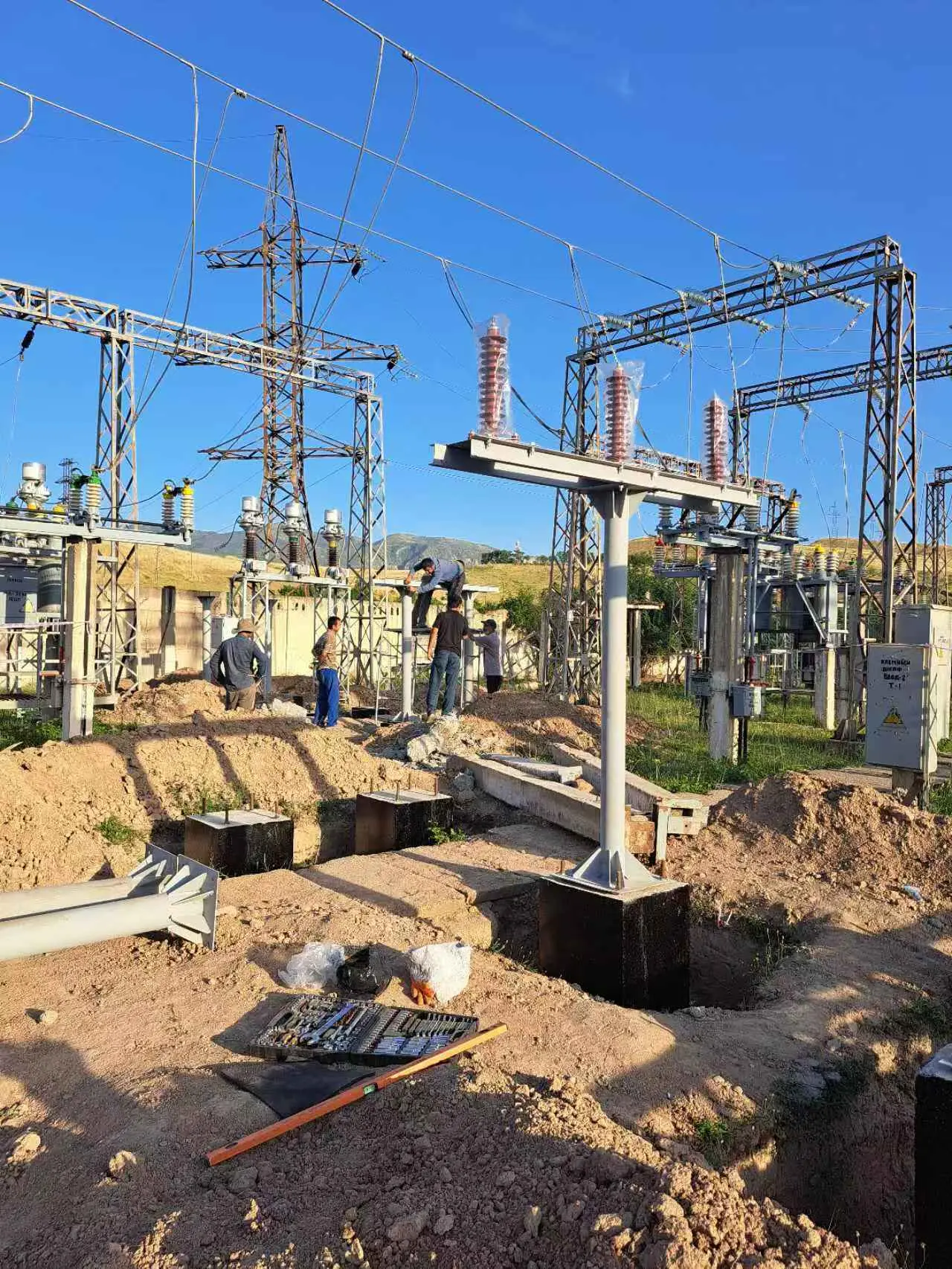

Figura 12: Sitio de instalación y puesta en servicio de equipos de alto voltaje para exteriores

La imagen muestra el sitio de instalación y puesta en servicio de equipos de alto voltaje en una subestación exterior en Asia Central. Nuestro personal técnico trabajó junto al equipo de construcción para instalar y calibrar seccionadores de alta tensión, transformadores de corriente y otros componentes. Estos dispositivos están optimizados para las condiciones ventosas y arenosas de la región y las importantes fluctuaciones de temperatura, y presentan una excelente resistencia a la intemperie y un rendimiento de aislamiento para garantizar un funcionamiento estable a largo plazo en entornos operativos desafiantes.
