Solución de subestación tipo caja para exteriores para planta de energía fotovoltaica en México

Descripción de la foto en el sitio:

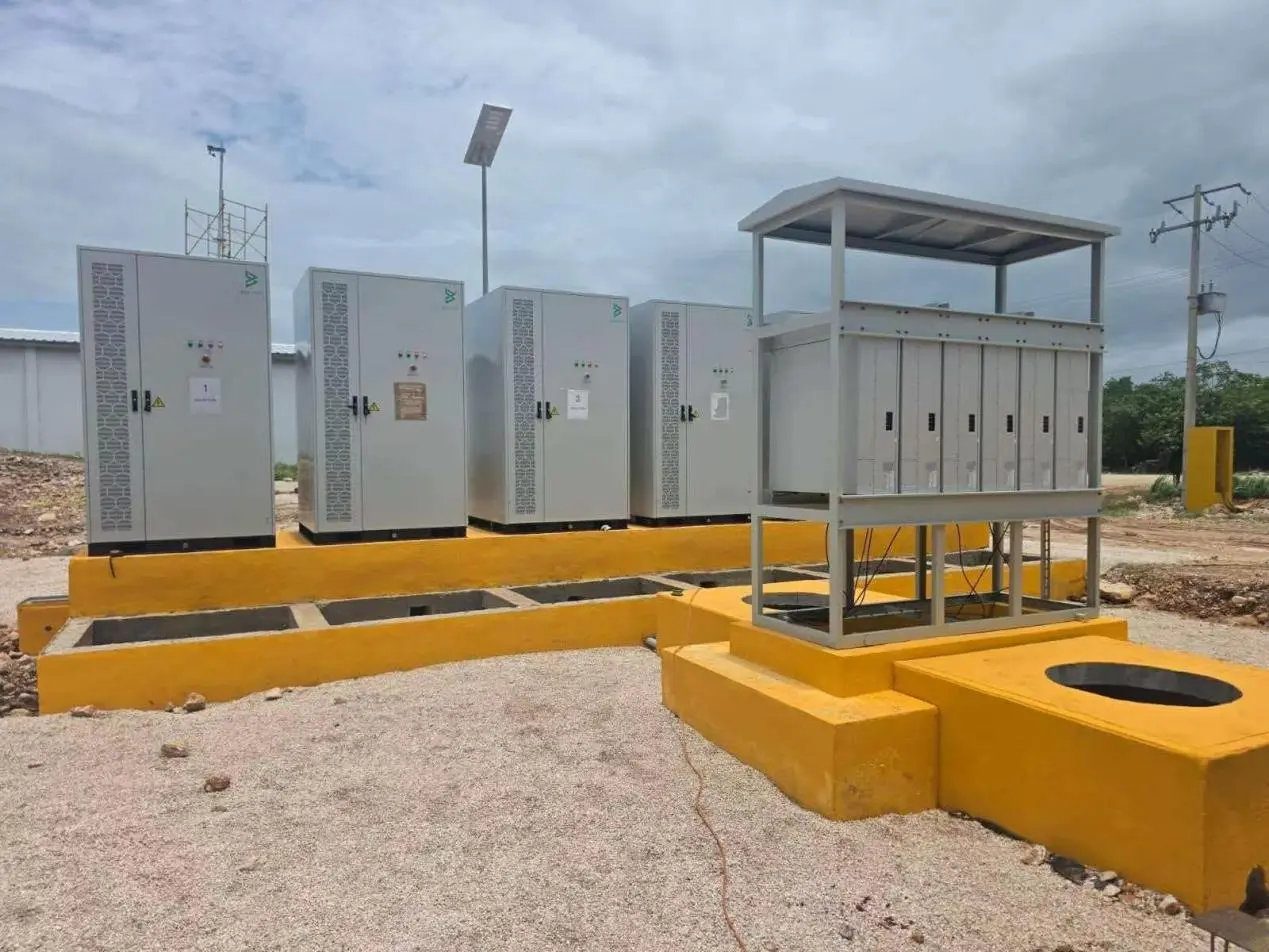

Figura 1: Configuración integrada del gabinete de control del inversor y del gabinete combinador de bajo voltaje

En el lado izquierdo del panel, hay cuatro gabinetes de control de inversores fotovoltaicos exteriores independientes; en el lado derecho, se instala un marco de distribución combinador de bajo voltaje de tipo abierto a juego con un dosel impermeable. Todo el equipo está montado sobre bases elevadas de hormigón amarillo, que cuentan con zanjas para cables incorporadas para garantizar la entrada y salida de los cables por la parte inferior, evitando así la erosión causada por el agua de lluvia y la humedad a nivel del suelo.

Gabinete de control del inversor: gabinete de protección exterior con clasificación IP54 que cuenta con rejillas de enfriamiento por convección laterales de gran área y filtros de polvo, con botones de operación integrados, indicadores de estado y alarmas de falla en el panel frontal. Cada unidad opera de forma independiente dentro de su zona designada, lo que permite el mantenimiento de unidades individuales sin afectar todo el sistema de generación de energía.

Marco de distribución de bajo voltaje: presenta un diseño de techo abierto a prueba de lluvia con disipación de calor natural para ambientes tropicales de alta temperatura, equipado con seis puertos de salida internos para agregar energía de múltiples inversores y simplificar el cableado en el sitio. La instalación incluye postes de iluminación y monitoreo alimentados con energía solar que funcionan sin alimentación eléctrica externa, cumpliendo con los requisitos de operación nocturna, mantenimiento y vigilancia de seguridad.

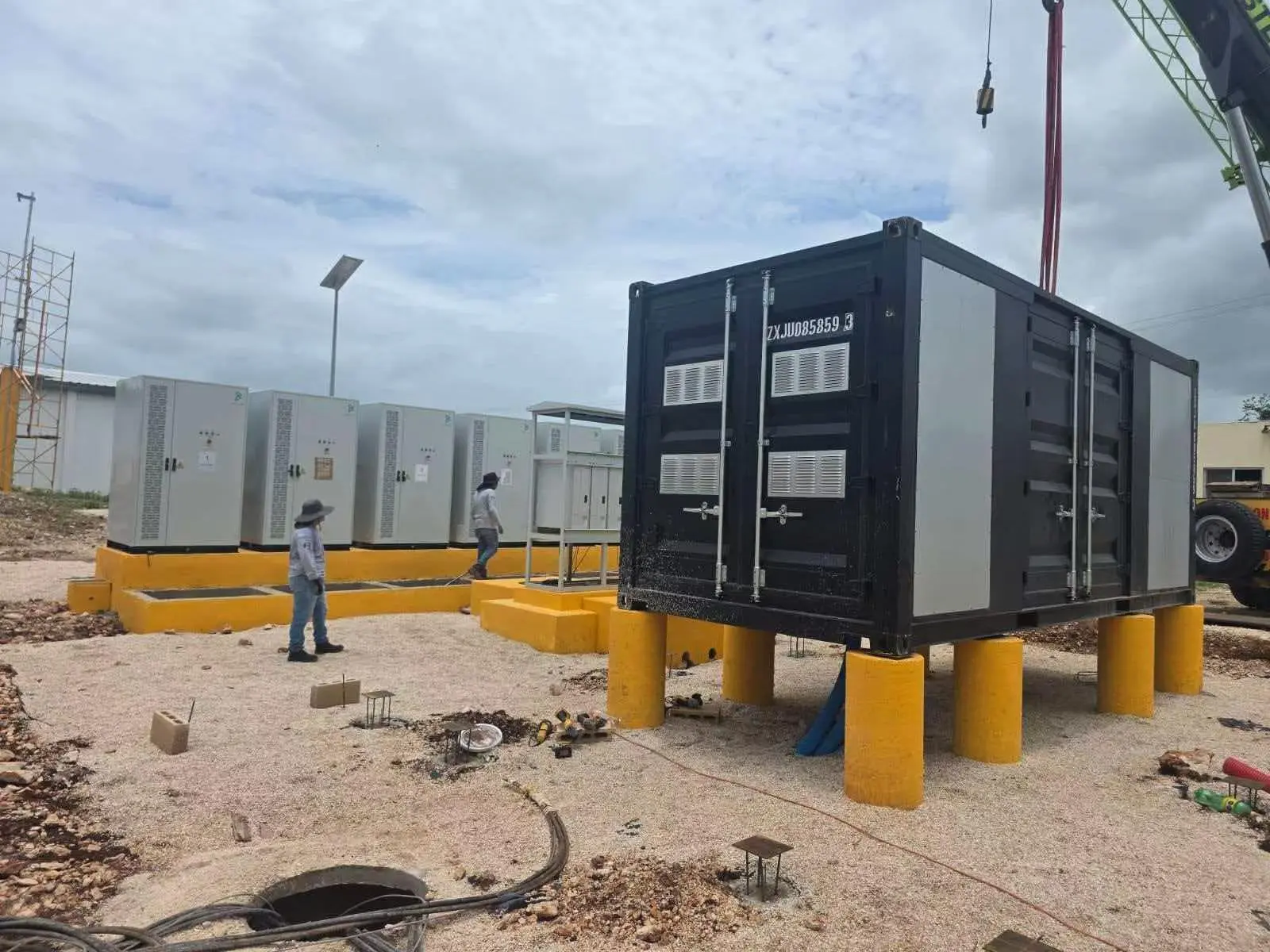

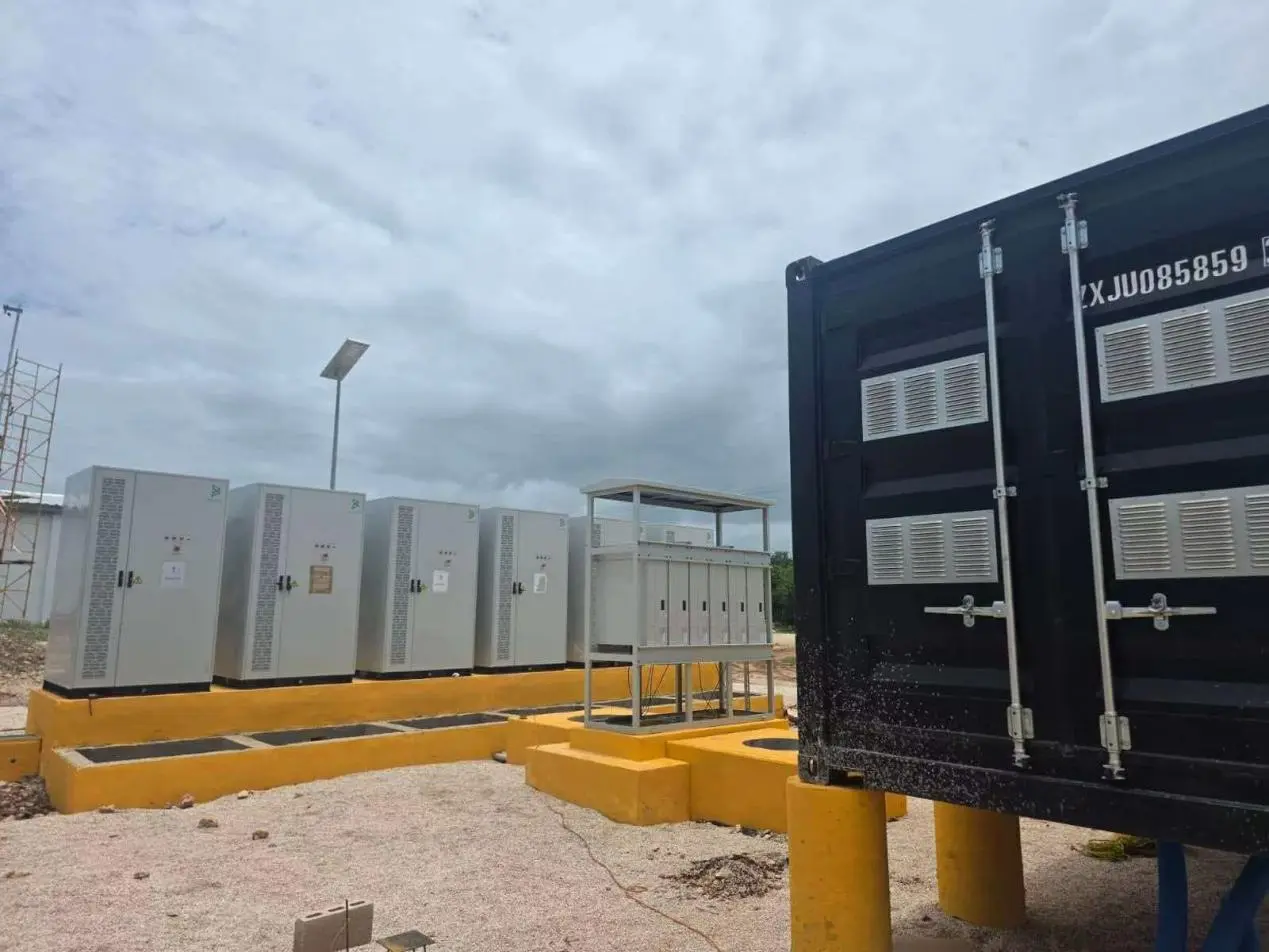

Figuras 2 y 3: Subestación contenedorizada llega al sitio; Vista panorámica del área completa de distribución de energía.

La subestación integrada en contenedores de color negro se entregó al sitio, formando un sistema completo de distribución de energía fotovoltaica junto con el gabinete inversor y el gabinete combinador montados en la parte trasera. Ambos lados del contenedor están equipados con rejillas de ventilación resistentes a la lluvia y cuentan con estructuras integradas a prueba de polvo y resistentes al agua para mejorar la disipación del calor en ambientes de alta temperatura. El contenedor está recubierto con un revestimiento resistente a la intemperie que brinda protección contra la radiación ultravioleta y la corrosión por niebla salina, lo que lo hace adecuado para operación a largo plazo al aire libre en México.

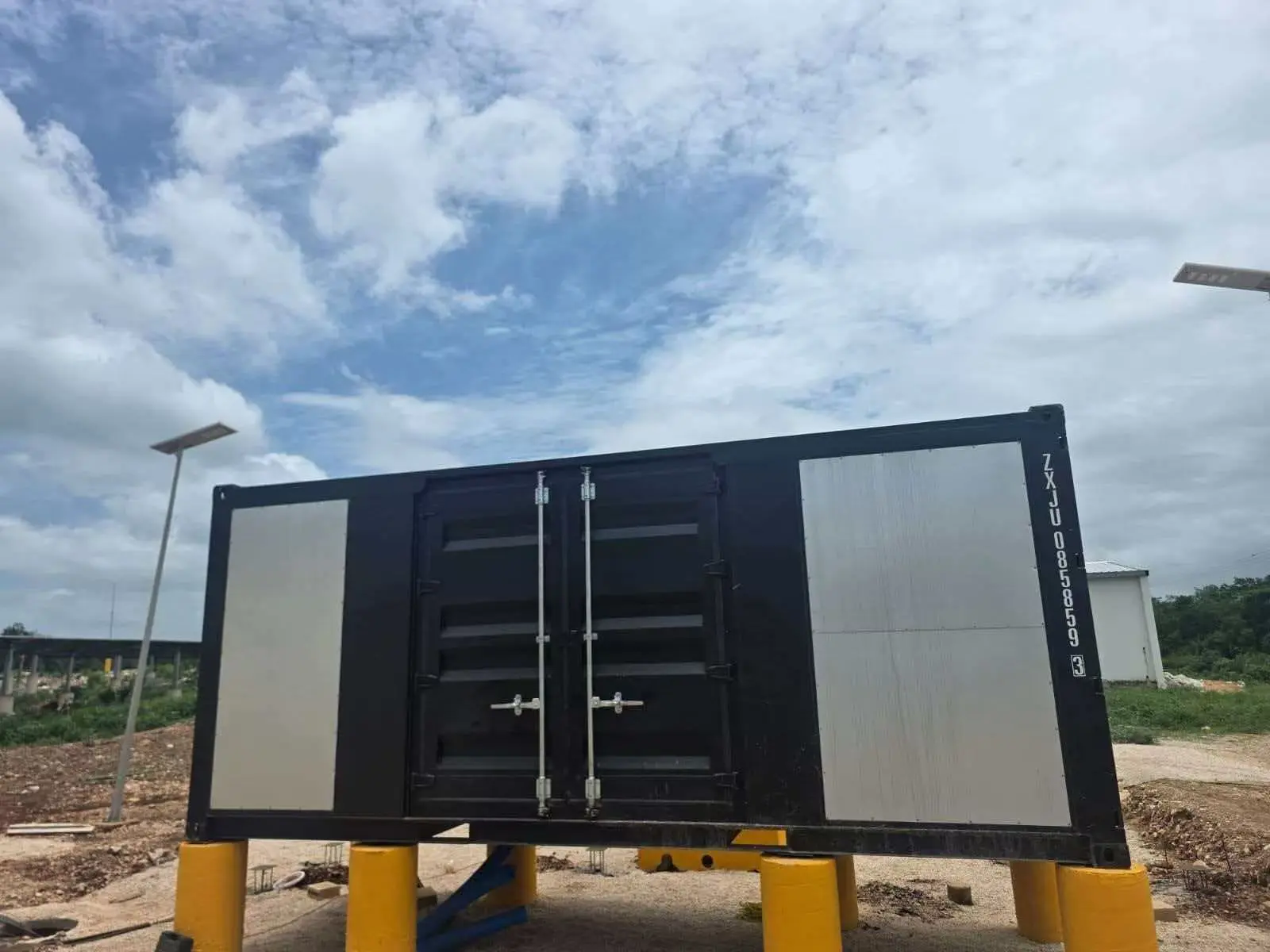

Figura 4: La caja contenedora transformada en la apariencia de un producto

Diseño de unidad en contenedores estandarizado con canales de acceso de doble puerta y paneles de mantenimiento laterales para facilitar el mantenimiento del equipo interno; la estructura de ventilación compartimentada garantiza una disipación óptima del calor al tiempo que proporciona protección a prueba de agua y polvo, lo que la hace adecuada para aplicaciones de conexión a red y de paso centralizado en plantas de energía fotovoltaica a escala de megavatios.

Ventajas de Mercado del Proyecto

1. Entrega integrada prefabricada: todos los equipos están preensamblados y probados en la fábrica, lo que reduce significativamente el tiempo de construcción y puesta en servicio en el sitio en el extranjero, acorta el ciclo general de entrega del proyecto y reduce los costos laborales totales para el contratista general.

2. Toda la cadena industrial cuenta con capacidades de suministro integrales, con transformadores, gabinetes de distribución, transformadores de corriente, relés de protección y gabinetes de inversores, todos fabricados internamente bajo estándares técnicos unificados, lo que garantiza una adquisición conveniente de repuestos y mantenimiento de equipos.

3.Personalizada para climas tropicales, esta solución optimiza específicamente la gestión térmica, la resistencia a la humedad y las estructuras resistentes a la corrosión adaptadas a las condiciones cálidas y lluviosas de América Latina, abordando de manera efectiva desafíos operativos comunes, como paradas de equipos debido a altas temperaturas y oxidación en plantas de energía al aire libre.

4. Cumple con las especificaciones de la red local, sus parámetros generales cumplen con los estándares eléctricos mexicanos, lo que permite la aprobación de la conexión directa a la red por parte de las compañías eléctricas locales y lo hace adecuado para su replicación e implementación en proyectos de almacenamiento de energía fotovoltaica en México, América Central y la región del Caribe.

Resumen del proyecto

Este proyecto mexicano de subestación prefabricada integrada de almacenamiento de energía y fotovoltaica emplea una solución modular e integral de distribución de energía específicamente optimizada para el clima tropical, cálido y lluvioso de la región, que presenta mejoras especializadas en resistencia a la humedad, disipación de calor y protección contra la corrosión. Utilizando un enfoque de construcción que combina la prefabricación de fábrica con una rápida instalación en el sitio, logra la integración de cadena completa de inversión fotovoltaica, recolección y distribución de corriente y aumento de voltaje para la conexión a la red. La solución demuestra una alta estandarización y sirve como un caso de referencia para las centrales eléctricas de energía renovable tropical en América Latina, adecuada para la promoción a clientes llave en mano de almacenamiento de energía y fotovoltaica en el extranjero.
